Removal

1.

WARNING: Make sure to support the vehicle with axle

stands.

Raise and support the vehicle.

1.

Remove both rear wheels and tires.

Refer to:

Wheel and Tire

 (204-04 W heels and Tires, Removal and

Installation).

2.

Remove the rear differential.

Refer to:

Differential Case

 (205-02 Rear Drive Axle/Differential,

Removal and Installation).

3.

4. CAUTIONS:

 Mark the components to aid installation.

 Note the fitted position of the component prior to

removal.

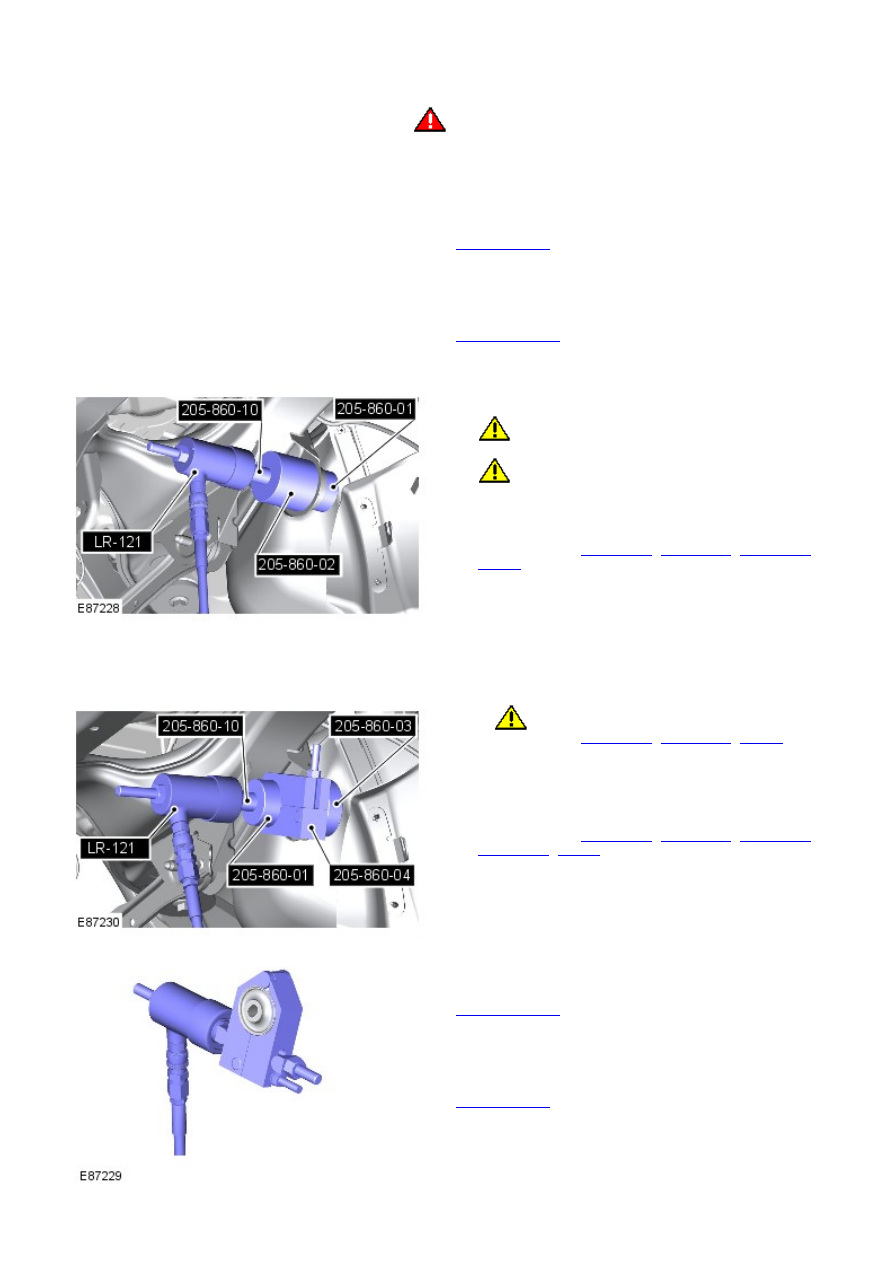

Using the special tools, remove the bushing.

Special Tool(s):

205-860-01

,

205-860-02

,

205-860-10

,

LR-121

4.

Installation

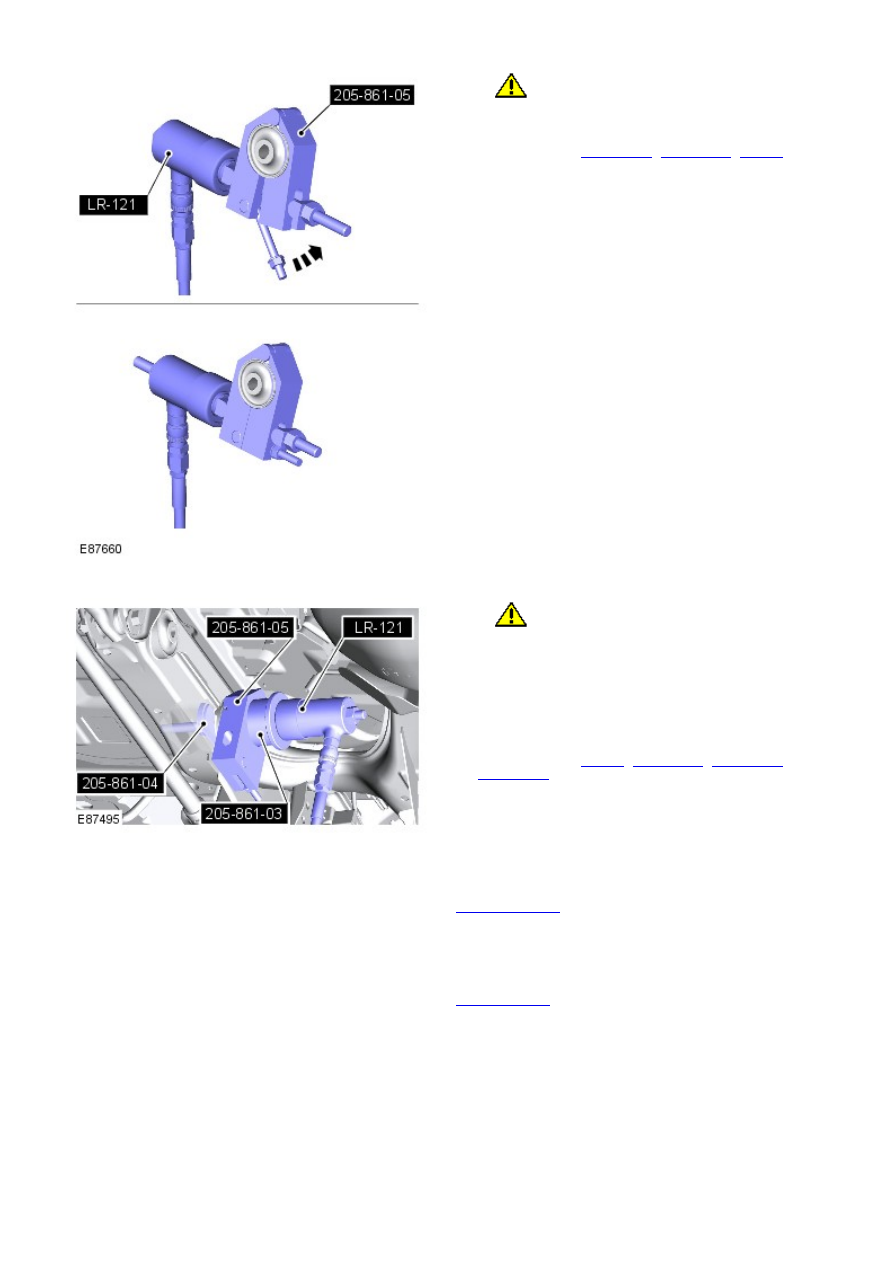

Using the special tool, compress the bushing.

Special Tool(s):

205-860-09

,

205-860-04

,

LR-121

1.

2.

CAUTION: Make sure the correct special tool is

used to install the bushings to the correct depth.

• NOTE: Make sure that these components are installed
to the noted removal position.

Using the special tool, install the bushing.

Special Tool(s):

205-860-10

,

205-860-01

,

205-860-04

,

205-860-03

,

LR-121

2.

Install the rear differential.

Refer to:

Differential Case

 (205-02 Rear Drive Axle/Differential,

Removal and Installation).

3.

Install the rear wheels and tires.

Refer to:

Wheel and Tire

 (204-04 W heels and Tires, Removal and

Installation).

4.

Rear Drive Axle/Differential - Differential Rear Bushing

Removal and Installation

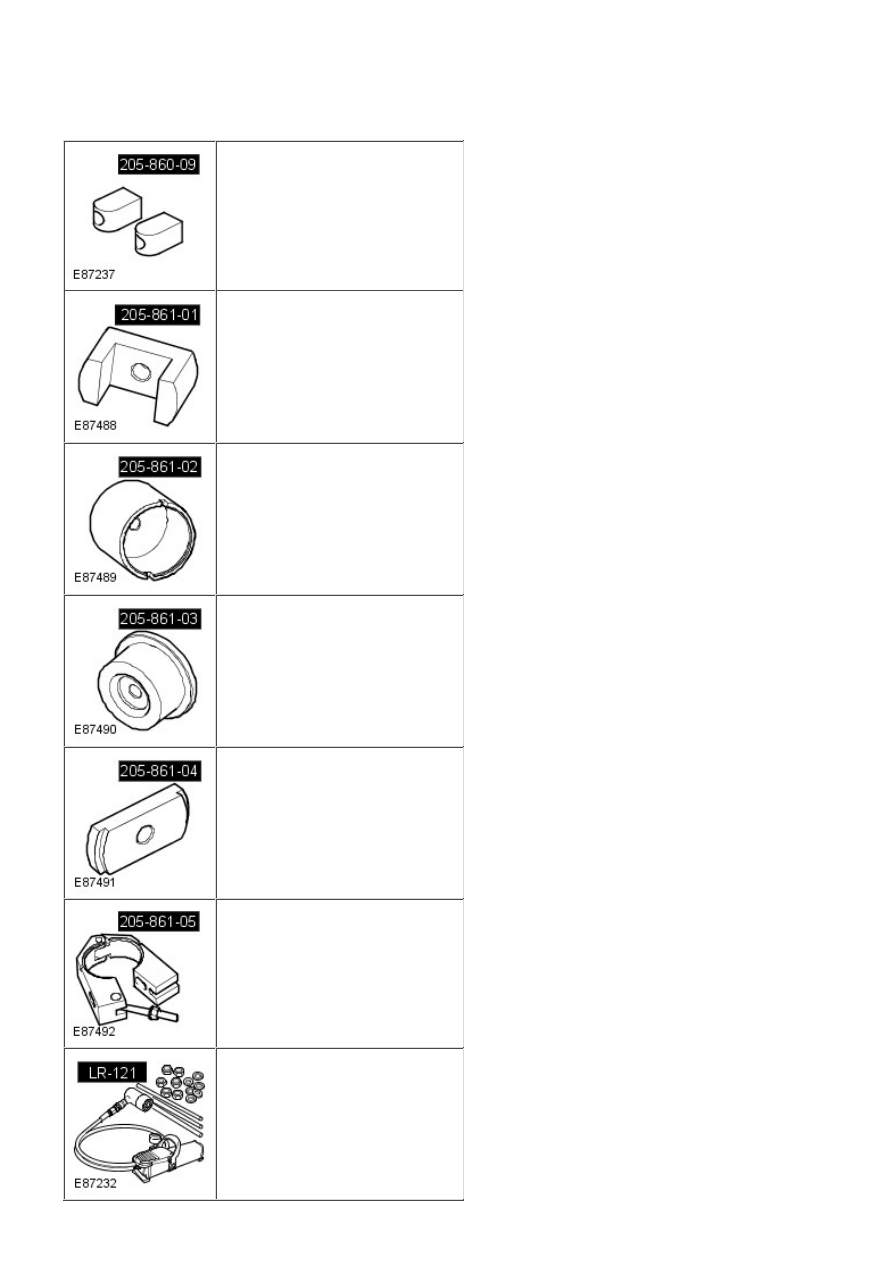

Special Tool(s)

205-860-09
Installer, Differential Bushing

205-861-01
Remover, Differential Bushing

205-861-02
Remover/Installer, Differential Bushing

205-861-03
Installer, Differential Bushing

205-861-04
Installer, Differential Bushing

205-861-05
Installer, Differential Bushing

LR-121
Hydraulic Cylinder 10t

Removal

1.

WARNING: Make sure to support the vehicle with axle

stands.

Raise and support the vehicle.

1.

Remove both rear wheels and tires.

Refer to:

Wheel and Tire

 (204-04 W heels and Tires, Removal and

Installation).

2.

Remove the rear differential.

Refer to:

Differential Case

 (205-02 Rear Drive Axle/Differential,

Removal and Installation).

3.

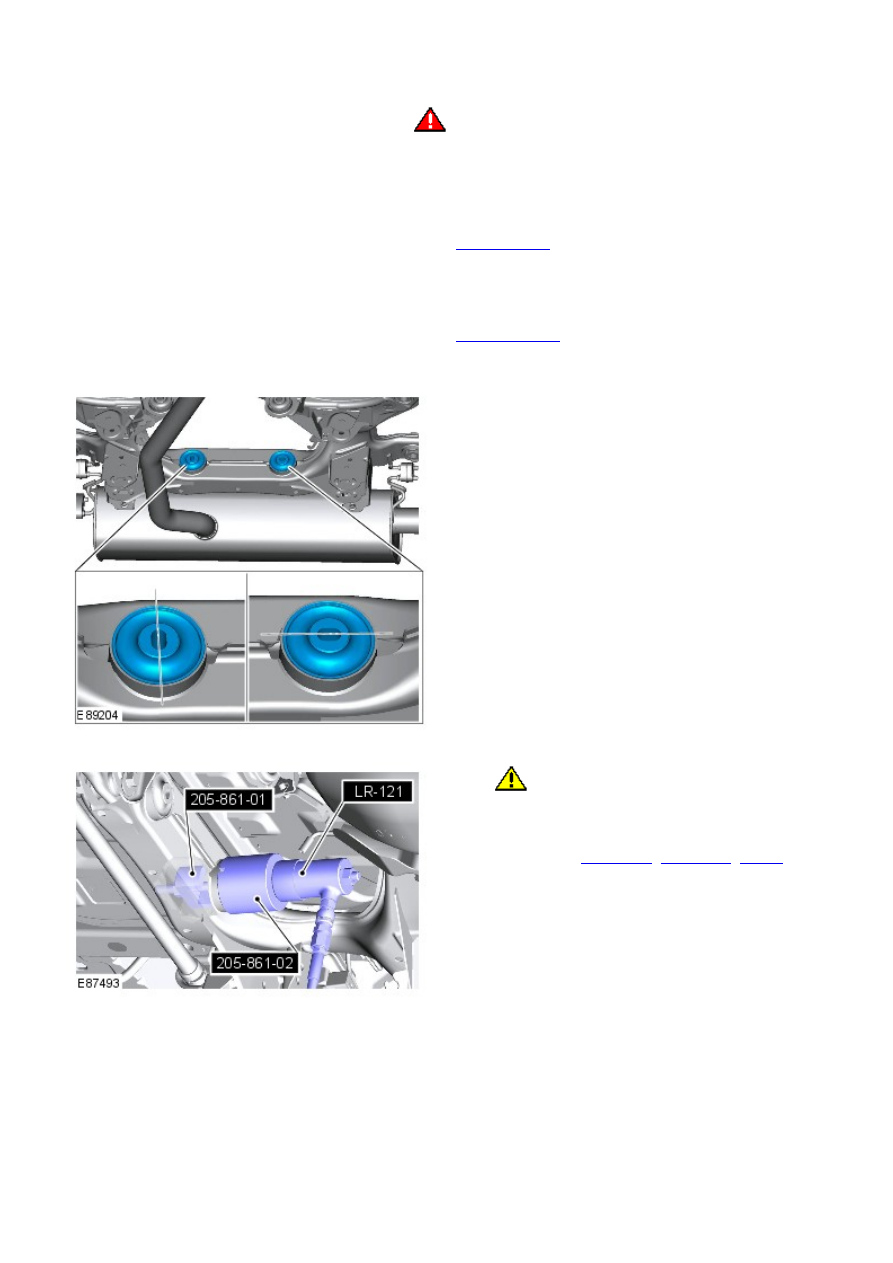

Take note of the fitted position of the rear bushings.
The RH bushing slot is positioned vertically and the LH
bushing slot is positioned horizontally.

4.

5.

CAUTION: Note the fitted position of the

component prior to removal.

Using the special tool, remove the bushing.

Special Tool(s):

205-861-01

,

205-861-02

,

LR-121

5.

Installation

1.

CAUTION: Only use the specified special tool.

Using the special tool, compress the bushing.

Special Tool(s):

205-860-09

,

205-861-05

,

LR-121

1.

2.

CAUTION: Make sure the correct special tool is

used to install the bushings to the correct depth.

• NOTE: Make sure that these components are installed
to the noted removal position.

Using the special tool, install the bushing, making sure
the slot on the RH bushing is positioned vertically and
the slot on the LH bushing is positioned horizontally.

Special Tool(s):

LR-121

,

205-861-04

,

205-861-03

,

205-861-05

2.

Install the rear differential.

Refer to:

Differential Case

 (205-02 Rear Drive Axle/Differential,

Removal and Installation).

3.

Install the rear wheels and tires.

Refer to:

Wheel and Tire

 (204-04 W heels and Tires, Removal and

Installation).

4.
