Driveshaft - DriveshaftVehicles With: Diesel Particulate Filter (DPF)

Removal and Installation

Removal

• NOTE: If a new drive shaft is to be installed, remove the seal protector from the front sliding joint.

• NOTE: Removal steps in this procedure may contain installation details.

• NOTE: Some variation in the illustrations may occur, but the essential information is always correct.

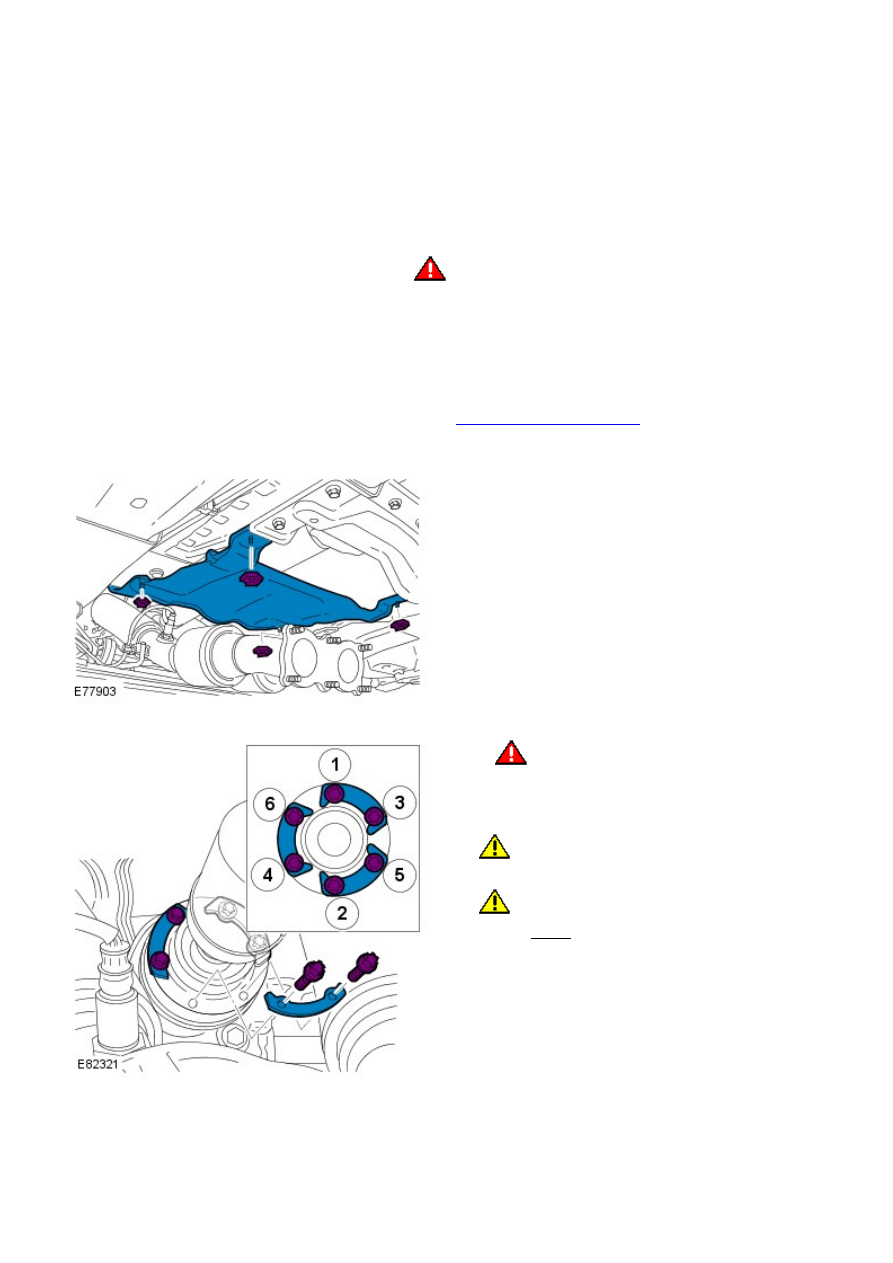

1.

WARNING: Make sure to support the vehicle with axle

stands.

• NOTE: All vehicles.

Raise and support the vehicle.

1.

Remove the Diesel Particulate Filter (DPF).

Refer to:

Diesel Particulate Filter (DPF)

 (309-00B Exhaust System -

TD4 2.2L Diesel, Removal and Installation).

2.

3.

4.

WARNING: Do not lever the driveshaft joints to

release from the power transfer unit or the rear
differential flanges.

• CAUTIONS:

 Make sure that the driveshaft is supported with

suitable retaining straps.

 Make sure that new bolts are installed.

Torque: 40 Nm

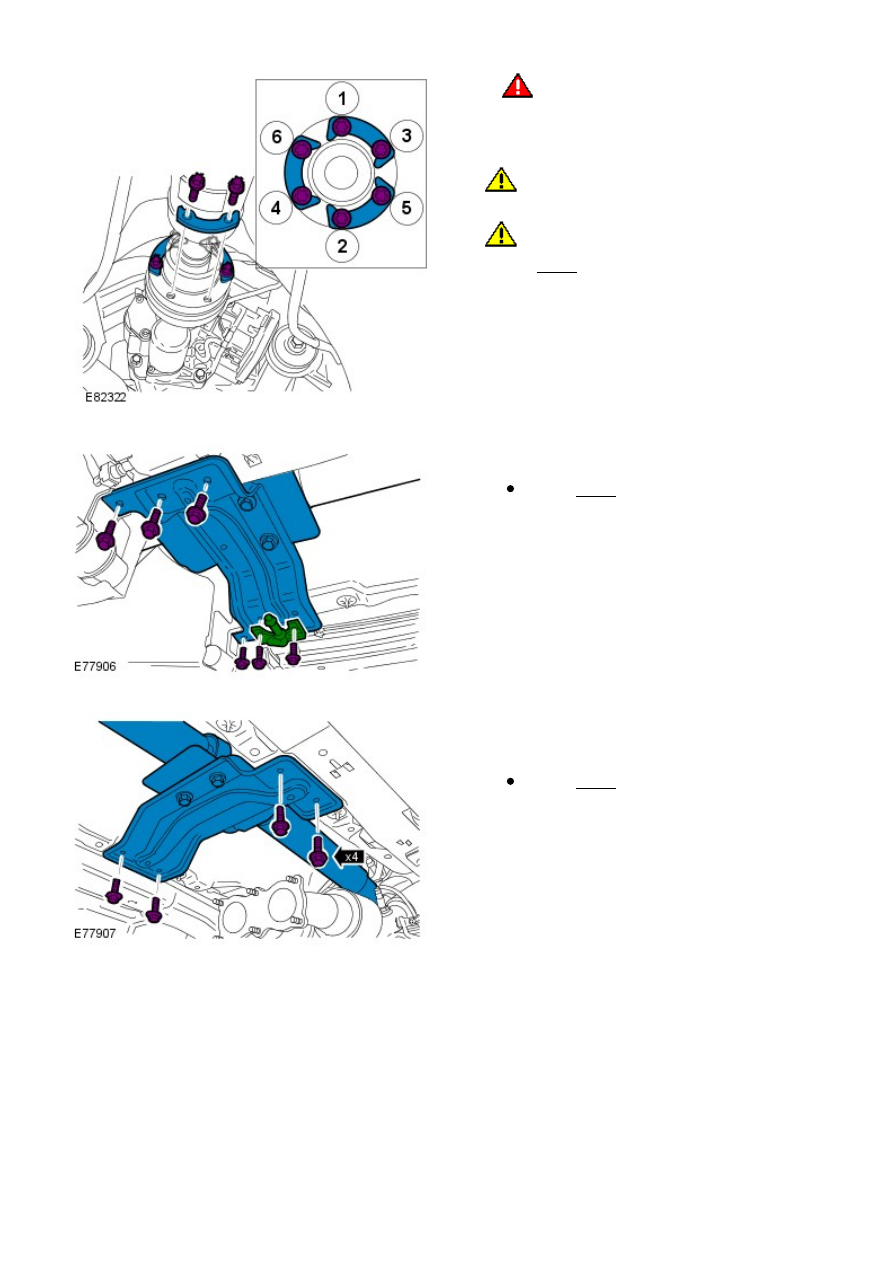

4.

5.

W ARNING: Do not lever the driveshaft joints

to release from the power transfer unit or the rear
differential flanges.

• CAUTIONS:

 Make sure that the driveshaft is supported with

suitable retaining straps.

 Make sure that new bolts are installed.

Torque: 40 Nm

5.

6. NOTE: All vehicles built up to VIN 180237, and all
TD4 Automatics built from VIN 180238

Torque: 25 Nm

6.

7. NOTE: All vehicles.

• NOTE: This step requires the aid of another
technician.

Torque: 25 Nm

7.

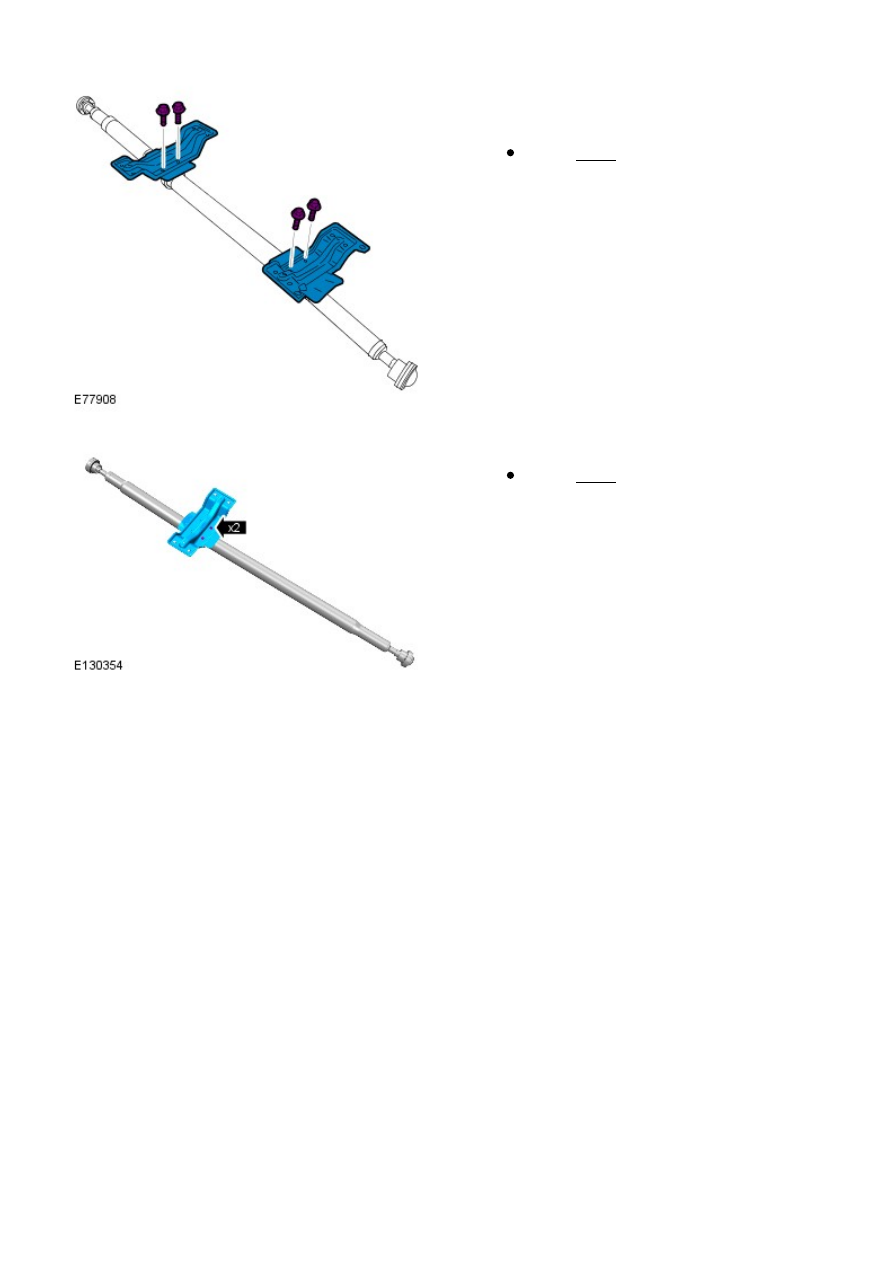

8. NOTE: Do not disassemble further if the component
is removed for access only.

• NOTE: All vehicles built up to VIN 180237, and all
TD4 Automatics built from VIN 180238

Torque: 25 Nm

8.

9. NOTE: TD4 Manual built from VIN 180238

Torque: 25 Nm

9.

Installation

To install, reverse the removal procedure.

1.

Rear Drive Axle/Differential -

Lubrication

Description

Lubricant

Capacity (liters/pints/US quarts)

Haldex controlled coupling Statoil SL01-301. Land Rover Part No LR003136

0.65/1.1/0.69

Rear drive axle/differential Castrol Axle EPX 80W-90. Land Rover Part No LR003156

0.7/1.2/0.74

General Specification

Item

Specification

Differential type

Low offset hypoid spiral bevel design

Ratio

2.58:1

Electronic torque managed (ETM) range

Up to 1500 Nm (1106 lbf.ft)

Torque Specifications

Description

Nm

lb-ft

Active on-demand coupling module

6

4

Active on-demand coupling to differential

24

18

Active on-demand oil pump

6

4

Driveshaft to the rear flange*

40

30

Rear differential front bush retaining bolts*

175

129

Rear differential insulator to the rear differential

25

18

Rear differential rear bush retaining bolts*

110

81

Rear differential support bracket

25

18

Rear drive axle/differential pinion flange nut*

130

96

Rear drive axle/differential fluid drain plug

35

26

Rear drive axle/differential fluid filler plug

35

26

* New nuts/bolts must be fitted
