BODY

SUNROOF

9

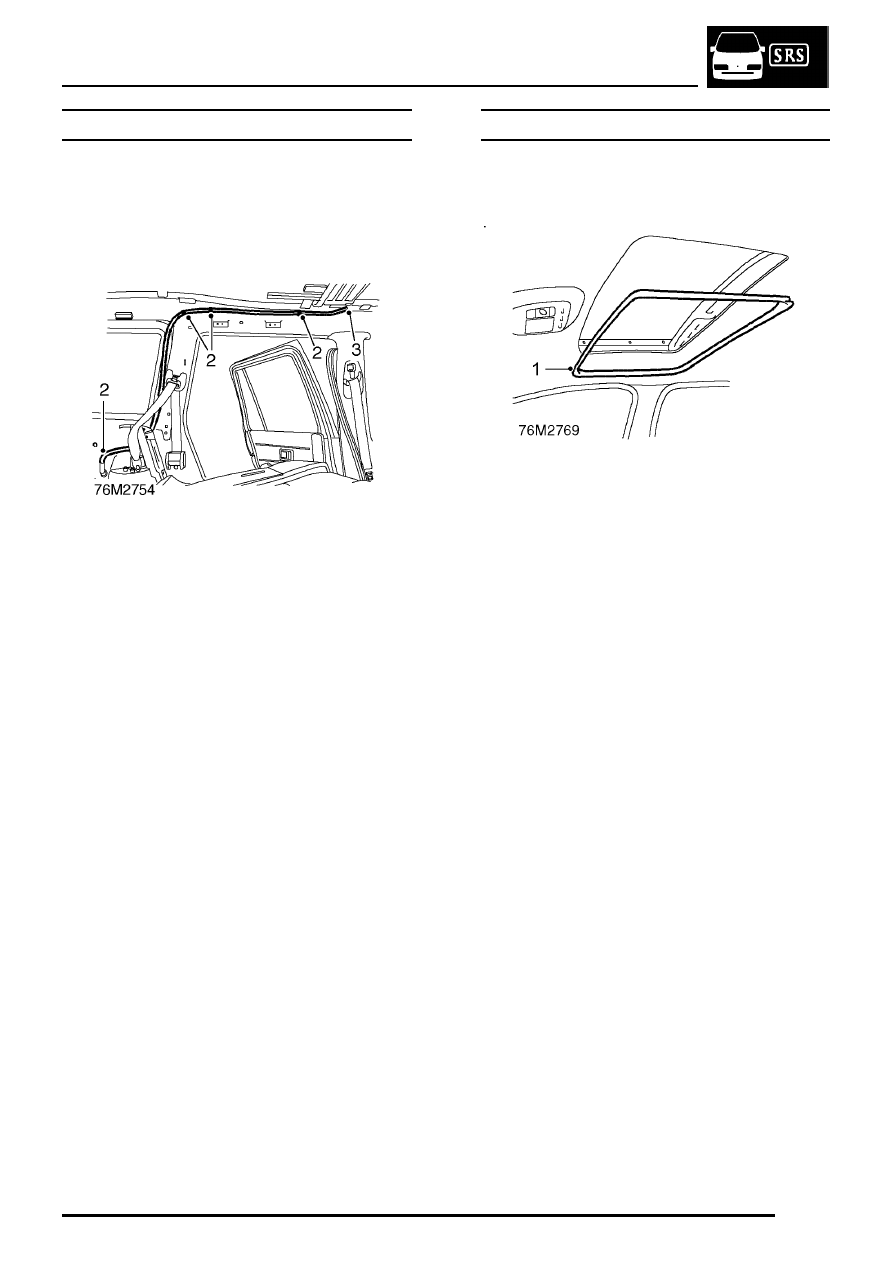

DRAIN TUBE - SUN ROOF - REAR - 5 DOOR

Service repair no - 76.84.21

Remove

1. Remove headlining.

See Interior trim

components.

2. Release drain tube from wheel arch grommet

and 3 securing clips.

3. Disconnect drain tube from sun roof and

discard cable tie.

4. Remove drain tube.

Refit

1. Position NEW drain tube.
2. Connect drain tube to sun roof and secure with

NEW cable tie.

3. Connect drain tube to wheel arch grommet and

secure in clips.

4. Secure wheel arch grommet.
5. Fit headlining.

See Interior trim components.

FINISHER - SUN ROOF FLANGE TO HEADLINING

Service repair no - 76.84.25

Remove

1. Release sun roof surround finisher from

sunroof aperture and remove finisher.

Refit

1. Position sunroof surround finisher and secure

in position ensure locating lug is in position at
the front of finisher.

BODY

10

SUNROOF

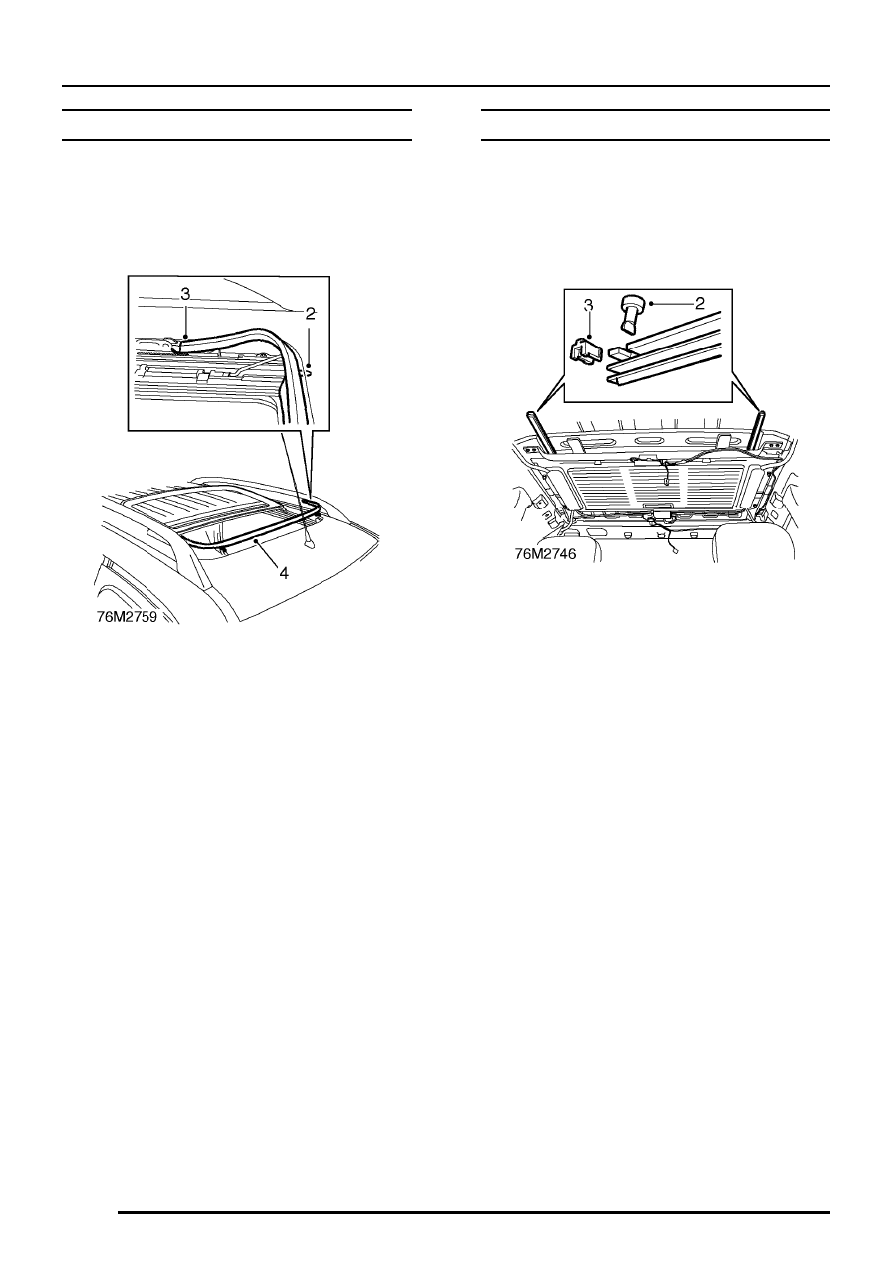

WIND DEFLECTOR - SUN ROOF - 5 DOOR

Service repair no - 76.84.28

Remove

1. Remove sun roof.

See this section.

2. Carefully release wind deflector retaining pegs

from roof.

3. Release wind deflector from lifting assemblies.
4. Remove wind deflector.

Refit

1. Position wind deflector to lifting assemblies and

secure in position.

2. Carefully locate retaining pegs under roof.
3. Fit sun roof.

See this section.

BLIND - SUN ROOF - 5 DOOR

Service repair no - 76.84.30

Remove

1. Remove headlining.

See Interior trim

components.

2. Remove 2 blind stops.
3. Remove 2 rubber buffers.
4. Slide blind to the rear of sun roof and remove

from guides.

Refit

1. Lubricate guides with isoflex grease.
2. Fit blind to guides and slide into position.
3. Fit blind stops and rubber buffers.
4. Fit headlining.

See Interior trim components.

BODY

SUNROOF

11

SWITCH - SUN ROOF

Service repair no - 76.84.40

Remove

1. Remove front console.

See Interior trim

components.

2. Remove switch from console.

Refit

1. Fit switch to console.
2. Fit front console.

See Interior trim

components.

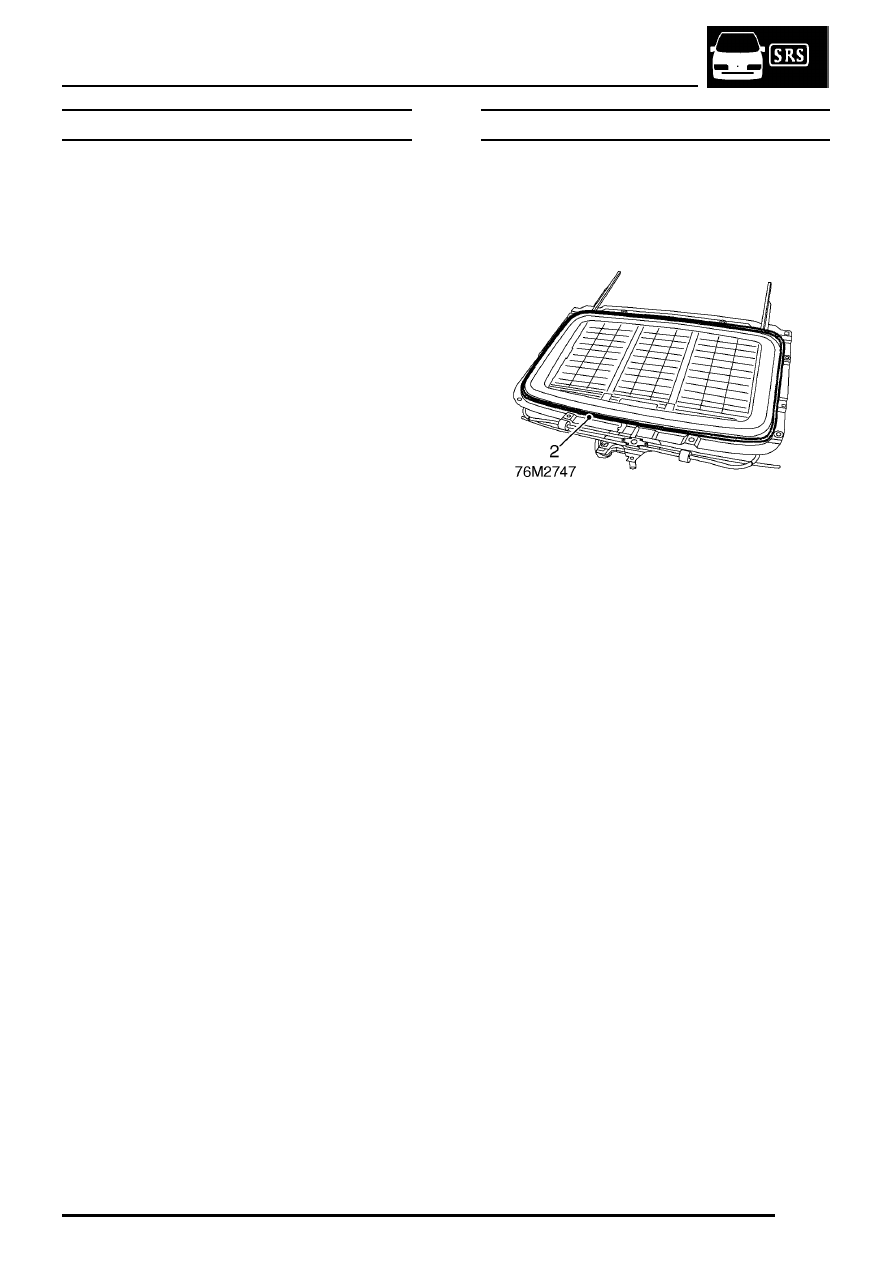

SEAL - SUN ROOF TRAY - 5 DOOR

Service repair no - 76.84.61

Remove

1. Remove sun roof assembly.

See this section.

2. Remove seal from tray.

Refit

1. Clean old adhesive from tray.
2. Remove backing from NEW seal and fit seal to

tray.

3. Fit sun roof assembly.

See this section.

PANEL REPAIRS

CONTENTS

Page

SEALING AND CORROSION PROTECTION

CORROSION PREVENTION

1

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

STRUCTURAL ADHESIVES

10

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SEAM SEALERS

18

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SOUND DAMPENING

27

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

PANELS

PAINT

1

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SERVICEABLE PANELS

3

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

PROCEDURES

GENERAL WELDING PRECAUTIONS

1

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

PANEL REPLACEMENT PROCEDURE

3

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

REPAIRS

BODY REPAIR

1

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

FRONT BULKHEAD ASSEMBLY

1

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

BONNET LOCKING PLATFORM

3

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

HEADLAMP MOUNTING PANEL

4

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

FRONT LOWER CROSSMEMBER

5

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

FRONT SIDEMEMBER (COMPLETE)

6

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

FRONT SIDEMEMBER (FRONT SECTION)

8

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

FRONT VALANCE ASSEMBLY

10

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

VALANCE UPPER FRONT

12

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

VALANCE FRONT

13

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

VALANCE OUTER REINFORCEMENT

14

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

’A’ POST - 3 DOOR

16

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

’A’ POST - 5 DOOR

17

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SILL REINFORCEMENT - 3 DOOR

19

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SILL REINFORCEMENT - 5 DOOR

20

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

’B/C’ POST REINFORCEMENT - 3 DOOR

21

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

’B/C’ POST REINFORCEMENT - 5 DOOR

22

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

COMPLETE REAR QUARTER - 3 DOOR

24

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

COMPLETE REAR QUARTER - 5 DOOR

26

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

OUTER REAR WHEEL ARCH - 3 DOOR

29

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

OUTER REAR WHEEL ARCH - 5 DOOR

30

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

INNER ’E’ POST - 3 DOOR

32

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

INNER ’E’ POST - 5 DOOR

34

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

REAR FLOOR CROSSMEMBER ASSEMBLY

36

. . . . . . . . . . . . . . . . . . . . . . . . . . .

REAR FLOOR

37

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

FLOOR LONGITUDINAL

38

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

FRONT ROOF ASSEMBLY - 3 DOOR

39

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

REAR ROOF ASSEMBLY - 3 DOOR

39

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

ROOF ASSEMBLY - 5 DOOR

40

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

OUTER BODY SIDE ASSEMBLY

41

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

TIME SCHEDULES

42

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
