BODY

INTERIOR TRIM COMPONENTS

11

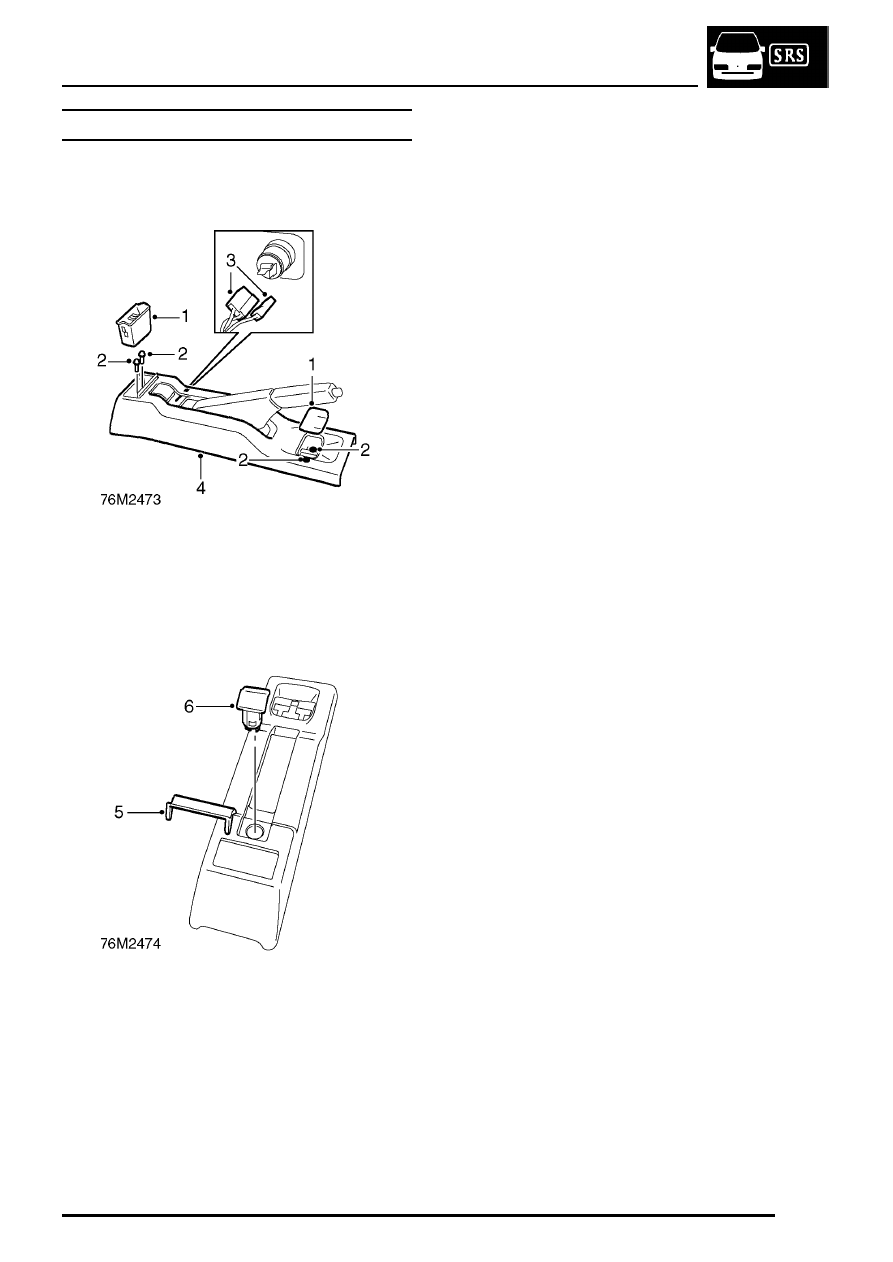

CONSOLE - REAR

Service repair no - 76.25.04

Remove

1. Remove ashtray and screw cover.
2. Remove 4 screws from console.
3. Raise console and disconnect Lucar and

multiplug from cigar lighter.

4. Remove rear console.

5. Remove ashtray lid.
6. Remove cigar lighter.

Refit

1. Fit cigar lighter.
2. Fit ashtray lid.
3. Position rear console and connect Lucar and

multiplug to cigar lighter.

4. Fit and tighten screws.
5. Fit ashtray and screw cover.

BODY

12

INTERIOR TRIM COMPONENTS

FASCIA

Service repair no - 76.46.23

Remove

1. Remove front console.

See this section.

2. Remove rotary coupler.

See RESTRAINT

SYSTEMS, Repairs.

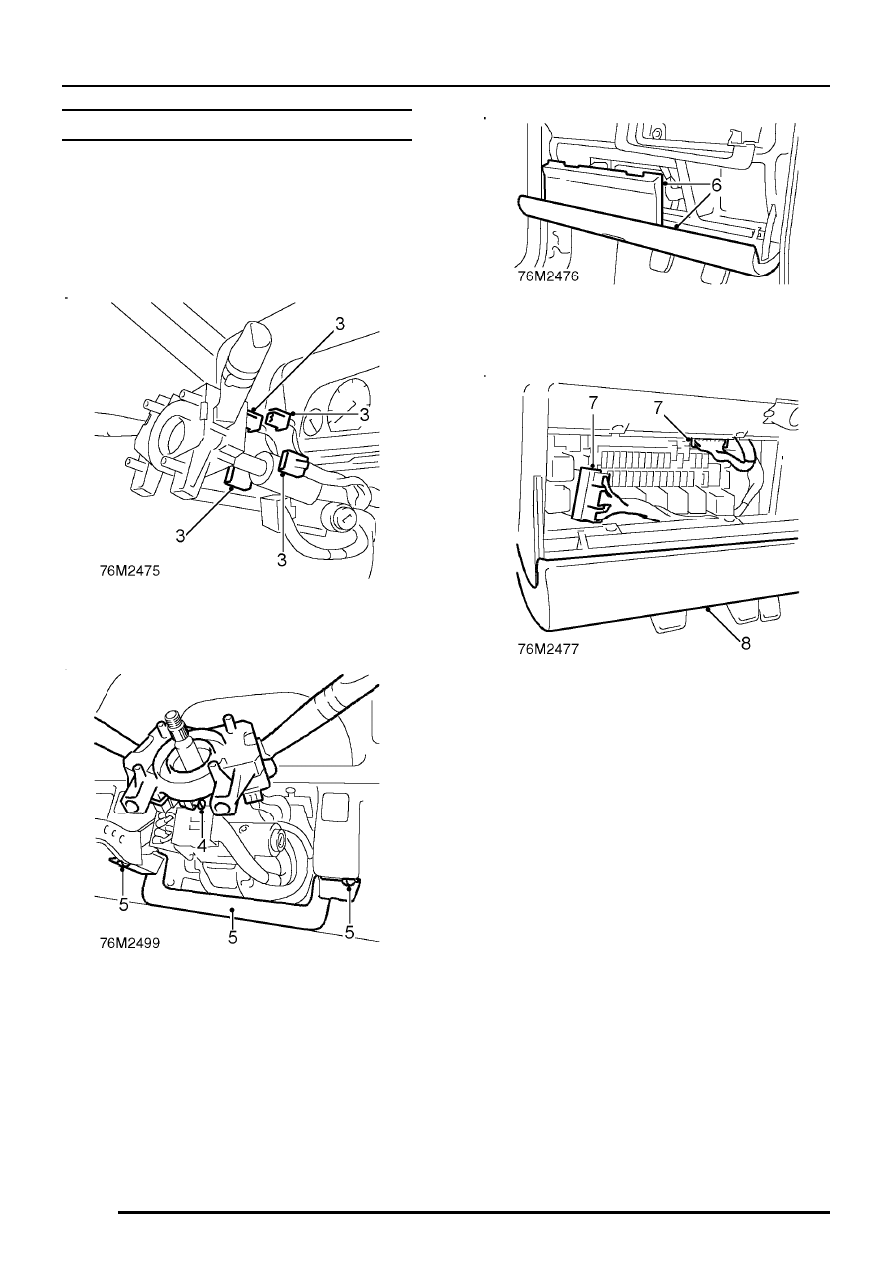

3. Disconnect 4 multiplugs from wiper/ indicator

switch.

4. Loosen clamping screw and remove wiper/

indicator switch.

5. Remove 2 screws from steering column lower

finisher and remove finisher.

6. Open driver’s glove box lid and remove fuse

box cover.

7. Disconnect 2 multiplugs from fuse box.
8. Close glove box lid.
9. Remove clock.

See ELECTRICAL, Repairs.

10. Remove both ’A’ post finishers

See this

section.

11.

Models without passenger airbag:
Remove fascia stowage box.

See this section.

Models with passenger airbag:
Remove passenger airbag.

See RESTRAINT

SYSTEMS, Repairs.

BODY

INTERIOR TRIM COMPONENTS

13

All models:

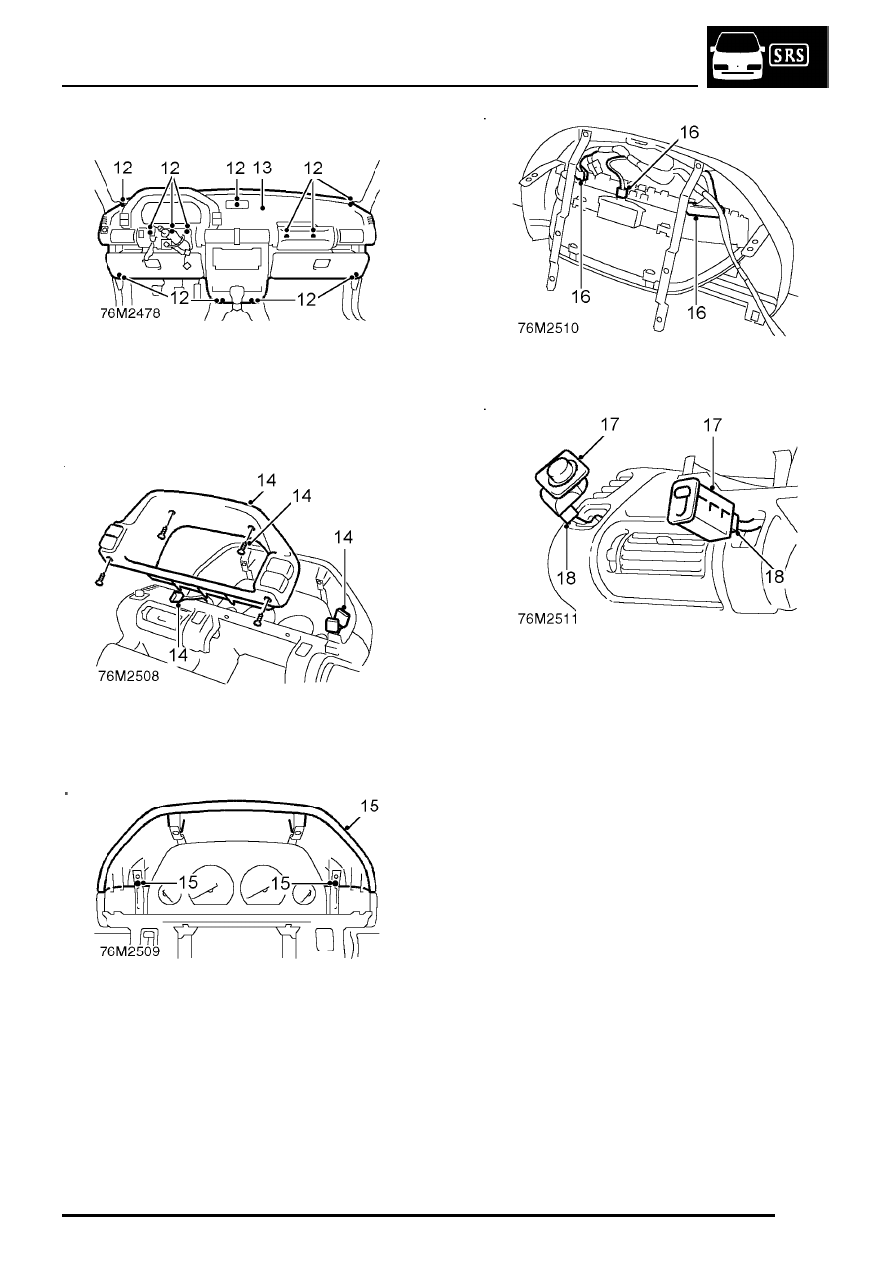

12. Remove 12 bolts securing fascia.
13. With assistance remove fascia.

Do not carry out further dismantling if
component is removed for access only.

14. Remove 4 screws, disconnect 3 multiplugs

from switches, and remove instrument bezel
finisher.

15. Remove 2 screws from instrument upper cover

and remove cover.

16. Disconnect 3 multiplugs from instrument pack.

17. Release mirror and headlamp leveling

switches.

18. Disconnect multiplugs from mirror switch and

headlamp leveling switch.

BODY

14

INTERIOR TRIM COMPONENTS

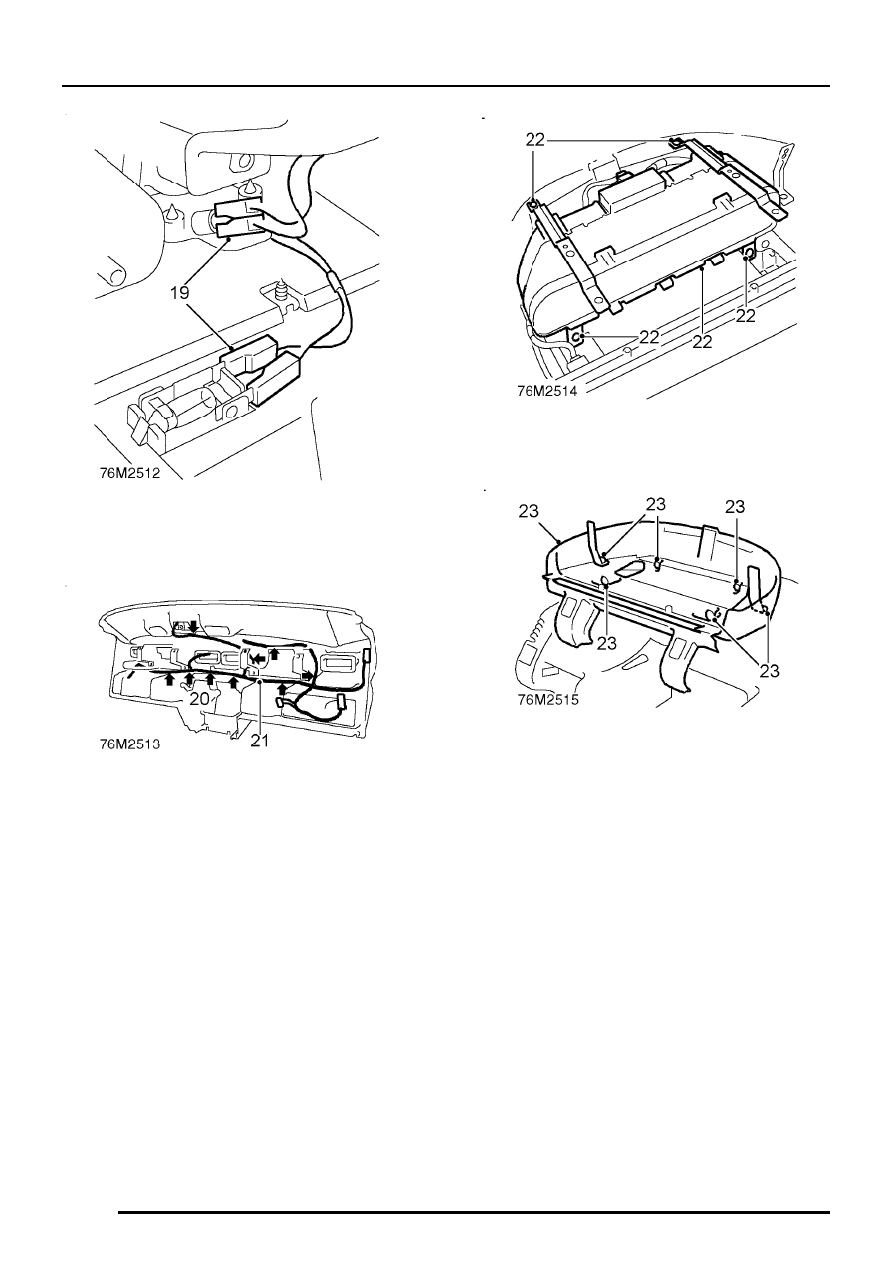

19. Disconnect 4 Lucars from glove box lamp and

switch.

20. Release 9 harness clips.
21. Feed harness through fascia and remove

harness.

22. Remove 4 screws from instrument pack and

remove instrument pack.

23. Remove 6 screws from instrument pack lower

cover and remove cover.
