RESTRAINT SYSTEMS

REPAIRS

7

SEAT BELT BUCKLE - REAR - 5 DOOR

Service repair no - 76.73.32

Remove

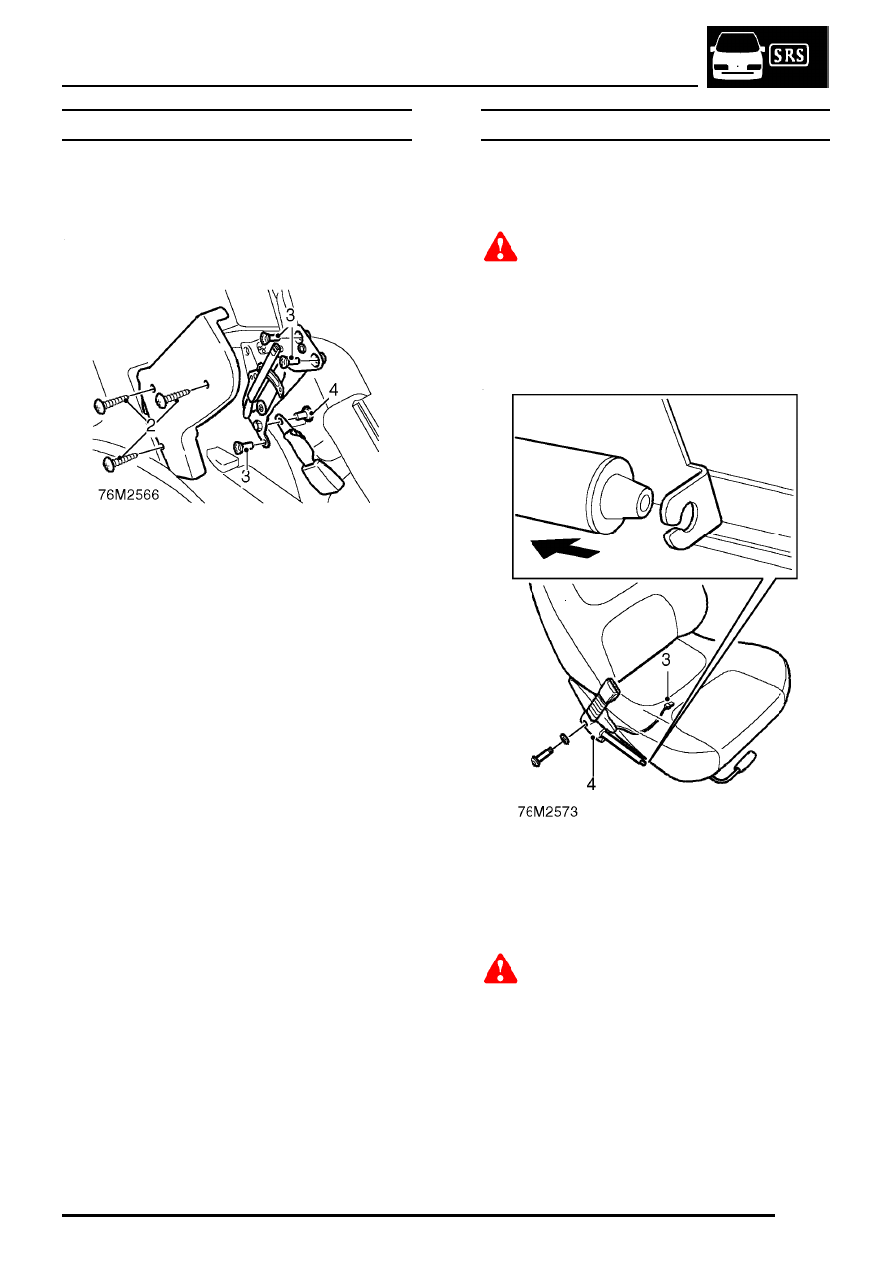

1. Position rear seat forward.

2. Remove 3 screws from end cover and remove

covers from seat hinges.

3. Remove 4 Torx bolts from seat lock down

catch and remove catch assembly.

4. Remove Torx bolt from seat belt buckle and

remove buckle.

Refit

1. Fit buckle to catch assembly and tighten Torx

bolt to 40 Nm.

2. Fit catch assembly to seat and tighten Torx

bolts.

3. Fit end cover and tighten screws.
4. Reposition seat.

PRETENSIONER - SEAT BELT - FRONT

Service repair no - 76.73.75

Remove

WARNING:

See GENERAL INFORMATION,

SRS Precautions.

1. Make the SRS system safe.

See GENERAL

INFORMATION, SRS Precautions.

2. Remove rear console.

See BODY, Interior

trim components.

3. Disconnect and secure pretensioner multiplug.
4. Remove Torx bolt from pretensioner, release

pretensioner from seat location and remove
pretensioner assembly.

WARNING: Store the pretensioner in
accordance with the storage procedures.
See GENERAL INFORMATION, SRS

Precautions.

RESTRAINT SYSTEMS

8

REPAIRS

Refit

NOTE: If the pretensioner is to be
replaced, the bar code of the new
pretensioner must be recorded.

1. Position pretensioner in seat location and

tighten Torx bolt to 32 Nm.

2. Connect and secure pretensioner multiplug.
3. Fit rear console.

See BODY, Interior trim

components.

4. Connect battery leads, earth lead last.
5. Carry out system check by turning the ignition

on and checking that the SRS warning lamp
illuminates, then extinguishes after
approximately 5 seconds.

SEAT BELT BUCKLE - CENTRE - REAR - 5
DOOR

Service repair no - 76.73.98

Remove

1. Remove RH rear seat.

See BODY, Seats and

seat belts.

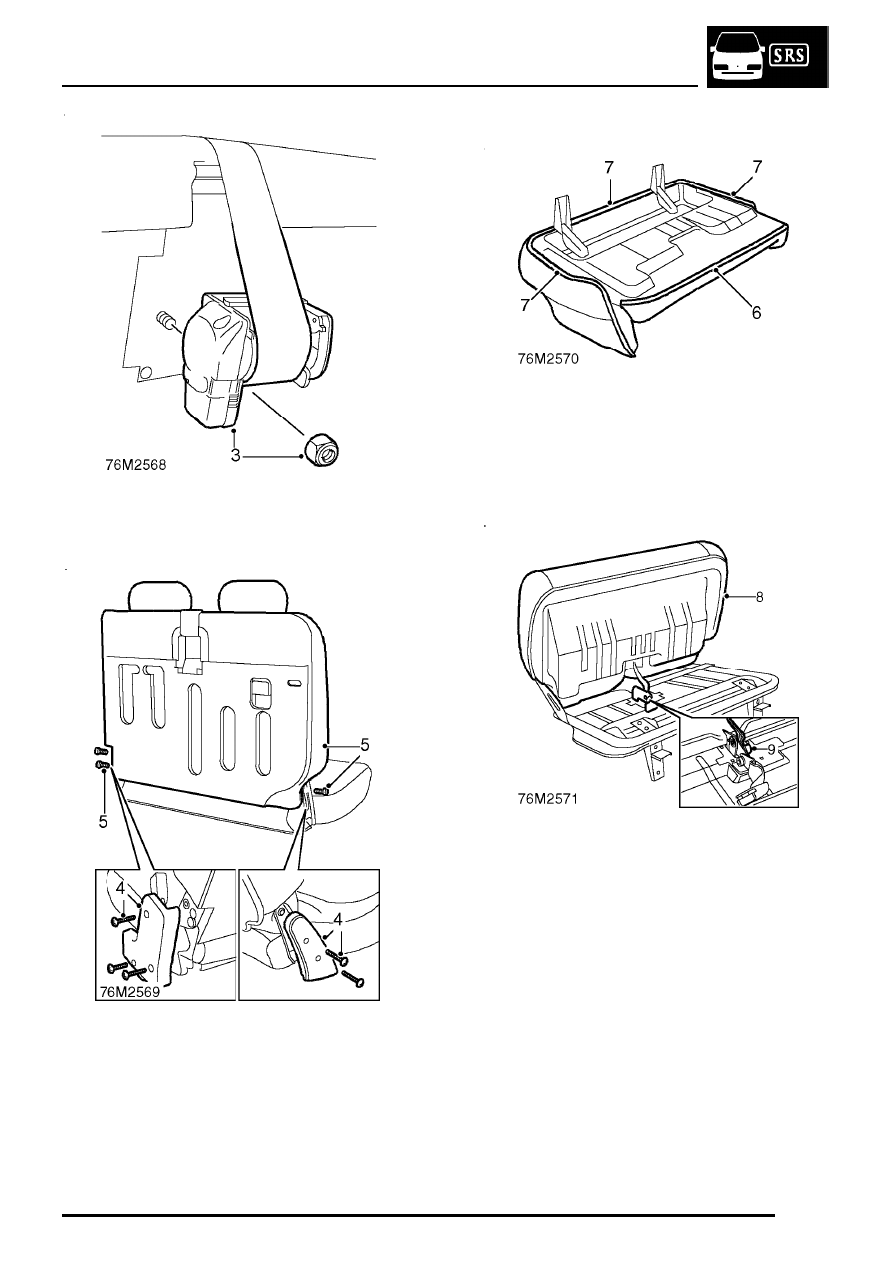

2. Remove 2 screws and remove seat belt reel

cover.

RESTRAINT SYSTEMS

REPAIRS

9

3. Remove nut and release seat belt reel.

4. Remove 5 screws and remove both end covers

from seat hinges.

5. Remove 3 Torx bolts and remove squab from

cushion.

6. Release rear of cushion cover from frame.
7. Release sides and front of cushion cover from

frame.

8. Release cover and pad from frame.
9. Remove Torx bolt from seat belt buckle and

remove buckle.

RESTRAINT SYSTEMS

10

REPAIRS

Refit

1. Position seat belt buckle and tighten Torx bolt

to 40 Nm.

2. Fit cover and pad to frame.
3. Fit front and sides of cushion cover to frame.
4. Fit rear of cushion cover to frame.
5. Fit cushion to squab and tighten Torx bolts.
6. Fit end covers and tighten screws.
7. Position seat belt reel and tighten nut to 32

Nm.

8. Fit seat belt reel cover and tighten screws.
9. Fit rear seat.

See BODY, Seats and seat

belts.

AIRBAG - STEERING WHEEL

Service repair no - 76.74.01

Remove

WARNING:

See GENERAL INFORMATION,

SRS Precautions.

1. Make the SRS system safe.

See GENERAL

INFORMATION, SRS Precautions.

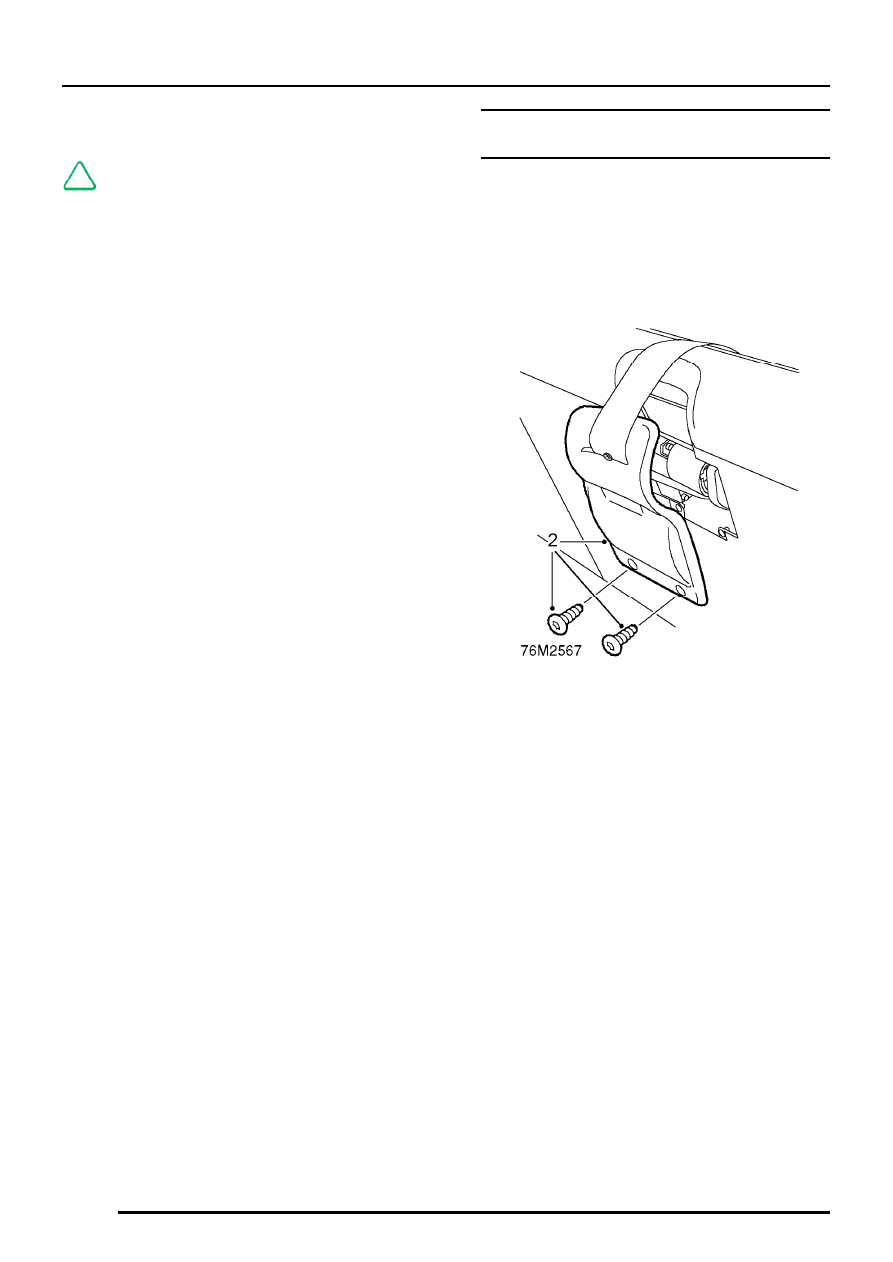

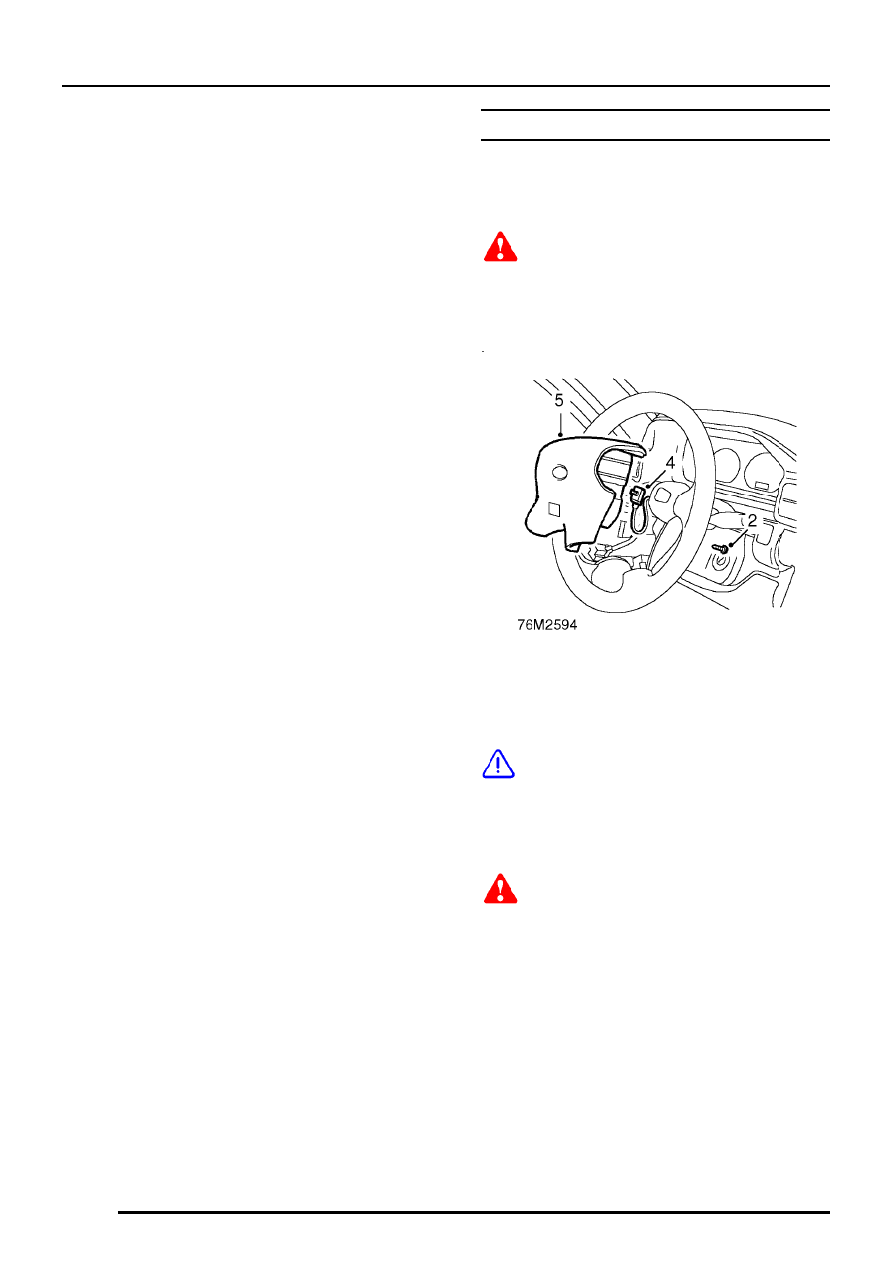

2. Remove 2 Torx bolts securing the airbag

module to steering wheel.

3. Release airbag module from steering wheel.

CAUTION: Do not allow the airbag module
to hang by the harness.

4. Disconnect harness connector from the airbag

module.

5. Remove airbag module.

WARNING: Store the airbag module in
accordance with the storage procedures.
See GENERAL INFORMATION, SRS

Precautions.
