CORROSION PREVENTION AND SEALING

SEALING 77-4-13

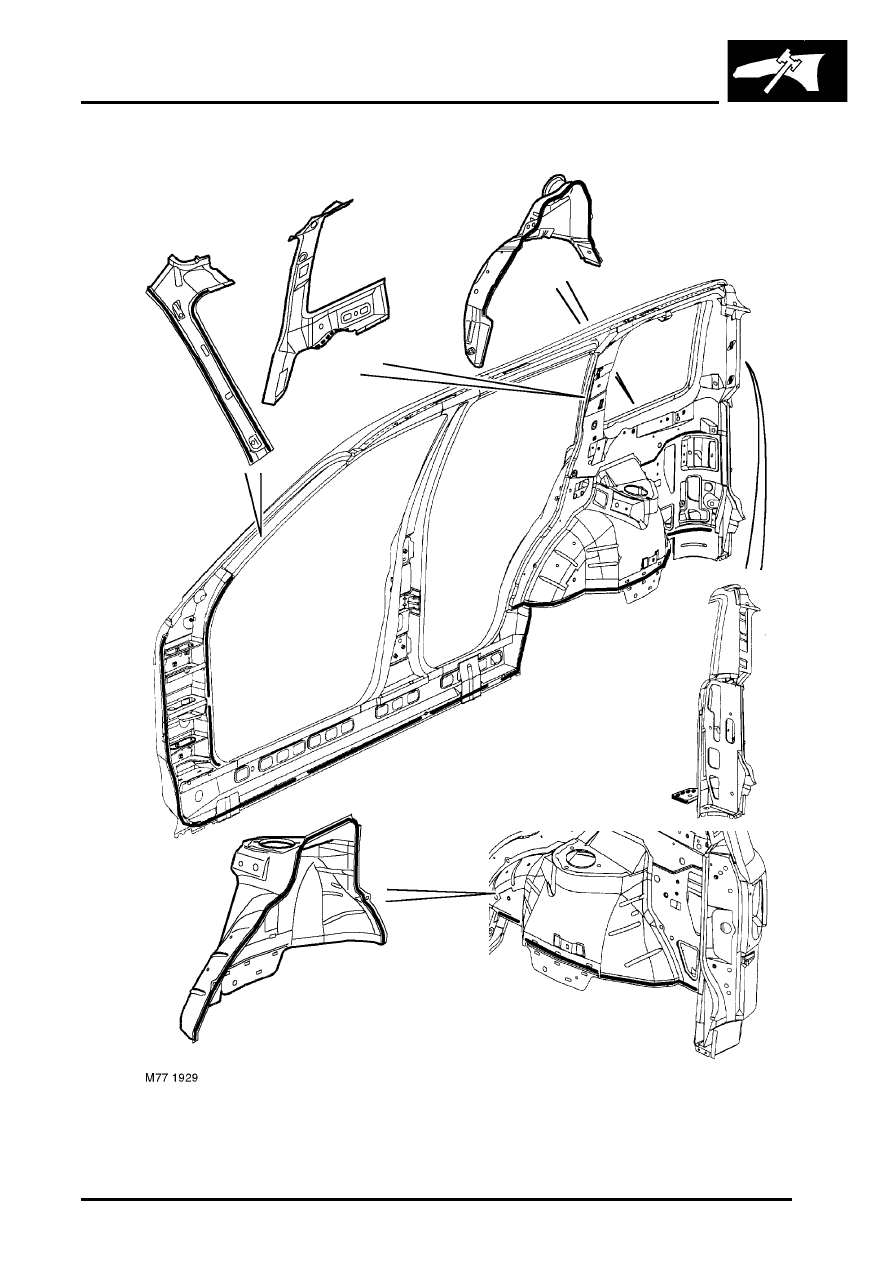

Adhesive on 'A' post, sill and rear quarter - 5 door

Joints symmetrically opposite to those shown are also treated. Apply 3 mm diameter beads to all joints shown. Leave
sill drain points free of adhesive.

CORROSION PREVENTION AND SEALING

77-4-14 SEALING

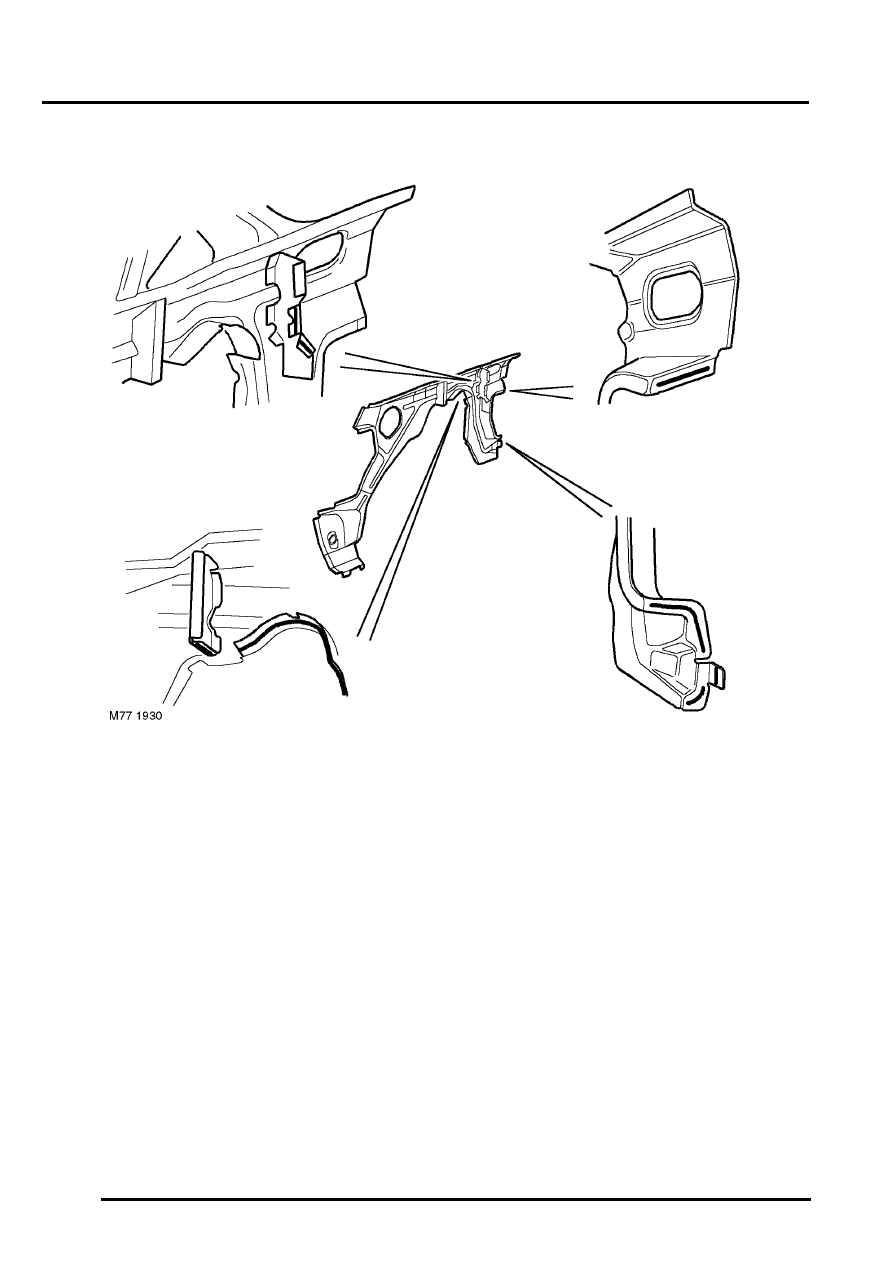

Adhesive on rear wheel arch reinforcement - 3 door

Joints symmetrically opposite to those shown are also treated. Apply 3 mm diameter beads to all joints shown.

CORROSION PREVENTION AND SEALING

SEALING 77-4-15

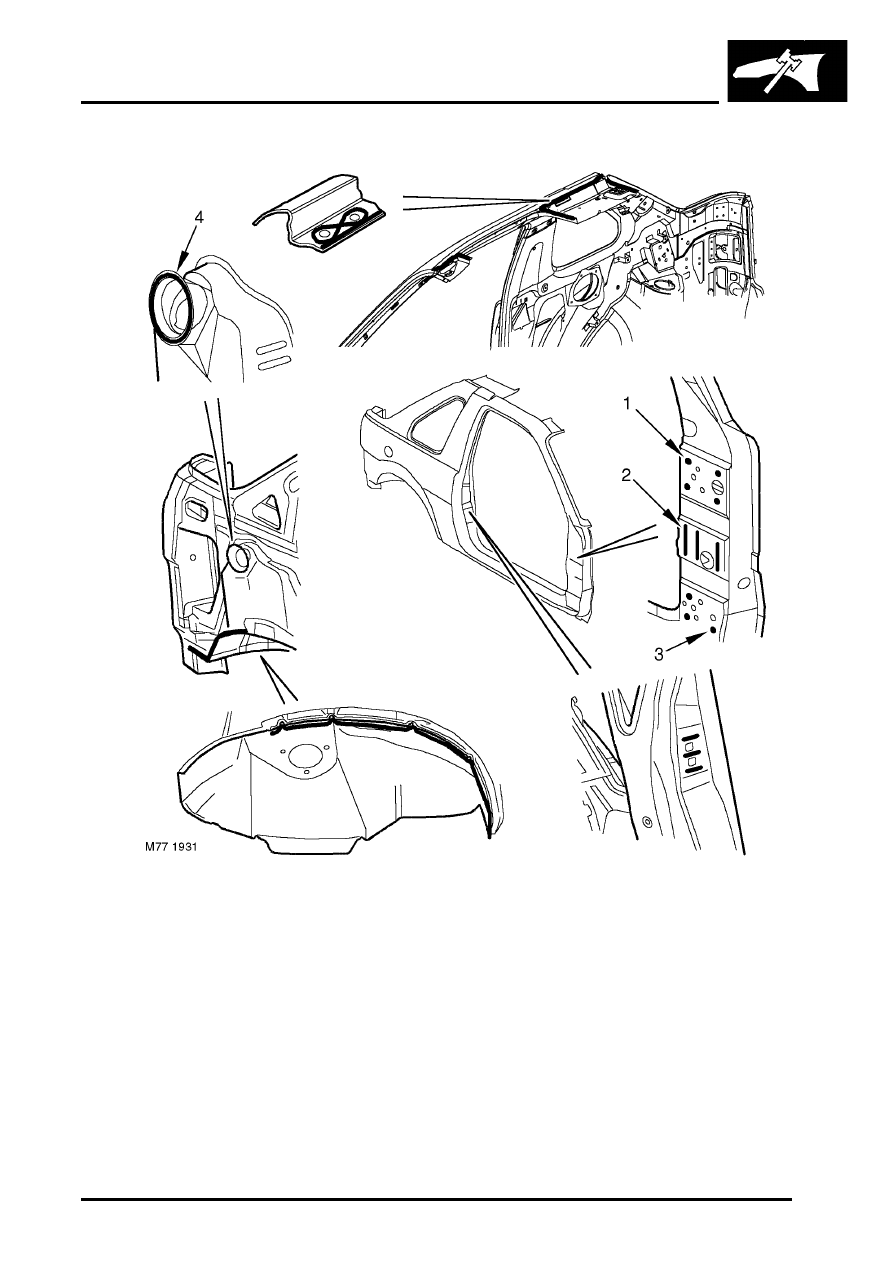

Adhesive on body side and roof - 3 door

Joints symmetrically opposite to those shown are also treated. Apply 3 mm diameter beads except where detailed
otherwise (below).

1 Apply 4 x 10 mm diameter spots
2 Apply 3 x 4 mm diameter beads
3 Apply 3 x 10 mm diameter spots
4 Apply 6 mm diameter bead (fuel resistant seam sealer)

CORROSION PREVENTION AND SEALING

77-4-16 SEALING

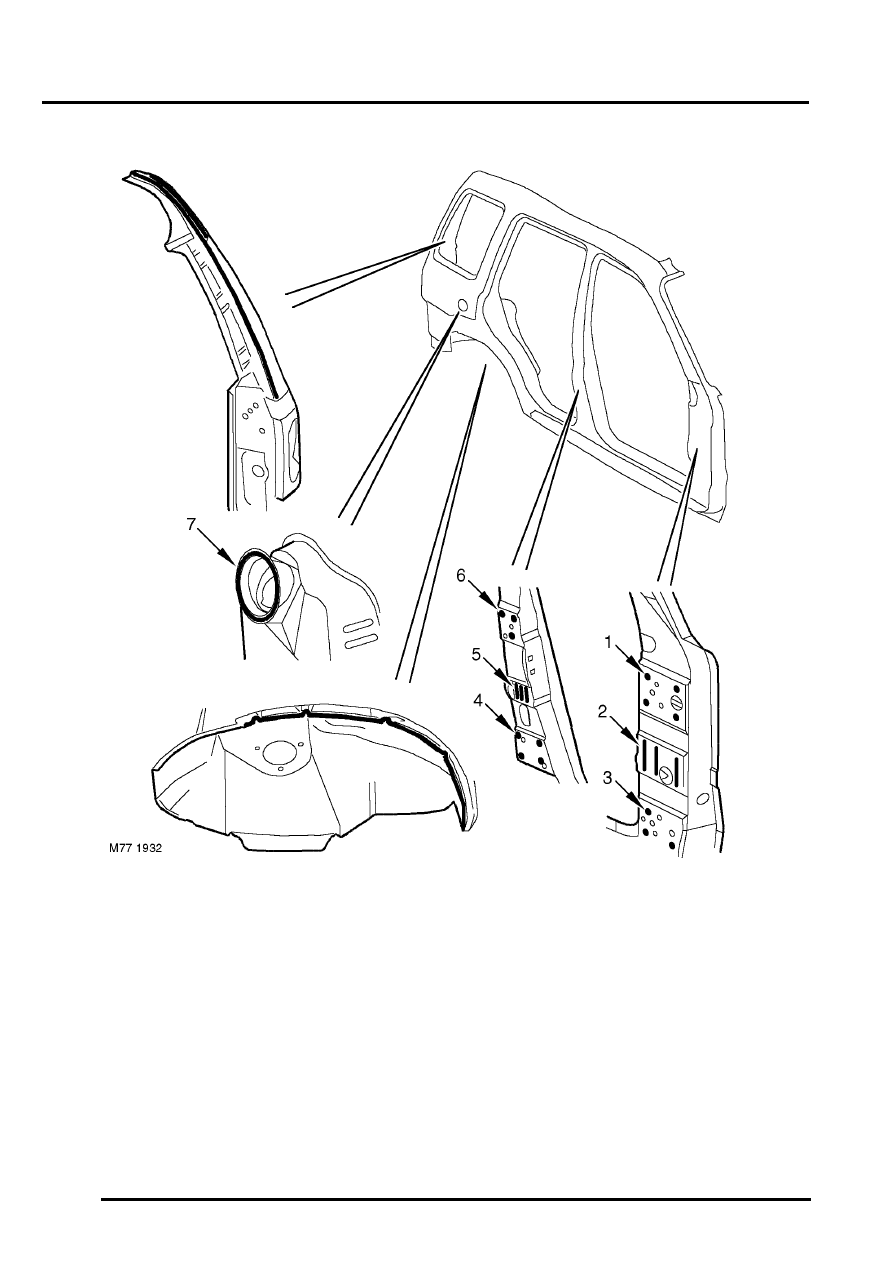

Adhesive on body side - 5 door

Joints symmetrically opposite to those shown are also treated. Apply 3 mm diameter beads except where detailed
otherwise (below).

1 Apply 4 x 10 mm diameter spots
2 Apply 3 x 4 mm diameter beads
3 Apply 3 x 10 mm diameter spots
4 Apply 4 x 10 mm diameter spots
5 Apply 3 x 4 mm diameter beads
6 Apply 3 x 10 mm diameter spots
7 Apply 6 mm diameter bead (fuel resistant seam sealer)
