SEATS

REPAIRS

76-5-5

4. Remove 5 screws and remove both end

covers.

5. Remove 3 Torx bolts and remove squab from

cushion.

6. Release rear of cushion cover from frame.

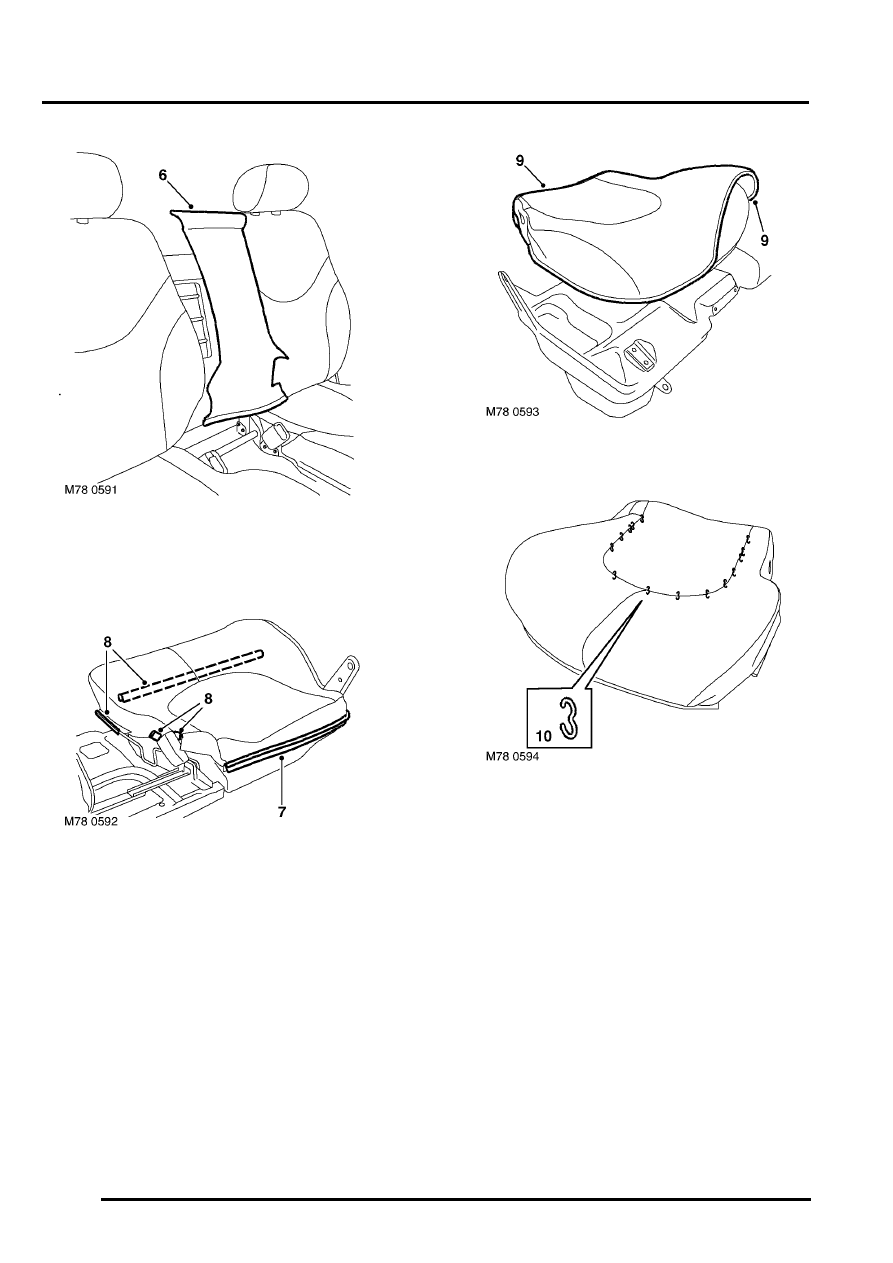

7. Release sides and front of cushion cover from

frame.

8. Release cover and pad from frame.

9. Remove 2 Torx bolts from seat belt and buckle

and remove seat belt and buckle from frame.

10. Remove cushion cover and pad.

11. Remove and discard 17 hog rings and remove

cover from pad.

SEATS

76-5-6

REPAIRS

Refit

1. Position cushion cover to cushion pad and

secure to frame with hog rings in position noted
during removal.

2. Position seat belt and buckle to frame and

tighten to 32 Nm (24 lbf.ft).

3. Fit squab cover and pad to frame.
4. Fit front and sides of cushion cover to frame.
5. Fit rear of cushion cover to frame.
6. Fit cushion to squab and tighten Torx bolts to

28 Nm (21 lbf.ft).

7. Fit end covers and tighten screws.
8. Position seat belt reel in seat squab and tighten

nut to 32 Nm (24 lbf.ft).

9. Fit seat belt reel cover and tighten screws.

10. Fit rear seat.



 +

 SEATS, REPAIRS, Rear seat - RH.

Cover - rear seat cushion - LH

$% 78.40.05

Remove

1. Remove LH rear seat.



 +

 SEATS, REPAIRS, Rear seat - LH.

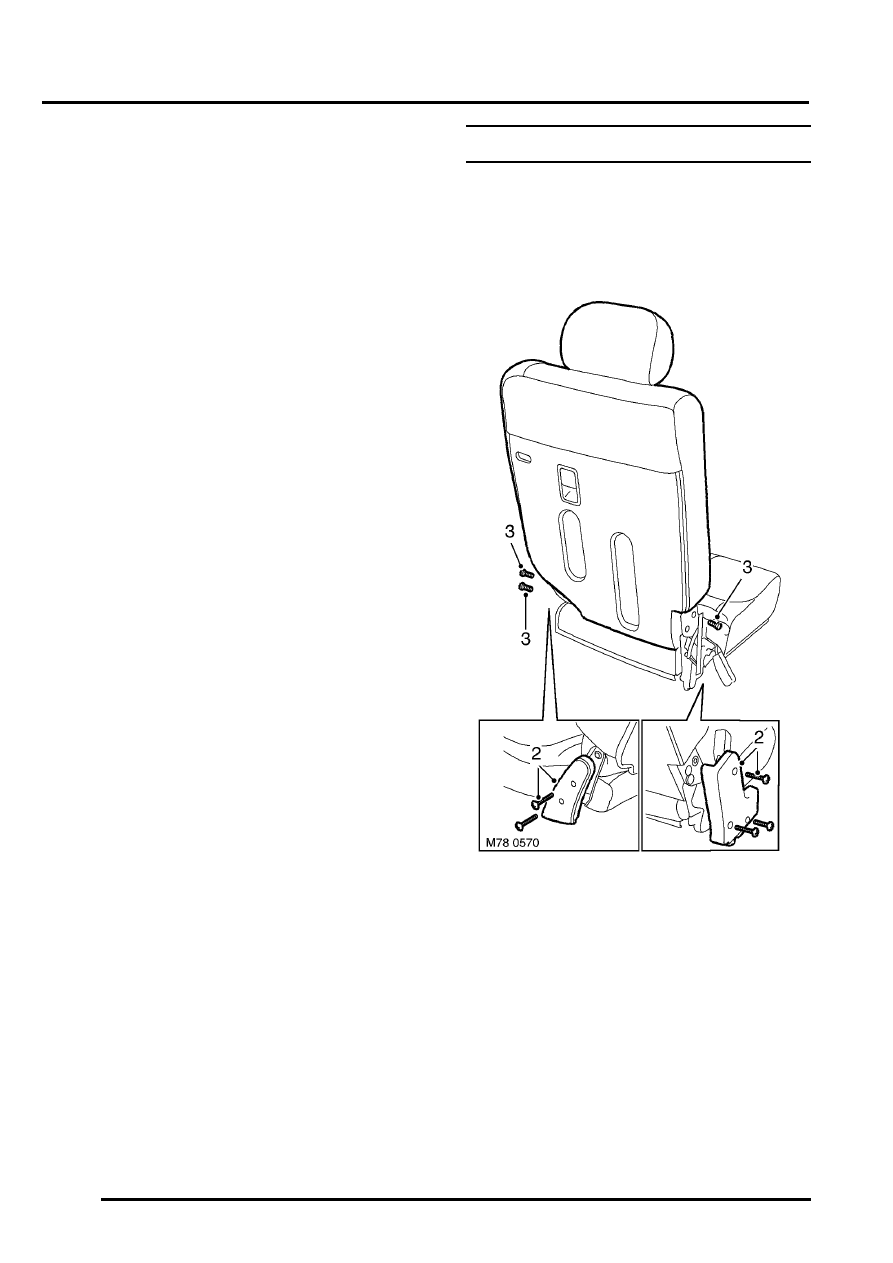

2. Remove 5 screws and remove both end

covers.

3. Remove 3 Torx bolts and remove squab from

cushion.

SEATS

REPAIRS

76-5-7

4. Release rear of cushion cover from frame.
5. Release sides and front of cushion cover from

frame.

6. Remove cushion cover and pad.

7. Remove and discard 16 hog rings and remove

cover from pad.

Refit

1. Position cushion cover to cushion pad and

secure to frame with hog rings in position noted
during removal.

2. Fit cover and pad to frame.
3. Fit front and sides of cushion cover to frame.
4. Fit rear of cushion cover to frame.
5. Fit cushion to squab and tighten Torx bolts to

28 Nm (21 lbf.ft).

6. Fit end covers and tighten screws.
7. Fit rear seat.



 +

 SEATS, REPAIRS, Rear seat - LH.

Cover - cushion - rear single seat - 3 door

$% 78.40.08

Remove

1. Remove rear seat assembly.



 +

 SEATS, REPAIRS, Cushion & squab

- rear seat - bench type - 3 door.

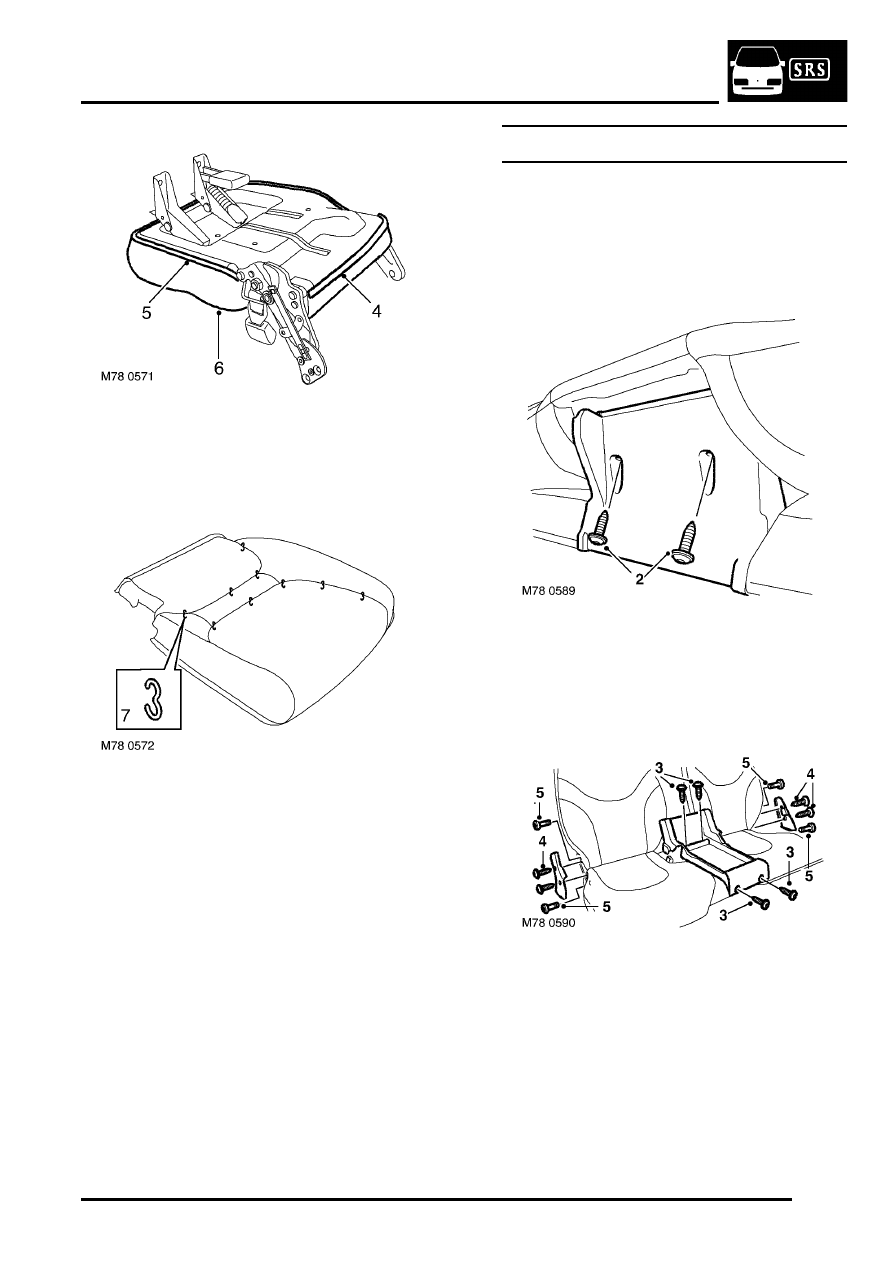

2. Remove 2 screws securing console cover and

remove cover.

3. Remove 4 screws and remove rear seat centre

console.

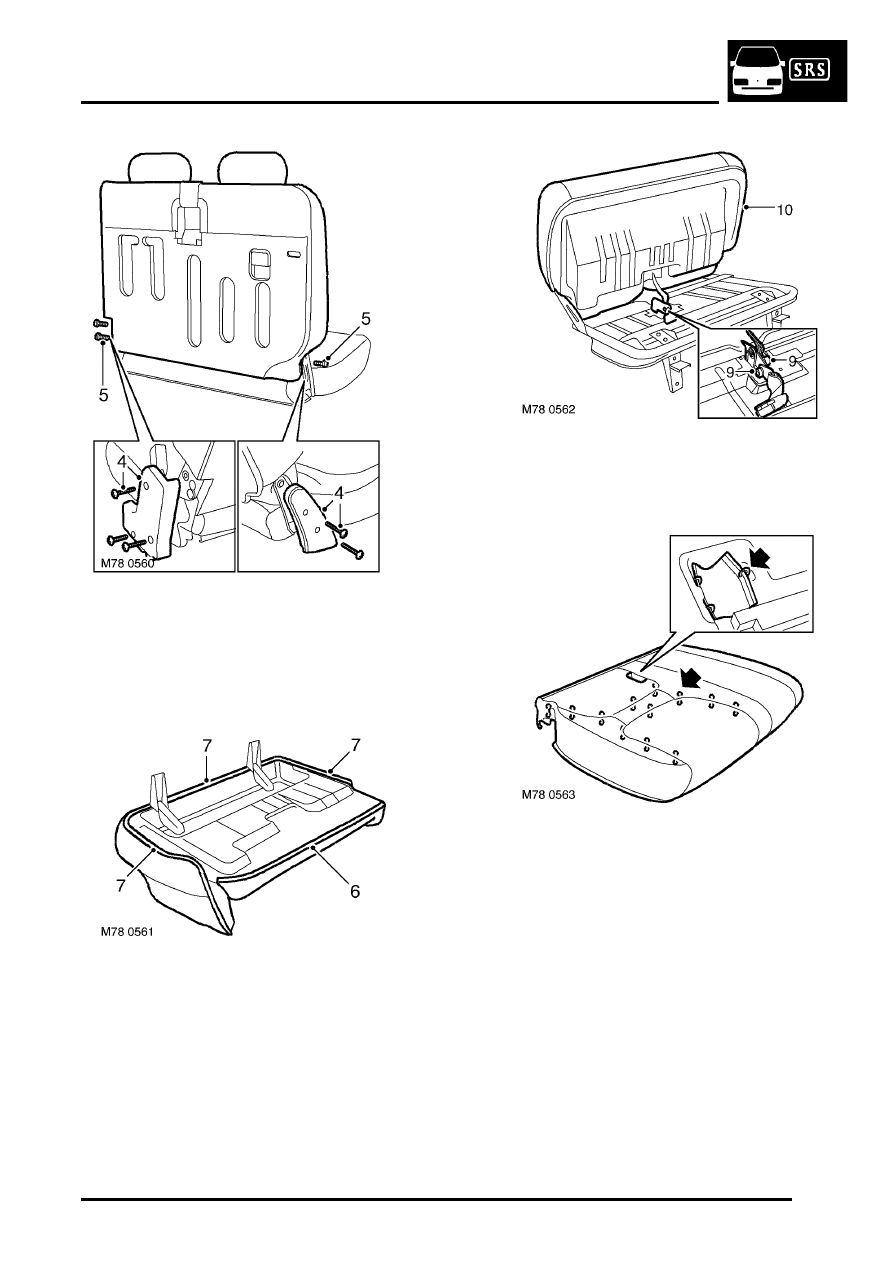

4. Remove 4 screws securing end covers and

remove covers.

5. Remove 4 Torx bolts and remove squab

assembly from cushion assembly.

SEATS

76-5-8

REPAIRS

6. Release back board assembly from squab

frame and remove back board.

7. Release rear of cushion cover from frame.
8. Release sides and front of cushion cover from

frame.

9. Remove cover and pad from frame.

10. Remove and discard 13 hog rings and remove

cover from pad.

Refit

1. Position cushion cover to pad and secure with

hog rings.

2. Fit cover to pad.
3. Position and secure cushion cover and pad to

frame.

4. Fit cushion to squab and tighten Torx bolts to

28 Nm (21 lbf.ft).

5. Position back board and secure to frame.
6. Fit end covers and tighten screws.
7. Position rear seat console and secure with

screws.

8. Position console cover and secure with screws.
9. Fit rear seat.



 +

 SEATS, REPAIRS, Cushion & squab

- rear seat - bench type - 3 door.
