INTERIOR TRIM COMPONENTS

REPAIRS 76-3-11

6. Release clip securing harness to centre

console.

7. Remove rear console.

8. Remove switches from rear console.

Refit

1. Fit switches to console.
2. Position rear console and connect multiplugs.
3. Fit harness clip to centre console.
4. Align console, fit screws and screw cover.
5. Fit cubby box and oddments tray mat.
6. Position rear ash tray panel, connect multiplug

and secure ash tray panel to console.

Fascia

$% 76.46.23

Remove

1. Remove front console.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Console - front.

2. Remove rotary coupler.



 +

 RESTRAINT SYSTEMS, REPAIRS,

Rotary coupler - (SRS) air bag system.

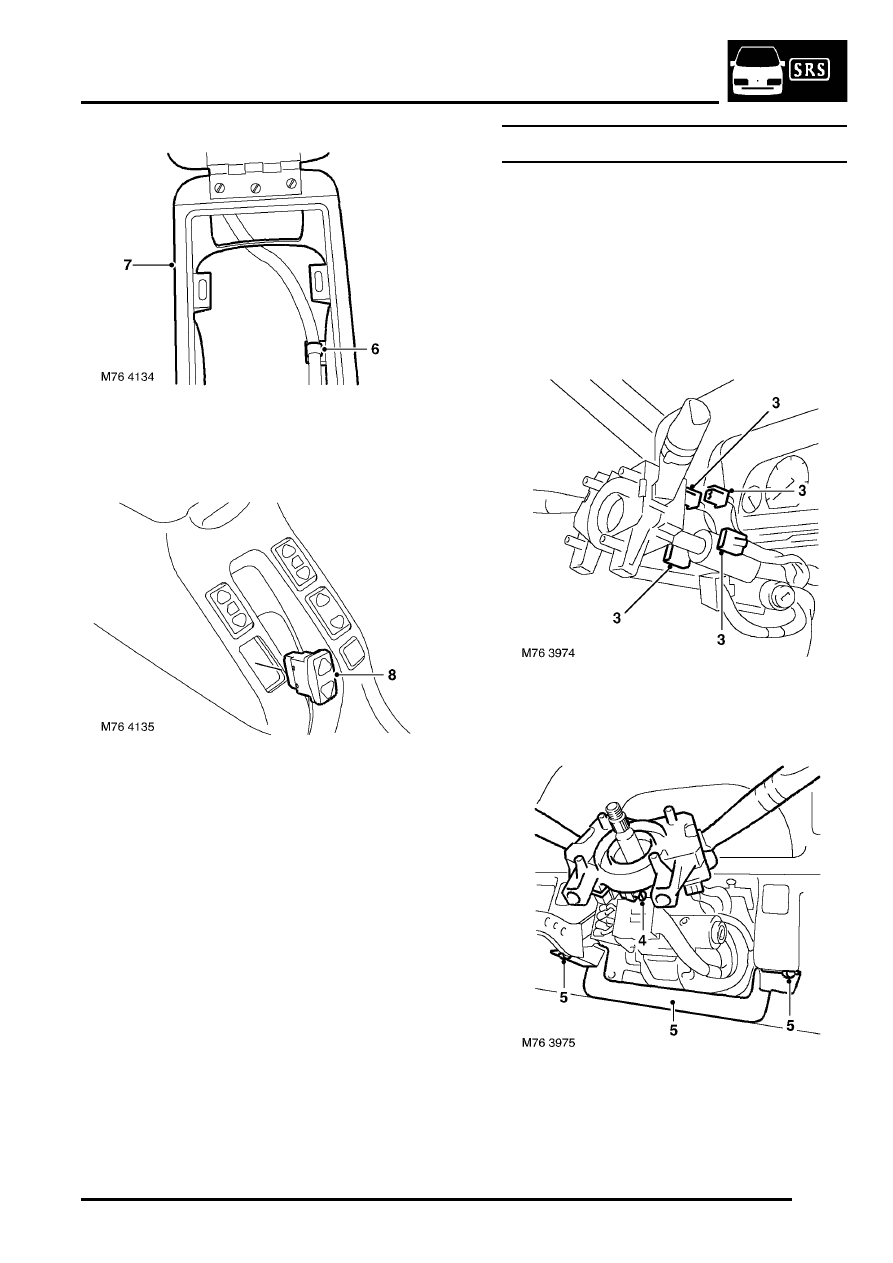

3. Disconnect 4 multiplugs from wiper/indicator

switch.

4. Loosen clamping screw and remove wiper/

indicator switch.

5. Remove 2 screws from steering column lower

finisher and remove finisher.

INTERIOR TRIM COMPONENTS

76-3-12 REPAIRS

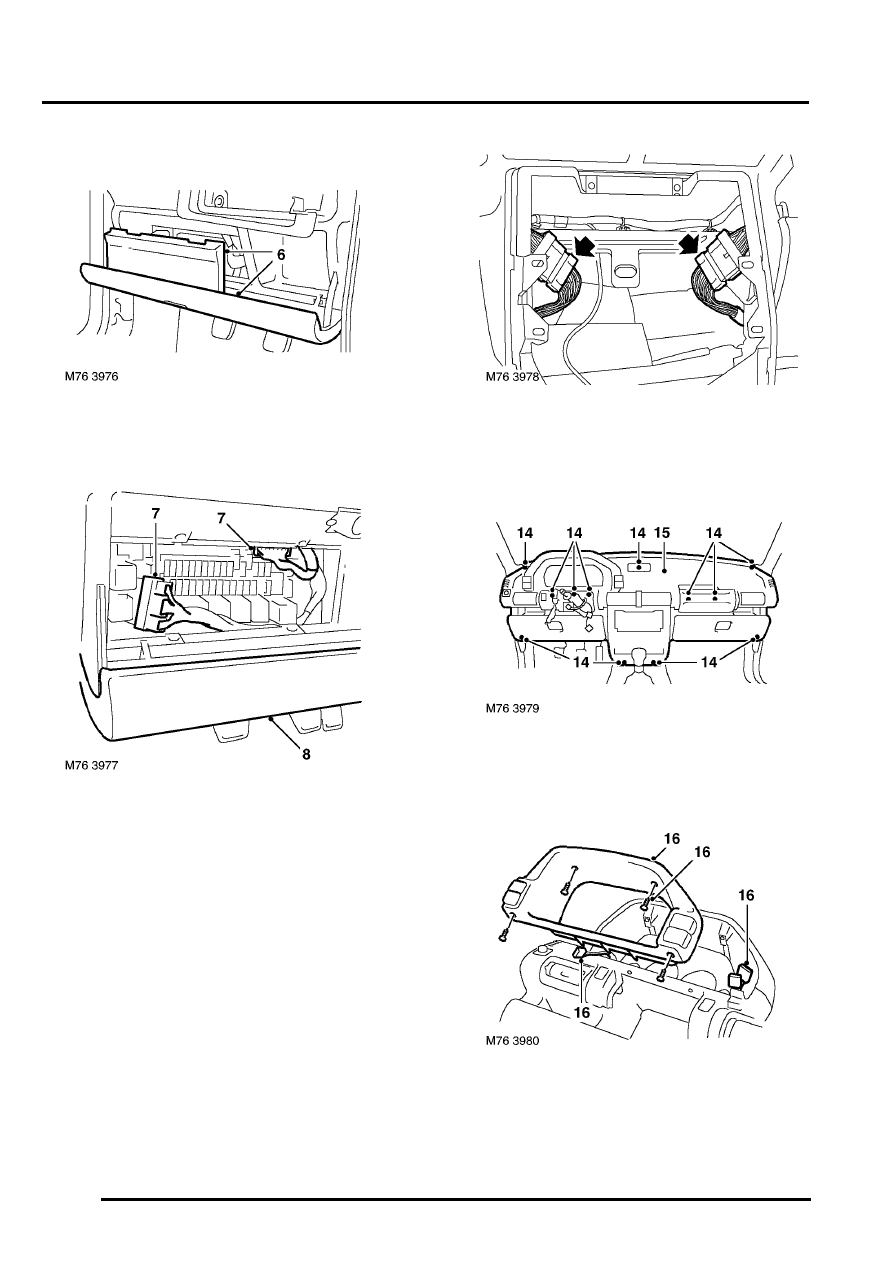

6. Open drivers glove box lid and remove fuse box

cover.

7. Disconnect 2 multiplugs from fusebox.
8. Close glove box.
9. Remove clock.



 +

 INSTRUMENTS, REPAIRS, Clock.

10. Remove both 'A' post upper trim finishers.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Trim finisher - 'A' post - upper -
renew.

11. Models without passenger airbag: Remove

fascia stowage box.


 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Stowage box - fascia.

12. Models with passenger airbag: Remove

passenger airbag.


 +

 RESTRAINT SYSTEMS, REPAIRS,

Air bag - fascia - passenger.

13. Disconnect 2 main harness to fascia harness

multiplugs.

14. Remove 12 bolts securing fascia.
15. With assistance remove fascia.

16. Remove 4 screws, disconnect 3 multiplugs

from switches, and remove instrument bezel
finisher.

INTERIOR TRIM COMPONENTS

REPAIRS 76-3-13

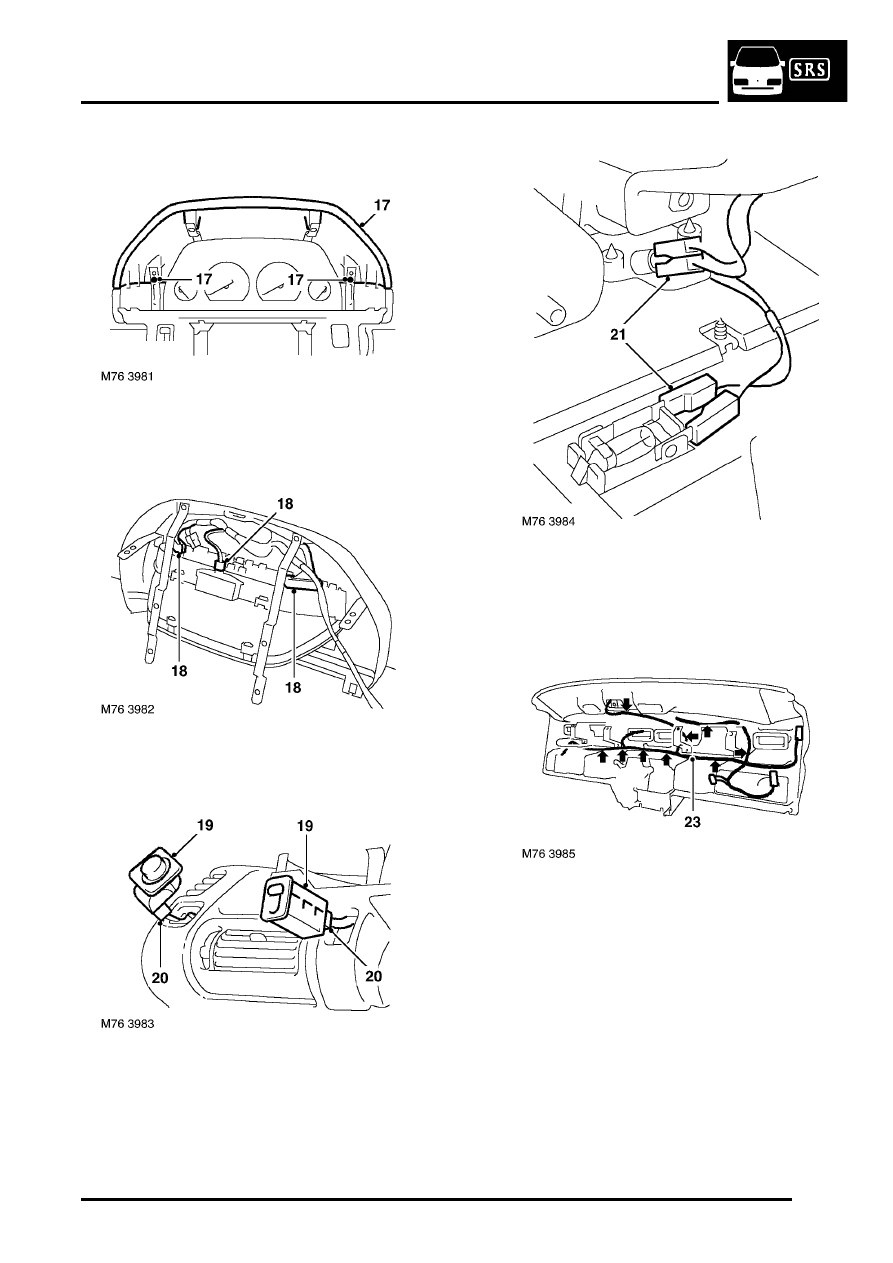

17. Remove 2 screws from instrument upper cover

and remove cover.

18. Disconnect 3 multiplugs from instrument pack.

19. Release mirror and headlamp levelling

switches.

20. Disconnect multiplugs from mirror switch and

headlamp levelling switch.

21. Disconnect 4 Lucars from glove box lamp and

switch.

22. Release 9 harness clips.
23. Feed harness through fascia and remove

harness.

INTERIOR TRIM COMPONENTS

76-3-14 REPAIRS

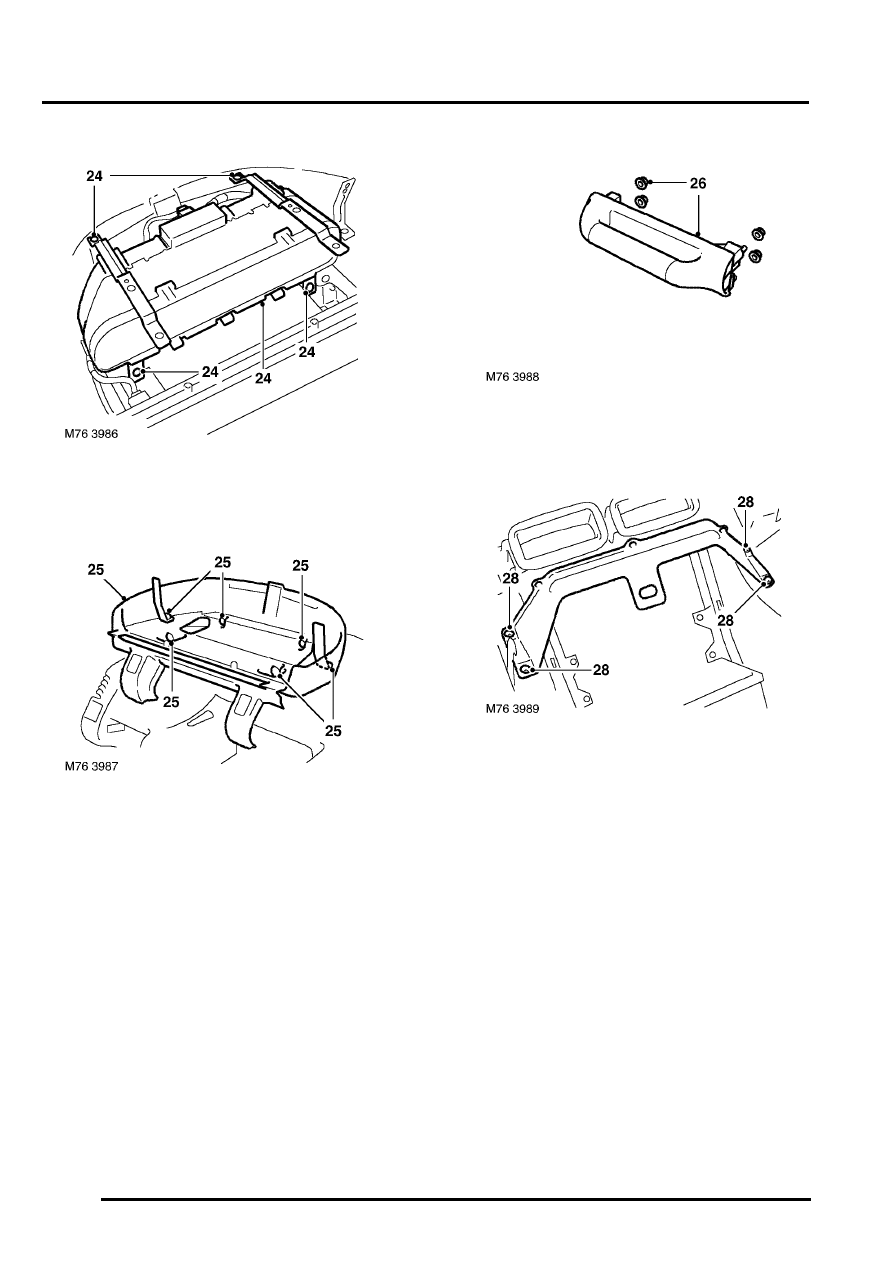

24. Remove 4 screws from instrument pack and

remove instrument pack.

25. Remove 6 screws from instrument pack lower

cover and remove cover.

26. Models without passenger airbag: Remove 4

nuts from grab handle and remove handle.

27. Remove 4 screws from centre bracket and

remove bracket.
