Freelander 1. Manual - part 181

FRONT SUSPENSION

REPAIRS

60-3

Bearing - hub

$% 60.25.14

Remove

1. Raise front of vehicle.

WARNING: Do not work on or under a
vehicle supported only by a jack. Always
support the vehicle on safety stands.

2. Remove road wheel.

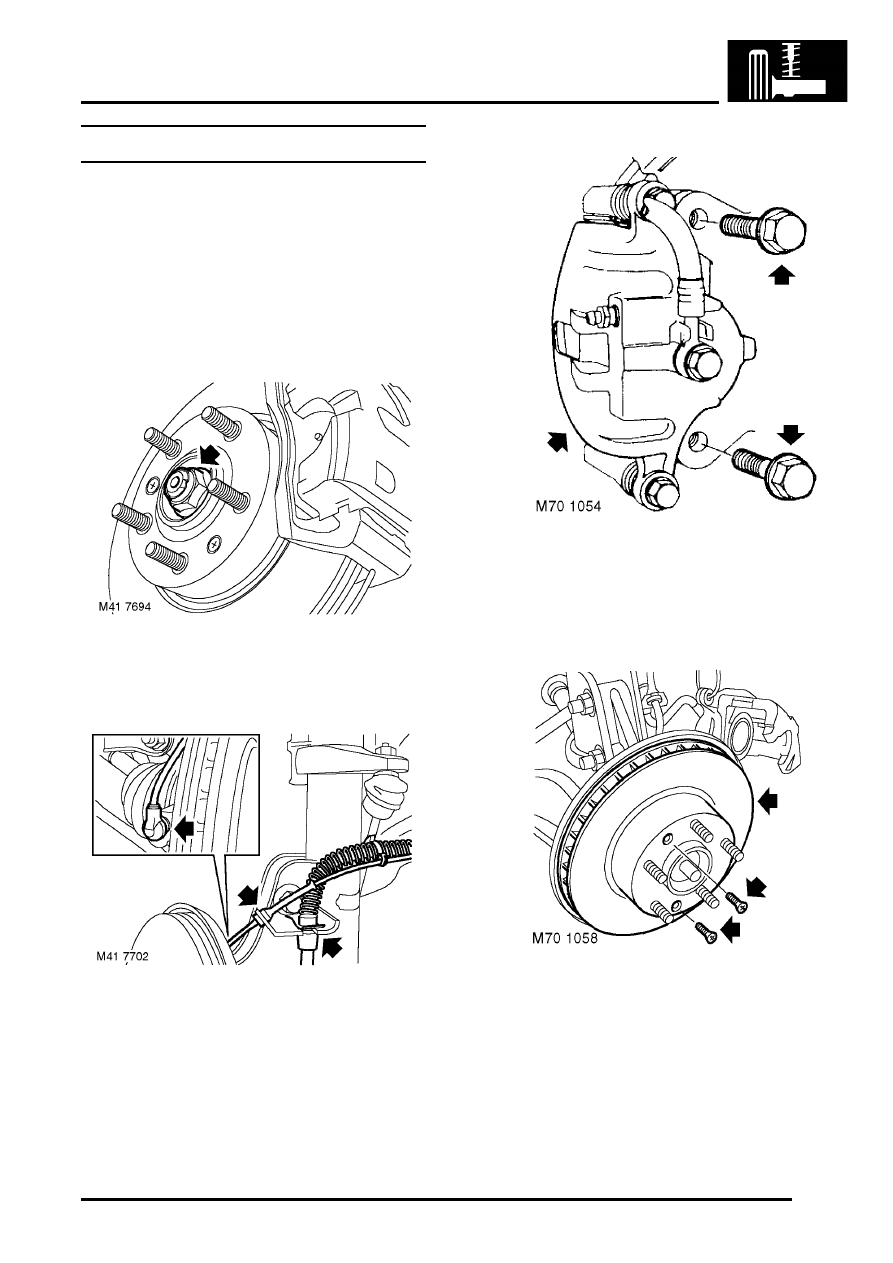

3. Release stake in drive shaft nut.
4. With an assistant applying brakes, remove and

discard drive shaft hub nut.

5. Remove clip securing RH brake hose to

support bracket, release hose from bracket.
Release ABS sensor and pad wear sensor
harnesses from bracket.

6. Remove 2 bolts securing brake caliper to hub.

Release caliper from hub and tie aside.

CAUTION: Do not allow caliper to hang on
brake hose.

7. Mark brake disc to hub relationship.
8. Remove 2 screws securing brake disc and

remove brake disc.

FRONT SUSPENSION

60-4

REPAIRS

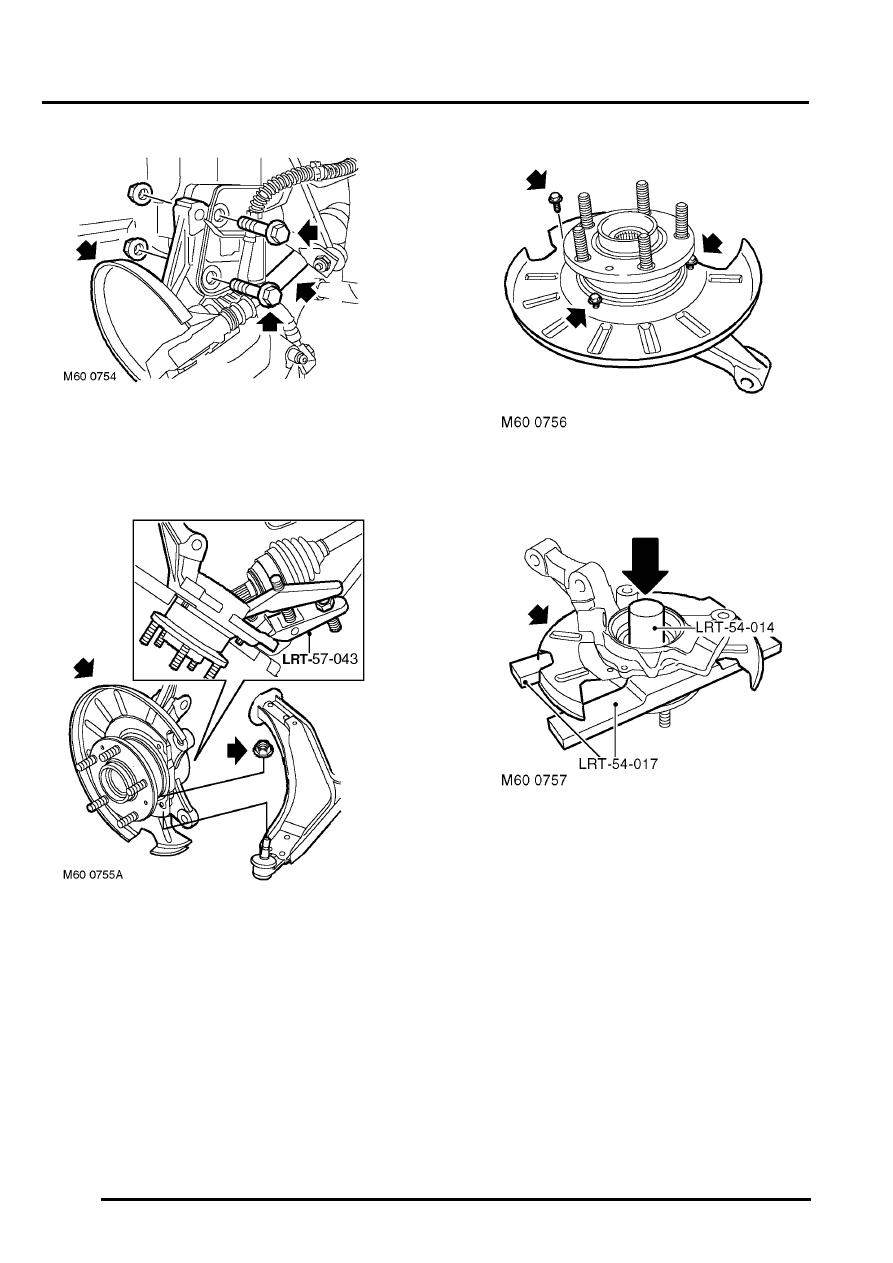

9. Remove 2 nuts and bolts securing hub to

damper.

10. Release hub from damper.
11. Release drive shaft from hub.

12. Restrain hub from rotating and remove nut from

lower swivel joint.

13. Break taper joint using  LRT-57-043.
14. Remove swivel  hub.

NOTE: Do not carry out further dismantling if
component is removed for access only.

15. Remove 3 bolts securing brake disc shield.

16. Position hub assembly to press, support on

tools LRT-54-017 and press out drive flange
using tool LRT-54-014.

17. Remove brake disc shield.

NOTE: Outer bearing track will remain on drive
flange.

FRONT SUSPENSION

REPAIRS

60-5

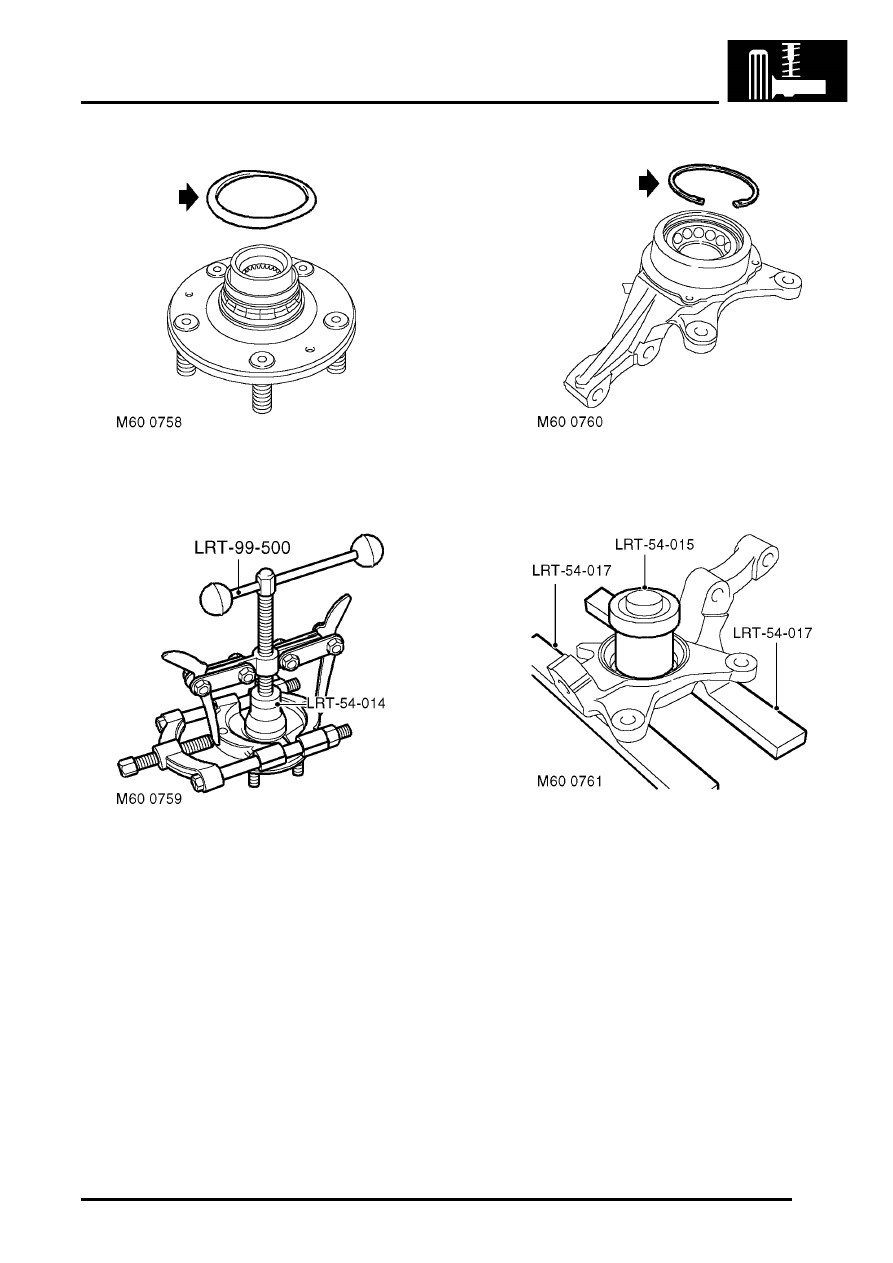

18. Remove bearing sealing plate from inner track.
19. Position drive flange in a vice.

20. Clamp both halves of a suitable bearing

separator around inner track ensuring that
inner lip fits in groove on inner track.

From 2002MY the groove in the inner track was
deleted. To remove the inner track, clamp the
separator around the bearing inner track
surface.

21. Using tool LRT-99-500 and thrust pad LRT-54-

014 withdraw inner track from drive flange.

22. Remove circlip from bearing.

23. Position hub to press and press out bearing

using tool LRT-54-015 and LRT-54-017,
discard bearing.

CAUTION: Never re-use existing bearing.

FRONT SUSPENSION

60-6

REPAIRS

Refit

1. Clean hub and drive flange.

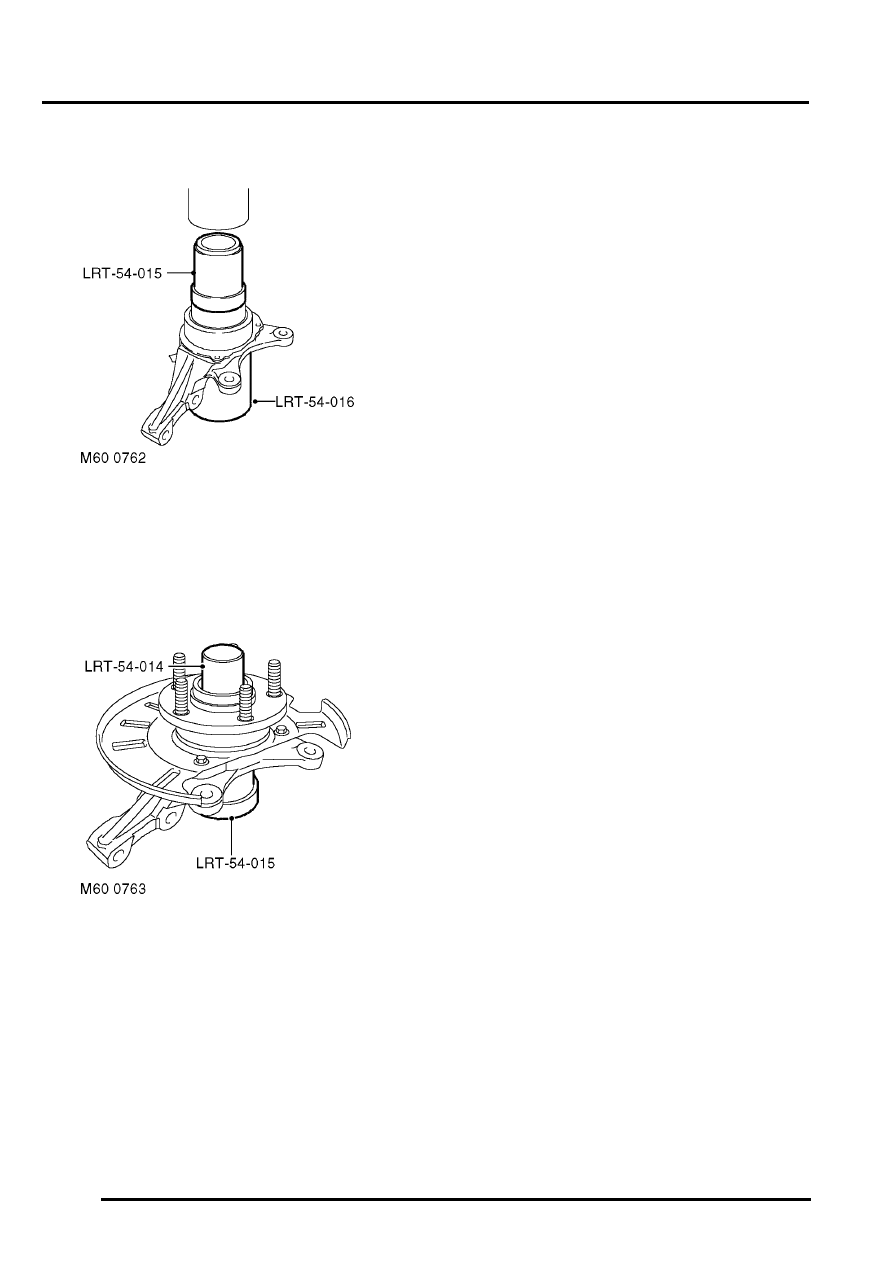

2. Support hub on tool LRT-54-016 and press in

new bearing using LRT-54-015.

3. Fit circlip to hub.
4. Fit brake disc shield, fit bolts and tighten to 8.5

Nm (6.5 lbf.ft).

5. Support bearing on tool LRT-54-015 and press

drive flange into bearing using LRT-54-014.

6. Clean drive shaft.
7. Fit hub assembly  to lower joint, fit new nut and

tighten to 65 Nm (48 lbf.ft).

8. Fit drive shaft to hub.
9. Fit hub to damper, fit nuts and bolts and tighten

to 205 Nm (151 lbf.ft).

10. Clean brake disc to drive flange mating faces.
11. Fit disc to drive flange, align reference marks, fit

screws and tighten to 5 Nm (4 lbf.ft).

12. Clean mating faces of caliper and hub.

13. Position caliper to brake disc fit bolts and

tighten to 100 Nm (74 lbf.ft).

14. Fit brake hose to abutment bracket and fit clip.
15. Clean ABS sensor, smear sensor with an anti-

seize grease and fit sensor to hub.

CAUTION: Ensure ABS sensor is fully
located into hub, so that sensor touches
pole wheel teeth.

16. Fit ABS sensor lead to bracket.
17. Fit new drive shaft nut and  tighten to 400 Nm

(295 lbf.ft). Stake nut to shaft.

18. Stake drive shaft hub nut.
19. Fit road wheel(s) and tighten nuts to 115 Nm

(85 lbf.ft).

20. Remove stands and lower vehicle.
