STEERING

REPAIRS

57-5

REPAIRS

Power steering rack

$% 57.10.01

Remove

1. Raise front of vehicle.

WARNING: Do not work on or under a
vehicle supported only by a jack. Always
support the vehicle on safety stands.

2. Remove front road wheels.

3. Remove and  discard nuts securing track rod

ball joints to steering arms.

4. Fit an M12 nut to each ball pin, flush with end of

each pin.

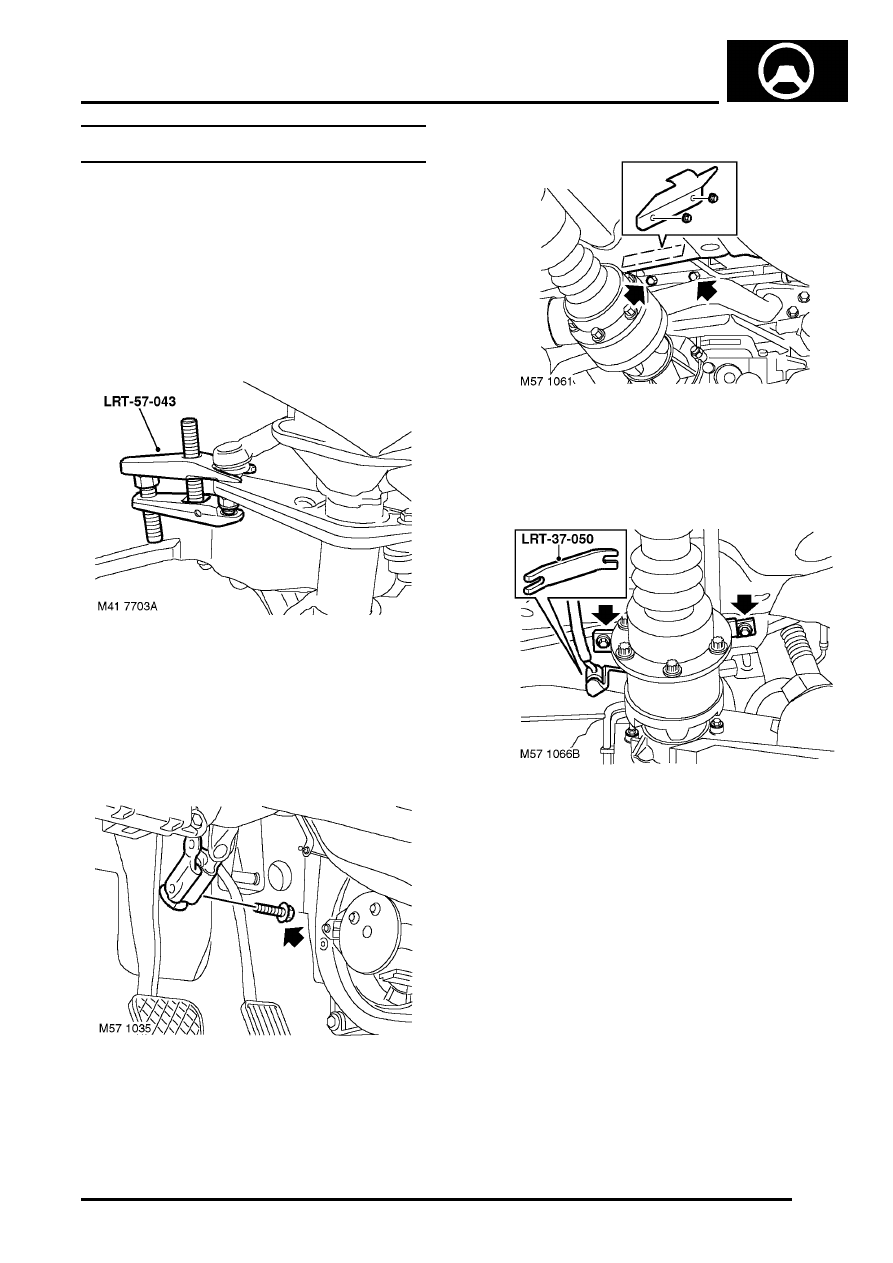

5. Using LRT-57-043, separate ball pins from RH

and LH steering arms. Remove M12 nuts and
release ball pins from steering arms.

6. Remove pinch bolt securing steering column to

PAS rack pinion.

7. KV6 models: Remove 2 nuts securing steering

rack heat shield and remove heat shield.

8. KV6 models: Remove 2 bolts securing coolant

rail to cylinder block.

9. Td4 manual models: Using tool LRT-37-050

release gear change rods from gear change
linkage.

10. Td4 manual models: Remove 2 bolts securing

gearchange linkage to bulkhead and tie aside.

STEERING

57-6

REPAIRS

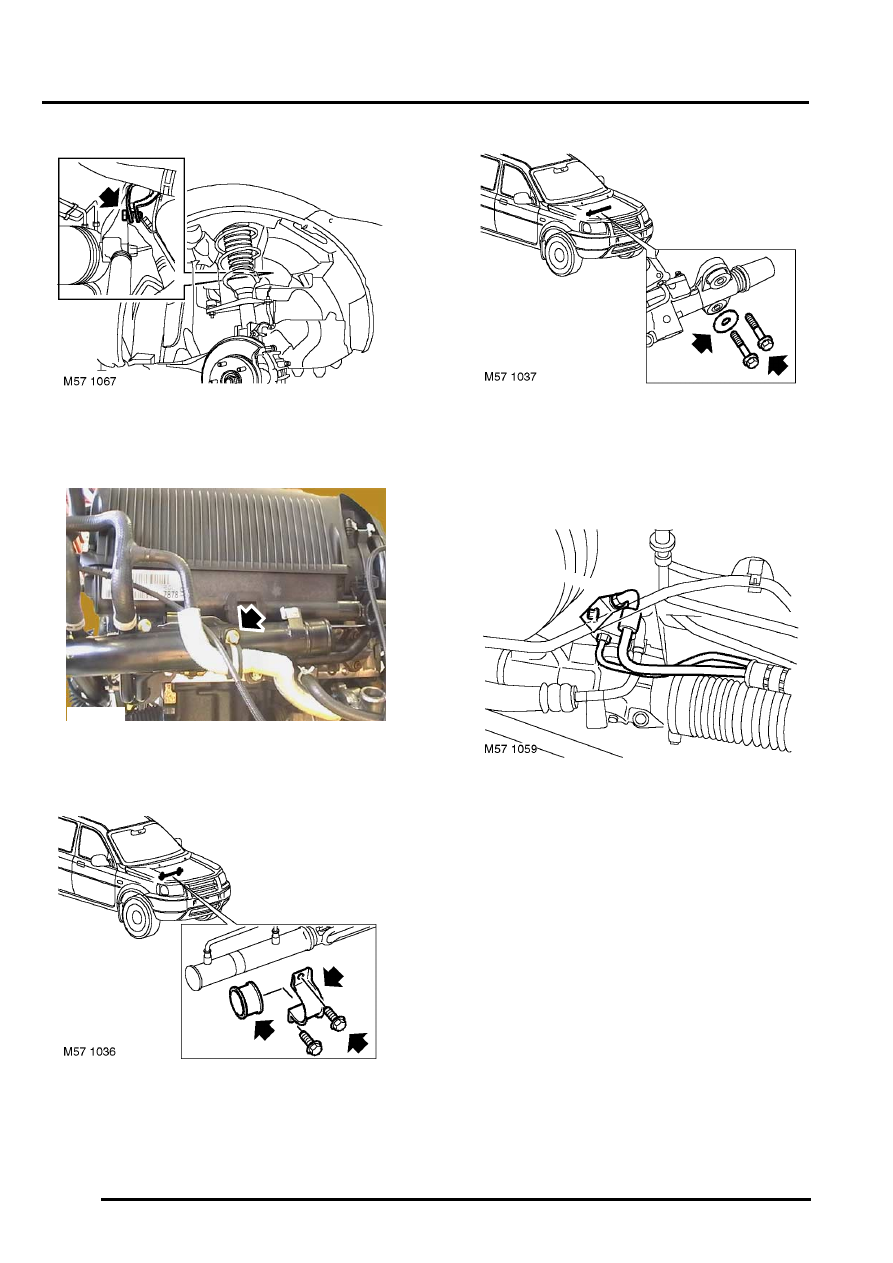

11. Td4 manual models: Remove bolt securing

IRD coolant hose 'P' clip.

12. Td4 auto models: Remove bolt securing IRD

coolant hose 'P' clip.

13. Remove 2 bolts and washers securing  PAS

rack clamp to bulkhead, discard bolts.

14. Remove  PAS rack clamp.
15. Remove rubber mount.

16. Remove and discard 2 bolts securing PAS rack

mounting to  bulkhead.

17. Release PAS rack pinion from steering column.
18. Position container to collect PAS fluid spillage.

19. Remove bolt securing pipe bracket to PAS

rack.

20. Release pipe unions and disconnect fluid pipes

from PAS rack.

CAUTION: Always fit plugs to open
connections to prevent contamination.

21. Remove and discard 'O' rings.
22. Remove bolt securing PAS pipes to clamp and

loosen clamp bolt.

23. With assistance remove PAS rack from

passenger side of vehicle.



M57 1071

STEERING

REPAIRS

57-7

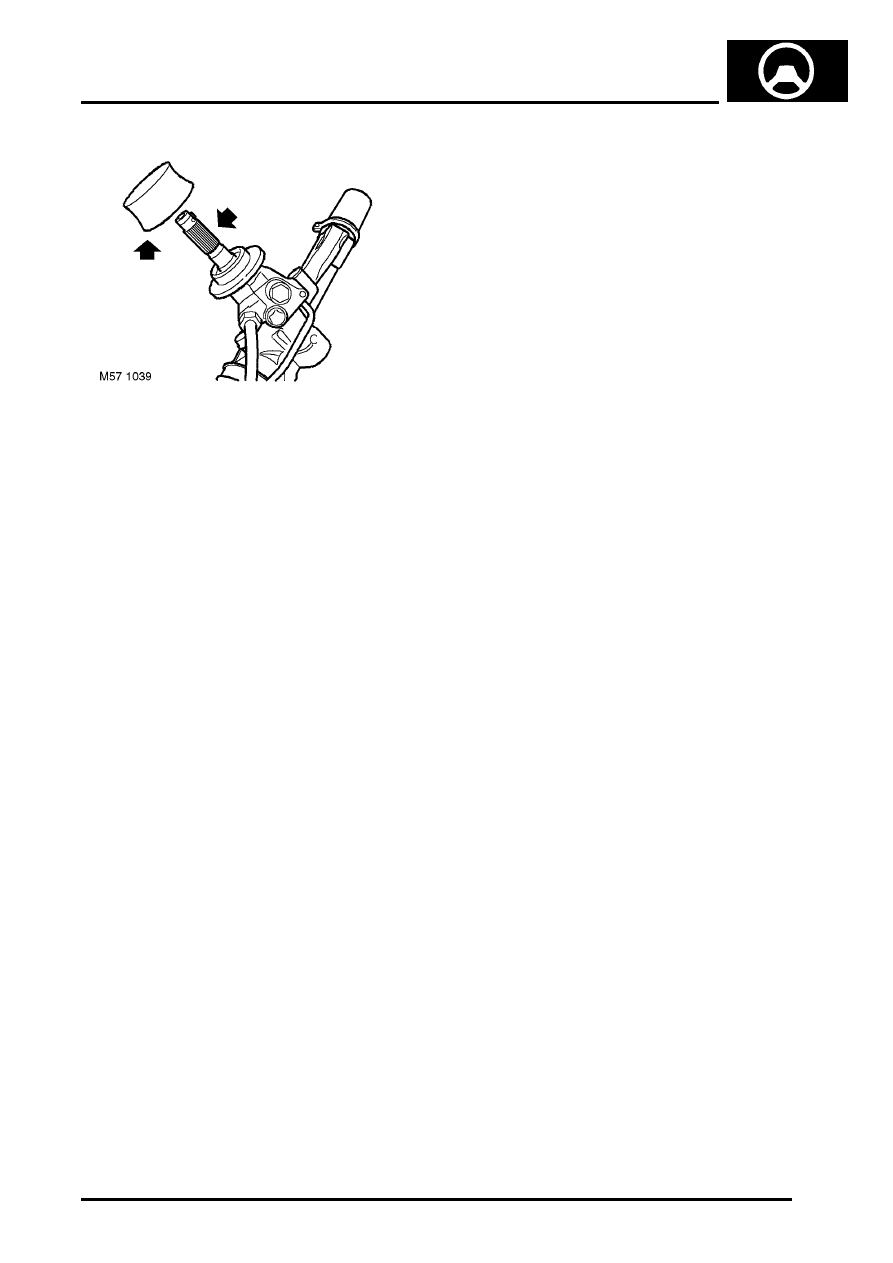

24. Remove dust seal from pinion housing.

Refit

1. Fit PAS rack to vehicle from passengers side.
2. Fit dust shield  to pinion housing.
3. Ensure pipe unions are clean.
4. Fit new 'O' rings to fluid pipes.
5. Fit fluid pipes to PAS rack but do not tighten at

this stage.

6. Align fluid pipe bracket to PAS rack,  fit bolt but

do not tighten at this stage.

7. With assistance  fit PAS rack pinion to steering

column,  ensuring column coupling is aligned
with gear input flag.

8. Fit washers and new bolts securing steering

rack mounting to bulkhead, but do not tighten at
this stage. Ensure large washer is fitted to lower
bolt.

9. Fit rubber mount and clamp to PAS rack.

10. Fit bolts securing clamp to bulkhead but do not

tighten at this stage.

11. Tighten PAS rack mounting bolts to 45 Nm (33

lbf.ft).

12. Tighten PAS rack clamp bolts to 45 Nm (33

lbf.ft).

13. Tighten PAS rack fluid feed pipe union to 18

Nm (13 lbf.ft).

14. Tighten PAS rack fluid return pipe union to 22

Nm (16 lbf.ft).

15. Tighten fluid pipe bracket to 10 Nm (7.5 lbf.ft).
16. Align PAS rack clamp and tighten bolt.
17. Align pipes to clamp fit bolt and tighten to 10

Nm (7.5 lbf.ft).

18. Fit pinch bolt to steering column and tighten to

32 Nm (24 lbf.ft).

CAUTION: Nuts and bolts must be tightened
with the weight of the vehicle on the
suspension.

19. Ensure tapers in track rod end and steering arm

are clean and rubber boot is not damaged.

20. Fit ball joints to steering arms, fit new nuts and

tighten to 55 Nm (41 lbf.ft).

21. KV6 models: Align coolant rail to cylinder

block, fit bolts and tighten to 9 Nm (7 lbf.ft).

22. KV6 models: Position heat shield, fit nuts and

tighten to 25 Nm (18 lbf.ft)

23. Td4 manual models: Align IRD hose 'P' clip fit

bolt and tighten to 25 Nm (18 lbf.ft).

24. Td4 manual models: Align gearchange

linkage to bulkhead, fit bolts and tighten to 25
Nm (18 lbf.ft).

25. Td4 manual models: Connect gear change

rods to gear change linkage.

26. Td4 auto models:Align IRD hose 'P' clip fit bolt

and tighten to 25 Nm (18 lbf.ft).

27. Fit road wheel(s) and tighten nuts to 115 Nm

(85 lbf.ft).

28. Remove stands and lower vehicle.
29. Bleed PAS system.



 +

 STEERING, ADJUSTMENTS, Power

assisted steering (PAS) system - bleed.

30. Check and adjust front wheel alignment.



 +

 STEERING, ADJUSTMENTS, Front

wheel alignment - check & adjust.

STEERING

57-8

REPAIRS

Gaiter - PAS rack

$% 57.10.29

Remove

1. Remove PAS rack.



 +

 STEERING, REPAIRS, Power

steering rack.

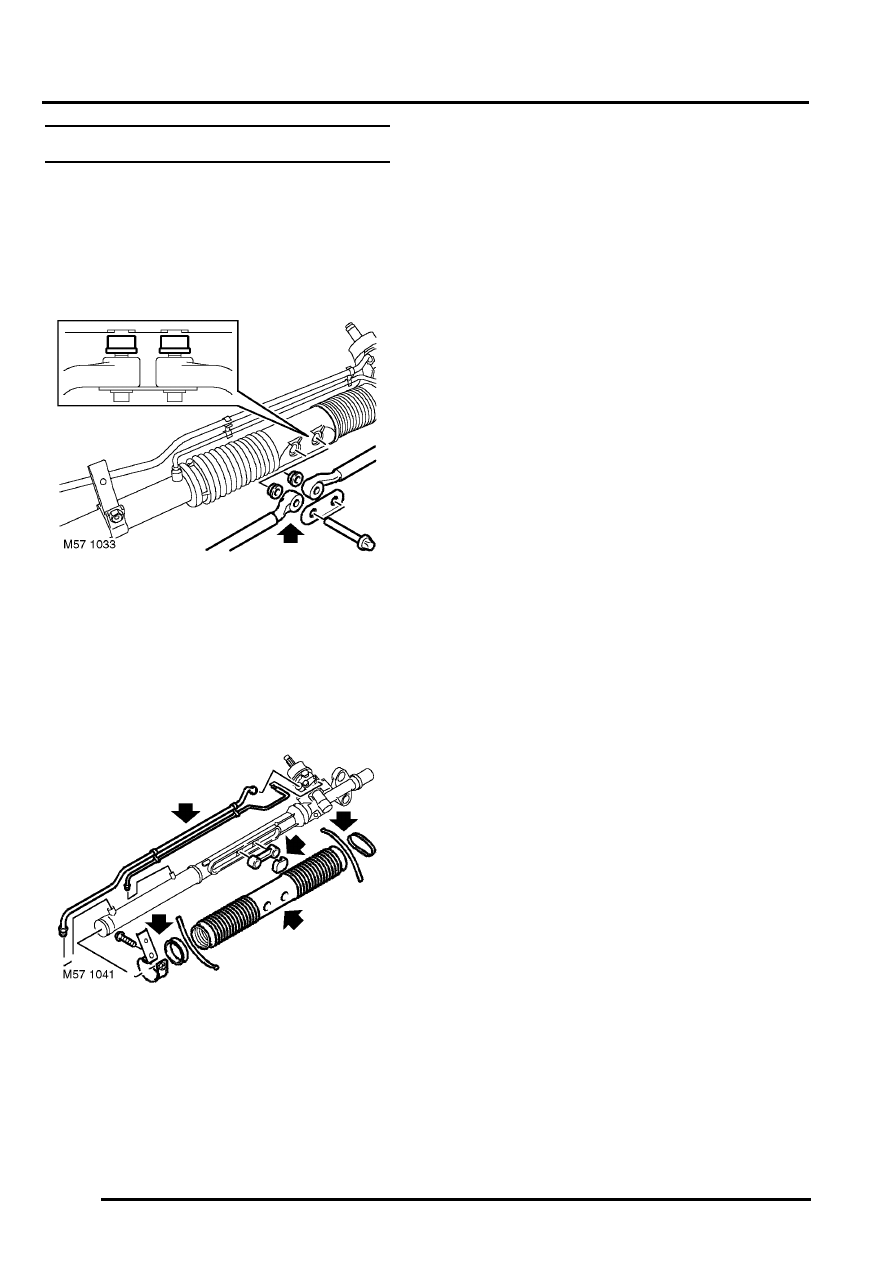

2. Hold PAS rack securely and remove 2 Torx

bolts securing track rods. Discard bolts.

3. Remove support plate.
4. Remove  track rods and spacers.

CAUTION: Note orientation of spacers
before dismantling.

5. Remove clips from PAS rack ram feed pipes.
6. Loosen 4 pipe unions and remove both ram

feed pipes.

CAUTION: Always fit plugs to open
connections to prevent contamination.

7. Remove clamp bolt from fluid pipe support

bracket and remove bracket.

8. Remove 2 gaiter securing clips.
9. Remove  gaiter sealing ring.

10. Remove  gaiter.
11. Remove  gaiter sealing band.
12. Remove slider and clip assembly.
13. Remove clip from slider.

Refit

1. Clean remains of lubricant from PAS rack slider

and clip.

2. Fit clip to slider and fit slider assembly to PAS

rack.

3. Apply grease supplied in the gaiter kit to

exposed rack shaft, slider and clip.

4. Fit gaiter sealing band.
5. Fit gaiter.
6. Fit gaiter sealing ring.
7. Align gaiter to slider and having ensured slider

is correctly located, use track rod securing bolts
to hold gaiter in position, without tightening
bolts,  so to activate Loctite.

CAUTION: Do not screw bolts in more than
4 or 5 turns.

8. Ensure gaiter is not twisted, and fit gaiter

securing clips.

9. Fit fluid pipe support bracket and secure with

bolt.

10. Ensure pipe unions and  rack ports are clean.
11. Fit both ram feed pipes and tighten small

diameter pipe to 18 Nm (13 lbf.ft)and large
diameter pipe to 24 Nm (18 lbf.ft).

12. Fit clips to pipes.
13. Remove track rod bolts securing bolts used to

align gaiter, fit spacers, track rods and support
plate to  PAS rack.

CAUTION: Ensure spacers are aligned and
fitted correctly.
