INTERMEDIATE REDUCTION DRIVE

REPAIRS

41-13

8. Position lower engine steady, 'TOP' mark

uppermost. Fit bolt but do not tighten at this
stage.

9. Connect coolant hoses and secure with clips.

10. Connect breather hose to IRD housing.
11. Fit manifold heat shield and fit nut securing

heat shield to pinion housing finger tight.

12. Fit bolts securing manifold heat shield to IRD

support bracket and tighten to 9 Nm (7 lbf.ft).

13. Fit nut securing heat shield to IRD and tighten

to 45 Nm (33 lbf.ft).

14. Final tighten nut securing manifold heat shield

to IRD pinion housing to 25 Nm (18 lbf.ft).

15. Clean propeller shaft flange and mating face.
16. Fit propeller shaft to IRD flange and align

marks. Tighten nuts and bolts to 40 Nm (30
lbf.ft).

17. Inspect drive shaft oil seal, renew if worn or

damaged.

18. Clean drive shaft and flange splines.
19. Fit new circlip to drive shaft.
20. With assistance, pull hub outwards, align drive

shaft and fit to IRD taking care not to damage
oil seal.

CAUTION: Pull the drive shaft to ensure the
circlip is fully engaged and retains the shaft.

21. Fit splash shield and secure with bolts.
22. Fit exhaust front pipe.



 +

 MANIFOLDS & EXHAUST SYSTEMS

- K SERIES KV6, REPAIRS, Front pipe - Non
NAS.

23. Fit rear beam.



 +

 FRONT SUSPENSION, REPAIRS,

Rear beam.

24. Final tighten bolt securing lower engine steady

to IRD support bracket to 100 Nm (74 lbf.ft).

25. Fill IRD to correct level with fluid.



 +

 INTERMEDIATE REDUCTION

DRIVE, ADJUSTMENTS, Intermediate
reduction drive (IRD) fluid - drain & refill -
Non NAS.


 +

 INTERMEDIATE REDUCTION

DRIVE, ADJUSTMENTS, Intermediate
reduction drive (IRD) lubrication system -
drain & refill - NAS.

26. NAS models: Fit RH catalytic converter.



 +

 EMISSION CONTROL, REPAIRS,

Catalytic converter - RH - KV6 - NAS.

27. NAS models: Fit LH exhaust manifold gasket.



 +

 MANIFOLDS & EXHAUST SYSTEMS

- K SERIES KV6, REPAIRS, Gasket(s) -
exhaust manifold - LH - NAS.

28. Fill gearbox with fluid.



 +

 AUTOMATIC GEARBOX - JATCO,

ADJUSTMENTS, Gearbox fluid - drain &
refill.

29. Connect battery earth lead.
30. Refill cooling system.



 +

 COOLING SYSTEM - K SERIES KV6,

ADJUSTMENTS, Coolant - drain and refill.

INTERMEDIATE REDUCTION DRIVE

41-14

REPAIRS

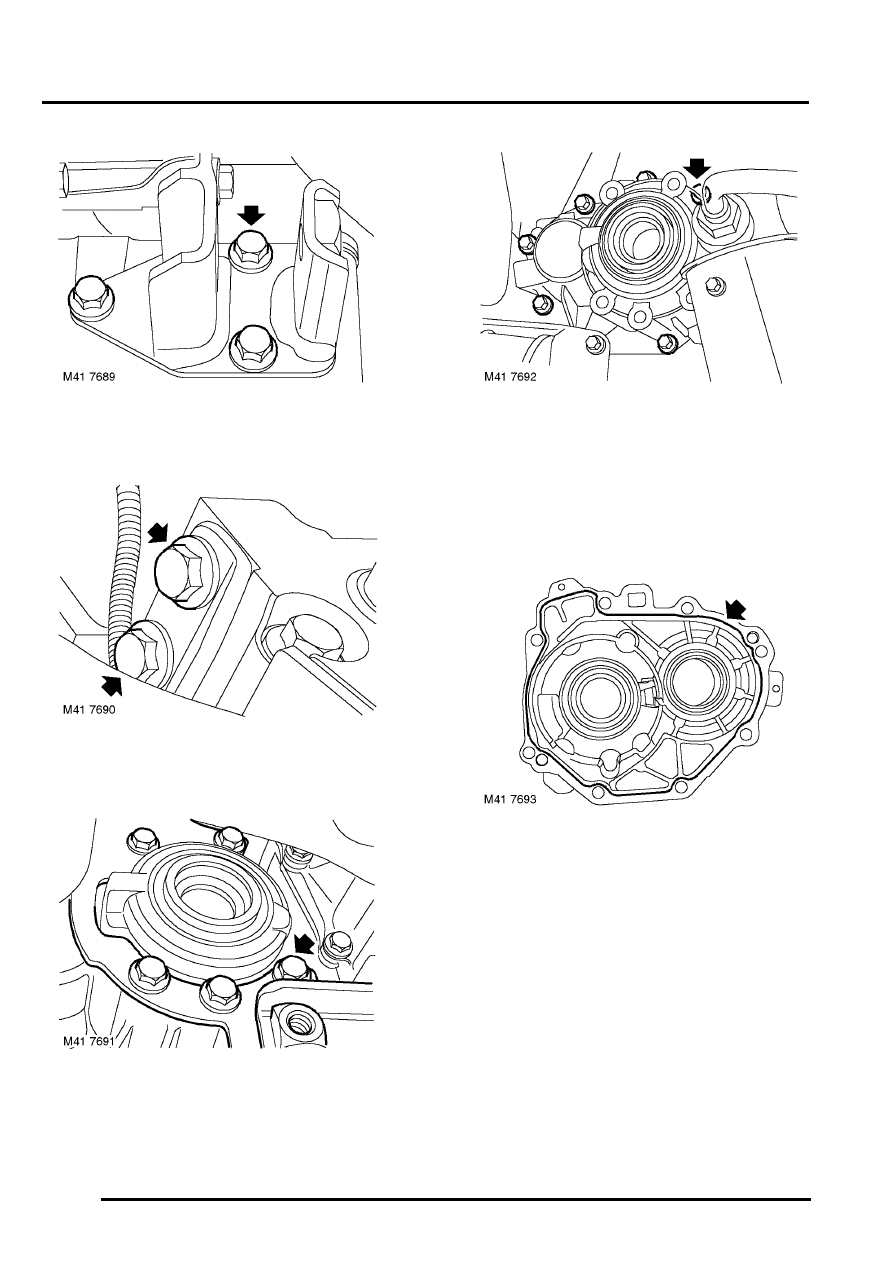

Gasket -  end cover - IRD housing - Td4

$% 41.27.05

Remove

1. Drain fluid from IRD.



 +

 INTERMEDIATE REDUCTION

DRIVE, ADJUSTMENTS, Intermediate
reduction drive (IRD) fluid - drain & refill -
Non NAS.

2. Remove drive shaft RH seal.



 +

 INTERMEDIATE REDUCTION

DRIVE, REPAIRS, Seal - driveshaft - RH.

3. Remove nut securing manifold heat shield to

IRD unit.

4. Remove nut securing heat shield to IRD pinion

housing.

5. Remove 2 bolts securing heat shield and

remove heat shield.

6. Remove lower engine steady.



 +

 ENGINE - Td4, REPAIRS, Engine

steady - lower.

7. Remove 3 bolts securing IRD support bracket

to sump.

8. Remove 2 bolts securing support bracket to

IRD and remove bracket.

9. Remove 3 bolts, securing IRD upper support

bracket to cylinder block.

10. Remove 2 bolts securing upper support bracket

to IRD and remove bracket.

11. Remove 8 bolts securing end cover to main

case of IRD.

12. Remove end cover.

Refit

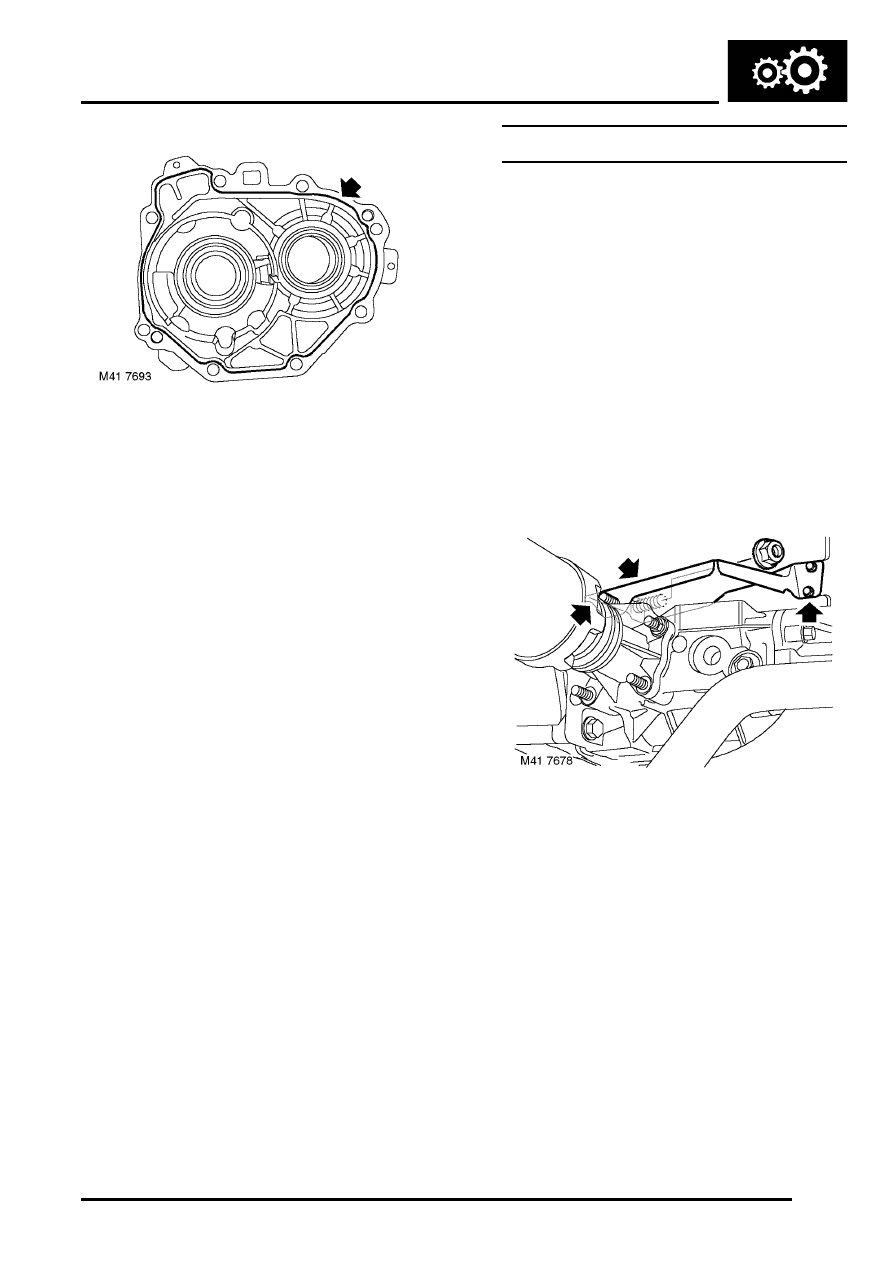

1. Clean remains of old sealant from mating faces

of end cover and IRD main case.

INTERMEDIATE REDUCTION DRIVE

REPAIRS

41-15

2. Apply a narrow bead of sealant, Part No. STC

3254 to mating face of end cover.

3. Fit end cover to IRD and tighten bolts

progressively to 30 Nm (22 lbf.ft).

4. Fit IRD support bracket and tighten bolts

sufficiently only to pull mating faces together.

5. Final tighten bolts securing IRD support

brackets in the following sequence:

l

M10 bolts securing support brackets to IRD
50 Nm (37 lbf.ft)

l

3 bolts securing support bracket to cylinder
block 25 Nm (18 lbf.ft)

l

3 bolts securing support bracket to sump at
45 Nm (33 lbf.ft).

6. Fit lower engine steady.



 +

 ENGINE - Td4, REPAIRS, Engine

steady - lower.

7. Fit heat shield.
8. Fit nut securing heat shield to IRD and tighten

to 45 Nm (33 lbf.ft).

9. Fit bolts securing manifold heat shield to IRD

support bracket and tighten to 9 Nm (7 lbf.ft).

10. Fit nut securing heat shield to IRD pinion

housing and tighten to 30 Nm (22 lbf.ft).

11. Fit drive shaft RH seal.



 +

 INTERMEDIATE REDUCTION

DRIVE, REPAIRS, Seal - driveshaft - RH.

12. Fill IRD to correct level with fluid.



 +

 INTERMEDIATE REDUCTION

DRIVE, ADJUSTMENTS, Intermediate
reduction drive (IRD) fluid - drain & refill -
Non NAS.

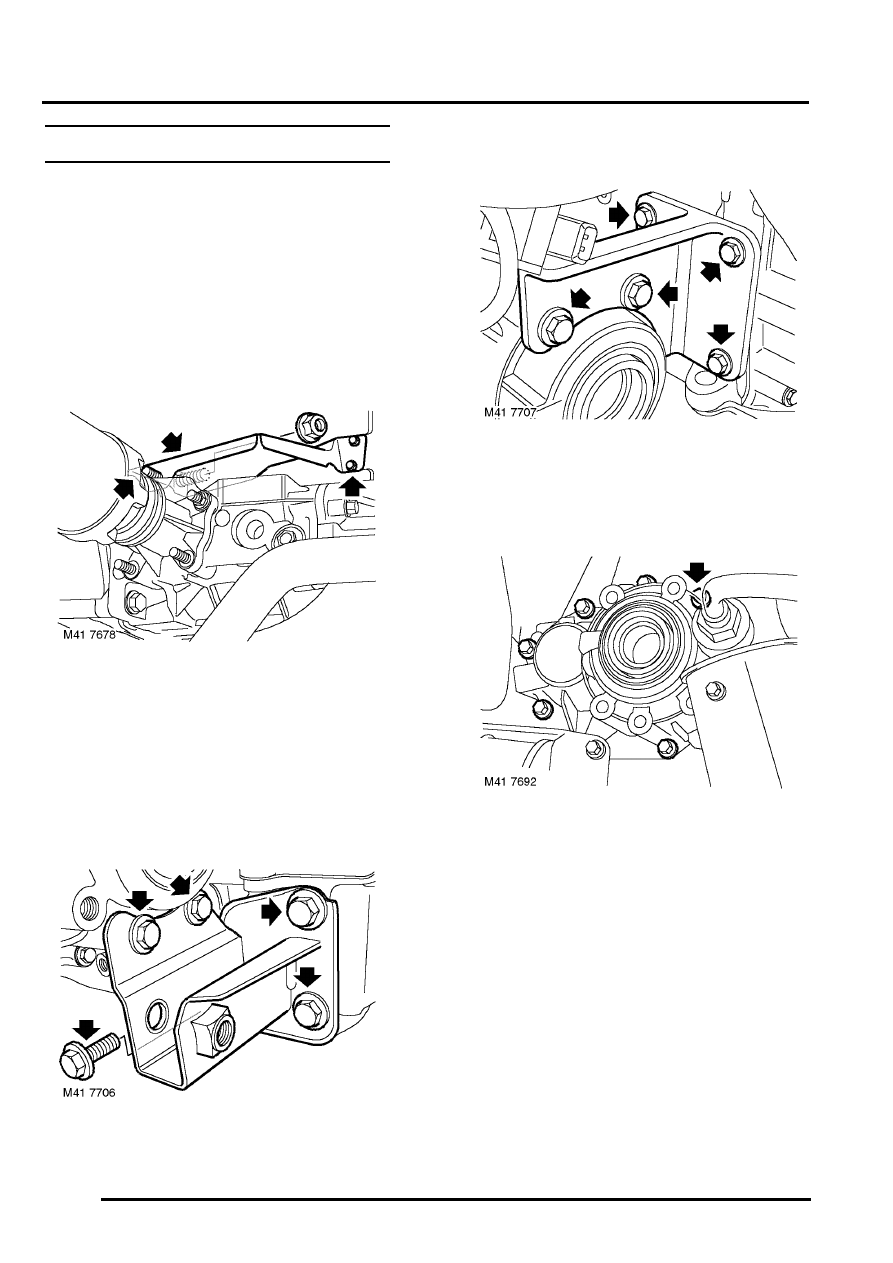

Gasket -  end cover - IRD housing - KV6

$% 41.27.05

Remove

1. Drain fluid from IRD.



 +

 INTERMEDIATE REDUCTION

DRIVE, ADJUSTMENTS, Intermediate
reduction drive (IRD) fluid - drain & refill -
Non NAS.


 +

 INTERMEDIATE REDUCTION

DRIVE, ADJUSTMENTS, Intermediate
reduction drive (IRD) lubrication system -
drain & refill - NAS.

2. NAS models: Remove RH catalytic converter.



 +

 EMISSION CONTROL, REPAIRS,

Catalytic converter - RH - KV6 - NAS.

3. Remove drive shaft RH seal.



 +

 INTERMEDIATE REDUCTION

DRIVE, REPAIRS, Seal - driveshaft - RH.

4. Non NAS models:Remove nut securing

manifold heat shield to IRD unit.

5. Non NAS models:Remove nut securing heat

shield to IRD pinion housing.

6. Non NAS models:Remove 2 bolts securing

heat shield and remove heat shield.

7. Remove lower engine steady.



 +

 ENGINE - K SERIES KV6, REPAIRS,

Engine steady - lower.

INTERMEDIATE REDUCTION DRIVE

41-16

REPAIRS

8. Remove 3 bolts securing IRD support bracket

to sump.

9. Remove 2 bolts securing IRD support bracket

to engine front mounting plate.

10. Remove 5 bolts securing support bracket to

IRD and remove bracket.

11. Remove 8 bolts securing end cover to main

case of IRD.

12. Remove end cover.

Refit

1. Clean remains of old sealant from mating faces

of end cover and IRD main case.

2. Apply a narrow bead of sealant, Part No. STC

3254 to mating face of end cover.

3. Fit end cover to IRD and tighten bolts

progressively to 30 Nm (22 lbf.ft).

4. Fit IRD support bracket and tighten bolts

sufficiently only to pull mating faces together.

5. Final tighten all bolts in following sequence:

l

5 bolts securing support bracket to IRD 50
Nm (37 lbf.ft)

l

2 bolts securing support bracket to engine
front mounting bracket 50 Nm (37 lbf.ft)

l

3 bolts securing support bracket to sump 45
Nm (33 lbf.ft).

6. Fit lower engine steady.



 +

 ENGINE - K SERIES KV6, REPAIRS,

Engine steady - lower.

7. Non NAS models: Fit heat shield.
