5. Fit new Torx screws and wave washers, tighten

Torx screws to 1.5 Nm (1.1 lbf.ft).

6. Connect multiplug to TP sensor.
7. Operate throttle cable cam 2 or 3 times and

ensure that full travel to the throttle open and
the throttle closed positions is available.

8. Fit acoustic cover.



 +

 ENGINE - K SERIES KV6, REPAIRS,

Cover - engine acoustic.

9. Connect battery earth lead.

NOTE: A ‘throttle initialisation’ procedure
MUST be carried out using TestBook whenever
the TP sensor is removed or renewed.

Sensor - thermostat monitoring (TM) -
KV6 - NAS

$% 18.30.21

Remove

1. Disconnect battery earth lead.
2. Remove coolant expansion tank cap to release

pressure and refit cap.

WARNING: Since injury such as scalding
could be caused by escaping steam or
coolant, do not remove the filler cap from
the coolant expansion tank while the
system is hot.

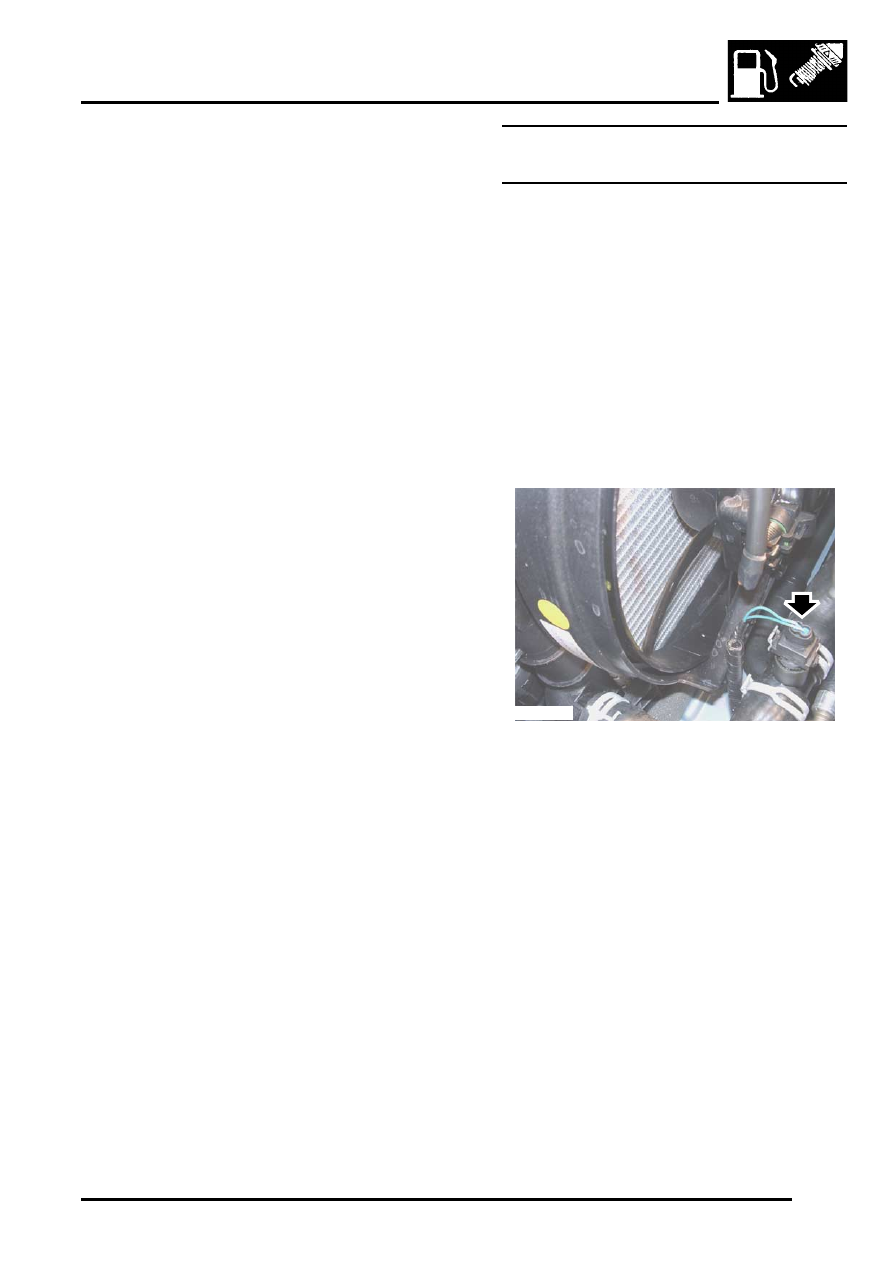

3. Position absorbent cloth under TM sensor to

collect spillage.

4. Disconnect multiplug from TM sensor.
5. Release and remove sensor. Discard seal.

Refit

1. Clean sensor and mating face.
2. Using a new seal, fit and secure sensor.
3. Connect multiplug to sensor.
4. Remove absorbent cloth.
5. Check for leaks and fill expansion tank to 'MAX'

mark.

6. Connect battery earth lead.

M18 0764

ENGINE MANAGEMENT SYSTEM - SIEMENS

18-3-10 REPAIRS

Sensor - camshaft position (CMP)

$% 18.30.24

Remove

1. Disconnect battery earth lead.
2. Remove engine acoustic cover.



 +

 ENGINE - K SERIES KV6, REPAIRS,

Cover - engine acoustic.

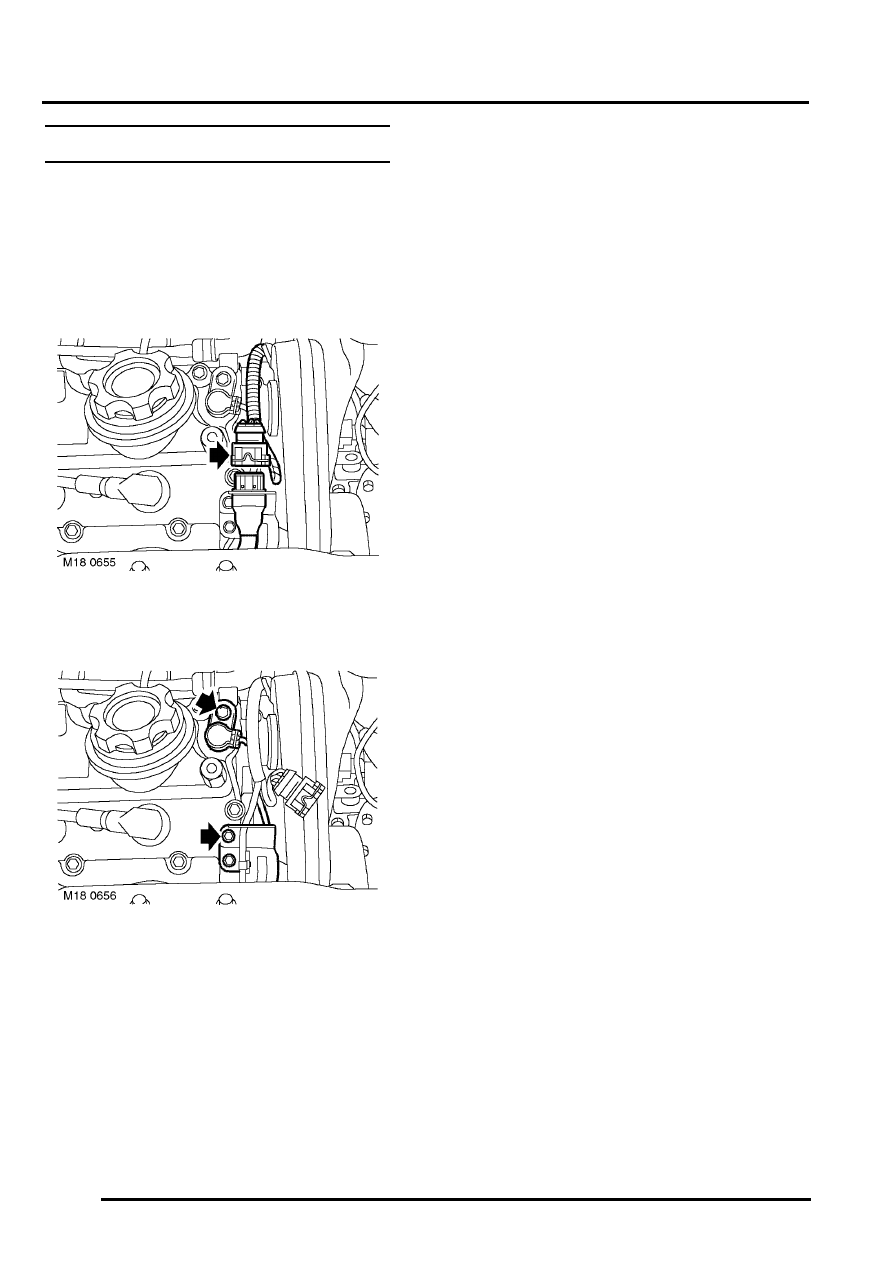

3. Release CMP multiplug from bracket and

disconnect multiplug.

4. Remove bolt securing CMP sensor multiplug

bracket and release CMP sensor lead from
behind bracket.

5. Remove bolt securing CMP sensor to camshaft

cover.

6. Remove CMP sensor and discard seal.

Refit

1. Clean CMP sensor and mating face.
2. Lubricate new seal with clean engine oil and fit

to CMP sensor.

3. Position CMP sensor, fit and tighten bolt to 8

Nm (6 lbf.ft).

4. Feed CMP sensor lead behind multiplug

bracket, align bracket, fit bolt and tighten to 8
Nm (6 lbf.ft).

5. Connect CMP sensor multiplug and secure to

bracket.

6. Fit engine acoustic cover.



 +

 ENGINE - K SERIES KV6, REPAIRS,

Cover - engine acoustic.

7. Connect battery earth lead.

ENGINE MANAGEMENT SYSTEM - SIEMENS

REPAIRS 18-3-11

Sensor - knock (KS)

$% 18.30.28

Remove

1. Disconnect battery earth lead.
2. Remove LH inlet manifold.



 +

 MANIFOLDS & EXHAUST SYSTEMS

- K SERIES KV6, REPAIRS, Gasket - inlet
manifold - LH.

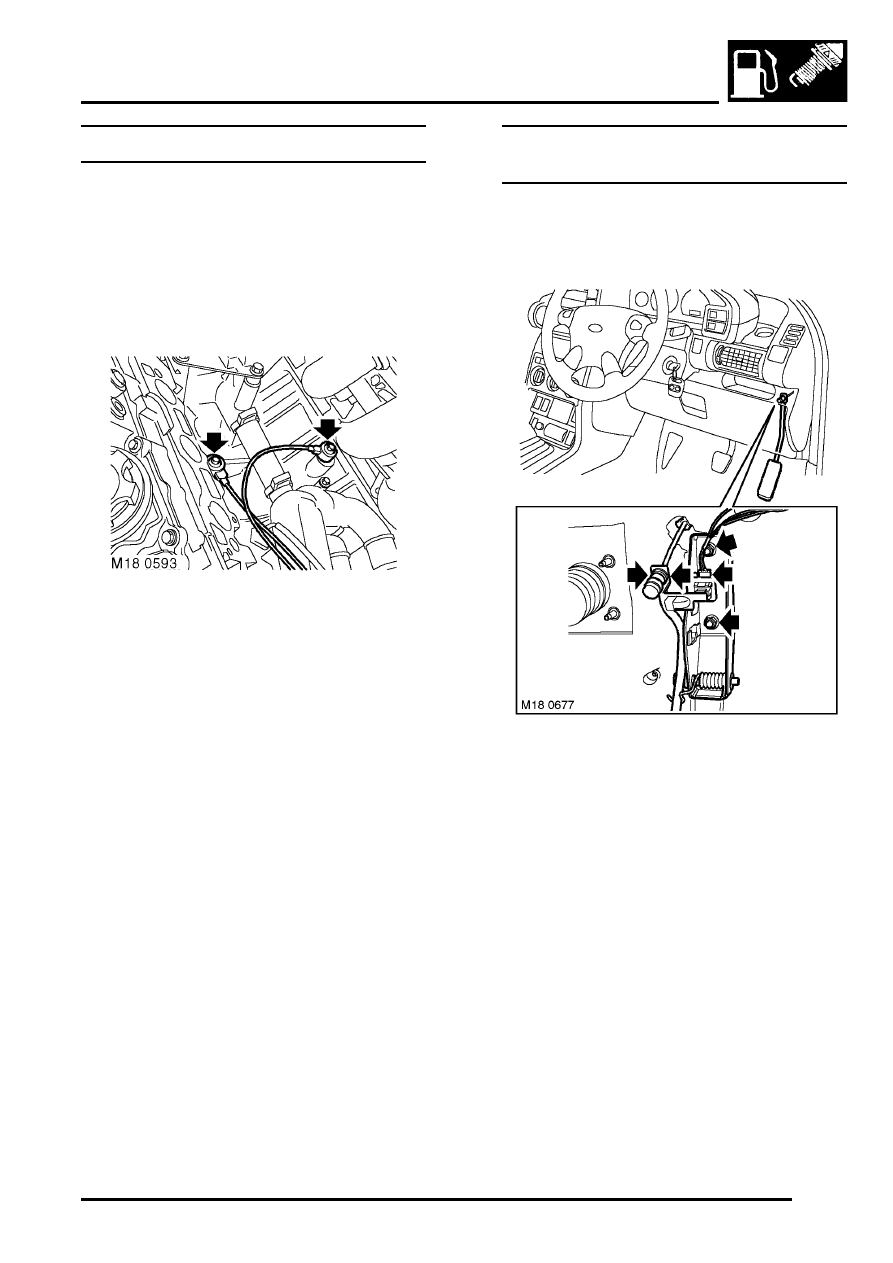

3. Disconnect KS multiplug.
4. Note the routing of each KS harness.
5. Remove 2 bolts securing KS to cylinder block

and remove sensors.

Refit

1. Clean KS and mating faces on cylinder block.
2. Position KS, ensure that harnesses are

correctly routed, fit and tighten bolts to 25 Nm
(18 lbf.ft).

3. Connect KS multiplug.
4. Fit LH inlet manifold.



 +

 MANIFOLDS & EXHAUST SYSTEMS

- K SERIES KV6, REPAIRS, Gasket - inlet
manifold - LH.

5. Connect battery earth lead.

Sensor - throttle pedal position - Non
NAS

$% 18.30.36

Remove

1. Remove 2 nuts securing throttle pedal

assembly to bulkhead.

2. Release clip securing throttle inner cable to

throttle pedal and disconnect inner cable from
pedal.

3. Disconnect multiplug from throttle pedal

sensor.

4. Remove throttle pedal assembly from vehicle.

ENGINE MANAGEMENT SYSTEM - SIEMENS

18-3-12 REPAIRS

5. Release throttle pedal sensor from sensor

bracket on throttle pedal assembly.

6. Release clips securing sensor bracket to pedal

assembly and remove bracket.

Refit

1. Fit sensor bracket to throttle pedal assembly

and secure with clips

2. Position sensor and push fully into bracket on

pedal assembly.

3. To correctly position throttle pedal sensor,

move throttle pedal to the closed position and
ensure that sensor is in contact with tang on
throttle pedal.

4. Connect multiplug to throttle pedal sensor.
5. Connect throttle inner cable to throttle pedal

and secure with clip.

6. Position throttle pedal assembly to bulkhead, fit

and tighten nuts to 25 Nm (18 lbf.ft).

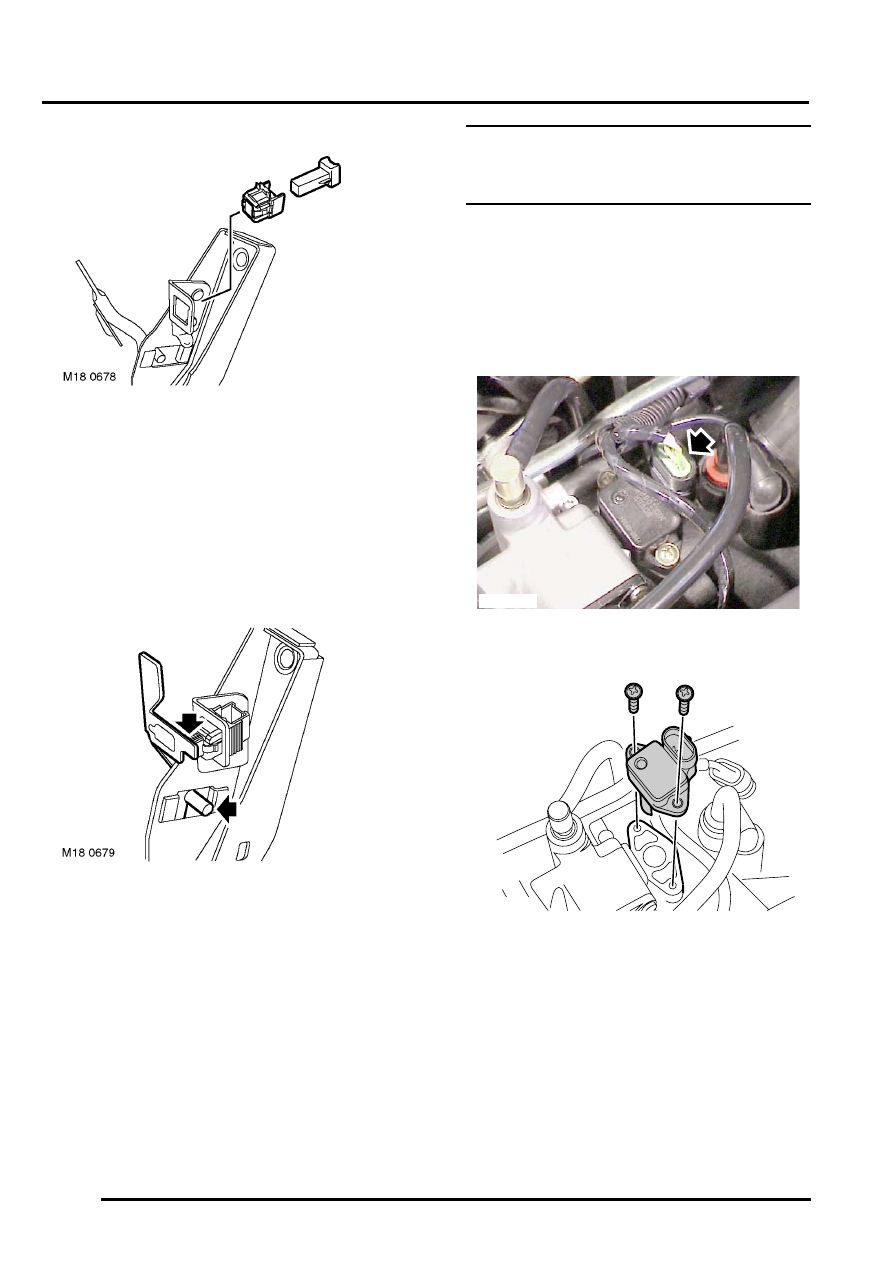

Sensor - combined - manifold absolute
pressure/Intake air temperature (MAP/
IAT)

$% 19.22.26

Remove

1. Disconnect battery earth lead.
2. Remove engine acoustic cover.



 +

 ENGINE - K SERIES KV6, REPAIRS,

Cover - engine acoustic.

3. Disconnect multiplug from MAP/IAT sensor.

4. Remove 2 screws securing MAP/IAT sensor to

inlet manifold chamber, remove sensor.
