ENGINE MANAGEMENT SYSTEM - SIEMENS

REPAIRS

18-3-1

ENGINE MANAGEMENT SYSTEM - SIEMENS

REPAIRS

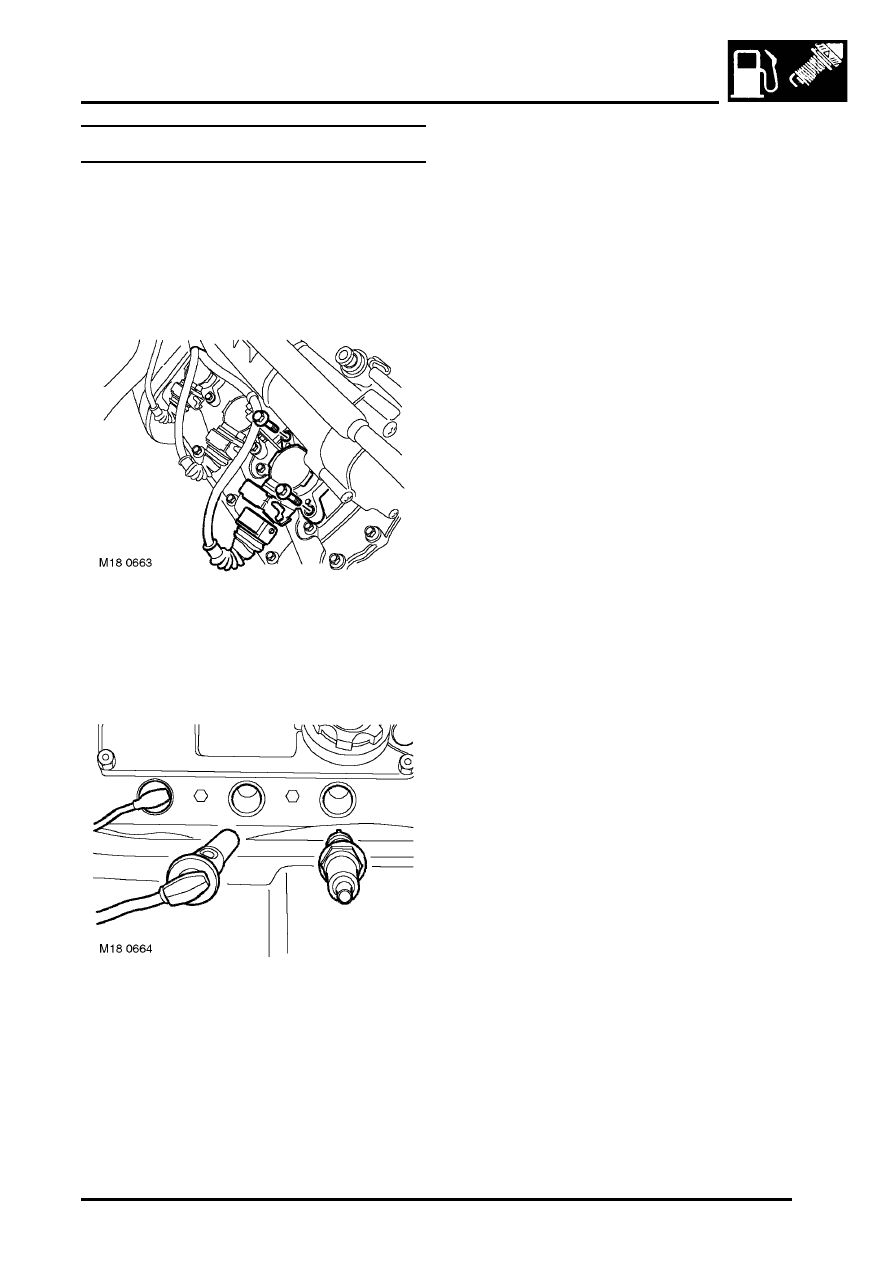

Spark plugs

$% 18.20.02

Remove

1. Disconnect battery earth lead.
2. Remove engine acoustic cover.



 +

 ENGINE - K SERIES KV6, REPAIRS,

Cover - engine acoustic.

3. RH bank only: Release locking clips and

disconnect multiplugs from plug top coils.

4. RH bank only: Remove 6 bolts securing plug

top coils to RH camshaft cover and remove
coils.

5. LH bank only: Noting their fitted positions,

disconnect ht leads.

6. Using a 16 mm plug socket, remove spark

plugs from both cylinder heads.

Refit

1. Set gap of each new spark plug to 1.00 mm.
2. Fit spark plugs and tighten to 25 Nm (18 lbf.ft).
3. LH bank only: Connect ht leads.
4. RH bank only: Fit plug top coils to spark plugs.
5. RH bank only: Fit bolts securing plug top coils

to RH camshaft cover and tighten to 9 Nm (6.5
lbf.ft).

6. RH bank only: Connect multiplugs to plug top

coils and secure with locking clips.

7. Fit engine acoustic cover.



 +

 ENGINE - K SERIES KV6, REPAIRS,

Cover - engine acoustic.

8. Connect battery earth lead.

ENGINE MANAGEMENT SYSTEM - SIEMENS

18-3-2

REPAIRS

Coil - each - LH bank

$% 18.20.46

Remove

1. Disconnect battery earth lead.
2. Remove engine acoustic cover.



 +

 ENGINE - K SERIES KV6, REPAIRS,

Cover - engine acoustic.

3. Release ht lead from plug top coil.
4. Release locking clip and disconnect multiplug

from plug top coil.

5. Remove nut, release earth lead, remove bolt

securing plug top coil to LH inlet manifold and
remove coil.

Refit

1. Fit plug top coil to LH inlet manifold, position

earth lead, fit and tighten nut and bolt to 9 Nm
(6.5 lbf.ft).

2. Connect multiplug to plug top coil and secure

with locking clip.

3. Connect ht lead to plug top coil.
4. Fit engine acoustic cover.



 +

 ENGINE - K SERIES KV6, REPAIRS,

Cover - engine acoustic.

5. Connect battery earth lead.

Coil - each - RH bank

$% 18.20.47

Remove

1. Disconnect battery earth lead.
2. Remove engine acoustic cover.



 +

 ENGINE - K SERIES KV6, REPAIRS,

Cover - engine acoustic.

3. Release locking clip and disconnect multiplug

from plug top coil.

4. Remove 2 bolts securing plug top coil to RH

camshaft cover.

5. Release and remove plug top coil from spark

plug.

Refit

1. Position and fit plug top coil to spark plug.
2. Fit bolts securing plug top coil to RH camshaft

cover and tighten to 9 Nm (6.5 lbf.ft).

3. Connect multiplug to plug top coil and secure

with locking clip.

4. Fit engine acoustic cover.



 +

 ENGINE - K SERIES KV6, REPAIRS,

Cover - engine acoustic.

5. Connect battery earth lead.

ENGINE MANAGEMENT SYSTEM - SIEMENS

REPAIRS

18-3-3

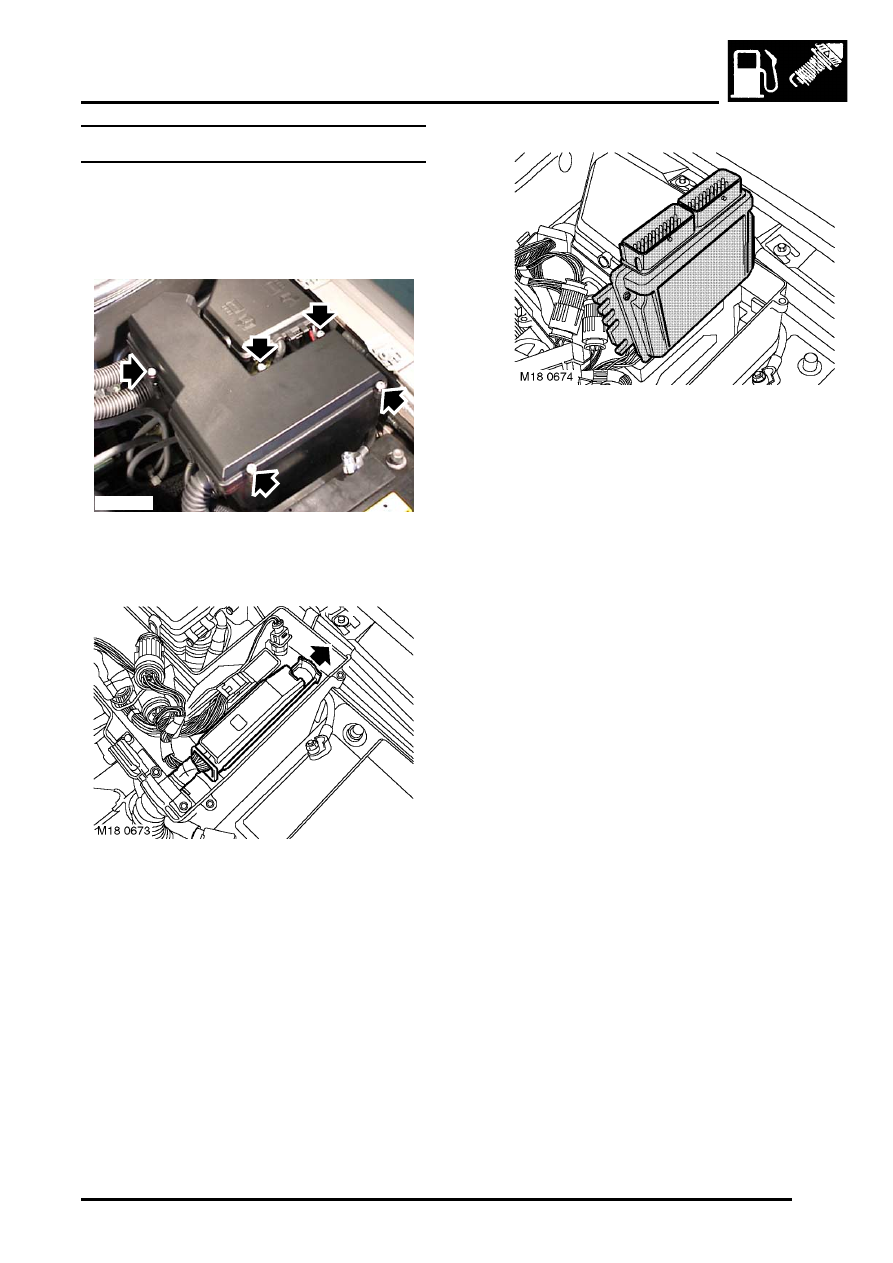

Engine control module (ECM) - Non NAS

$% 18.30.01

Remove

1. Disconnect battery earth lead.

2. Remove 5 Allen screws securing cover to 'E'

box and remove cover.

3. Release latch and disconnect multiplug from

ECM.

4. Remove ECM from 'E' box.

Refit

1. Fit ECM into 'E' box.
2. Position and connect multiplug to ECM and

secure latch.

3. Fit 'E' box cover and tighten Allen screws to 2

Nm (1.5 lbf.ft).

4. Connect battery earth lead.

M18 0672

ENGINE MANAGEMENT SYSTEM - SIEMENS

18-3-4

REPAIRS

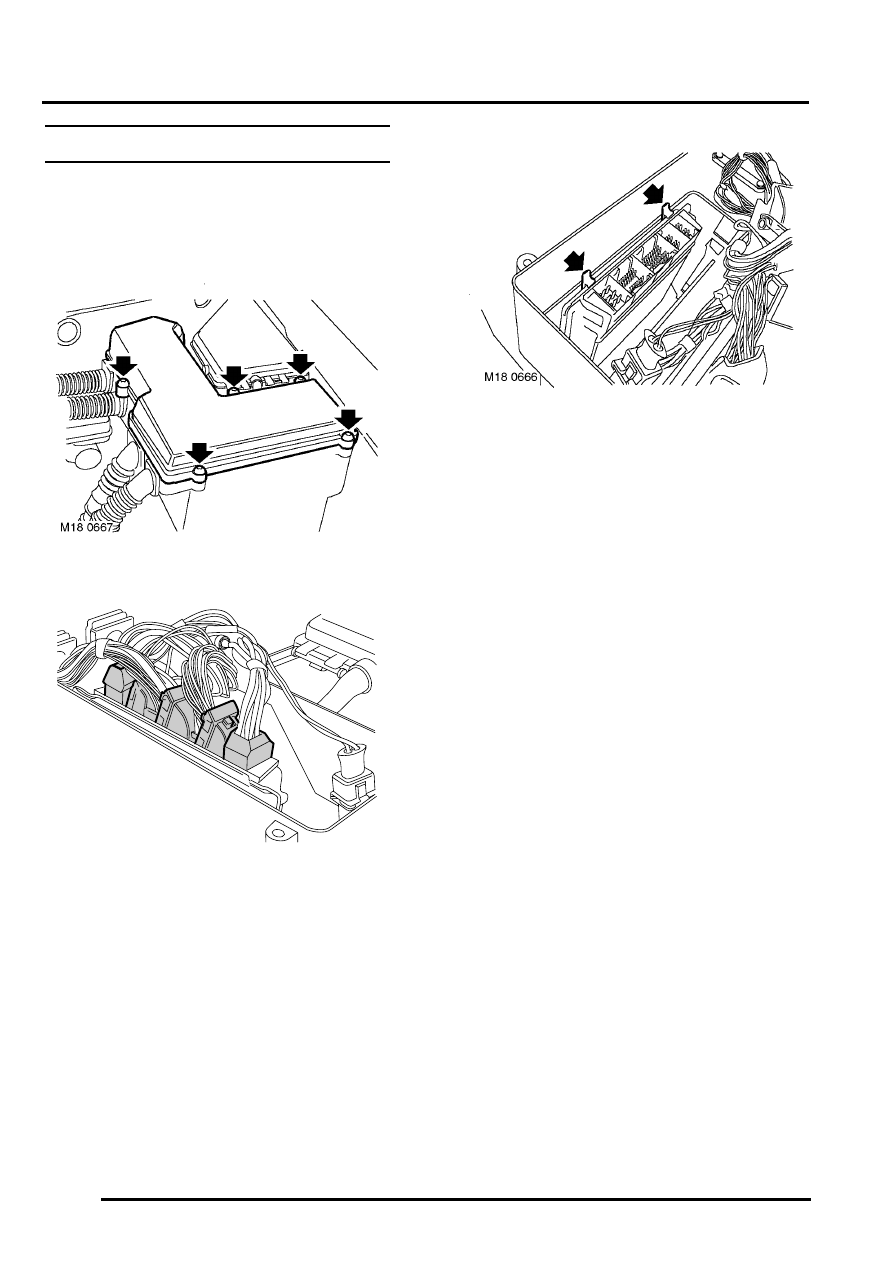

Engine control module (ECM) - fuel - NAS

$% 18.30.03

Remove

1. Disconnect battery earth lead.

2. Remove 5 Allen screws and 'E' box cover.

3. Disconnect 5 multiplugs from engine ECM.

4. Release 2 clips and remove ECM.

Refit

1. Fit ECM and connect multiplugs.
2. Fit 'E' box cover and tighten Allen screws to 2

Nm (1.5 lbf.ft).

3. Connect battery earth lead.
4. Initiate ECM using TestBook.

M18 0665
