Freelander 1. Manual - part 106

EMISSION CONTROL

REPAIRS 17-1-11

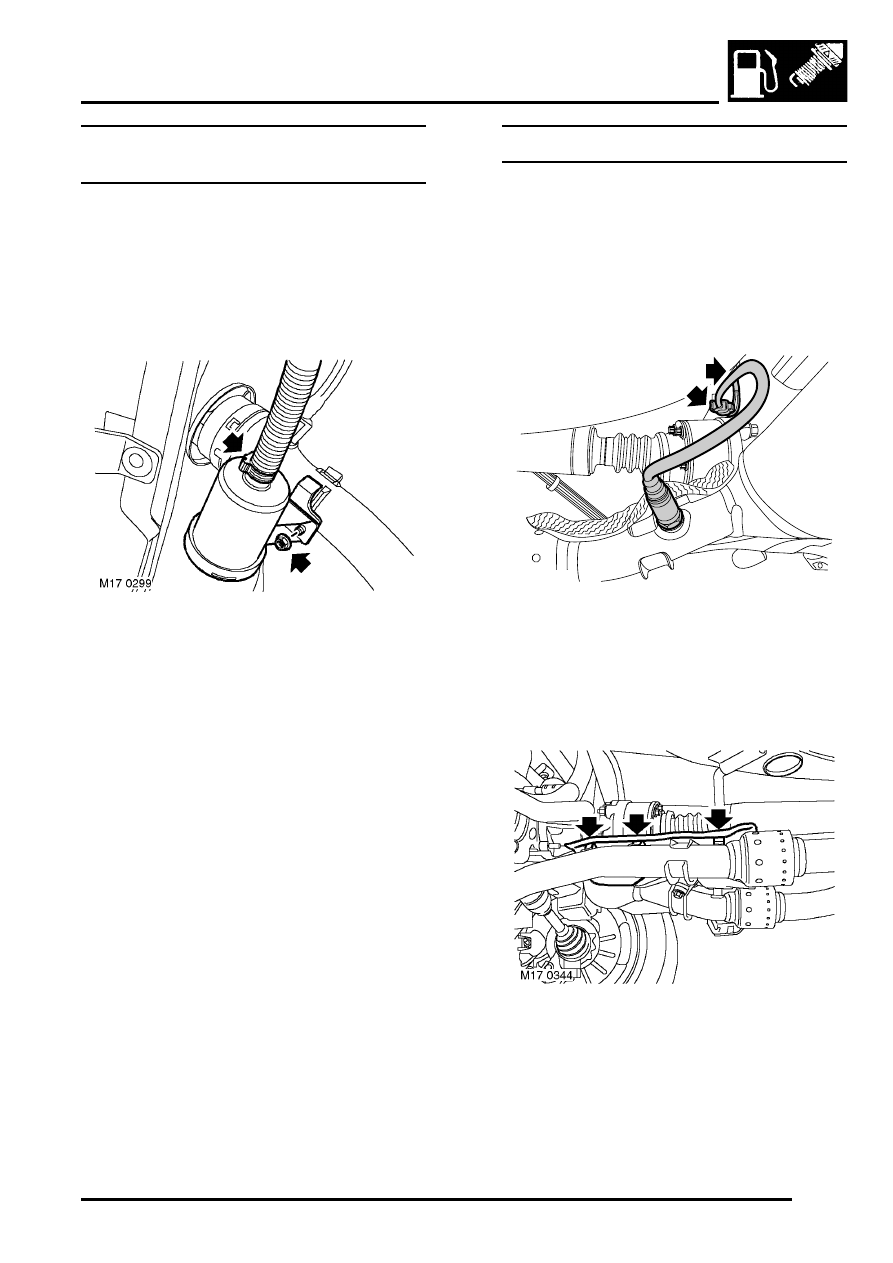

Filter - fuel leak detection pump - KV6 -
NAS

$% 17.45.42

Remove

1. Disconnect battery earth lead.
2. Remove RH rear wheel arch liner.



 +

 EXTERIOR FITTINGS, REPAIRS,

Liner - rear wheel arch.

3. Remove nut and release filter from bracket.
4. Release clip and remove filter from pipe.

CAUTION: Before disconnecting or
removing components, ensure the
immediate area around joint faces and
connections are clean. Plug open
connections to prevent contamination.

Refit

1. Fit filter to pipe and secure with clip.
2. Fit filter to bracket and tighten nut to 3 Nm (2.2

lbf.ft).

3. Fit wheel arch liner.



 +

 EXTERIOR FITTINGS, REPAIRS,

Liner - rear wheel arch.

4. Connect battery earth lead.

Catalytic converter - RH - KV6 - NAS

$% 17.50.01

Remove

1. Position vehicle on 4 post ramp.
2. Disconnect battery earth lead.
3. Remove engine acoustic cover.



 +

 ENGINE - K SERIES KV6, REPAIRS,

Cover - engine acoustic.

4. Release pre catalyst H02S harness from  clips.
5. Release and disconnect HO2S multiplug.
6. Remove intermediate pipe and silencer.



 +

 MANIFOLDS & EXHAUST SYSTEMS

- K SERIES KV6, REPAIRS, Intermediate
pipe - NAS.

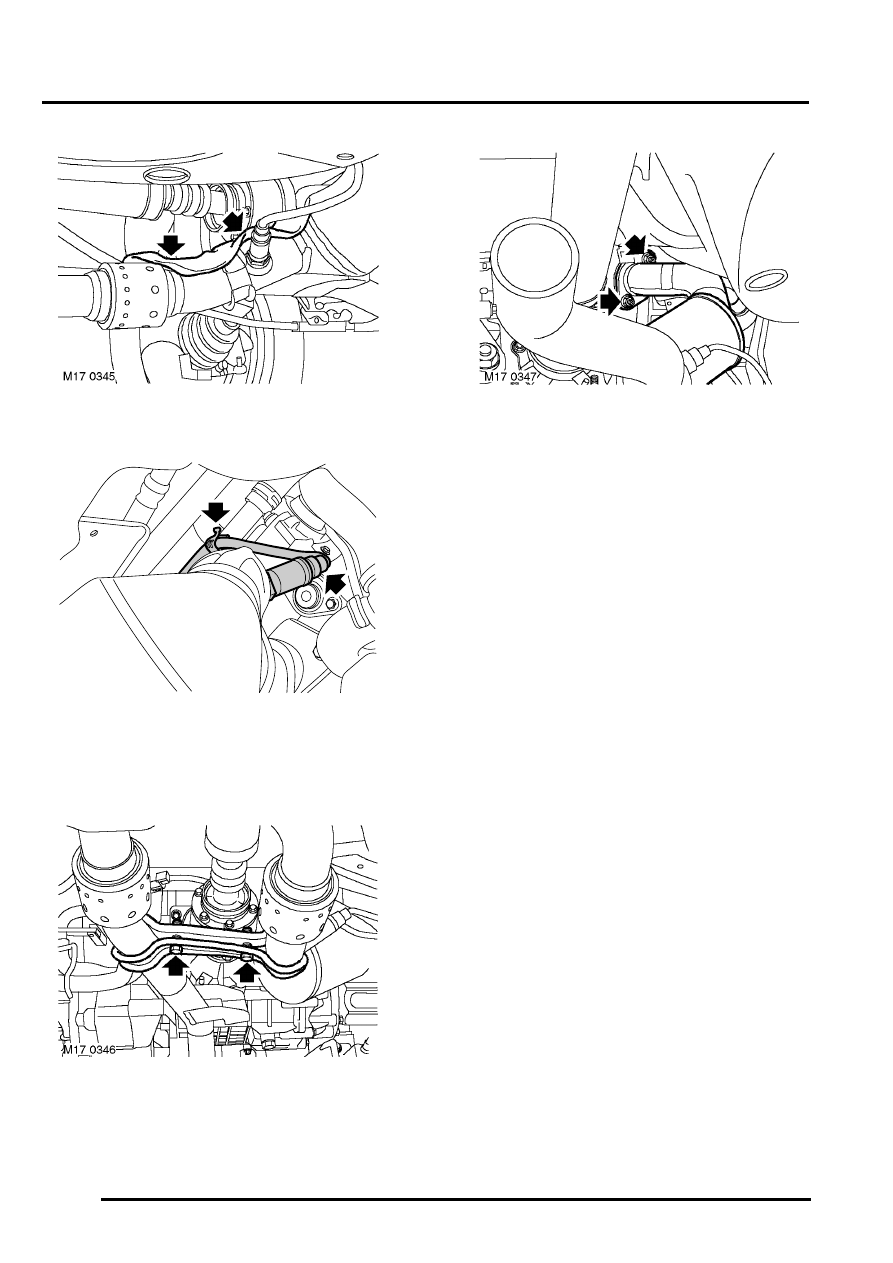

7. Remove 3 bolts and remove LH heat shield.

M19 3484

EMISSION CONTROL

17-1-12 REPAIRS

8. Remove 2 bolts and remove RH heat shield.

9. Release post catalyst HO2S harness from

clips.

10. Release and disconnect post catalyst HO2S

multiplug.

11. Remove 2 bolts securing pipe clamp and

remove clamp.

12. Remove 2 nuts securing catalyst, remove

catalyst and discard gasket.

NOTE: Do not carry out further dismantling if
component is removed for access only.

13. Identify and remove both H02S from catalyst.

Refit

1. Clean H02S and mating faces.
2. Fit both H02S and tighten to 55 Nm (40 lbf.ft).
3. Clean catalyst and mating face.
4. Using a new gasket, fit catalyst and fit nuts but

do not tighten at this stage.

5. Fit clamp, fit bolts but do not tighten at this

stage.

6. Connect post catalyst H02S multiplug and fit to

bracket.

7. Fit harness into clips.
8. Fit heat shields and tighten bolts to 10 Nm (7

lbf.ft).

9. Fit intermediate pipe and silencer.



 +

 MANIFOLDS & EXHAUST SYSTEMS

- K SERIES KV6, REPAIRS, Intermediate
pipe - NAS.

10. Tighten nuts securing catalyst to manifold to 50

Nm (37 lbf.ft).

11. Tighten bolts securing clamp to 10 Nm (7 lbf.ft).
12. Connect pre catalyst H02S multiplug and fit to

bracket.

13. Fit harness into clips.
14. Fit acoustic cover.



 +

 ENGINE - K SERIES KV6, REPAIRS,

Cover - engine acoustic.

15. Connect battery earth lead.

M19 3482

ENGINE MANAGEMENT SYSTEM - EDC

REPAIRS

18-1-1

ENGINE MANAGEMENT SYSTEM - EDC

REPAIRS

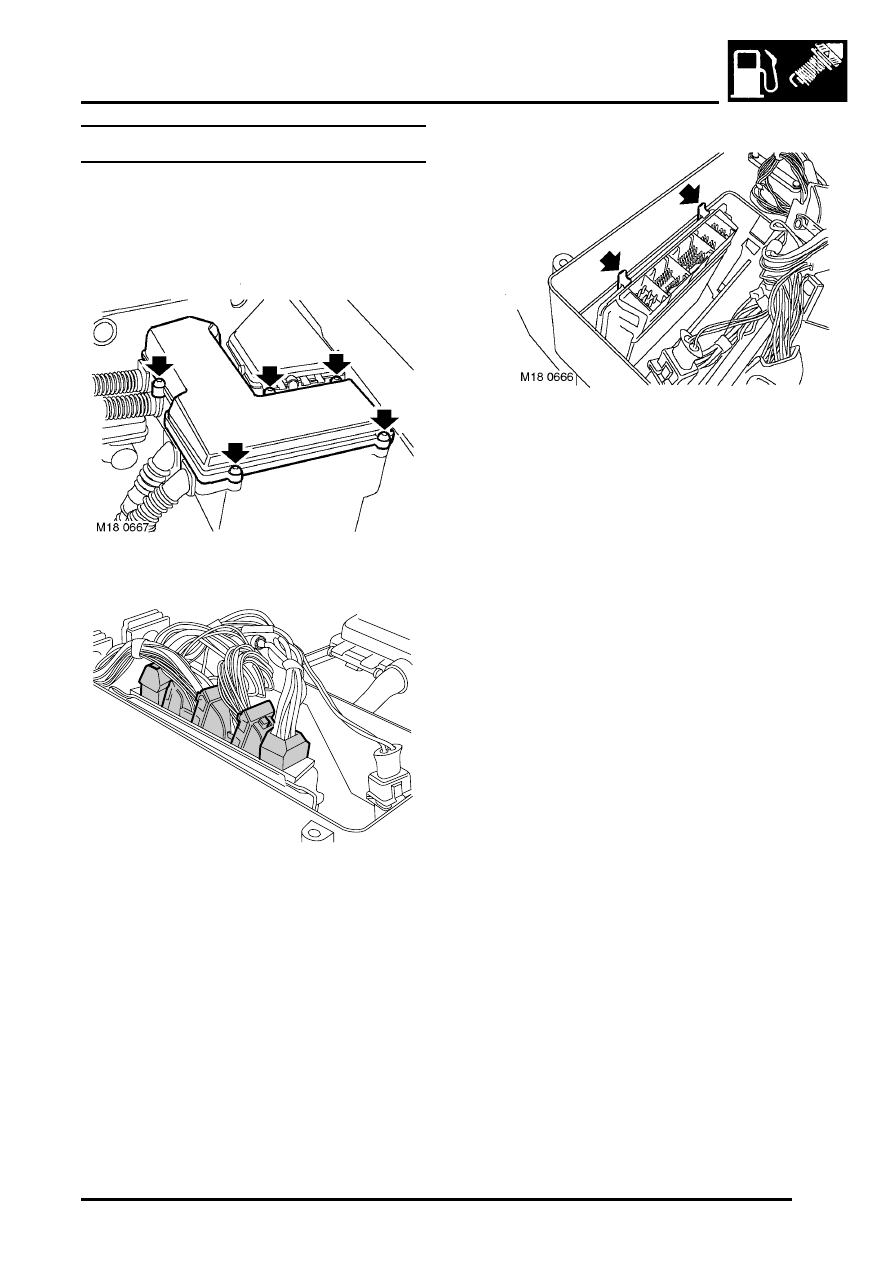

Engine control module (ECM)

$% 18.30.03

Remove

1. Disconnect battery earth lead.

2. Remove 5 Allen screws and 'E' box cover.

3. Disconnect 5 multiplugs from ECM.

4. Release 2 clips and remove ECM.

Refit

1. Fit ECM and connect multiplugs.
2. Fit 'E' box cover and tighten Allen screws to 2

Nm.

3. Connect battery earth lead.
4. Initiate ECM using TestBook.

CAUTION: ECM may only be programmed a
maximum of 4 times.

M18 0665

ENGINE MANAGEMENT SYSTEM - EDC

18-1-2

REPAIRS

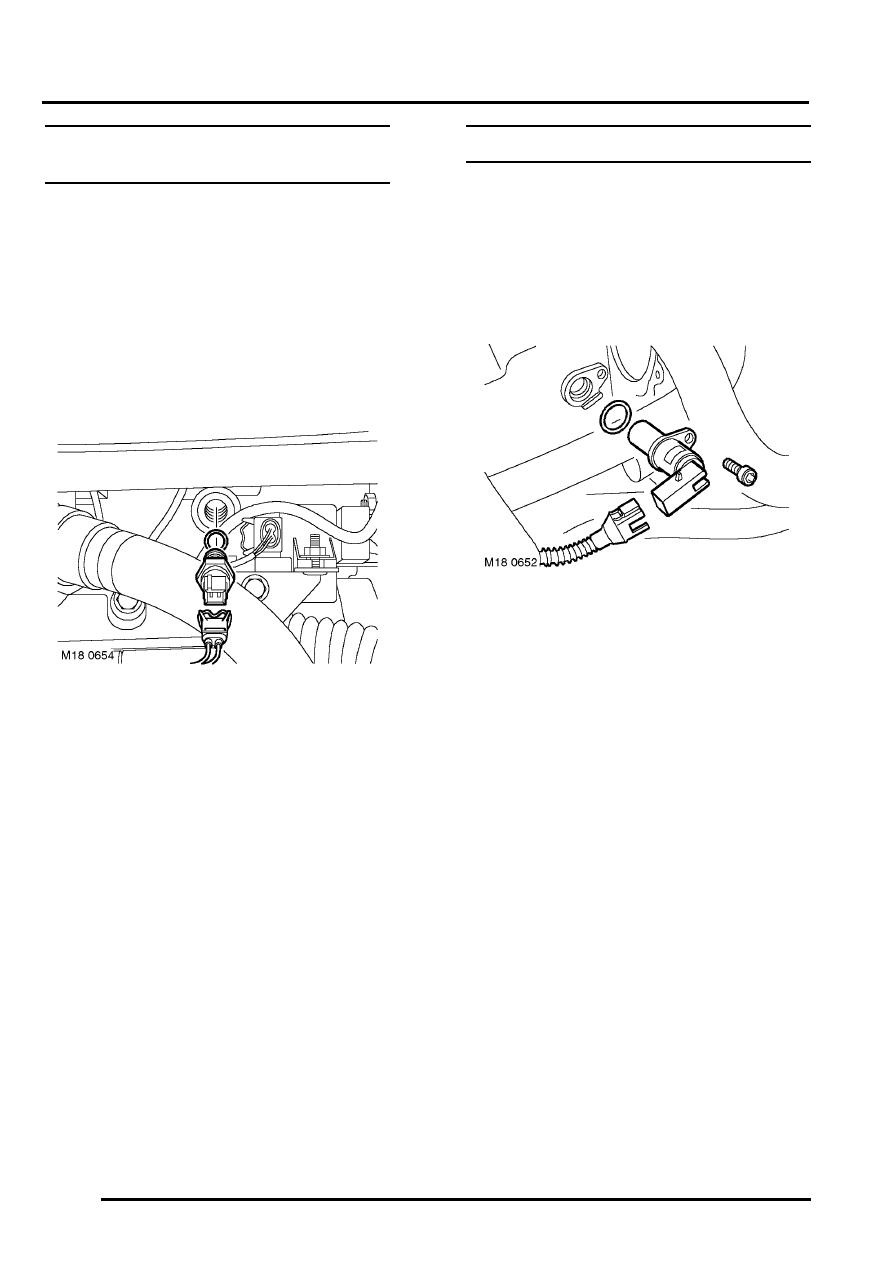

Sensor - engine coolant temperature
(ECT)

$% 18.30.10

Remove

1. Disconnect battery earth lead.
2. Drain cooling system.



 +

 COOLING SYSTEM - Td4,

ADJUSTMENTS, Coolant - drain and refill.

3. Remove inlet manifold gaskets.



 +

 MANIFOLDS & EXHAUST SYSTEMS

- Td4, REPAIRS, Gaskets - induction
manifold.

4. Disconnect multiplug from ECT sensor.
5. Using a deep socket, carefully remove ECT

sensor and discard seal.

Refit

1. Ensure mating faces of ECT sensor and

cylinder head are clean.

2. Fit new seal and tighten ECT sensor to 15 Nm.
3. Connect multiplug to ECT sensor.
4. Fit inlet manifold gaskets.



 +

 MANIFOLDS & EXHAUST SYSTEMS

- Td4, REPAIRS, Gaskets - induction
manifold.

5. Connect battery earth lead.
6. Fill cooling system.



 +

 COOLING SYSTEM - Td4,

ADJUSTMENTS, Coolant - drain and refill.

Sensor - crankshaft position (CKP)

$% 18.30.12

Remove

1. Disconnect battery earth lead.
2. Remove starter motor.



 +

 CHARGING AND STARTING,

REPAIRS, Starter motor - Td4.

3. Disconnect multiplug from CKP sensor.
4. Remove Allen screw and remove CKP sensor.
5. Remove and discard seal.

Refit

1. Clean CKP sensor and mating face.
2. Fit new seal to CKP sensor.
3. Fit CKP sensor, and tighten Allen screw to 8

Nm.

4. Connect multiplug to CKP sensor.
5. Fit starter motor.



 +

 CHARGING AND STARTING,

REPAIRS, Starter motor - Td4.

6. Connect battery earth lead.
