ENGINE - K SERIES 1.8

OVERHAUL 12-2-65

Cylinder head - overhaul

$% 12.29.19.01

Remove

1. Remove cylinder head.



 +

 ENGINE - K SERIES 1.8,

OVERHAUL, Gasket - cylinder head - unit
removed.

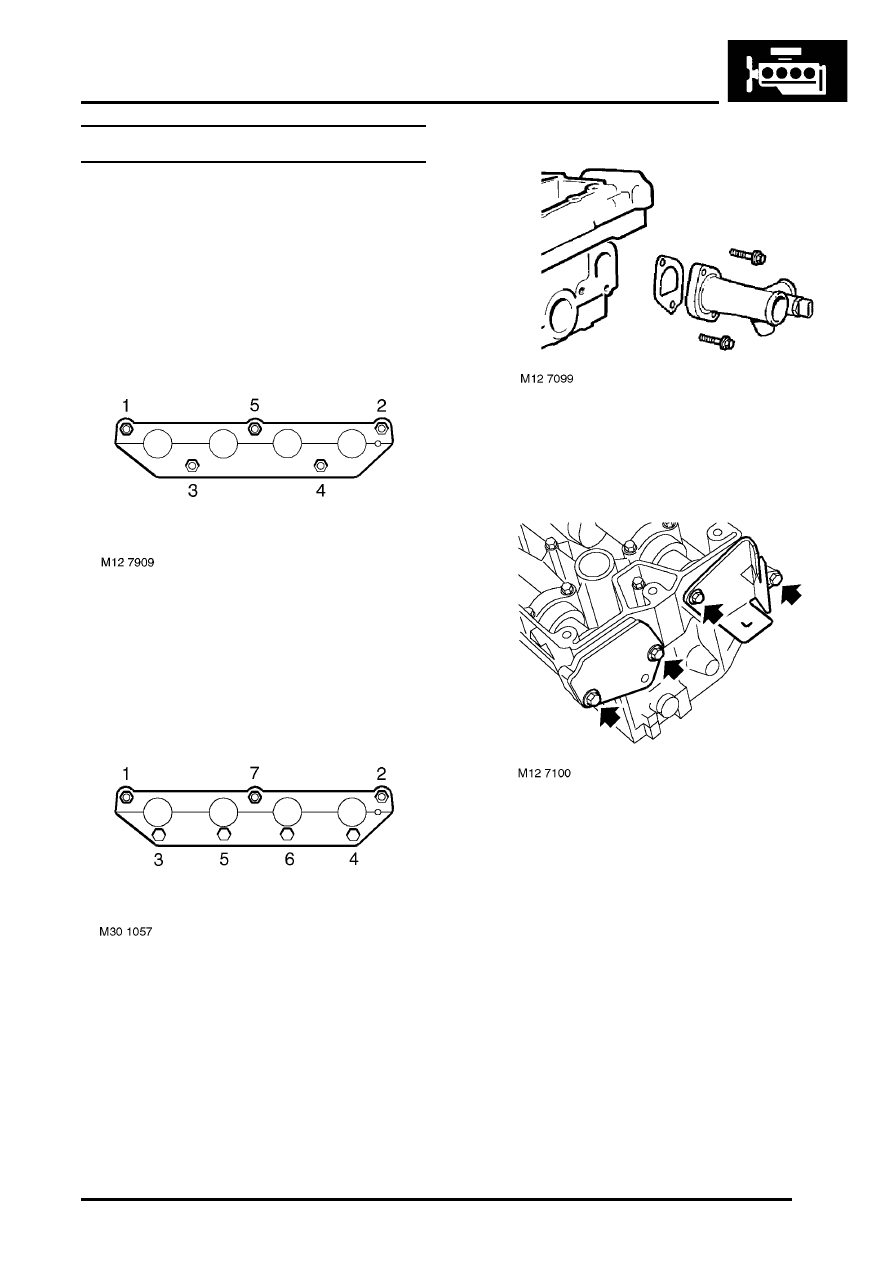

2. Using sequence shown, progressively loosen

and remove 5 nuts securing exhaust manifold
to cylinder head and remove manifold.

3. Remove and discard exhaust manifold gasket.

4. Using sequence shown, progressively loosen

and remove 7 nuts securing inlet manifold to
cylinder head.

5. Remove inlet manifold and discard gasket.

6. Remove 2 bolts securing coolant outlet elbow

to cylinder head. Remove elbow and discard
gasket.

7. Remove spark plugs.

8. Remove 4 bolts securing front and rear

camshaft end covers to cylinder head and
remove end covers.

ENGINE - K SERIES 1.8

12-2-66 OVERHAUL

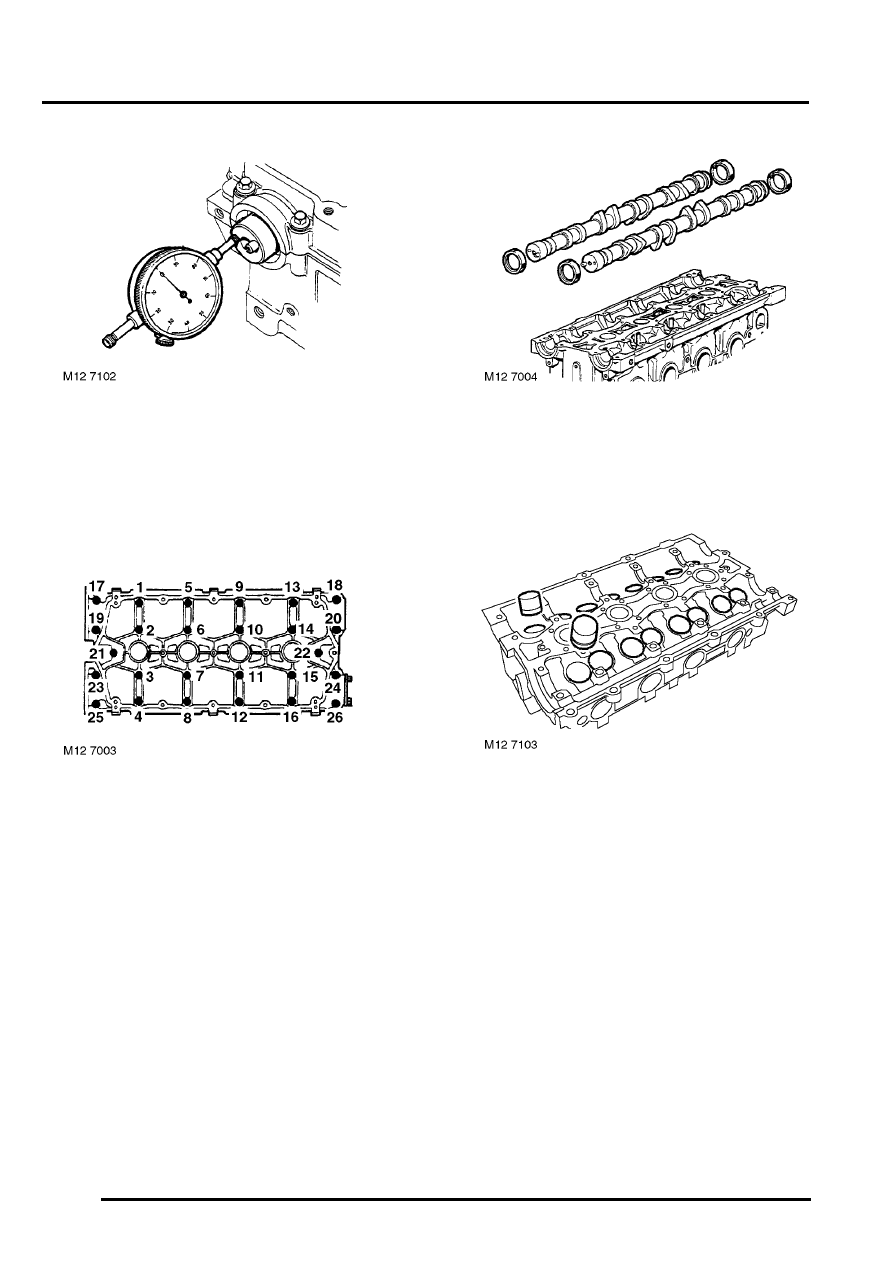

9. Check camshaft end-float using a DTI.



 +

 GENERAL DATA, Engine – K1.8

Petrol.

10. If end-float is excessive, repeat check with new

camshaft(s); if end-float is still excessive,
replace cylinder head and camshaft carrier as
an assembly.

11. Working in the sequence shown, progressively

loosen 26 bolts securing camshaft carrier to
cylinder head, until valve spring pressure is
released.

12. Remove camshaft carrier.

13. Suitably identify each camshaft to its fitted

position and remove inlet and exhaust
camshafts. Remove and discard 4 oil seals
from camshafts.

14. Using a stick magnet, remove 16 hydraulic

tappets from cylinder head. Retain tappets in
their fitted order and invert to prevent oil loss.

15. Check hydraulic tappets for signs of wear,

scoring and overheating.

16. Measure outside diameter of each hydraulic

tappet, measurement must be taken half-way
along tappet body.


 +

 GENERAL DATA, Engine – K1.8

Petrol.

ENGINE - K SERIES 1.8

OVERHAUL 12-2-67

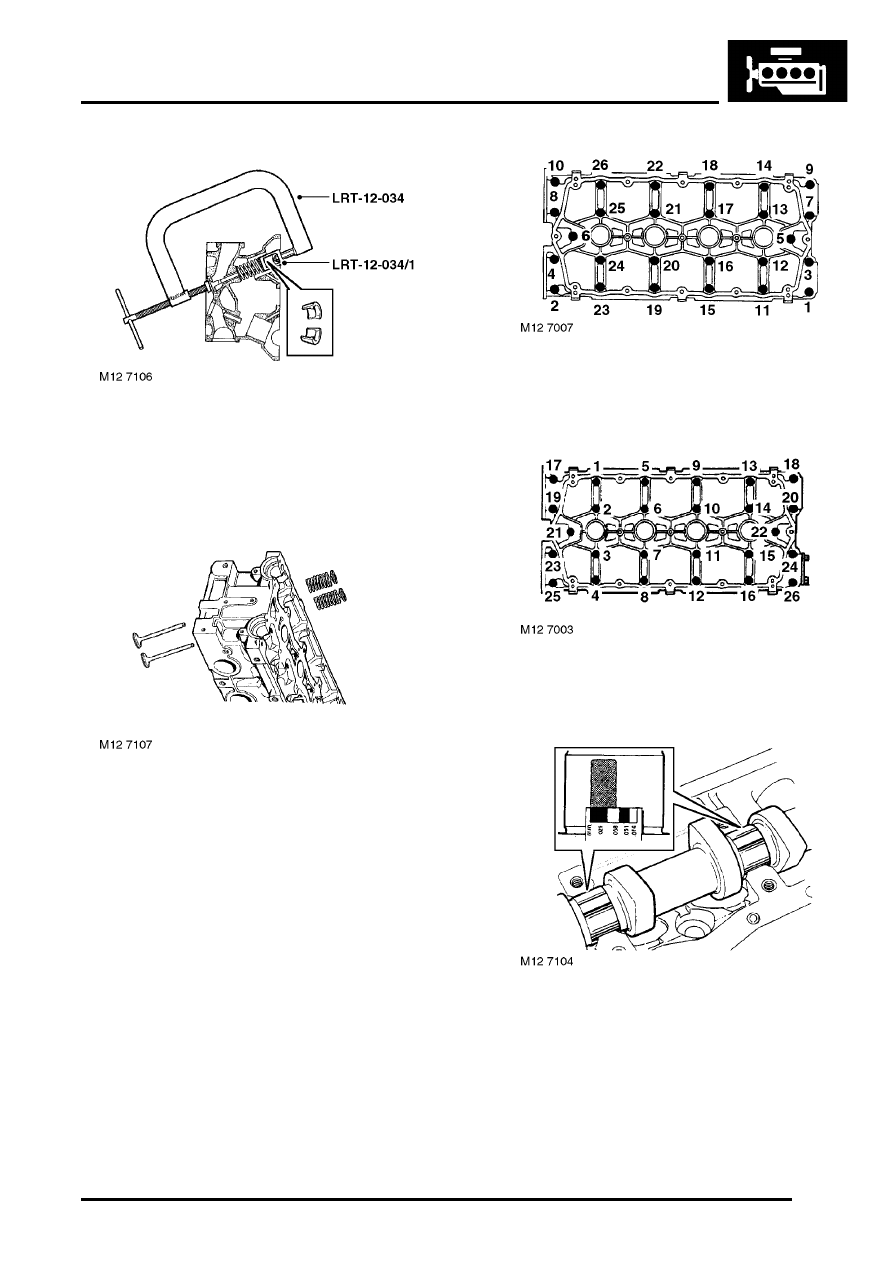

17. Using tool LRT-12-034 and adapter LRT-12-

034/1, compress valve spring, remove 2
collets, release valve spring and remove LRT-
12-034.

18. Remove valve spring cap and spring.
19. Remove valve from cylinder head.
20. Using tool LRT-12-071, remove and discard

valve stem seal.

21. Repeat operations to remove remaining inlet

valves, keeping valves and springs in their
fitted order.

22. Position cylinder head on its inlet manifold face

and support on wooden blocks.

23. Repeat operations to remove exhaust valves

and valve stem seals.

24. Clean camshafts, bearing running surfaces in

carrier and cylinder head, carrier and cylinder
head mating faces.

25. Inspect camshafts and replace camshafts if

scored, pitted or excessively worn.

26. Position camshafts in cylinder head and place

Plastigauge across each journal.

27. Refit camshaft carrier and tighten bolts in

sequence to 10 Nm (7.5 lbf.ft). DO NOT rotate
camshafts.

28. Using sequence shown, progressively loosen

and remove bolts; remove camshaft carrier.

29. Measure widest portion of Plastigauge on each

journal: Camshaft bearing clearance = 0.060 to
0.094 mm. Service limit = 0.15 mm.

30. If clearance is excessive, fit new camshafts and

repeat check. If clearance is still excessive
renew cylinder head.

31. Remove all traces of Plastigauge using an oily

rag.

ENGINE - K SERIES 1.8

12-2-68 OVERHAUL

32. Remove drive pin from old camshaft and fit new

pin with split towards centre of camshaft.

33. Clean timing gears, check gear teeth for

damage and drive pin slots for wear.

CAUTION: If gears have been subjected to
prolonged oil contamination, they must be
soaked in a solvent bath and then
thoroughly washed in clean solvent prior to
refitment.

34. Clean sealing surfaces of cylinder head and

camshaft carrier. Clean inlet and exhaust
manifold mating surfaces.

CAUTION: Do not use a metal scraper.

35. Decarbonise combustion areas of cylinder

head.

36. Blow out all oilways and coolant passages.
37. Check cylinder head for damage, pay particular

attention to gasket face of cylinder head.

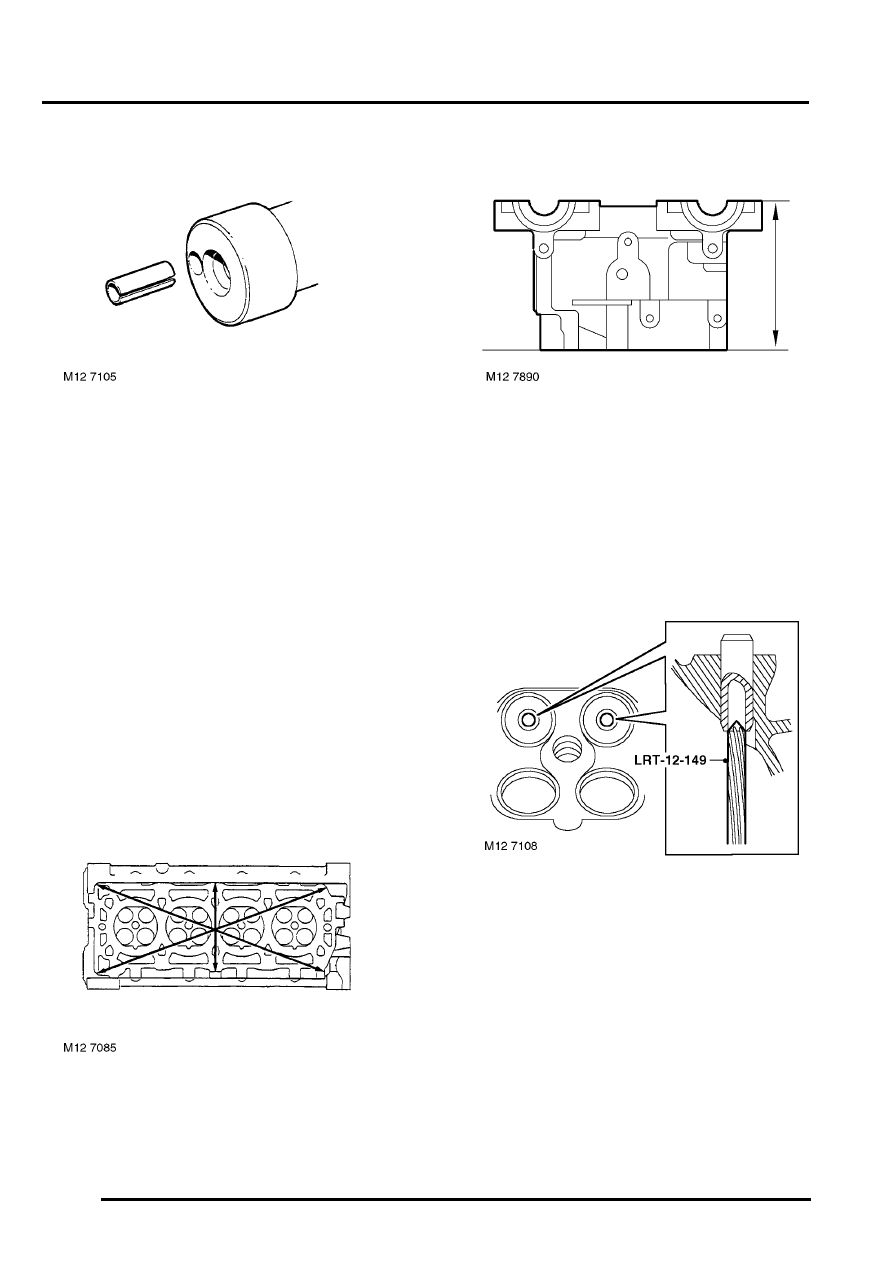

38. Check cylinder head face for warping, across

centre and from corner to corner.


 +

 GENERAL DATA, Engine – K1.8

Petrol.

39. Check cylinder head height.



 +

 GENERAL DATA, Engine – K1.8

Petrol.

Note: Provided cylinder head height is kept
within limits, cylinder head may be refaced.

40. Check condition of valve springs and measure

free length of springs.


 +

 GENERAL DATA, Engine – K1.8

Petrol.

41. Remove carbon deposits from exhaust valve

guides using tool LRT-12-149.

CAUTION: Tool must be inserted into valve
guide from combustion face side of cylinder
head.

42. Remove carbon from inlet valve guides, inlet

and exhaust valves, valve seat inserts and
combustion areas. Remove all loose particles
of carbon on completion.
