25. Lift out crankshaft, remove all traces of

Plastigauge from main bearing journals using
clean engine oil and a cloth.

26. Fit selected bearing shells to main bearing

caps.

27. Lubricate bearing journals and main bearing

shells with clean engine oil.

28. Position crankshaft, fit main bearing caps and

original bolts.

29. Tighten bolts to 20 Nm (15 lbf.ft) then a further

70

°

.

30. Position DTI gauge to front end of crankshaft,

push crankshaft fully rearwards and zero
gauge.

31. Push crankshaft fully in the opposite direction

and note crankshaft end-float reading on
gauge.


 +

 GENERAL DATA, Engine – Td4

Diesel.

32. If crankshaft end-float is incorrect, remove

crankshaft and select combined thrust/main
bearing shells from the range available to give
the correct end-float, ensuring that correct
colour coding/size of bearing shell is
maintained. There are 3 widths of thrust/main
bearing shells available.

33. Fit selected thrust/main bearing shells to

cylinder block and main bearing cap.

34. Position crankshaft, main bearing caps and

original bolts. Tighten main bearing cap bolts in
a diagonal sequence to 20 Nm (15 lbf.ft) then a
further 70

°

. Recheck crankshaft end-float.



 +

 GENERAL DATA, Engine – Td4

Diesel.

35. If crankshaft end-float is correct:

Progressively loosen and remove main bearing
cap bolts, discard bolts.

Refit

1. Lightly oil threads of new main bearing cap

bolts and fit to cylinder block.

2. Tighten main bearing cap bolts in a diagonal

sequence to 20 Nm (15 lbf.ft) then a further 70

°

.

3. Fit connecting rod bearings.



 +

 ENGINE - Td4, REPAIRS,

Connecting rod bearings - engine set.

4. Fit timing cover gasket.



 +

 ENGINE - Td4, REPAIRS, Gasket -

timing gear cover.

5. Fit crankshaft rear oil seal.



 +

 ENGINE - Td4, REPAIRS, Crankshaft

rear oil seal.

Cylinder head

$% 12.29.19.01

Remove

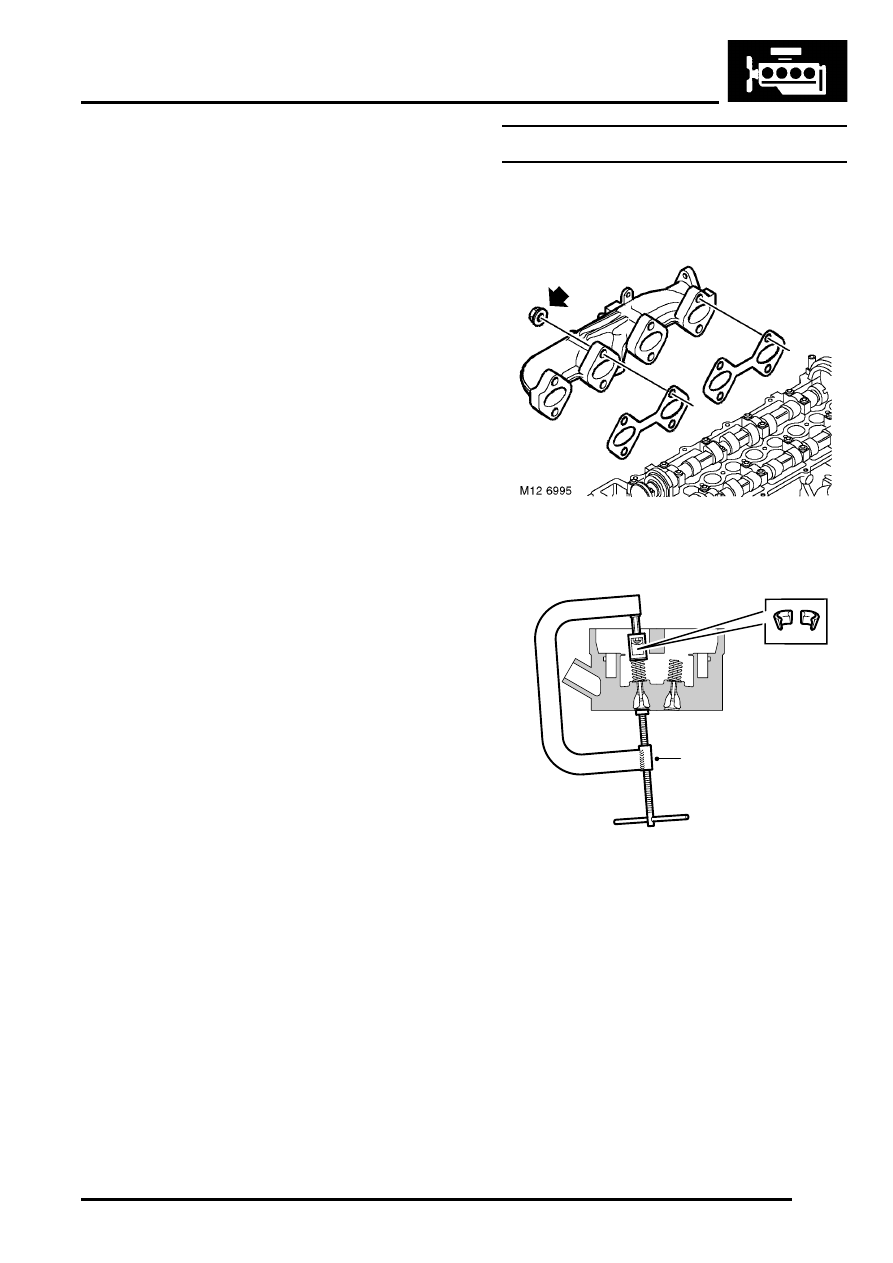

1. Remove 8 nuts and remove exhaust manifold.

Discard gaskets.

2. Using LRT-12-034, compress valve spring,

remove 2 collets, release valve spring and
remove LRT-12-034.

3. Remove valve spring and cap.
4. Remove valve from cylinder head.

M12 6996

LRT-12-034

ENGINE - TD4

12-1-68 OVERHAUL

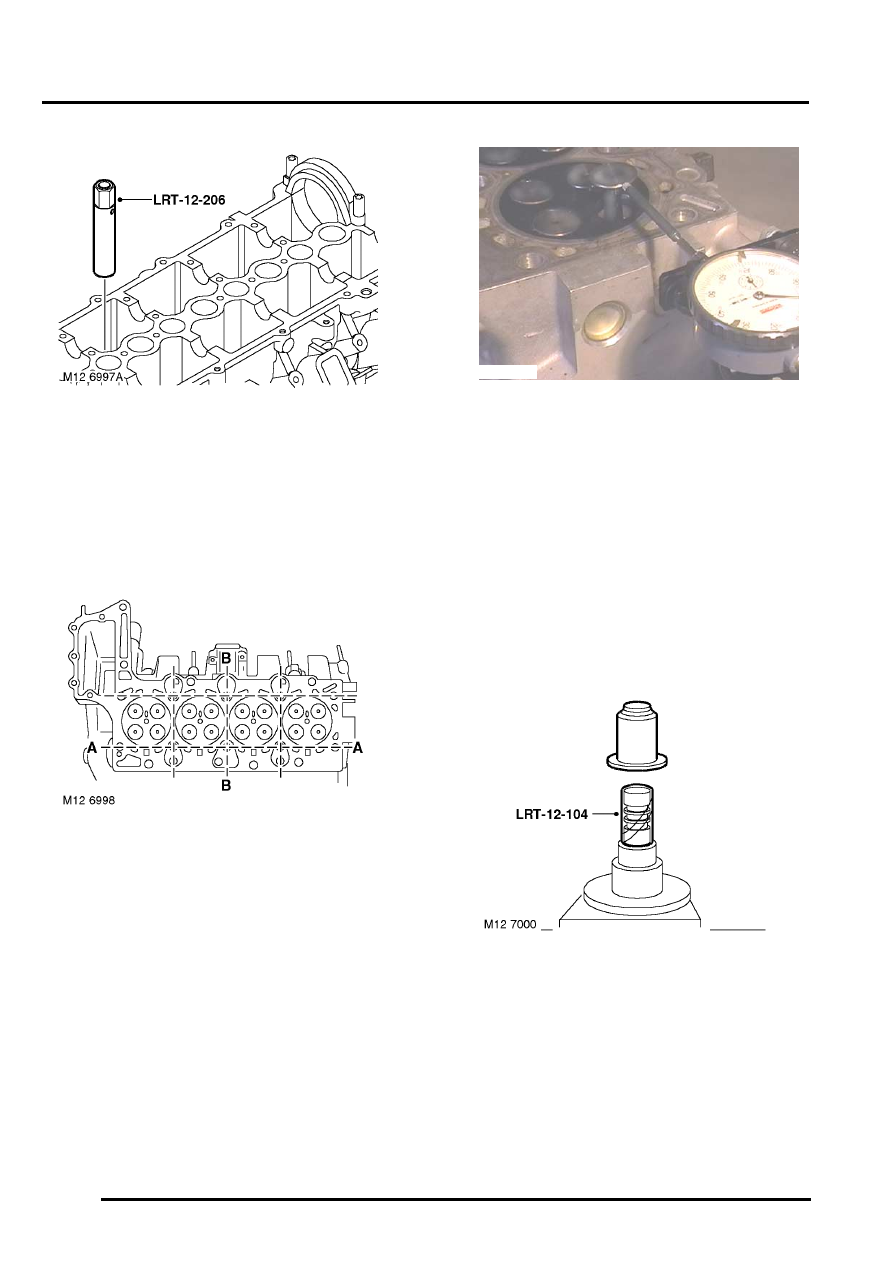

5. Press LRT-12-206onto valve stem seal, rotate

to lock and remove LRT-12-206 with seal.

6. Repeat procedure for remaining valves,

keeping components in their fitted order.

Refit

1. Clean cylinder head face.

2. Using a straight edge and feeler gauges, check

cylinder head for distortion along lines shown in
illustration.


 +

 GENERAL DATA, Engine – Td4

Diesel.

CAUTION: Cylinder heads must not be
refaced. Replace the head assembly if
warping exceeds the limit.

3. Clean and inspect valve seat.

CAUTION: Valves and valve seats must not
be refaced.

4. Fit new valve to valve guide, with end of valve

stem level with valve guide.

5. Mount DTI onto cylinder head and zero gauge

on valve head. Move valve from side to side
measure valve guide wear. If guide wear
exceeds 0.50 mm, replace cylinder head and
valves.

CAUTION: Valve guides cannot be replaced.

6. Carefully clean valve seats.
7. Clean combustion spaces and manifold ports.
8. Clean valve, spring, cap and collets.
9. Lubricate valve and guide with clean engine oil.

10. Fit valve.

11. Fit LRT-12-104 over valve stem.
12. Fit new seal to valve and remove LRT-12-104.

M12 6999

ENGINE - TD4

OVERHAUL 12-1-69

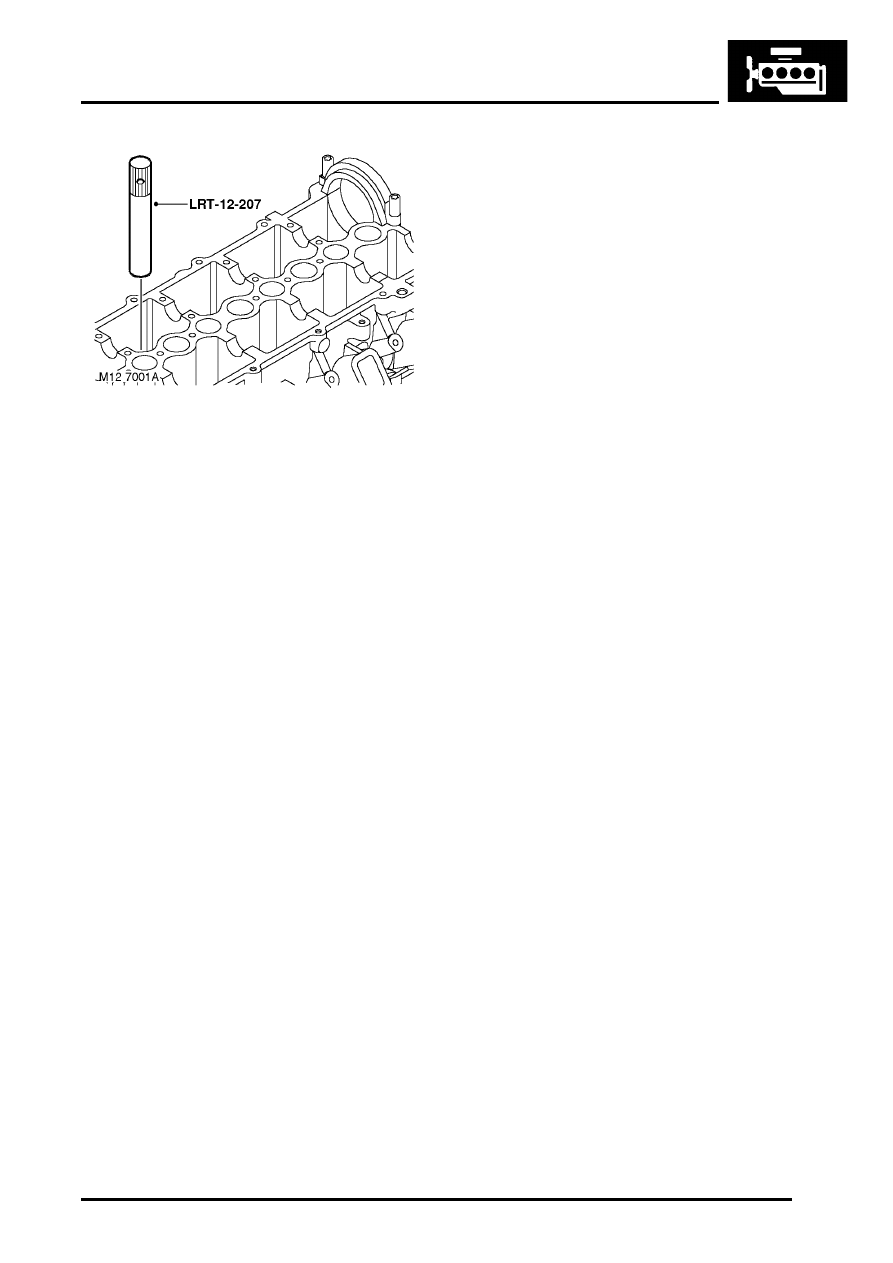

13. Fit seal fully onto valve guide with LRT-12-207.
14. Fit valve spring and cap.
15. Use LRT-12-034 to compress valve spring. Fit

collets, release spring and remove LRT-12-
034.

16. Repeat above for remaining valves.
17. Clean exhaust manifold and cylinder head

mating face.

18. Use new gaskets and fit exhaust manifold to

cylinder head.

19. Fit nuts securing exhaust manifold and tighten

to 24 Nm (18 lbf.ft).
