Freelander 1. Manual - part 53

ENGINE - TD4

REPAIRS 12-1-55

Refit

1. Clean drive gear and mating face on oil pump

drive shaft.

2. Position drive gear to oil pump, fit Torx bolt.
3. Secure drive gear in soft jawed vice and tighten

Torx bolt to 25 Nm (18 lbf.ft), remove assembly
from vice.

4. Fit oil pump to drive chain and locate on

dowels. Tighten bolts to 25 Nm (18 lbf.ft).

5. Fit oil pick-up strainer.



 +

 ENGINE - Td4, REPAIRS, Strainer -

oil pick up.

6. Connect battery earth lead.

Gasket - sump plate

$% 12.60.37

Remove

1. Disconnect battery earth lead.
2. Drain engine oil and remove filter.



 +

 MAINTENANCE, MAINTENANCE,

Engine Oil and Filter – Td4.

3. Remove 16 bolts securing sump plate.
4. Remove sump plate and discard gasket.

Refit

1. Ensure mating faces of sump plate and sump

are clean.

2. Fit new gasket to sump plate.
3. Fit sump plate and tighten bolts to 10 Nm (7.5

lbf.ft).

4. Fit new oil  filter and refill engine with oil.



 +

 MAINTENANCE, MAINTENANCE,

Engine Oil and Filter – Td4.

5. Connect battery earth lead.

ENGINE - TD4

12-1-56 REPAIRS

Gasket - sump

$% 12.60.38

Remove

1. Disconnect battery earth lead.
2. Drain engine oil and remove filter.



 +

 MAINTENANCE, MAINTENANCE,

Engine Oil and Filter – Td4.

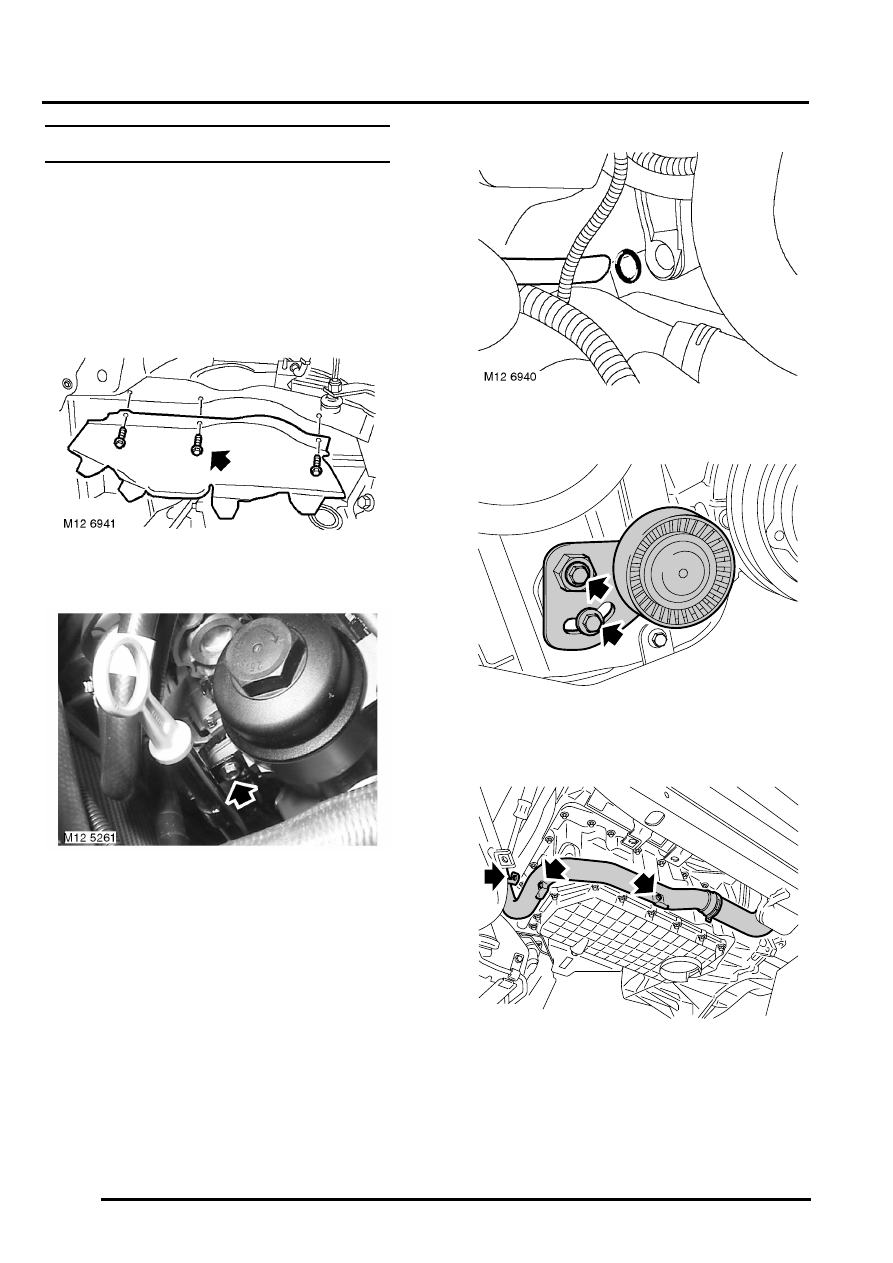

3. Remove RH front wheel.

4. Remove 3 bolts and RH splash shield.

5. Remove bolt, dipstick tube to oil filter housing.

6. Remove dipstick tube and discard 'O' ring.

7. Models with A/C: Remove 2 bolts and

compressor drive belt tensioner.

8. Remove 3 bolts securing coolant rail to sump

and cylinder block.

M12 6942

M12 6943

ENGINE - TD4

REPAIRS 12-1-57

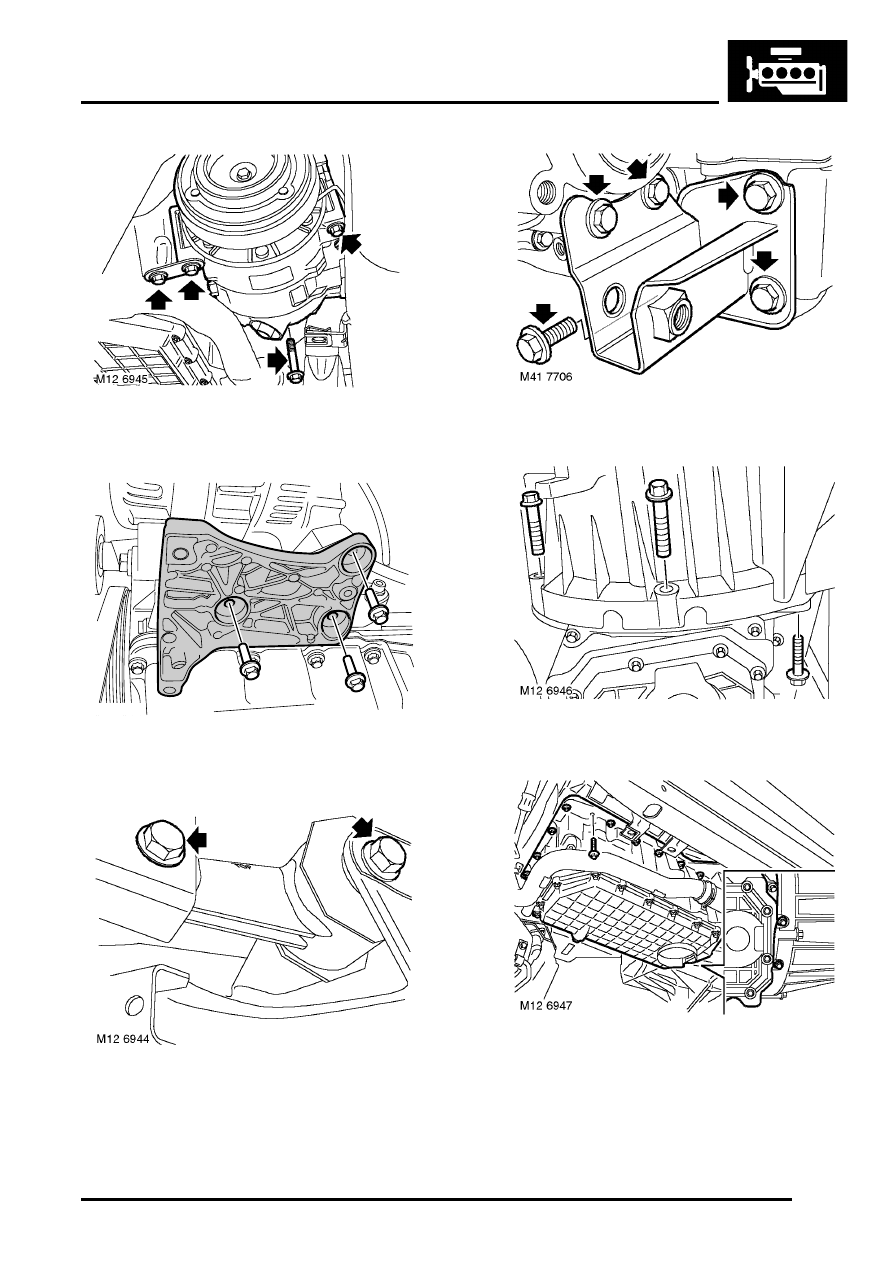

9. Models with A/C: Loosen strap bolt, remove 3

bolts and tie compressor aside.

10. Models with A/C: Remove 3 bolts and remove

compressor bracket.

11. Loosen bolt securing engine lower steady to

subframe.

12. Remove bolt securing engine lower steady to

bracket on sump.

13. Remove 5 bolts and remove steady bracket.

14. Remove 3 bolts securing sump to gearbox.

15. Remove 19 bolts and remove sump. Discard

gasket.

M86 5311

ENGINE - TD4

12-1-58 REPAIRS

Refit

1. Clean oil sump and mating face.

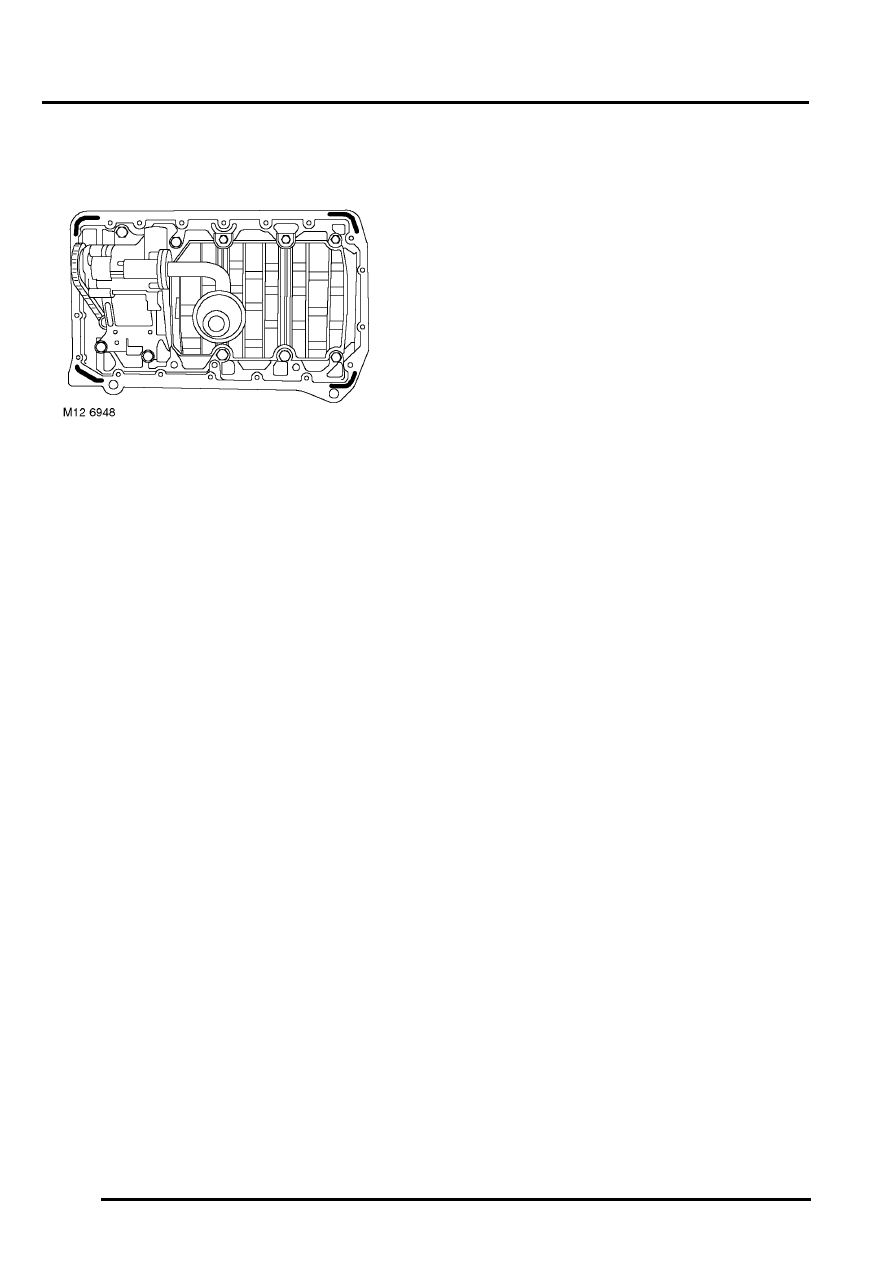

2. Apply a 2 mm bead of sealant Three Bond 1209

to area illustrated.

3. Fit new gasket to sump, position sump to

cylinder block, fit bolts but do not tighten at this
stage.

4. Fit bolts securing sump to gearbox housing,

lightly tighten and then loosen bolts. This will
align the rear sump flange to the gearbox.

5. Tighten M8 sump bolts evenly to 28 Nm (18

lbf.ft) and M6 bolts, accessed through gearbox
housing, to 10 Nm (7.5 lbf.ft).

6. Tighten bolts securing gearbox housing to

sump to 85 Nm (63 lbf.ft).

7. Fit engine lower steady bracket and tighten

bolts evenly. Tighten M12 bolts to 50 Nm ((37
lbf.ft) and M10 bolts to 45 Nm (33 lbf.ft).

8. Tighten engine steady bolts to 100 ((74 lbf.ft).
9. Models with A/C: Fit compressor mounting

bracket and tighten bolts to 25 Nm (18 lbf.ft).

10. Models with A/C: Fit compressor and tighten

bolts to 25 Nm (18 lbf.ft).

11. Fit lower coolant rail to sump and tighten bolts

to 10 Nm (7.5 lbf.ft).

12. Models with A/C: Fit compressor drive belt

tensioner, fit bolts but do not tighten at this
stage.

13. Models with A/C: Tension compressor drive

belt.


 +

 AIR CONDITIONING,

ADJUSTMENTS, Drive belt - compressor -
Td4.

14. Fit new 'O' ring and  fit dipstick tube. Tighten

bolt to 10 Nm (7.5 lbf.ft).

15. Fit splash shield and tighten bolts to 10 Nm (7.5

lbf.ft).

16. Fit road wheel(s) and tighten nuts to 115 Nm

(85 lbf.ft).

17. Fit new oil filter and refill engine with oil.



 +

 MAINTENANCE, MAINTENANCE,

Engine Oil and Filter – Td4.

18. Connect battery earth lead.
