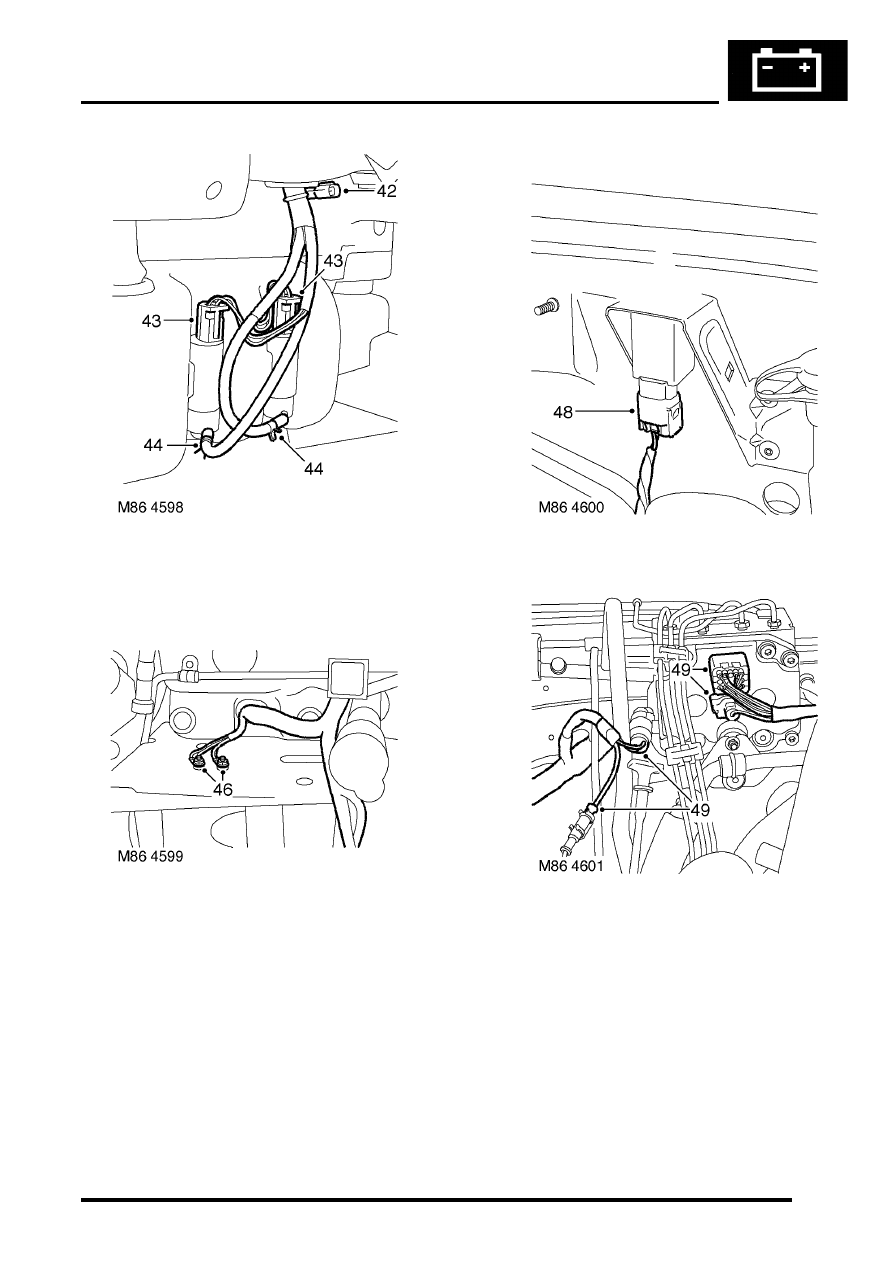

43. Disconnect 2 multiplugs from  washer pumps.
44. Remove 2 clips securing washer pipes to

washer reservoir motors.

45. Remove washer reservoir pipes.

46. Release 2 bolts securing earth points to  body.
47. Pull harness into engine bay.

48. Disconnect multiplug from bonnet switch.

49. Disconnect 3 multiplugs from ABS  modulator

and multiplug from ABS sensor.

HARNESSES

86-7-22 REPAIRS

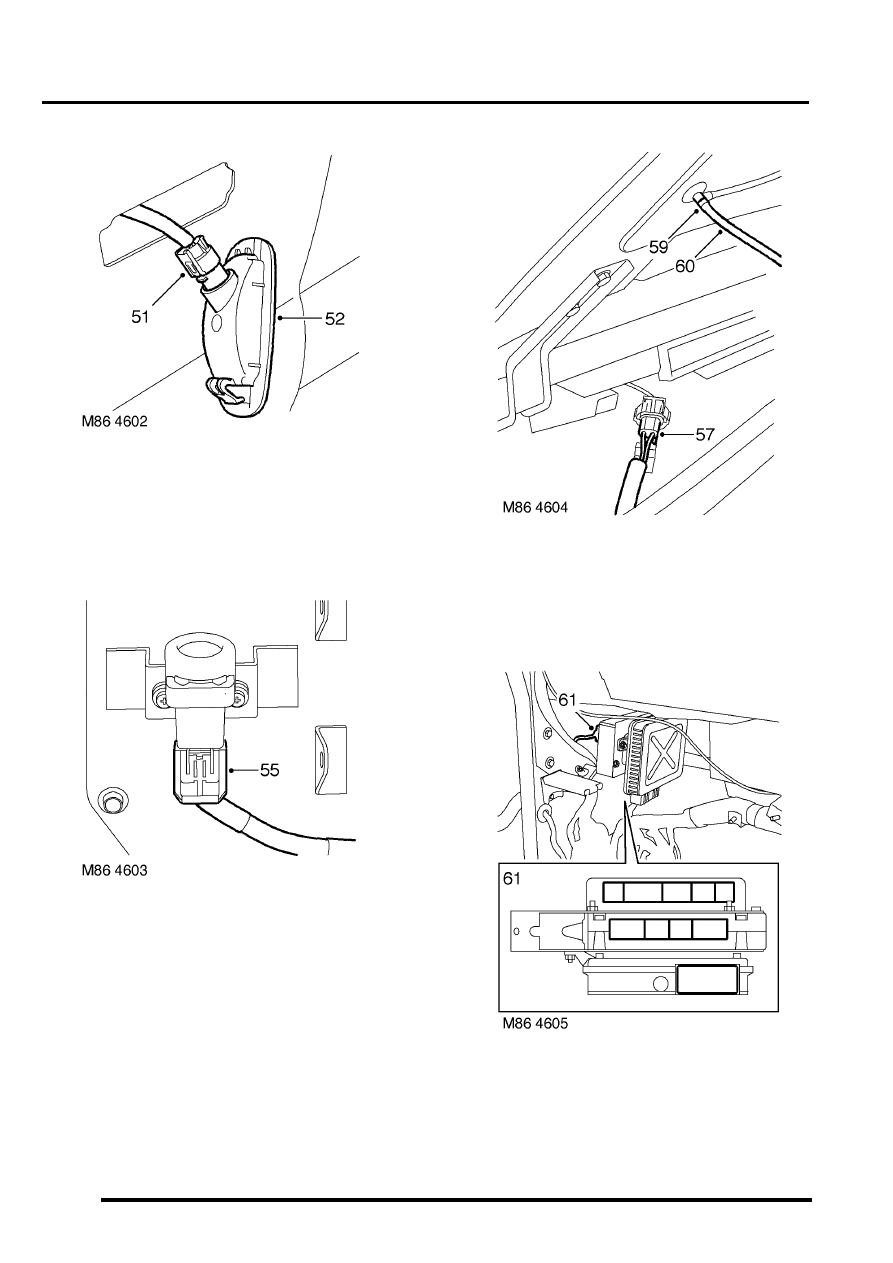

50. Release LH indicator repeater lamp.
51. Disconnect multiplug from repeater lamp.
52. Remove repeater lamp.
53. Attach draw string to repeater lamp  harness.
54. Pull harness into engine bay, remove  draw

string and secure.

55. Disconnect multiplug from fuel cut-off switch.
56. Remove plenum moulding.



 +

 HEATING AND VENTILATION,

REPAIRS, Plenum Air Intake.

57. Disconnect and release 2 multiplugs from front

heated screen element.

58. Pull harness into engine bay.
59. Remove clip securing washer pipes to bonnet.
60. Disconnect pipe from bonnet.

61. Disconnect 11 multiplugs from ECU pack.

HARNESSES

REPAIRS 86-7-23

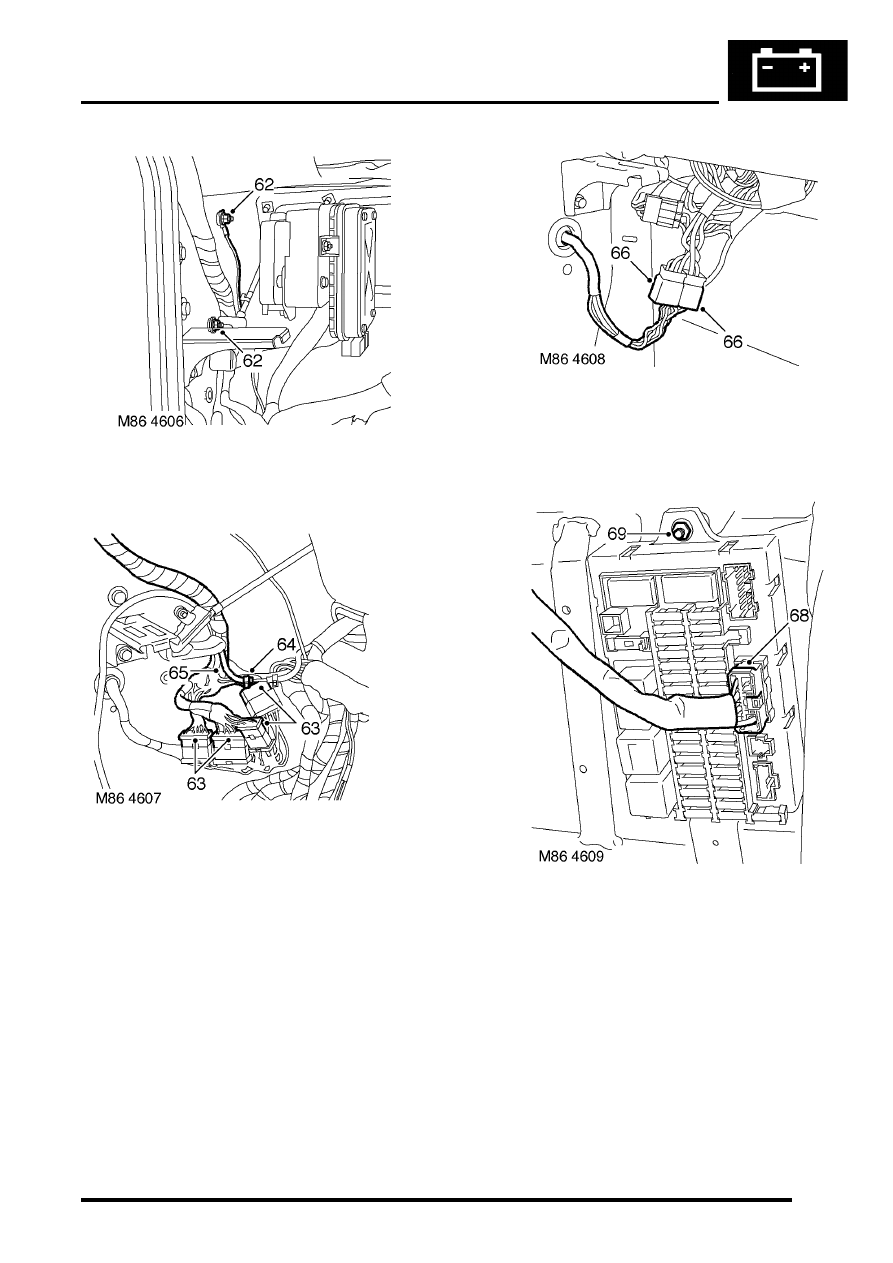

62. Remove 2 nuts securing earth headers to  LH

lower 'A' post.

63. Disconnect 4 multiplugs from body  harness.
64. Remove clip securing washer pipe located at

lower 'A' post

65. Remove pipe.

66. Disconnect 2 multiplugs from front door

harness.

67. With assistance withdraw LH side harness  into

interior.

68. Disconnect ignition harness multiplug from

passenger compartment fusebox.

69. Remove nut securing passenger  compartment

fusebox to steering support  bracket.

HARNESSES

86-7-24 REPAIRS

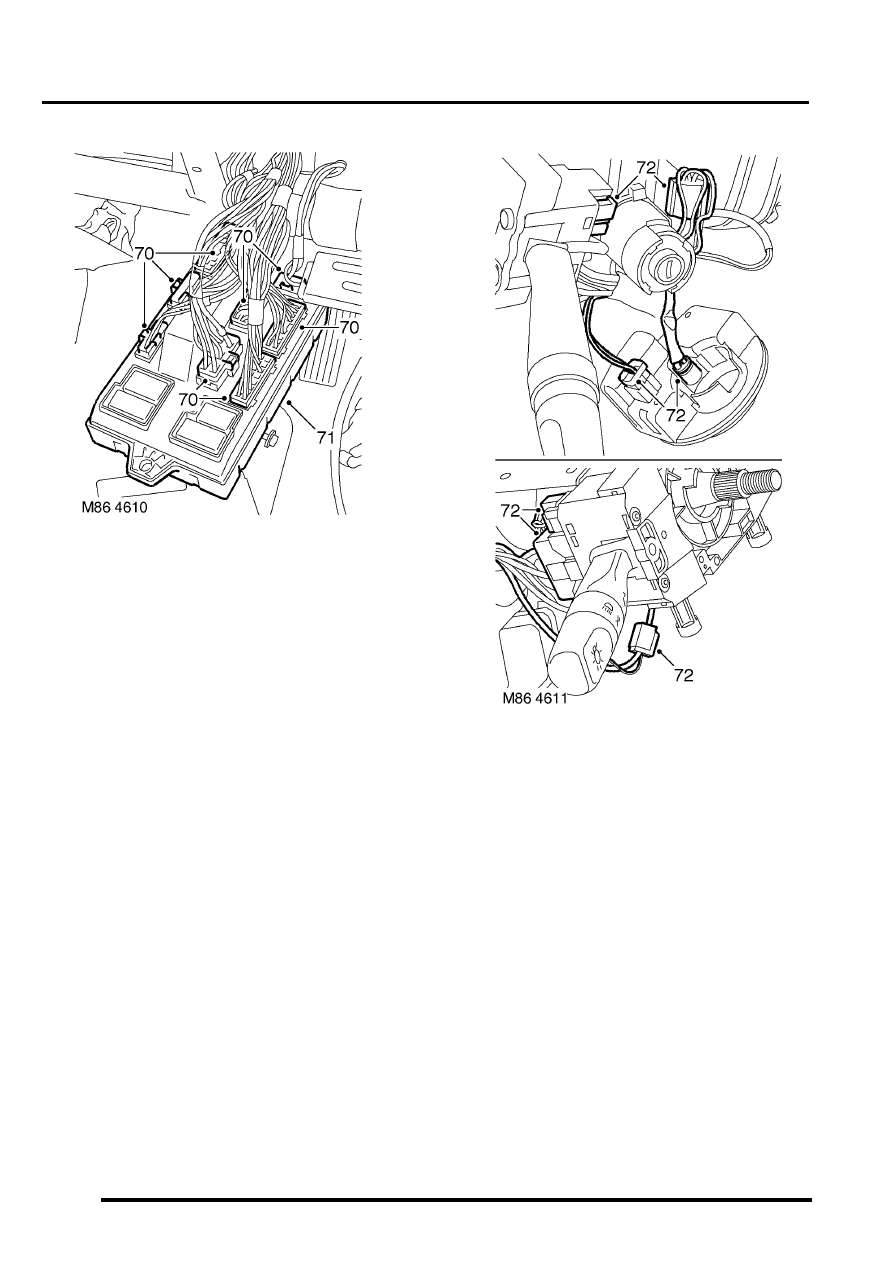

70. Release fusebox and disconnect 8  multiplugs.
71. Remove fusebox.

72. Disconnect 7 multiplugs from ignition passive

coil and steering column switch assembly.
