HARNESSES

REPAIRS

86-7-1

HARNESSES

REPAIRS

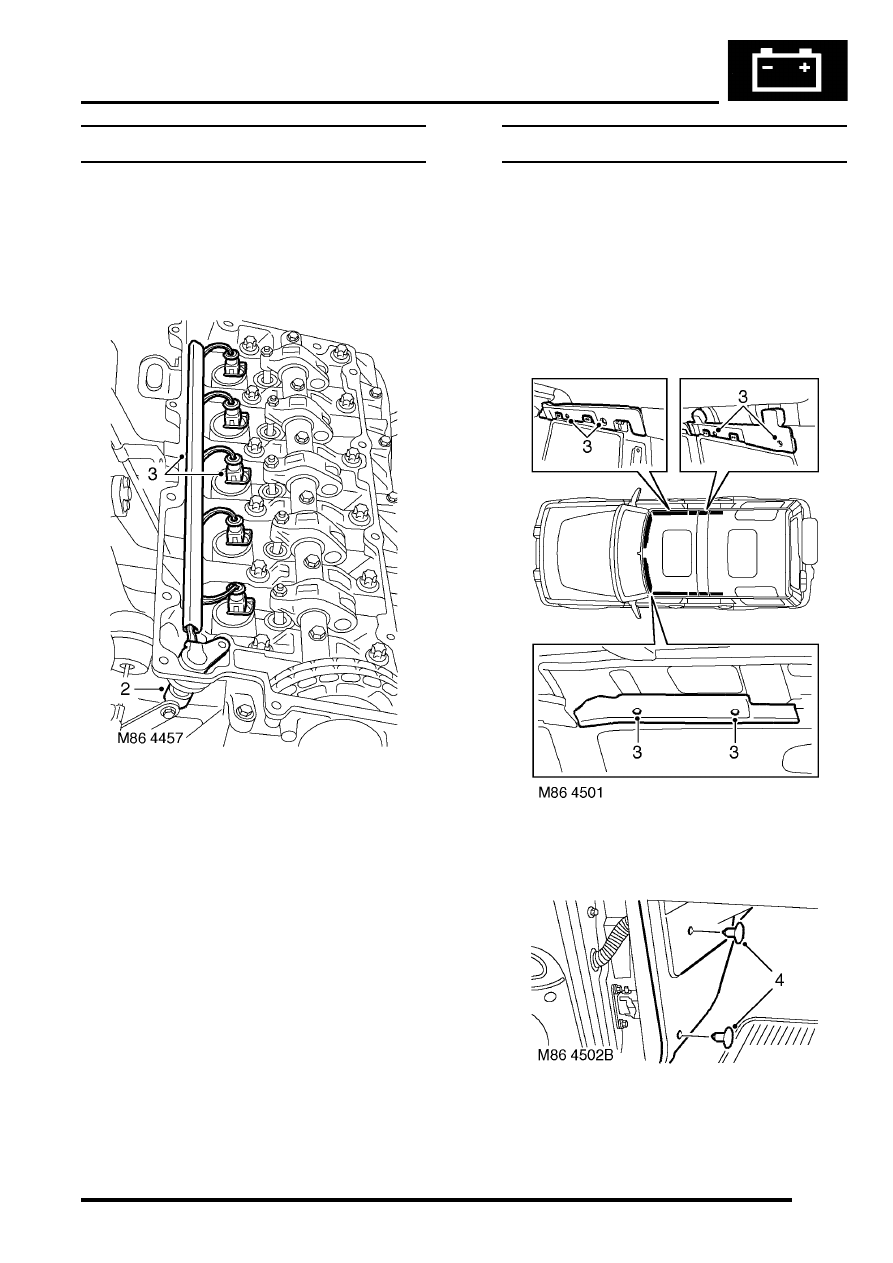

Harness - injectors - diesel

$% 86.70.22

Remove

1. Remove camshaft cover gasket.



 +

 ENGINE - Td5, REPAIRS, Gasket -

cover - camshaft.

2. Disconnect engine harness from injector

harness.

3. Disconnect multiplugs from injectors.  release

injector harness from camshaft  carrier and
remove harness.

Refit

1. Fit new 'O' rings to injector harness  connector.
2. Position harness and locate connector  to

camshaft carrier.

3. Connect injector and engine harness

multiplugs.

4. Fit camshaft cover gasket.



 +

 ENGINE - Td5, REPAIRS, Gasket -

cover - camshaft.

Harness - body

$% 86.70.11

Remove

1. Remove fascia panel.



+

 INTERIOR TRIM COMPONENTS,

REPAIRS, Fascia.

2. Remove headlining.



+

 INTERIOR TRIM COMPONENTS,

REPAIRS, Headlining.

3. Remove 5 studs securing sound deadening

and remove 3 sound deadening panels.

4. Remove 2 studs securing LH lower 'A'  post trim

panel and remove trim panel.

HARNESSES

86-7-2

REPAIRS

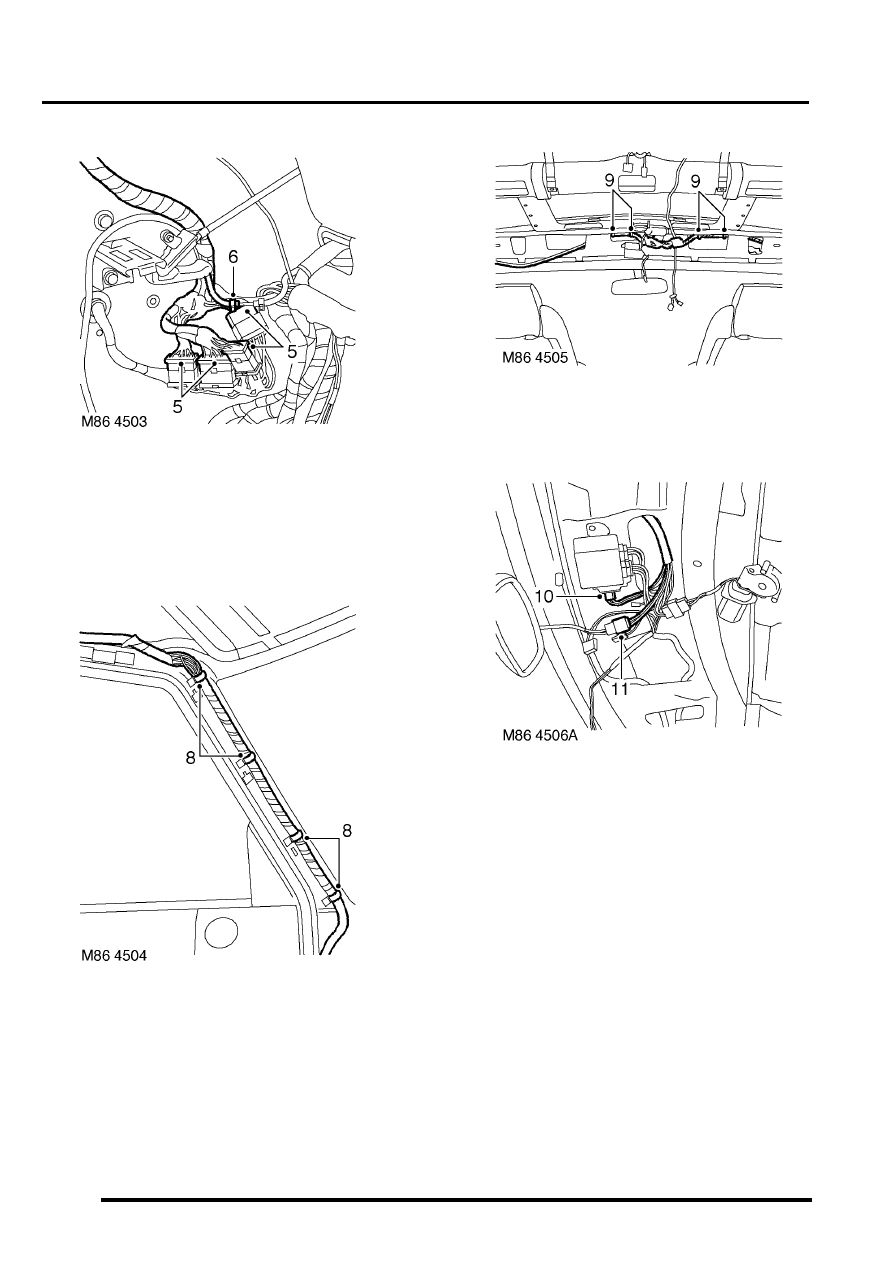

5. Release and disconnect 4 multiplugs from  LH

lower 'A' post.

6. Release clip and disconnect rear washer   pipe

from LH lower 'A' post.

7. Release harness from behind bonnet release

cable.

8. Release harness from 4 retainers in  LH upper

'A' post and collect protective sleeves.

9. Release 4 clips securing harness to centre of

roof.

10. Disconnect multiplug from ACE accelerometer.
11. Disconnect multiplug from interior  mirror.
12. Feed harness through roof to upper 'A'  post.

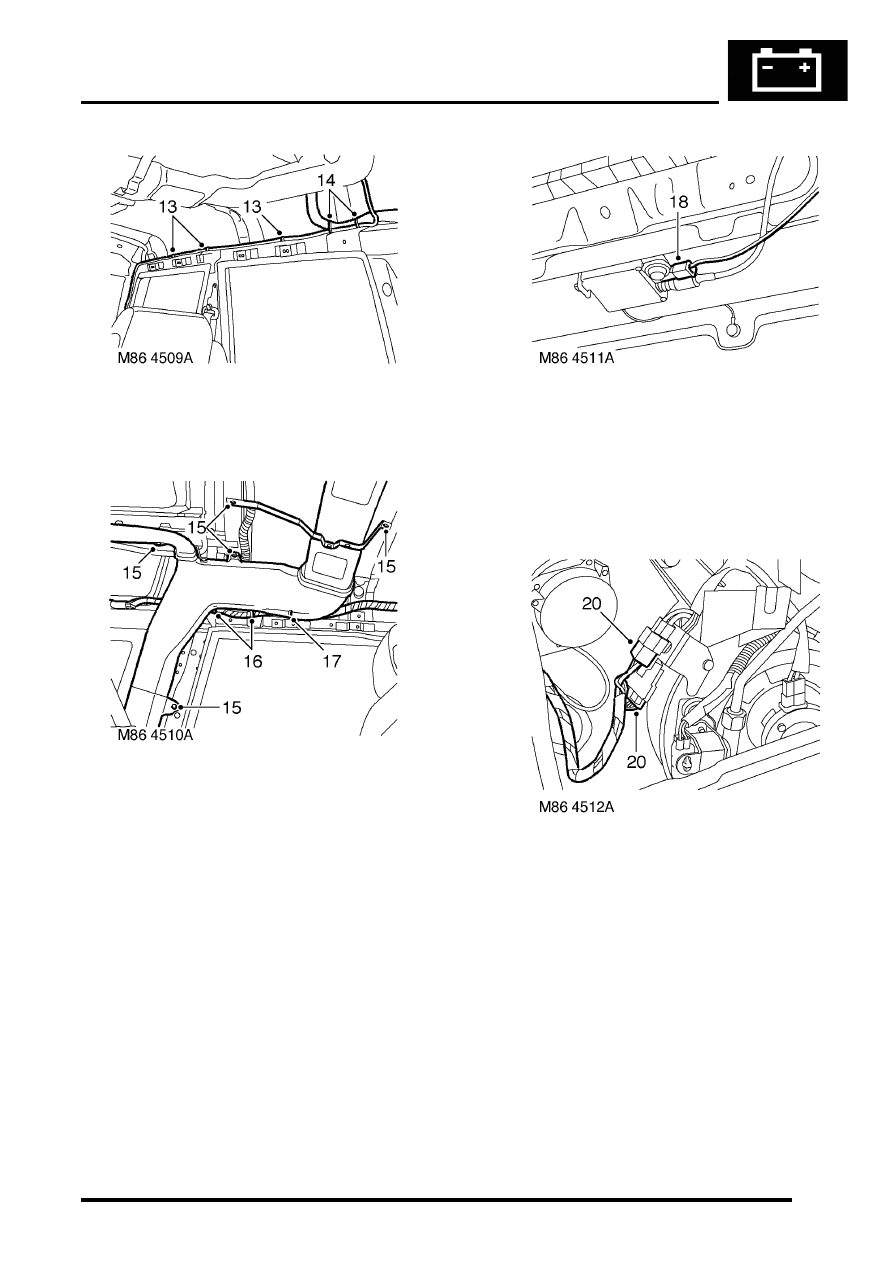

13. Release 3 retainers securing harness to  RH

roof panel.

HARNESSES

REPAIRS

86-7-3

14. Release 2 cable clips securing body harness to

sunroof harness.

15. Drill out 4 rivets securing air  conditioning

ducting to body, release  ducting.

16. Release 2 cable ties securing harness  to LH

side of body.

17. Release retainer securing harness  to LH side

of body.

18. Disconnect Lucar  from radio aerial LH

amplifier.

19. Remove both luggage compartment trim

casings.


 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Trim casing - side - loadspace.

20. Disconnect 2 multiplugs from rear air

conditioning unit.

HARNESSES

86-7-4

REPAIRS

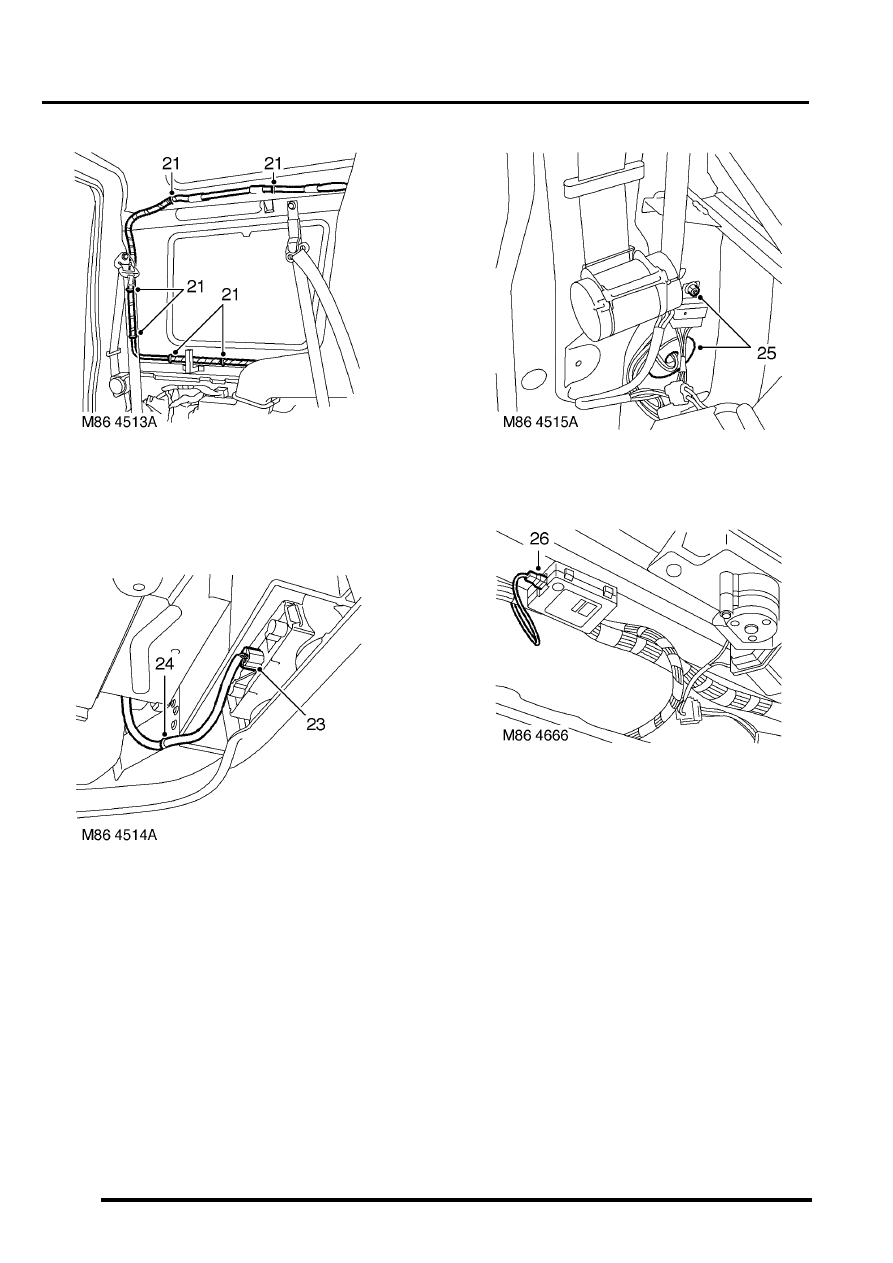

21. Remove 6 clips securing harness to LH side of

body.

22. Remove both rear tail lamps.



 +

 LIGHTING, REPAIRS, Lamp - tail.

23. Disconnect multiplugs from both tail/flasher

lamps.

24. Release 2 clips securing harness to rear

bumper.

25. Remove nut securing earth header to LH 'E'

post and remove grommet from 'E' post.

26. Disconnect multiplug from RF receiver.
27. Feed harness back to air conditioning ducting.
