Discovery 2. Manual - part 572

AUTOMATIC GEARBOX - ZF4HP22 - 24

REPAIRS

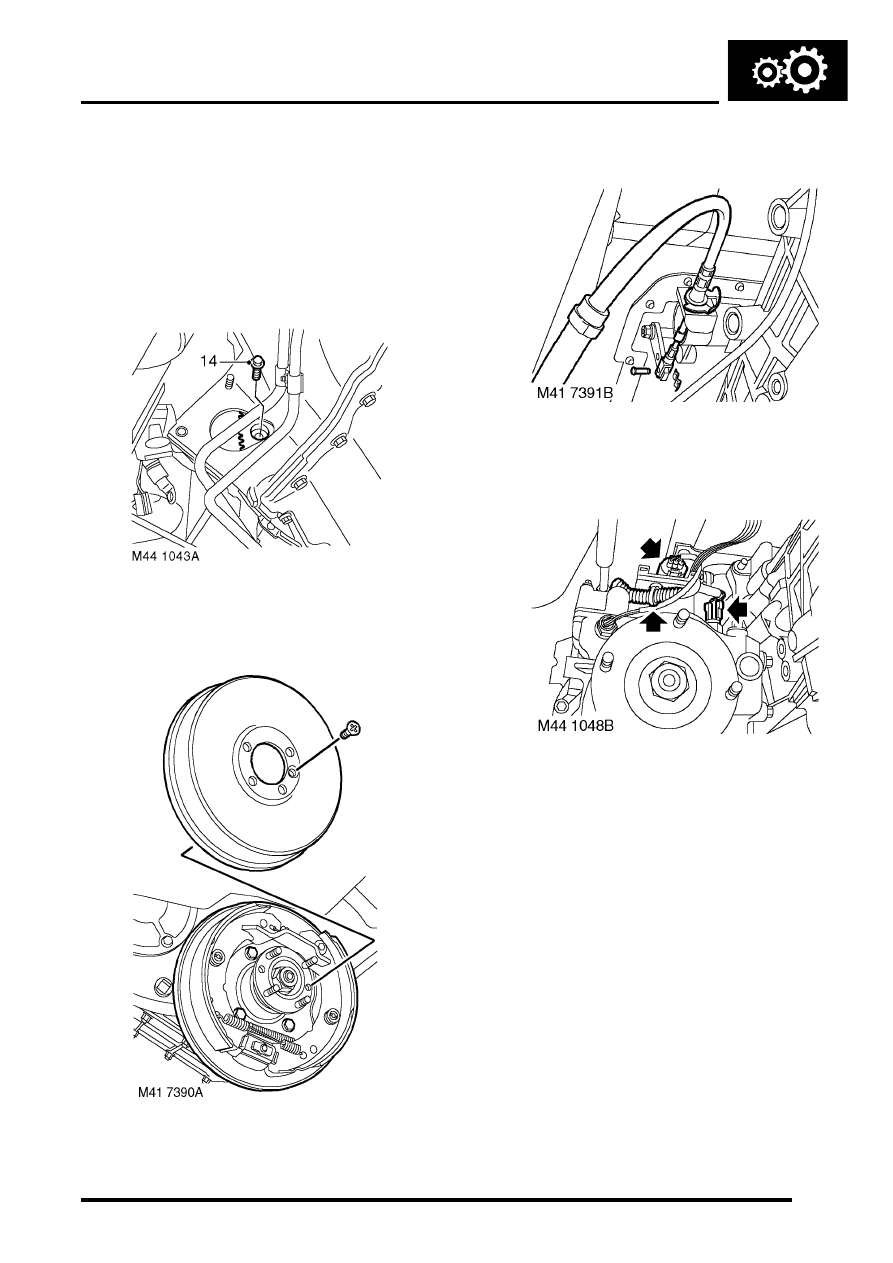

44-27

11. Drain transfer gearbox oil.



 +

 MAINTENANCE, PROCEDURES,

Transfer box.

12. Remove front propeller shaft



 +

 PROPELLER SHAFTS, REPAIRS,

Propeller shaft - front.

13. Remove rear propeller shaft



 +

 PROPELLER SHAFTS, REPAIRS,

Propeller shaft - rear.

14. Remove and discard 3 bolts securing  torque

converter to drive plate.

15. Remove handbrake drum retaining screw  and

remove brake drum.

16. Remove 4 bolts from handbrake back  plate,

release back plate and tie aside.

17. Remove clip securing high/low ratio selector

cable to transfer gearbox lever,  remove 'C' clip
and remove outer cable from  gearbox.

18. Disconnect  2 Lucars from differential lock

switch and multiplugs from high/low ratio switch
and neutral sensor.

19. Remove cable tie and multi plug from  bracket

to transfer box.

AUTOMATIC GEARBOX - ZF4HP22 - 24

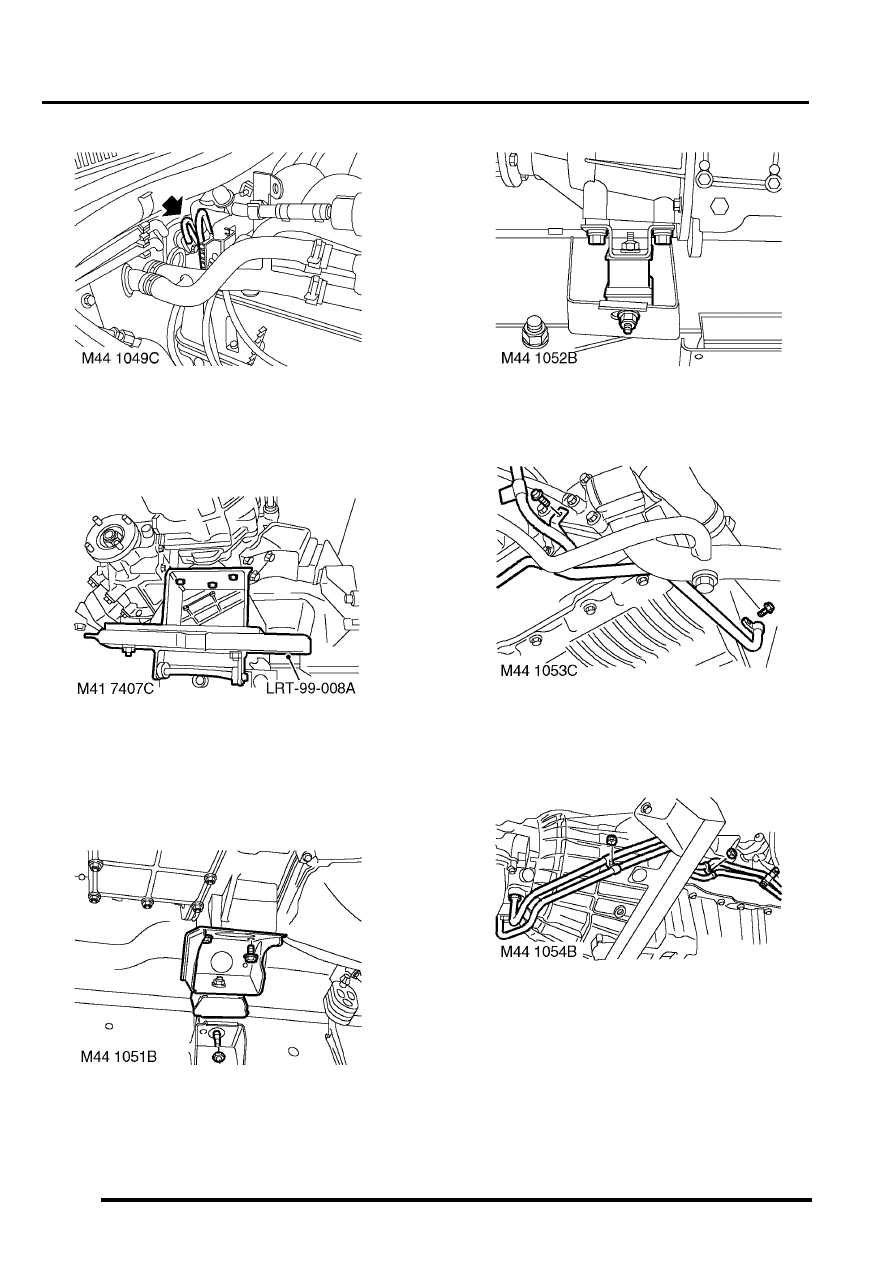

44-28

REPAIRS

20. Release transfer and automatic gearbox

breather pipes from clip at rear of cylinder
block.

21. Position gearbox support jack and secure tool

LRT-99-008A to support plate on jack.

22. Position a second support jack under engine

using  a block between engine sump and jack
to  prevent damage to sump.

23. Remove 4 bolts and nut, remove engine  LH

rear mounting.

24. Remove 4 bolts and nut, remove engine RH

rear mounting.

25. Remove 2 bolts securing gearbox oil  cooler

pipe clips to engine sump and  alternator
mounting bracket.

26. Remove bolt and 2 nuts securing clamps  to oil

cooler pipes and remove clamps.

AUTOMATIC GEARBOX - ZF4HP22 - 24

REPAIRS

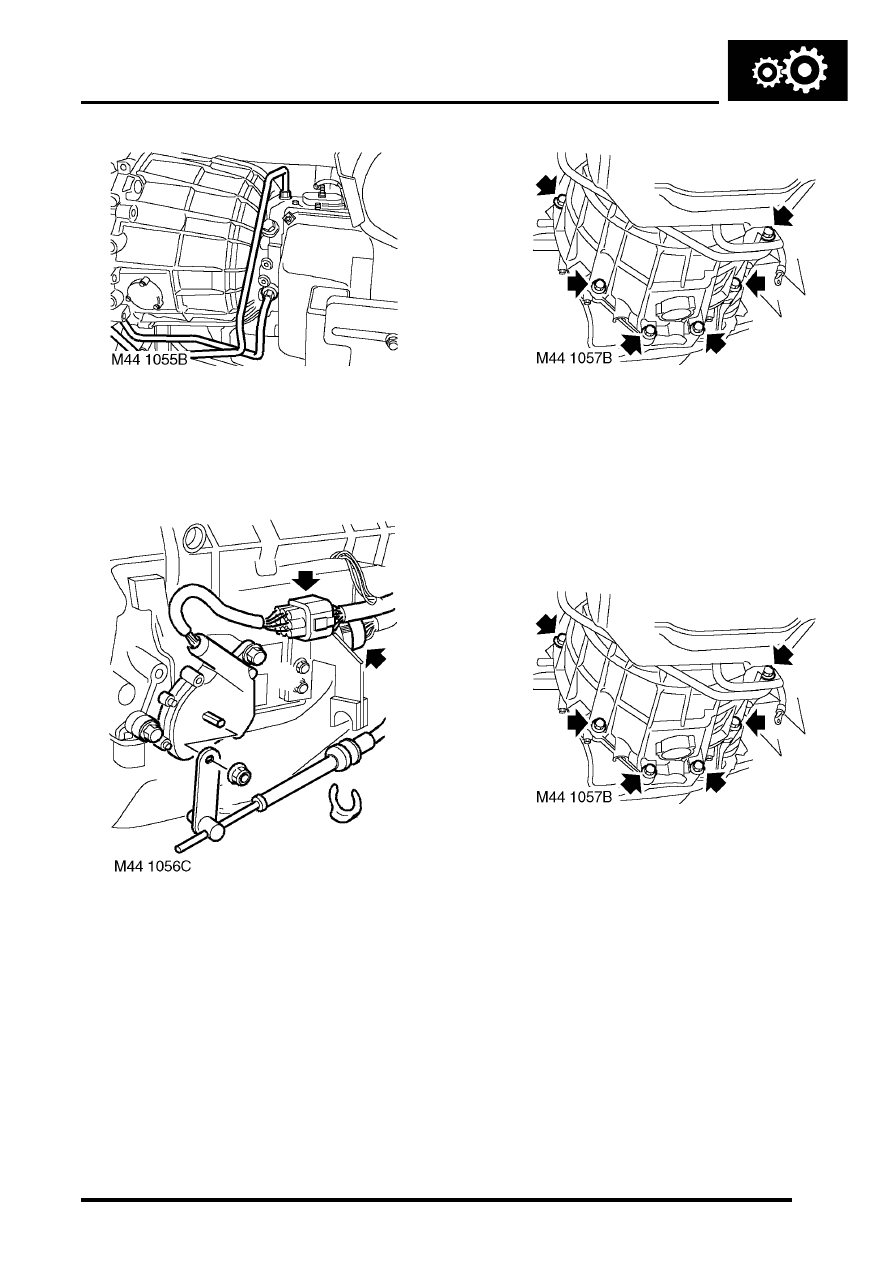

44-29

27. Loosen gearbox oil cooler pipe unions,  release

pipes from gearbox and discard 'O'  rings.

CAUTION: Always fit plugs to open
connections to prevent contamination.

28. Remove 'C' clip securing selector cable  to

gearbox bracket.

29. Remove nut securing selector lever to  inhibitor

switch and release lever.

30. Disconnect multiplug from inhibitor  switch.
31. Loosen gearbox multi plug locking ring  and

disconnect plug.

32. Remove 6 remaining gearbox housing  bolts.
33. With assistance remove automatic gearbox

from  engine.

34. Fit suitable strap to retain torque  converter.

Refit

1. Clean gearbox to engine mating faces.
2. Remove torque converter retaining strap.
3. With assistance position gearbox to  engine.

4. Fit but do not tighten six bolts securing gearbox

housing to engine.

5. Connect multiplug to gearbox and  tighten

locking ring.

6. Connect multiplug to inhibitor switch.
7. Position selector lever to  inhibitor switch and

tighten nut to 25 Nm  (18 lbf.ft).

8. Position selector cable to gearbox  and secure

with 'C' clip.

9. Clean oil pipe unions and fit new 'O'  rings.

10. Position and tighten pipe unions to  gearbox.
11. Position and tighten oil cooler pipe  clamps.
12. Position and tighten oil cooler pipe  clips to

engine sump and alternator bracket.

13. Position  engine RH and LH rear mountings

and tighten bolts to 85 Nm (63 lbf.ft) and nuts to
85 Nm (63 lbf.ft).

AUTOMATIC GEARBOX - ZF4HP22 - 24

44-30

REPAIRS

14. Secure gearbox breather pipes to  bulkhead

clip.

15. Connect multiplugs to high/low ratio switch and

neutral sensor. Connect Lucars  to differential
lock switch.

16. Position cable tie and multi plug to  transfer box

bracket.

17. Connect high/low ratio cable to transfer box

and secure with retaining clips.

18. Position hand brake back plate and tighten

bolts to 75 Nm (55 lbf.ft).

19. Fit hand brake drum and tighten screw.
20. Remove bolts securing tool LRT-99-008A  to

gearbox.

21. Rotate engine to align torque  converter, fit new

bolts and tighten to 50 Nm  (37 lbf.ft).

22. Fit rear propeller shaft.



 +

 PROPELLER SHAFTS, REPAIRS,

Propeller shaft - rear.

23. Fit front propeller shaft.



 +

 PROPELLER SHAFTS, REPAIRS,

Propeller shaft - front.

24. Fill transfer gearbox with oil.



 +

 MAINTENANCE, PROCEDURES,

Transfer box.

25. Fill automatic gearbox with oil.



 +

 MAINTENANCE, PROCEDURES,

Automatic gearbox.

26. Position intermediate silencer and  secure to

mounting rubbers.

27. Clean silencer and tail pipe mating  faces.
28. Position new gasket to tail pipe  and tighten

nuts to 25 Nm (18 lbf.ft).

29. Fit exhaust front pipe.



 +

 MANIFOLDS AND EXHAUST

SYSTEMS - Td5, REPAIRS, Pipe - front.

30. Fit bolt securing closing plate to  gearbox

housing and tighten to 7 Nm (5.2 lbf.ft).

31. Fit  upper bolts securing gearbox  housing to

engine and tighten to 50 Nm  (37 lbf.ft).

32. Fit starter motor.



 +

 CHARGING AND STARTING,

REPAIRS, Starter motor - diesel.

33. Tighten remaining gearbox housing  to engine

bolts to 50 Nm (37 lbf.ft).

34. Connect battery earth lead.
35. Fit battery cover and secure with fixings.
36. Check and adjust selector cable.



 +

 AUTOMATIC GEARBOX - ZF4HP22

- 24, ADJUSTMENTS, Cable - selector.

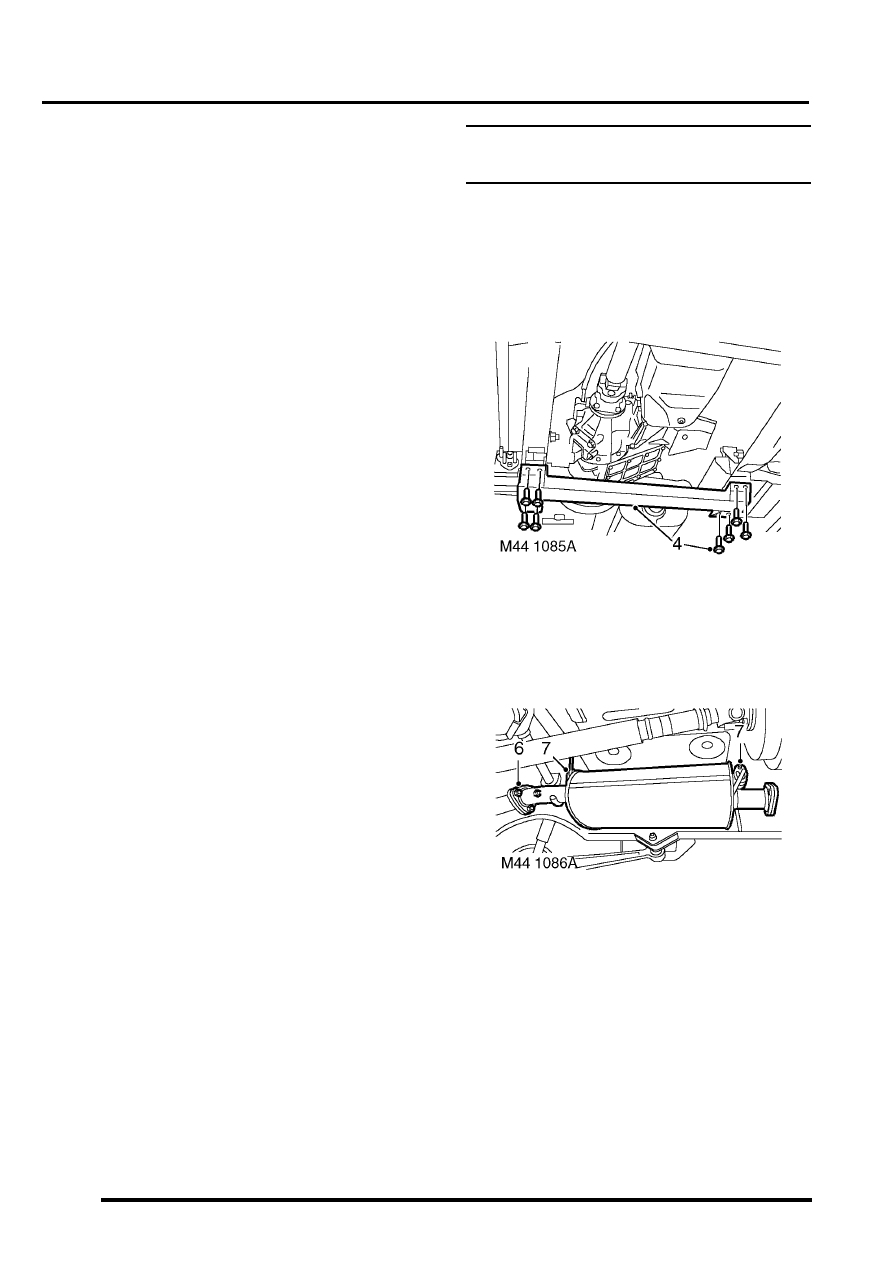

Gearbox - convertor and transfer
gearbox - V8

$% 44.20.04.99

Remove

1. Release fixings and remove battery cover.
2. Disconnect battery earth lead.
3. Raise vehicle on a ramp.

4. Remove 8 bolts securing centre cross member

and remove cross member.

5. Remove exhaust front pipe.



 +

 MANIFOLDS AND EXHAUST

SYSTEMS - V8, REPAIRS, Front pipe.

6. Remove 3 nuts securing intermediate silencer

to tail pipe.

7. Release and remove silencer from rubber

mountings.

8. Drain automatic gearbox oil.



+

 MAINTENANCE, PROCEDURES,

Automatic gearbox.

9. Drain transfer gearbox oil.



+

 MAINTENANCE, PROCEDURES,

Transfer box.

10. Remove front propeller shaft



+

 PROPELLER SHAFTS, REPAIRS,

Propeller shaft - front.
