Discovery 2. Manual - part 571

AUTOMATIC GEARBOX - ZF4HP22 - 24

REPAIRS

44-23

REPAIRS

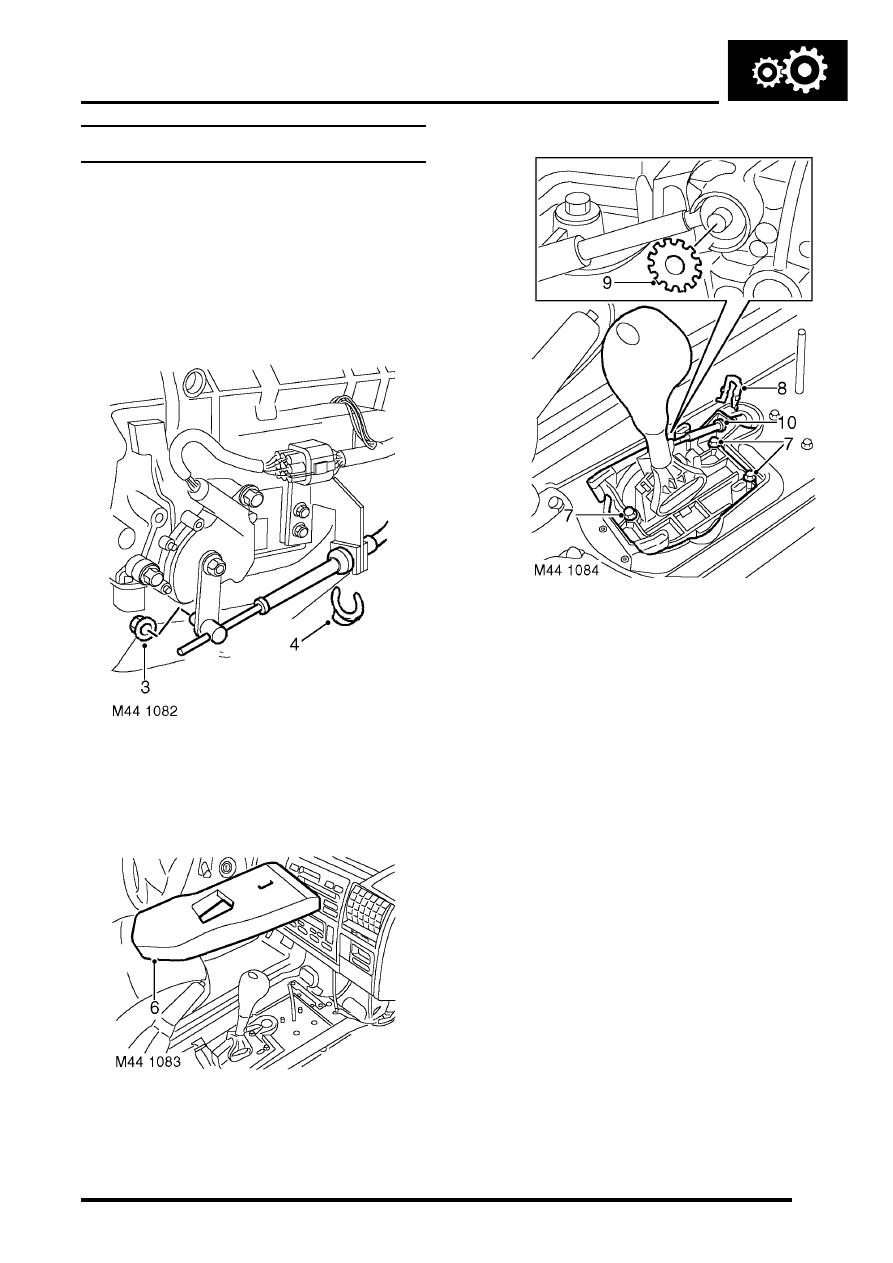

Cable and lever assembly - selector

$% 44.15.08

Remove

1. Remove centre console.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Console - centre - automatic
models.

2. Raise vehicle on ramp.

3. Loosen selector cable trunnion nut.
4. Remove 'C' clip and release selector  cable

from gearbox bracket.

5. Lower vehicle on ramp.

6. Remove sound deadener pad.

7. Remove 3 bolts securing selector lever  bracket

to tunnel, remove selector lever.

8. Remove 'C' clip securing outer cable  to

selector lever bracket.

9. Remove locking ring securing inner  cable to

selector lever.

10. Release inner cable from selector lever,

release cable from grommet and remove cable
from selector lever bracket.

Refit

1. Position cable through grommet, align to

bracket and secure with 'C' clip.

2. Fit inner cable to selector lever and  secure with

locking ring.

3. Feed selector cable through tunnel,  align

bracket, fit and tighten bolts.

4. Fit sound deadener pad.
5. Fit centre console.



+

 INTERIOR TRIM COMPONENTS,

REPAIRS, Console - centre - automatic
models.

6. Position selector cable through trunnion  and

gearbox bracket, secure with 'C' clip.

7. Adjust selector cable.



+

 AUTOMATIC GEARBOX - ZF4HP22

- 24, ADJUSTMENTS, Cable - selector.

AUTOMATIC GEARBOX - ZF4HP22 - 24

44-24

REPAIRS

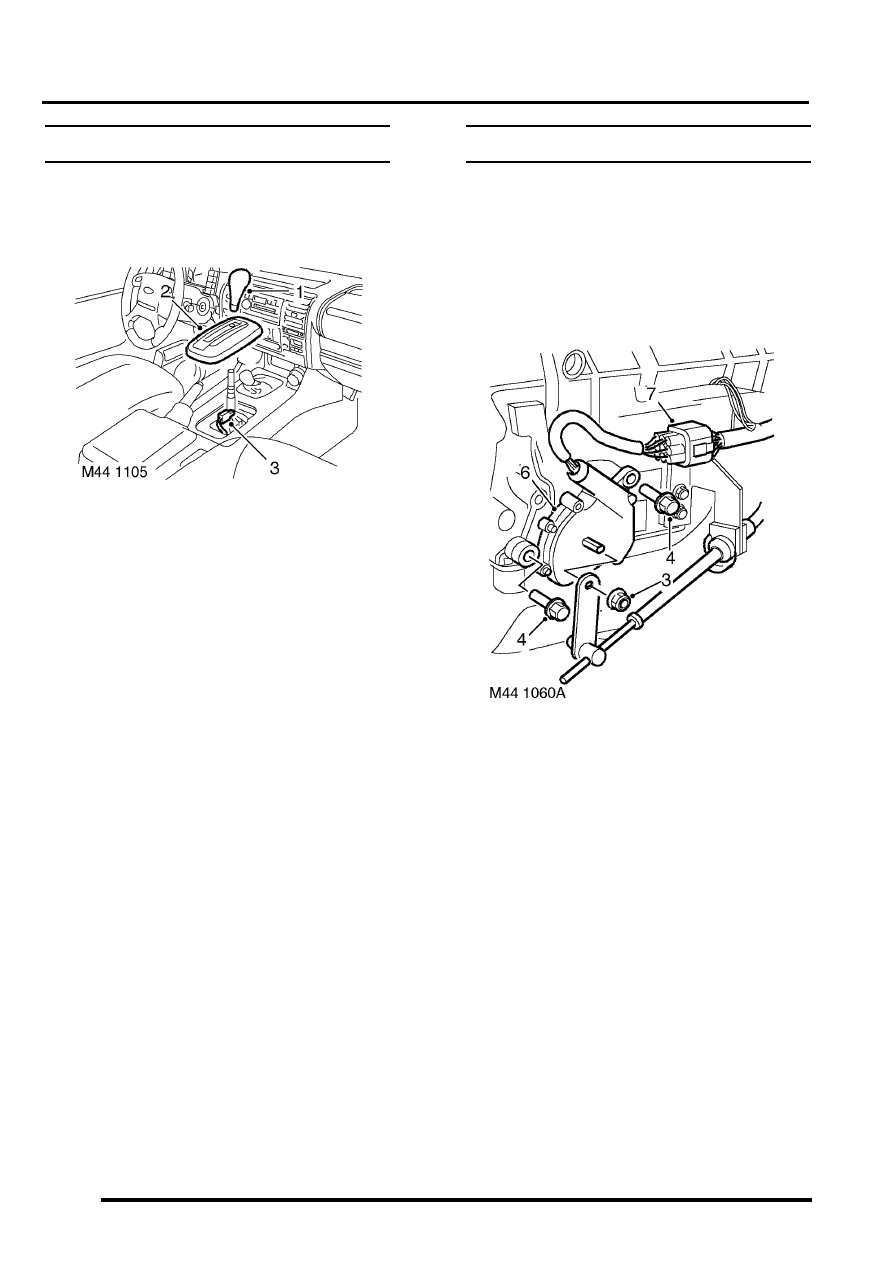

Selector indicator

$% 44.15.10

Remove

1. Remove knob from gear lever.
2. Release selector panel from centre  console.
3. Disconnect multiplug from selector  panel and

remove panel.

Refit

1. Position selector panel and connect  multiplug.
2. Secure selector panel to console.
3. Fit gear lever knob.

Switch - starter inhibitor

$% 44.15.19

Remove

1. Diesel models: Remove exhaust front pipe.



+

 MANIFOLDS AND EXHAUST

SYSTEMS - Td5, REPAIRS, Pipe - front.

2. Move the selector lever to position 'P'.

3. Remove nut securing selector lever to  gearbox

selector shaft and release lever.

4. Remove 2 bolts securing inhibitor switch  to

gearbox.

5. Release multiplug from gearbox bracket.
6. Release inhibitor switch from selector  shaft.
7. Disconnect switch multiplug and remove

switch.

Refit

1. Ensure 'P' is selected by rotating  selector shaft

fully clockwise.

2. Engage 'N' by rotating selector shaft  2 detents

anti-clockwise.

3. Position inhibitor switch to selector shaft,

connect multiplug and secure multiplug to
gearbox bracket.

4. Engage switch to selector shaft, and fit  but do

not tighten retaining bolts.

AUTOMATIC GEARBOX - ZF4HP22 - 24

REPAIRS

44-25

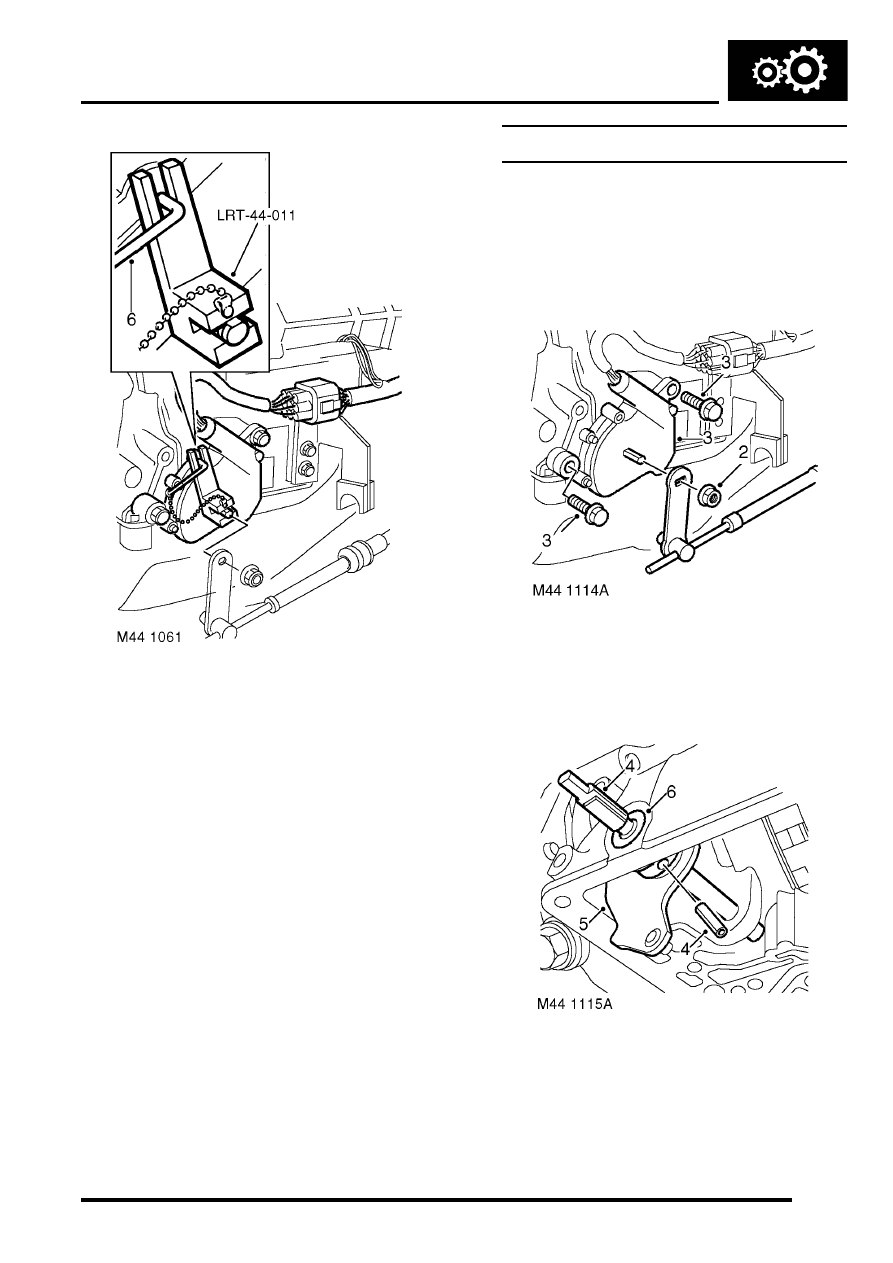

5. Fit tool LRT-44-011 to selector  shaft.
6. Insert setting pin into tool. Rotate switch until

setting pin engages with hole  in switch as
shown and tighten bolts to 10 Nm (7 lbf.ft).

7. Remove setting tool  LRT-44-011.
8. Position selector lever to selector shaft and

tighten nut to 26 Nm (19 lbf.ft).

9. Diesel models: Fit exhaust front pipe.



 +

 MANIFOLDS AND EXHAUST

SYSTEMS - Td5, REPAIRS, Pipe - front.

Seal - selector shaft

$% 44.15.34

Remove

1. Remove valve body assembly.



+

 AUTOMATIC GEARBOX - ZF4HP22

- 24, REPAIRS, Valve body assembly.

2. Remove nut securing selector shaft lever  and

release lever from shaft.

3. Remove 2 bolts securing gear selector  switch

to gearbox and remove switch.

4. Drift out and discard selector quadrant  roll pin.

Remove selector shaft.

5. Remove selector quadrant and connecting  rod.
6. Remove oil seal taking care not to  damage

seal housing.

AUTOMATIC GEARBOX - ZF4HP22 - 24

44-26

REPAIRS

Refit

1. Clean shaft and seal housing.
2. Using a suitable adapter, fit new seal.
3. Position selector quadrant and  connecting rod.
4. Position selector shaft and secure to  quadrant

using new roll pin.

5. Fit valve body assembly.



 +

 AUTOMATIC GEARBOX - ZF4HP22

- 24, REPAIRS, Valve body assembly.

Gearbox - convertor and transfer
gearbox - Diesel

$% 44.20.04.99

Remove

1. Release fixings and remove battery cover.
2. Disconnect battery earth lead.
3. Raise vehicle on a ramp.
4. Remove starter motor



+

 CHARGING AND STARTING,

REPAIRS, Starter motor - diesel.

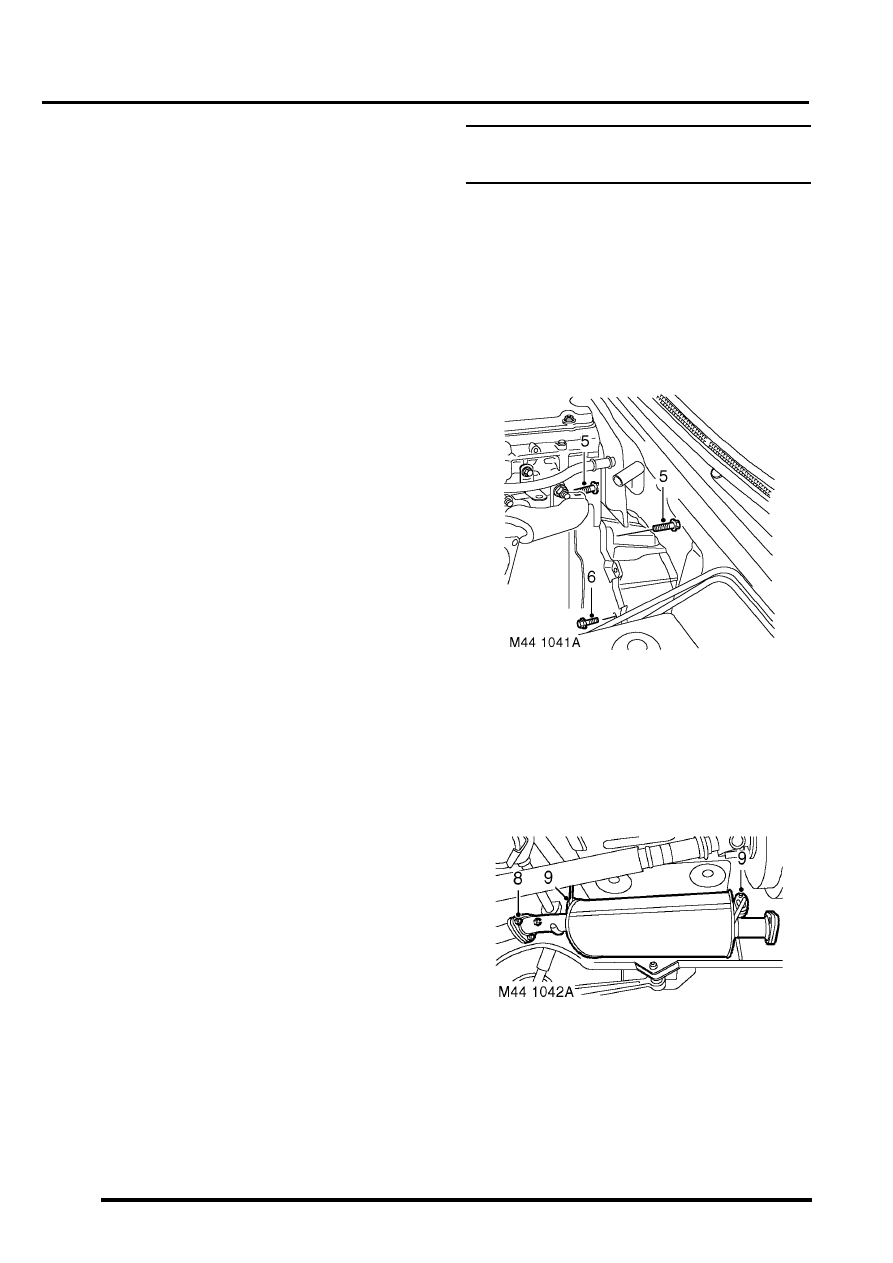

5. Remove 2 upper bolts securing gearbox

housing to engine.

6. Remove bolt securing closing plate to  gearbox

housing.

7. Remove exhaust front pipe.



 +

 MANIFOLDS AND EXHAUST

SYSTEMS - Td5, REPAIRS, Pipe - front.

8. Remove 3 nuts securing intermediate  silencer

to tail pipe.

9. Release and remove silencer from rubber

mountings.

10. Drain automatic gearbox oil.



+

 MAINTENANCE, PROCEDURES,

Automatic gearbox.
