Discovery 2. Manual - part 444

ENGINE - V8

OVERHAUL 12-2-69

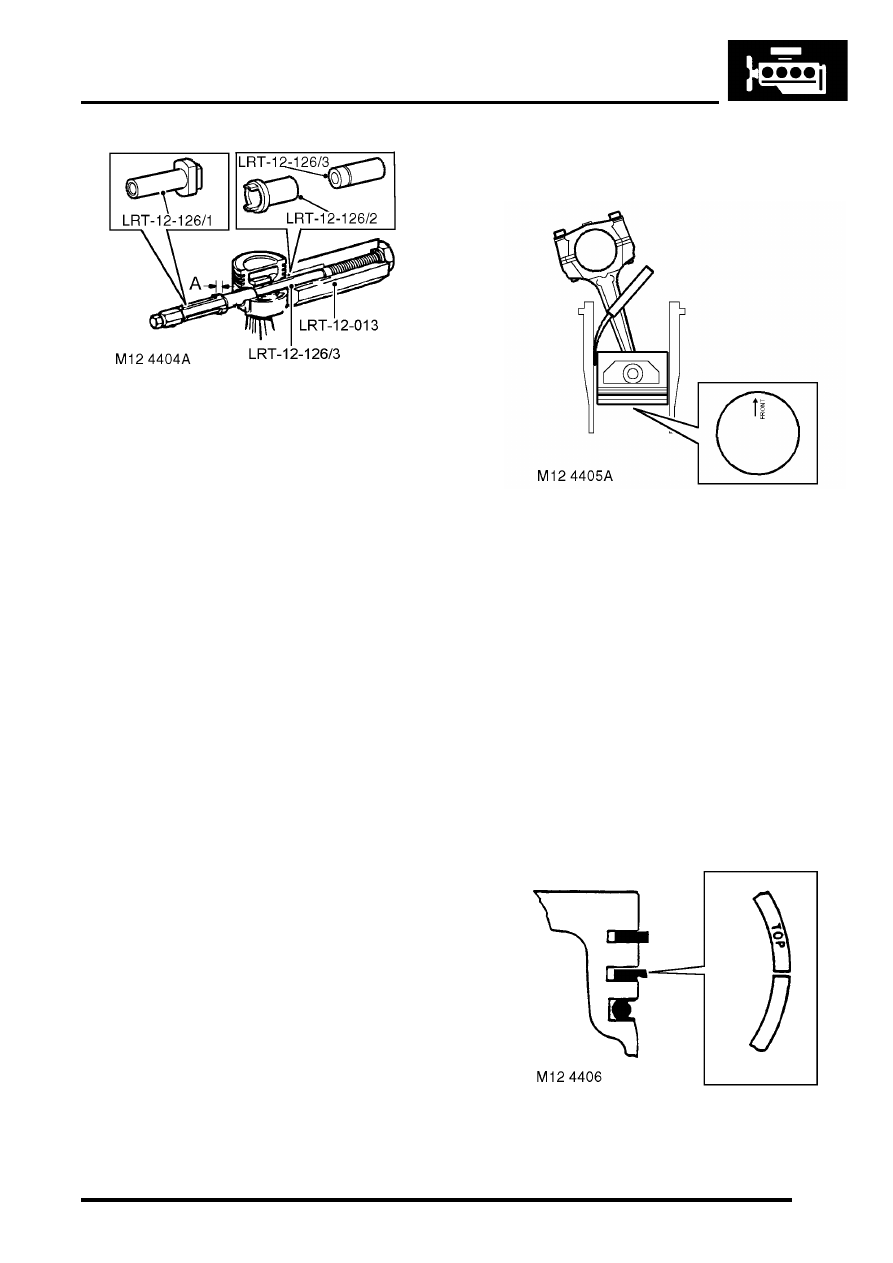

3. Clamp hexagon body of tool LRT-12-013  in

vice.

4. Loosen large nut and pull the centre  screw 50

mm (2 in) out of hexagon body.

5. Fit piston adapter tool LRT-12-126/2 .
6. Position guide pin tool LRT-12-126/3 in LRT-

12-162/2 with groove towards piston,  up to
shoulder on centre screw.

7. Lubricate gudgeon pin and bores of  connecting

rod and piston with graphite  oil.

8. Locate connecting rod and piston to  centre

screw with connecting rod entered on  sleeve
up to groove.

9. Fit gudgeon pin on to centre screw and  into

piston bore up to connecting rod.

10. Fit remover/replacer tool    LRT-12-126/1 with

flanged end towards  gudgeon pin.

11. Screw the stop nut on to centre screw  and

position piston against groove of tool LRT-12-
126/3.

12. Lubricate centre screw threads and  thrust race

with graphite oil, screw large  nut up to tool
LRT-12-013.

13. Lock the stop nut securely with  lock screw.
14. Set torque wrench to 16 Nm (12 lbf.ft) and using

socket on large  nut, pull gudgeon pin in until
flange of tool LRT-12-126/1  is 0.40 mm (0.016
in),  dimension 'A' from  face of piston. If
torque is exceeded during this procedure, fit of
gudgeon pin to connecting rod is not
acceptable and components must be replaced.

CAUTION: The centre screw and thrust race
must be kept well lubricated throughout the
operation.

15. Dismantle tool, remove piston and check no

damage has occurred during pressing and  that
piston moves freely on gudgeon pin.

16. Remove compression rings, oil control  rails

and expander from new piston.

17. Invert piston and with arrow pointing  towards

rear of cylinder block, insert piston into cylinder
liner.

18. Position piston with bottom of skirt  30 mm (1.12

in) from top cylinder liner.

19. Using feeler gauges, measure and record

clearance between piston and left hand side  of
cylinder- viewed from the front of  cylinder
block.

l

Piston to bore clearance = 0.020 to 0.045
mm (0.001 to 0.002 in).

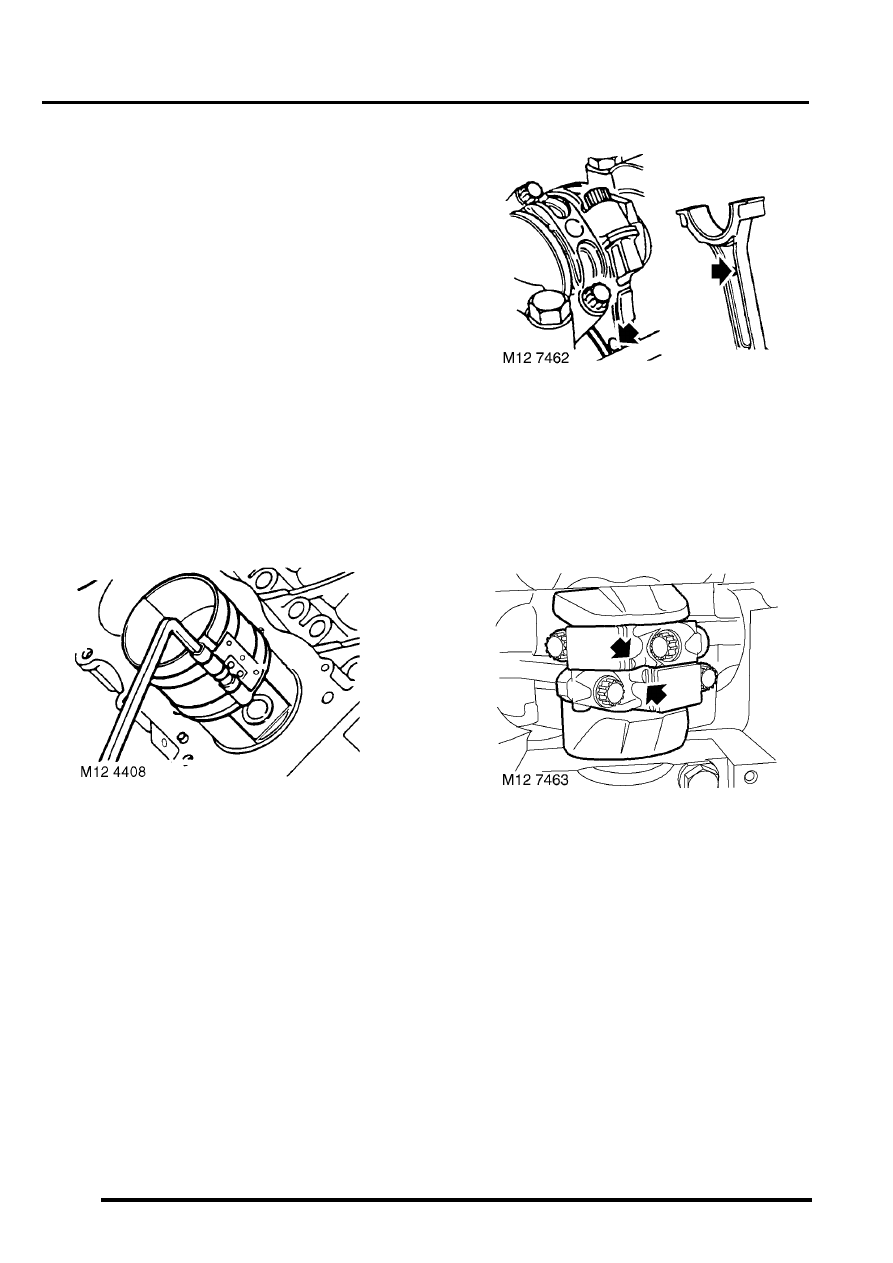

20. Insert piston rings into cylinder bore,  use the

piston to hold the rings square to bore and
check  the ring gap.

l

1st compression ring = 0.30 to 0.50 mm
(0.012 to 0.02 in).

l

2nd compression ring = 0.40 to 0.65 mm
(0.016 to 0.026 in).

l

Oil control ring rails = 0.38 to 1.40 mm
(0.015 to 0.055 in).

21. Remove piston rings from bore.

22. Fit oil control ring rails and expander,  ensuring

ends butt and do not overlap.

ENGINE - V8

12-2-70 OVERHAUL

23. Fit 2nd compression ring marked 'TOP' with

marking uppermost in 2nd groove.

24. Fit 1st compression ring in first groove  either

way round.

25. Check piston ring to groove clearance.

l

1st compression ring = 0.05 to 0.10 mm
(0.002 to 0.004 in).

l

2nd compression ring = 0.05 to 0.10 mm
(0.002 to 0.004 in).

26. Position oil control expander ring joint  and ring

rail gaps all at one side, between  gudgeon pin
and away from LH side of piston - viewed from
front of piston. Position the gaps in  ring rails
approximately 25 mm (1.0 in) each side of
expander ring joint.

27. Position compression rings with gaps on

opposite side of piston between gudgeon pin
and RH side of piston - viewed from front of
piston.

28. Thoroughly clean cylinder bores.
29. Lubricate piston rings and gudgeon pin  with

clean engine oil.

30. Lubricate cylinder bore with clean  engine oil.

31. Using LRT-12-204, compress piston rings.

32. Insert connecting rod and piston into its

respective cylinder bore, ensuring domed
shaped boss  on connecting rod faces towards
front of  engine on RH bank of cylinders and
towards  rear on LH bank of cylinders.

33. Clean connecting rod journal and  bearing cap.
34. Lubricate connecting rod journal and

connecting rod bearings.

35. Fit connecting rod bearings and connecting rod

bearing caps ensuring they are in their correct
fitted order.

NOTE: The rib on the edge of the bearing cap
must face towards the front of the engine on the
RH bank of cylinders and towards the rear on
the LH bank.

36. Fit bolts and tighten to 20 Nm (15 lbf.ft) then

turn a further 80

°

.

37. Fit oil pick-up strainer.



+

 ENGINE - V8, OVERHAUL, Strainer

- oil pick-up.

38. Fit cylinder head gasket.



+

 ENGINE - V8, OVERHAUL, Gasket -

cylinder head.

ENGINE - V8

OVERHAUL 12-2-71

Bearings - connecting rods

$% 12.17.16.01

Disassembly

1. Remove oil pick up strainer.



 +

 ENGINE - V8, OVERHAUL, Strainer

- oil pick-up.

2. Suitably mark cylinder reference number  on

each connecting rod bearing cap.

3. Remove 2 bolts securing each connecting  rod

bearing cap, remove caps and recover
connecting rod bearings.

CAUTION: Keep bearing caps, bearings and
bolts in their fitted order.

4. Push each connecting rod up cylinder  bore

until connecting rods are clear of  crankshaft
journals.

CAUTION: Ensure that connecting rods do
not contact cylinder bores.

5. Remove bearing shells from each  connecting

rod.

Inspect

1. Clean crankshaft journals and  bearing

locations in connecting rods.

2. Inspect connecting rod bearings for wear and

renew if necessary. Connecting rod bearings
are available in two oversizes.

l

Connecting rod bearing 1st oversize = 0.254
mm (0.01 in).

l

Connecting rod bearing 2nd oversize =
0.508 mm (0.02 in).

3. Check crankshaft big-end journals for wear and

scoring. Measure for ovality; taking 3
measurements at 120

°

 intervals at each end

and at centre of journals.

l

Standard journal = 55.500 to 55.513 mm
(2.20 to 2.22 in).

l

1st undersize journal - 0.254 mm (0.01 in) =
55.246 to 55.259 mm (2.17 to 2.18 in).

l

2nd undersize journal - 0.508 mm (0.02 in)
= 54.992 to 55.005 mm (2.16 to 2.165 in).

l

Journal - max. ovality = 0.040 mm (0.002 in)

Reassembly

1. Clean connecting rod caps.
2. Lubricate connecting rod journals and  bearing

shells with clean engine oil.

3. Fit bearing shells to connecting rods  and caps.
4. Rotate crankshaft until connecting rod  journals

are correctly positioned.

5. Taking care not to displace bearing shells, pull

connecting rods on to crankshaft journals.

6. Check that bearing shells are correctly  located

in connecting rod bearing caps.

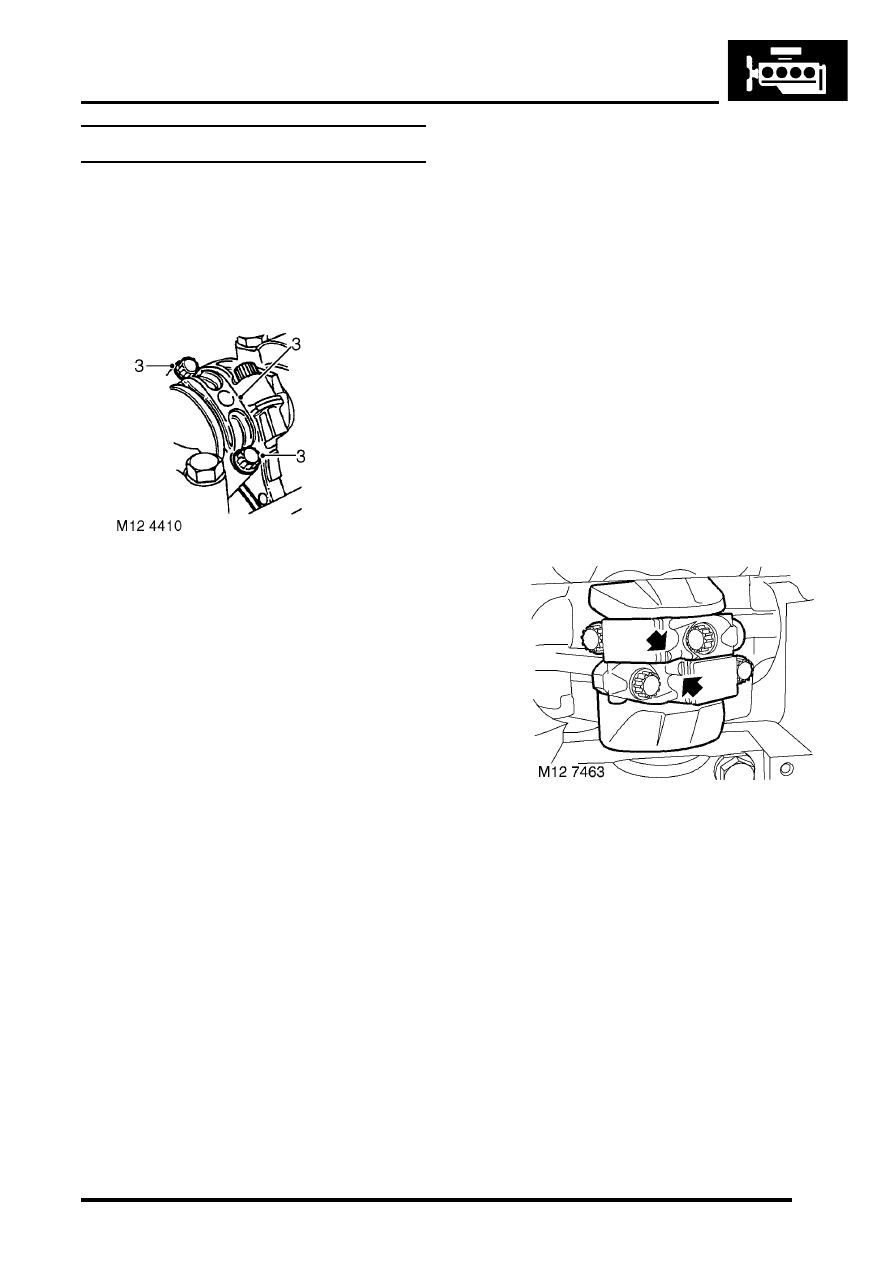

7. Fit connecting rod bearing caps,  ensuring that

they are in their correct  fitted order.

NOTE: The rib on the edge of the bearing cap
must face towards the front of engine on the RH
bank of cylinders and towards the rear on the
LH bank.

8. Lightly oil threads of  connecting rod bolts. Fit

connecting rod bolts and tighten to  20 Nm (15
lbf.ft) then turn a further 80

°

.

ENGINE - V8

12-2-72 OVERHAUL

9. Check clearance between connecting rods  on

each crankshaft journal.

l

 Connecting rod clearance = 0.15 to  0.36
mm (0.006 to 0.014 in).

10. Fit oil pick up strainer.



 +

 ENGINE - V8, OVERHAUL, Strainer

- oil pick-up.

Crankshaft and main bearings

$% 12.21.33.01

Disassembly

1. Remove crankshaft rear oil seal.



+

 ENGINE - V8, OVERHAUL, Seal -

crankshaft - rear - automatic models.

2. Remove timing gear cover gasket.



+

 ENGINE - V8, OVERHAUL, Gasket -

timing gear cover.

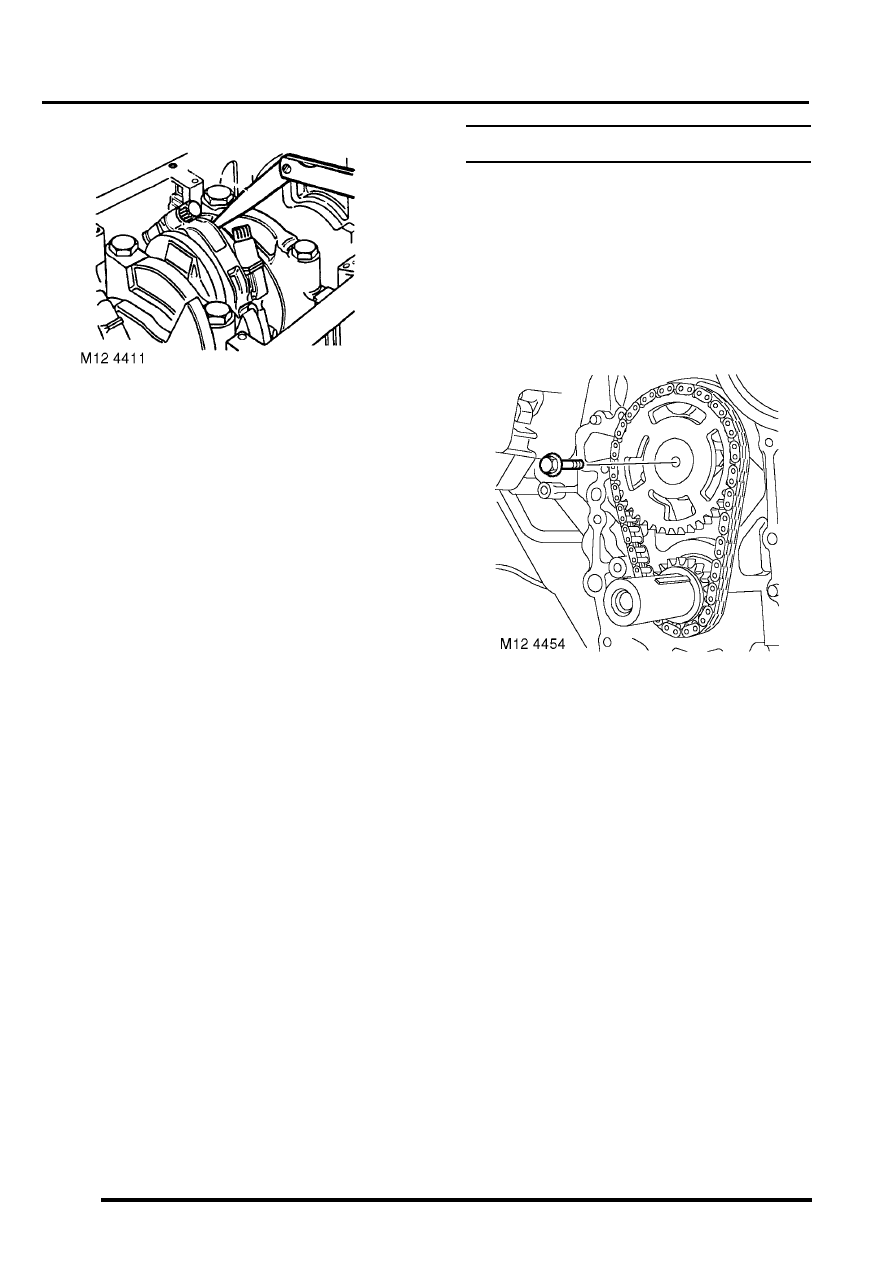

3. Remove bolt securing camshaft gear.
4. Remove timing chain and gears.
5. Remove connecting rod bearings.



 +

 ENGINE - V8, OVERHAUL, Bearings

- connecting rods.
