ENGINE - V8

REPAIRS 12-2-41

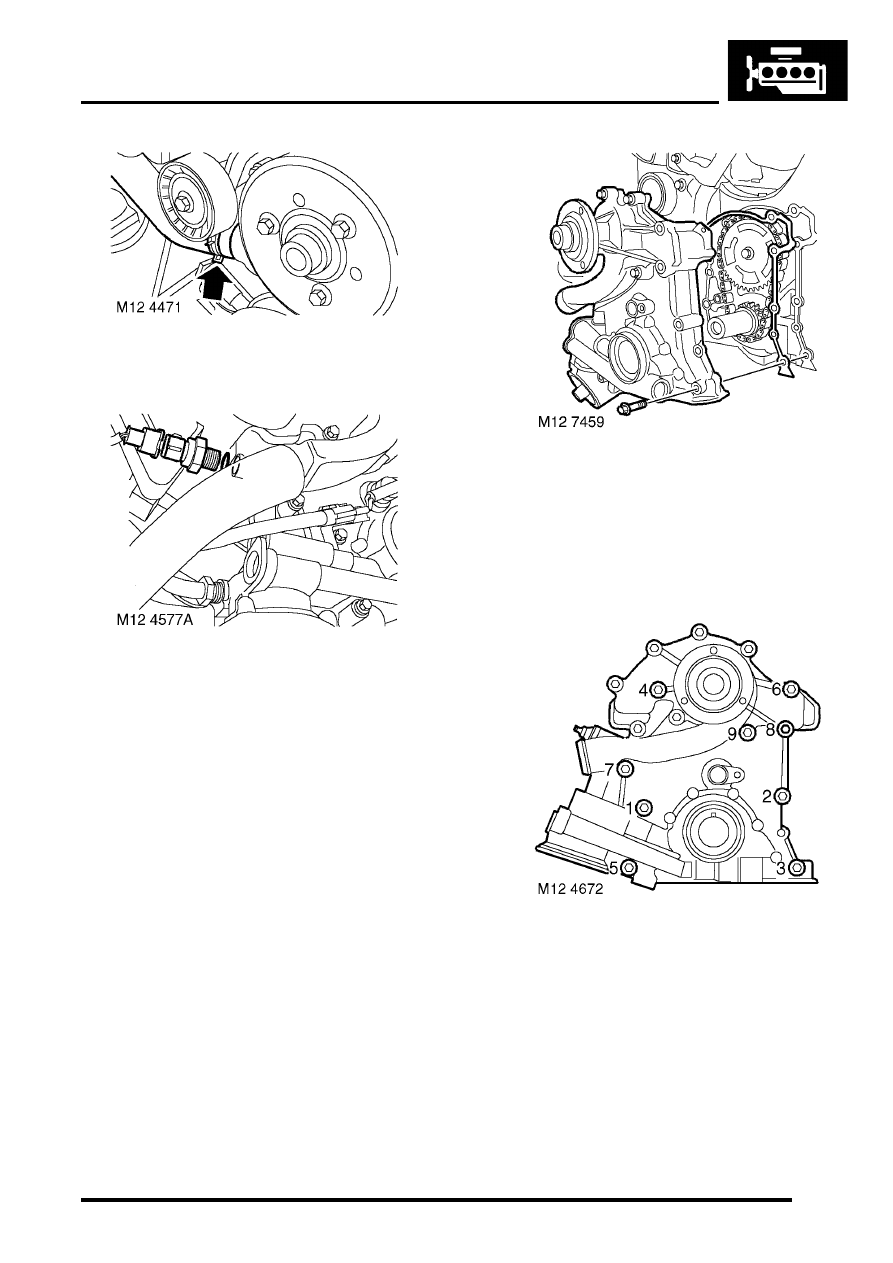

7. Release clip and disconnect coolant hose  from

coolant pump.

8. Disconnect multiplug from oil pressure  switch.
9. Disconnect multiplug from CMP sensor.

10. If fitted: Loosen union and disconnect oil

cooler  pipe from timing gear cover. Remove
and discard 'O' ring.

CAUTION: Always fit plugs to open
connections to prevent contamination.

11. Remove 9 bolts securing timing gear  cover and

remove cover. Remove and discard  gasket.

Refit

1. Clean mating faces of timing gear cover  and

cylinder block. Clean dowels and dowel  holes.

2. Fit new gasket, dry, to dowels in cylinder  block.

3. Fit timing gear cover to cylinder  block and,

working the sequence illustrated, tighten bolts
to 22 Nm (17 lbf.ft) . Ensure CMP sensor
multiplug bracket  is secured by bolt.

4. If fitted: Fit new 'O' ring to  oil cooler  pipe,

connect pipe to timing gear cover and tighten
union to 15 Nm (11 lbf.ft).

5. Connect multiplug to oil pressure switch.
6. Connect multiplug to CMP sensor.
7. Connect coolant hose to coolant pump and

secure with clip.

ENGINE - V8

12-2-42 REPAIRS

8. Ensure mating faces of  PAS pump  pulley and

drive flange are clean, fit  pulley and tighten
bolts to 22 Nm  (16 lbf.ft).

9. Remove all traces of thread locking material

from coolant pump pulley drive flange bolt
holes using an M8 tap.

10. Ensure mating faces of coolant pump  pulley

and drive flange are clean, fit  pulley and tighten
new Patchlok bolts to 22 Nm  (16 lbf.ft).

11. Ensure mating faces of oil filter and  adaptor are

clean, smear clean engine oil  onto seal and fit
filter.

12. Fit timing gear cover oil seal.



 +

 ENGINE - V8, REPAIRS, Seal - cover

- timing gears.

13. Fit oil pick-up strainer.



 +

 ENGINE - V8, REPAIRS, Strainer -

oil pick-up.

14. Refill cooling system.



 +

 COOLING SYSTEM - V8,

ADJUSTMENTS, Drain and refill.

Seal - cover - timing gears

$% 12.65.05

Remove

1. Remove auxiliary drive belt.



+

 CHARGING AND STARTING,

REPAIRS, Belt - auxiliary drive.

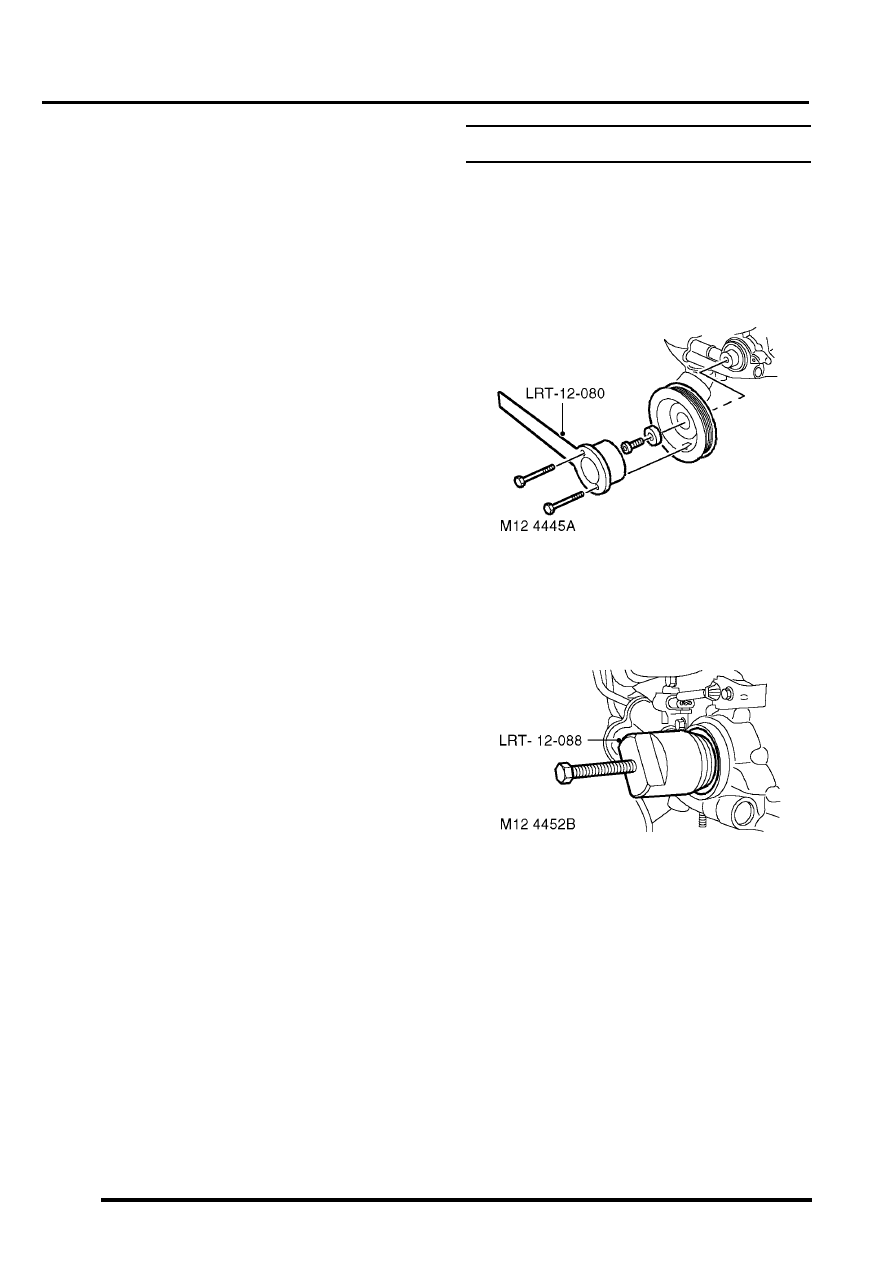

2. Secure tool LRT-12-080  to crankshaft  pulley

with 2 bolts.

3. Remove crankshaft pulley bolt.
4. Remove crankshaft pulley.

5. Use tool LRT-12-088,  to remove oil  seal from

timing gear cover.

ENGINE - V8

REPAIRS 12-2-43

Refit

1. Clean seal register in timing gear cover and

crankshaft pulley.

2. Apply Retinax LX grease to inner recess of new

oil seal until recess is half filled with grease. Do
not allow grease to coat any other part of
seal. Do not apply oil to seal.

3. Apply smear of Retinax LX grease to seal

running surface on crankshaft.

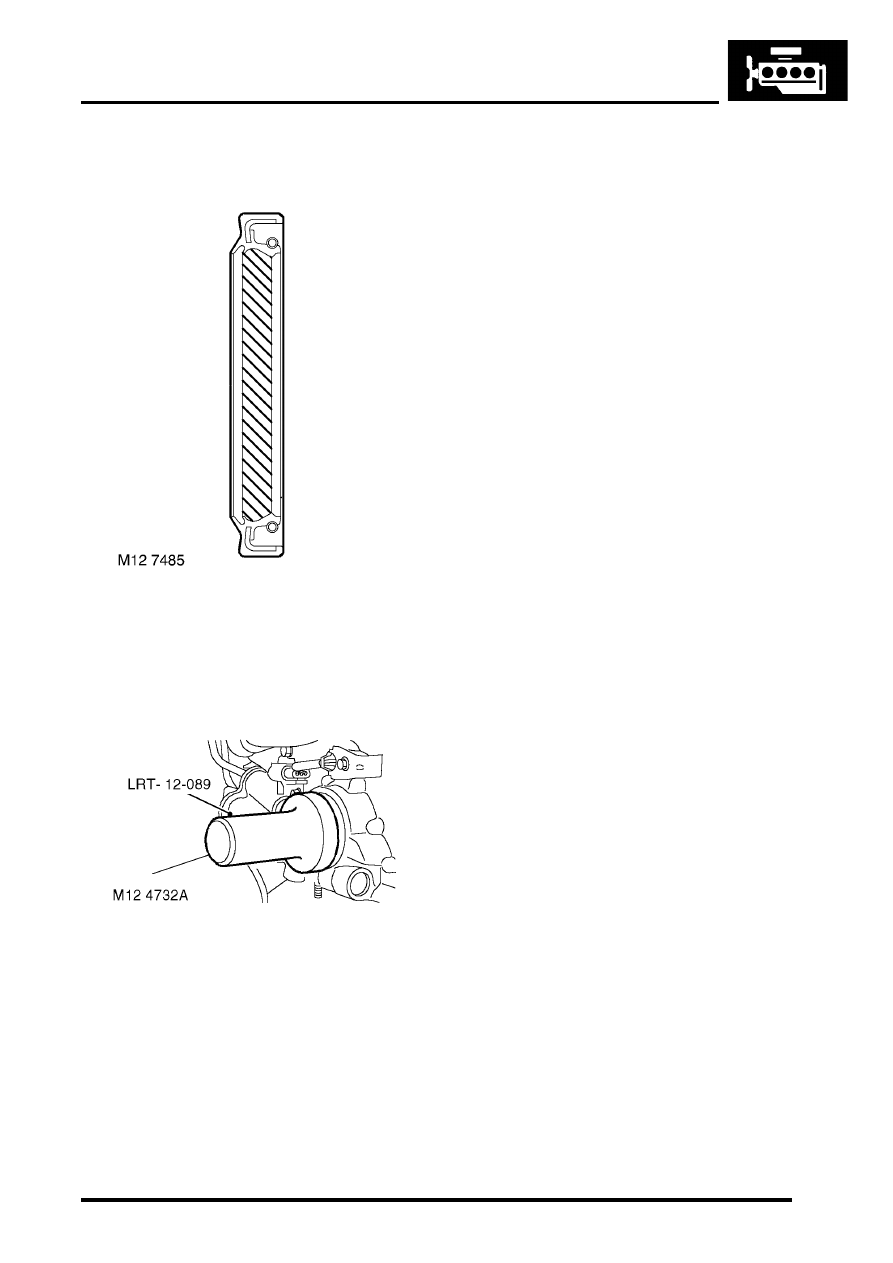

4. Fit seal to timing gear cover using tool LRT-12-

089 .

5. Fit crankshaft pulley bolt and  tighten to 270 Nm

(200 lbf.ft).

6. Remove tool LRT-12-080  from  crankshaft

pulley.

7. Fit auxiliary drive belt.



 +

 CHARGING AND STARTING,

REPAIRS, Belt - auxiliary drive.

ENGINE - V8
