HARNESSES

REPAIRS 86-7-15

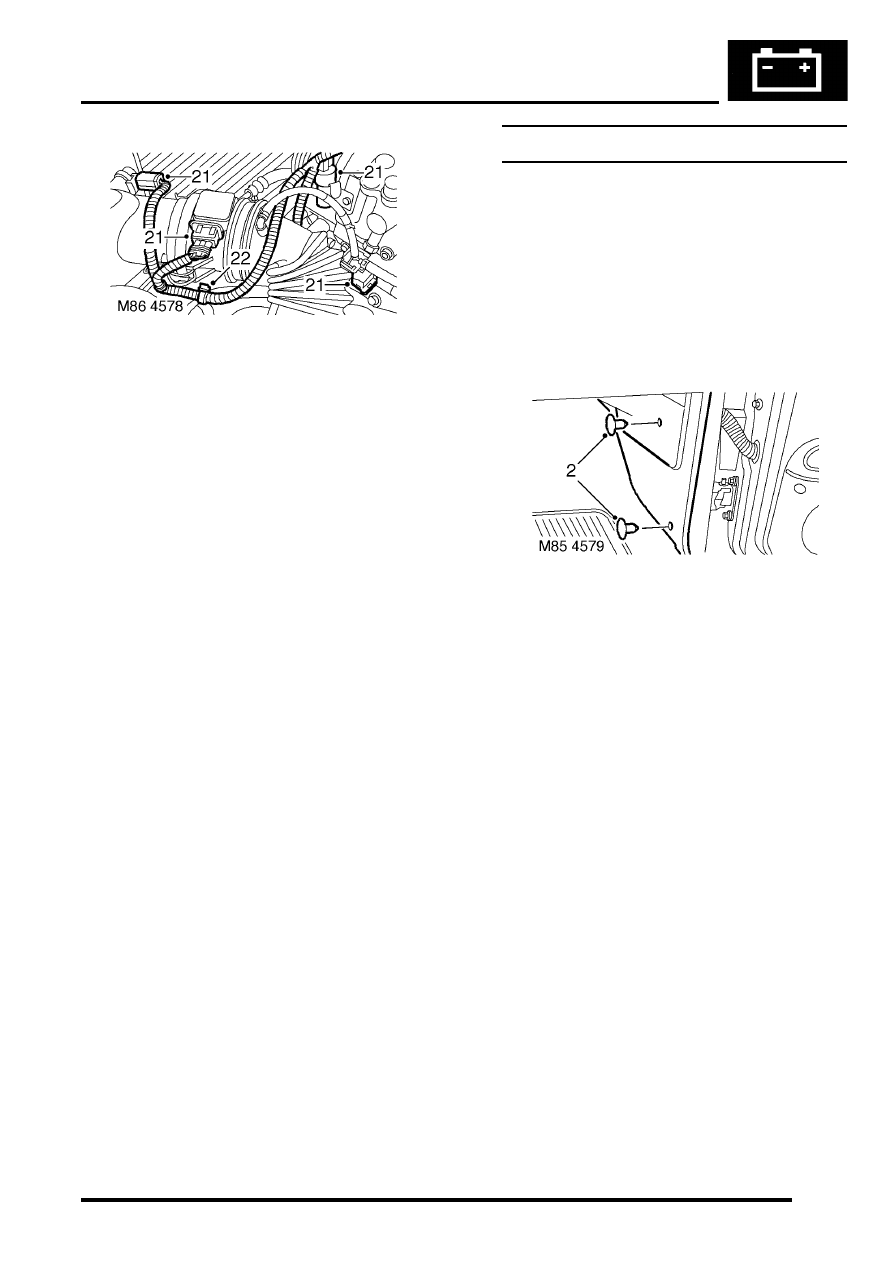

21. Disconnect multiplugs from A/C compressor,

turbocharger solenoid valve,  AAP sensor and
MAF sensor.

22. Release harness clips from coolant hose and

PAS hose.

23. Note the route of the engine harness, release

from underneath of inlet manifold  and remove
from engine.

Refit

1. Position harness on engine.
2. Connect multiplugs to A/C compressor,

turbocharger solenoid valve, AAP and MAF
sensors.

3. Position harness clips to coolant and PAS

hoses.

4. Connect multiplug to ECT sensor.
5. Position  harness to front of  cylinder head and

tighten bolts to 10 Nm  (7 lbf.ft).

6. Connect injector multiplug.
7. Connect multiplug and position battery  cable to

alternator and tighten nut.

8. Connect multiplug to fuel temperature  sensor.
9. Connect multiplug to MAP sensor.

10. Connect glow plugs.
11. Connect CKP sensor multiplug.
12. Connect Lucar to starter solenoid.
13. Connect  battery lead to starter solenoid and

tighten nut to 10 Nm  (7 lbf.ft).

14. Position harness clip to coolant pipe.
15. Locate harness over bell housing and  connect

multiplug to oil pressure switch.

16. Connect 2 multiplugs to EGR solenoids.
17. Connect engine harness multiplug to ECM  and

main harness.

18. Connect engine harness multiplugs to  fuse

box.

19. Position glow plug lead to fuse box and tighten

bolt to 3.5 Nm (2.6 lbf.ft).

20. Position  battery and alternator  leads to fuse

box and tighten bolts to 6 Nm  (4.4 lbf.ft).

21. Fit engine compartment fuse box cover.
22. Fit battery carrier.
23. Fit engine acoustic cover.

Harness - main

$% 86.70.07

Remove

1. Remove heater assembly.



 +

 HEATING AND VENTILATION,

REPAIRS, Heater assembly - models with
air conditioning.


 +

 HEATING AND VENTILATION,

REPAIRS, Heater assembly - models
without air conditioning.

2. Remove 4 clips securing LH and RH trim

panels to lower 'A' post.

3. Remove both lower 'A' post trim panels.
4. Remove air filter assembly.



 +

 ENGINE MANAGEMENT SYSTEM -

V8, REPAIRS, Air cleaner assembly.

5. Remove battery tray.
6. Remove front bumper.



 +

 EXTERIOR FITTINGS, REPAIRS,

Bumper assembly - front.

HARNESSES

86-7-16 REPAIRS

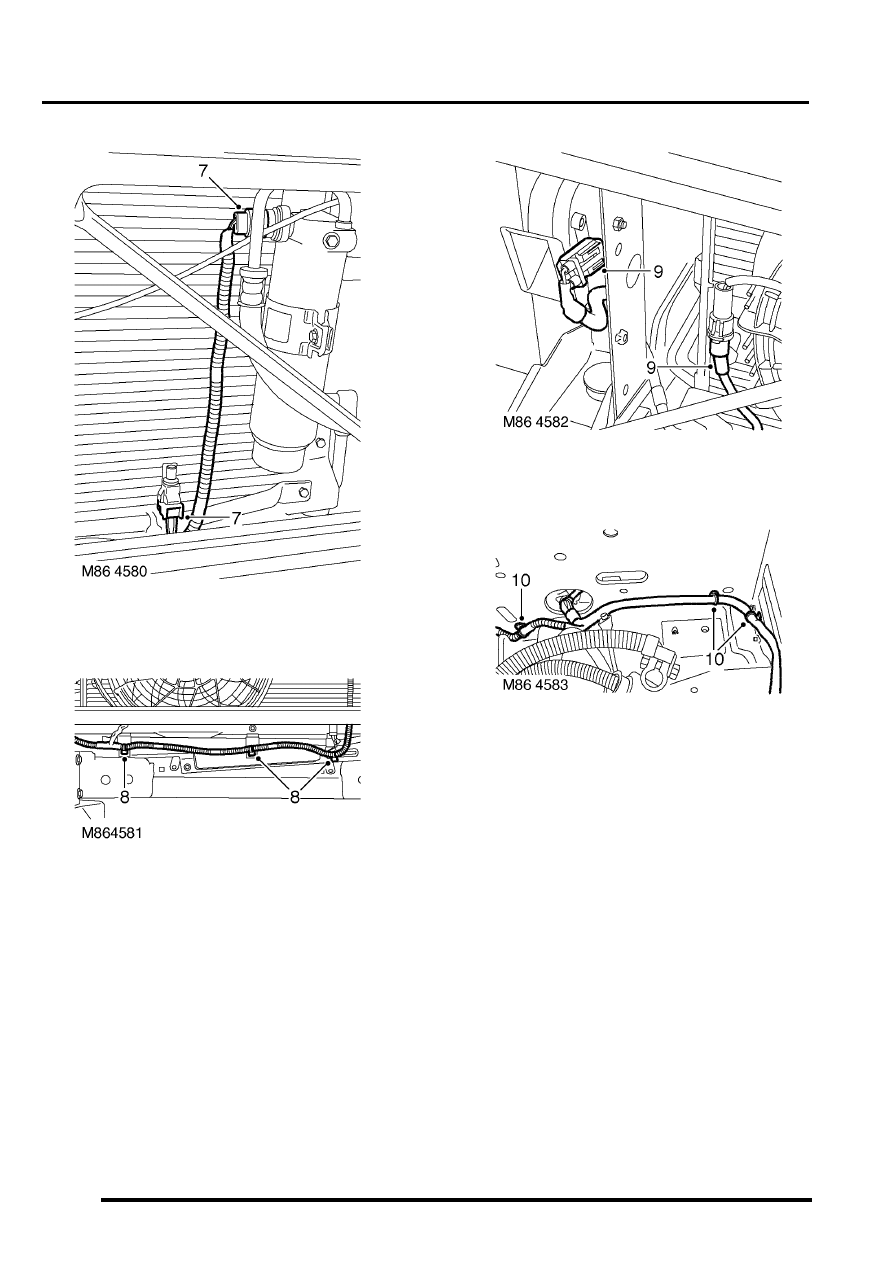

7. Disconnect multiplugs from receiver drier and

air temperature sensor.

8. Release 3 cable tie clips securing  harness to

lower support rail.

9. Disconnect multiplugs from cooling fan  and

horn.

10. Release 3 cable tie clips from front  RH panel.
11. Remove RH indicator lamp.



 +

 LIGHTING, REPAIRS, Lamp - front

repeater - up to 03MY.

HARNESSES

REPAIRS 86-7-17

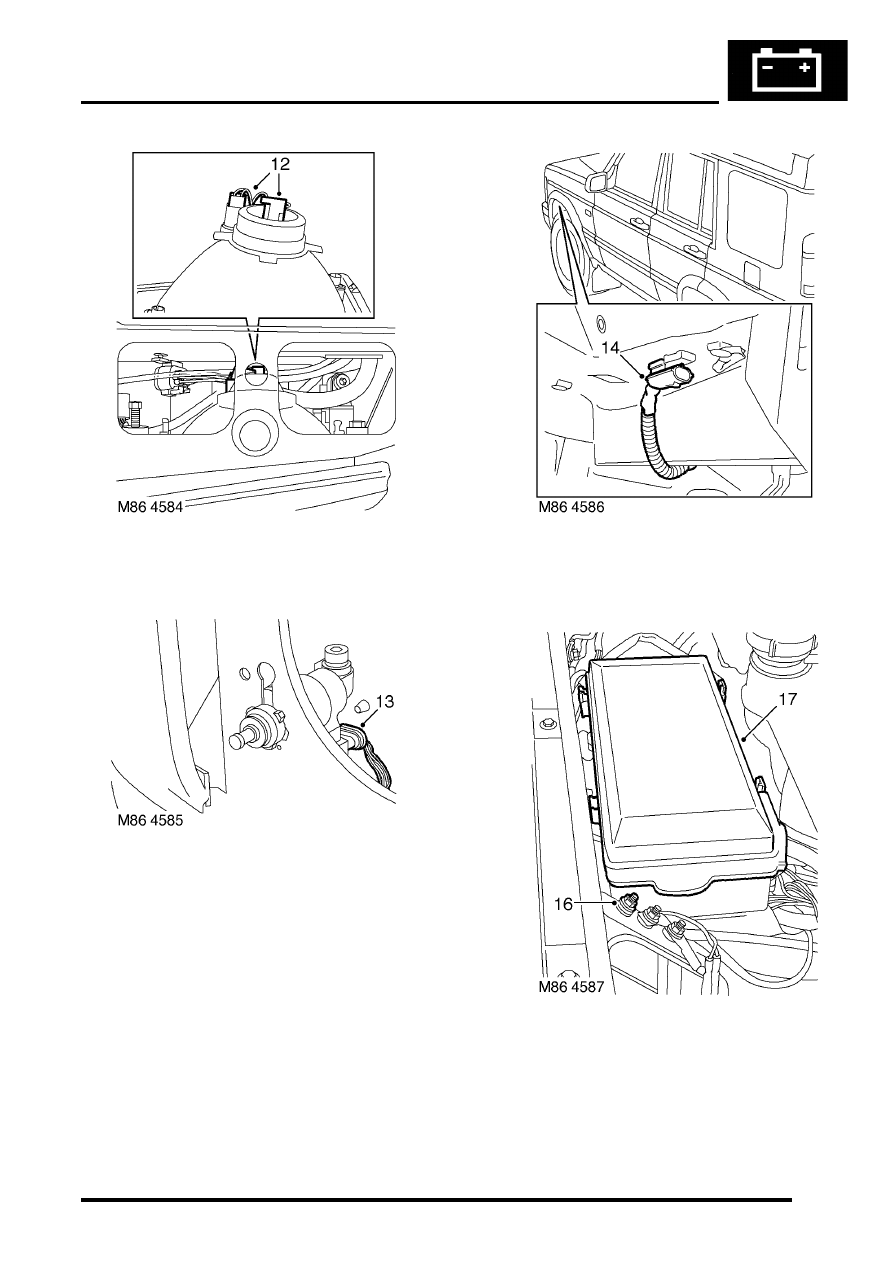

12. Disconnect multiplugs from headlamp and

sidelamp.

13. Disconnect multiplug from headlamp levelling

motor.

14. Release clip securing fog lamp  multiplug.
15. Withdraw harness to engine compartment fuse

box.

16. Remove nut securing harness earth to  body.
17. Release 4 clips and remove engine

compartment fusebox cover.

HARNESSES

86-7-18 REPAIRS

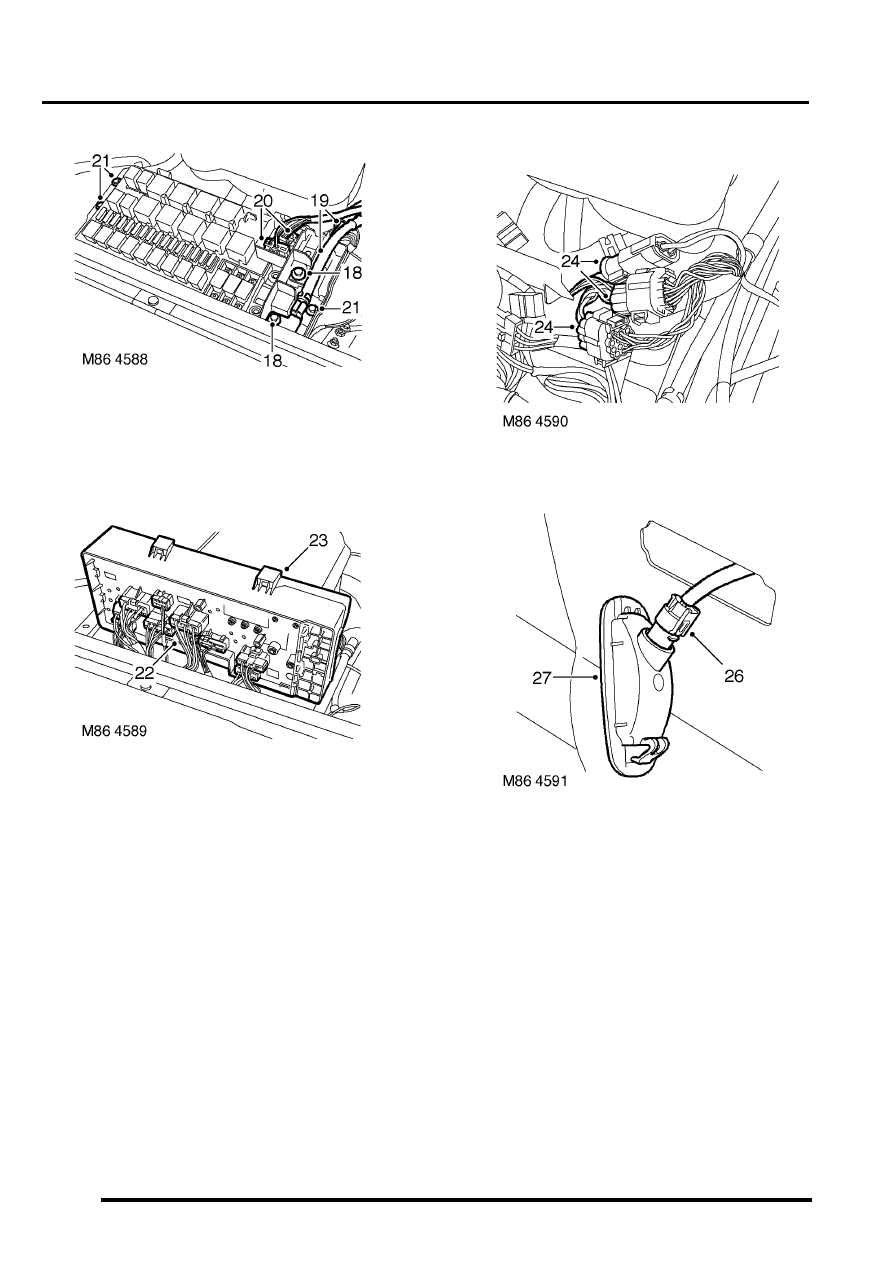

18. Remove 2 bolts securing battery and  starter

lead to fuse box.

19. Release leads from fusebox.
20. Remove 2 multiplugs from fusebox front.
21. Remove 3 bolts securing fusebox to body.

22. Release fuse box and remove 9 multiplugs

from rear of fuse box.

23. Remove fuse box.

24. Disconnect 3 multiplugs from chassis  harness.

25. Remove RH front indicator repeater lamp  from

wing.

26. Disconnect multiplug from repeater lamp.
27. Remove repeater lamp.
28. Attach draw string to indicator lamp harness.
29. Withdraw harness to fuse box.
30. Remove draw string and secure.
