LIGHTING

REPAIRS 86-2-11

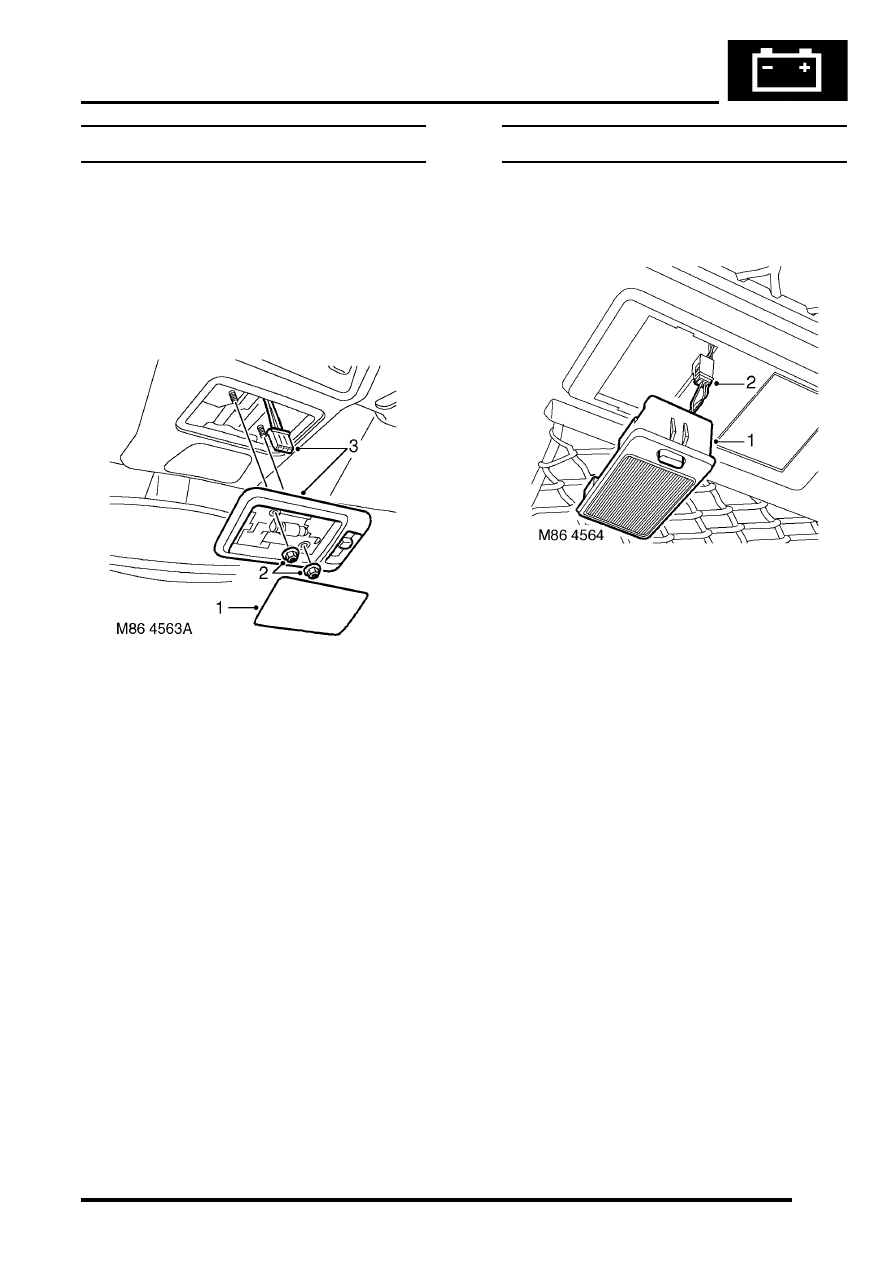

Lamp - interior - front

$% 86.45.09

Introduction
This procedure is also applicable for removal and
fitting of the loadspace lamp.

Remove

1. Remove interior lamp lens.
2. Remove two nuts securing lamp.
3. Release lamp and disconnect multiplug.
4. Remove lamp.

Refit

1. Position new lamp and connect multiplug.
2. Fit lamp and secure with nuts.
3. Fit interior lamp lens.

Lamp - interior - rear

$% 86.45.18

Remove

1. Release lamp from headlining.
2. Disconnect multiplug and remove lamp.

Refit

1. Position interior lamp and connect   multiplug.
2. Fit lamp to headlining.

LIGHTING

86-2-12 REPAIRS

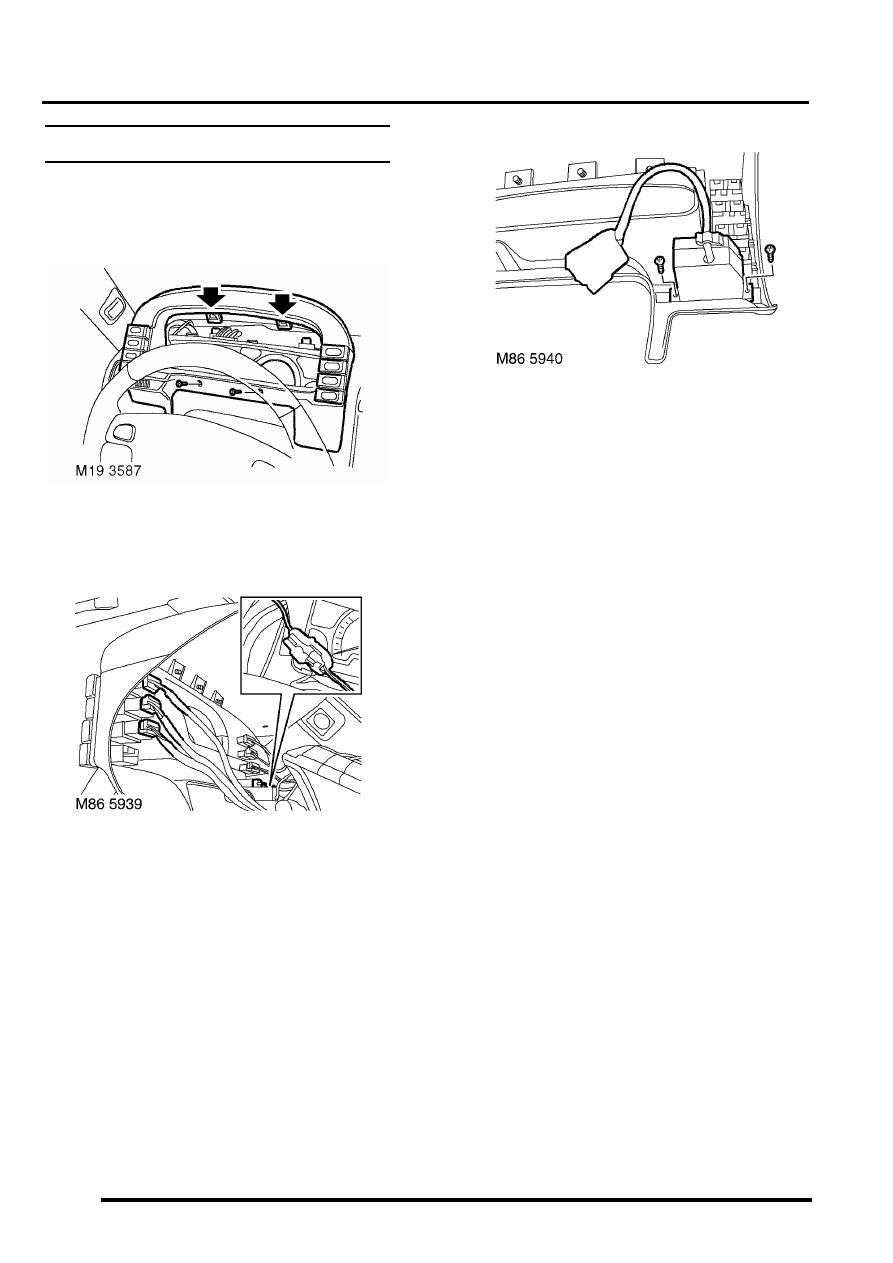

Rheostat - panel lights dimmer

$% 86.65.37

Remove

1. Remove 2 screws securing instrument cowl to

fascia and release the cowl from the retaining
clips.

2. Disconnect 8 multiplugs from the instrument

cowl switches.

3. Remove the instrument cowl.

4. Remove 2 screws securing the dimmer switch

to the instrument cowl and remove the dimmer
switch.

Refit

1. Fit the dimmer switch to the instrument cowl

and secure with screws.

2. Position the instrument cowl to the fascia and

connect the multiplugs.

3. Fit the instrument cowl to the fascia and secure

with screws.

LIGHTING

REPAIRS 86-2-13

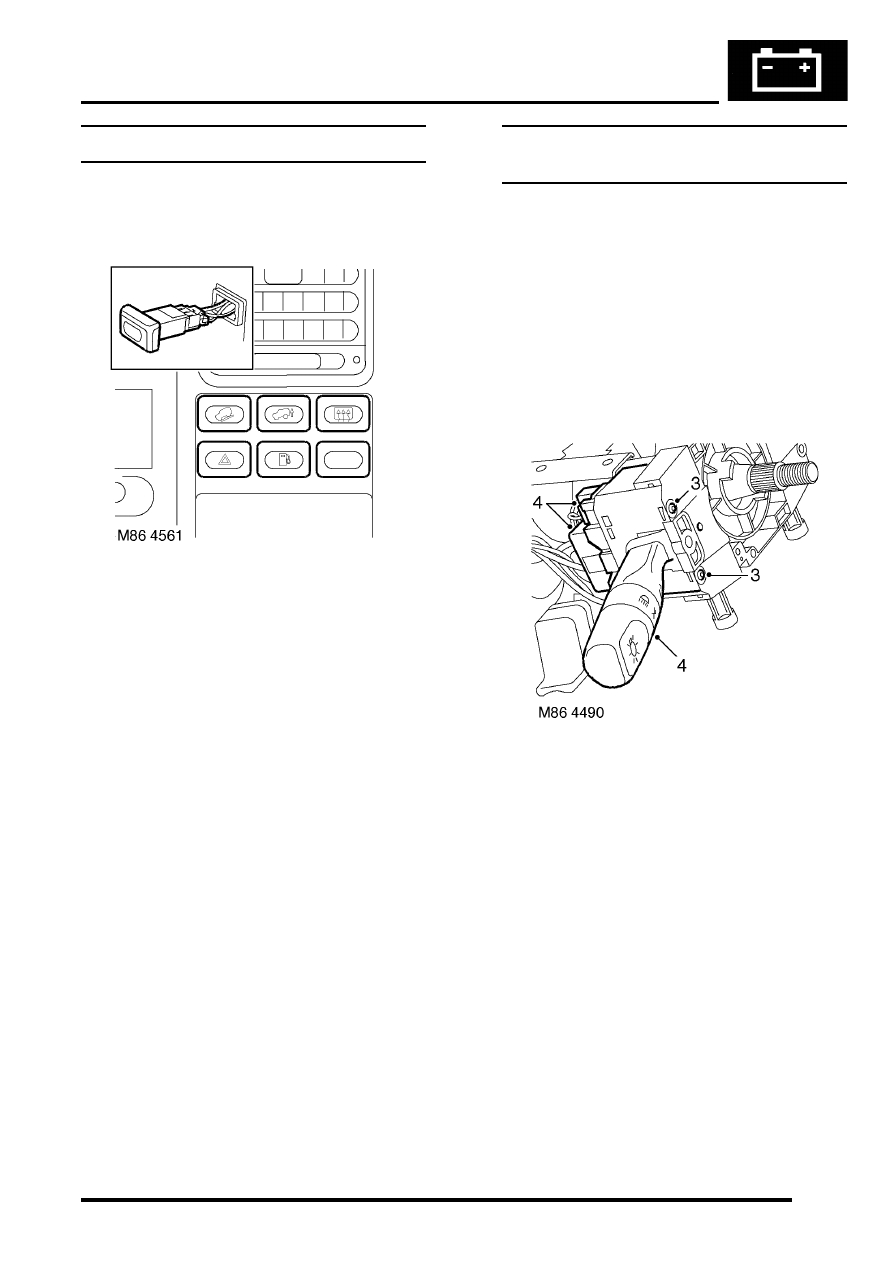

Switch - hazard warning

$% 86.65.50

Remove

1. Carefully remove switch.
2. Disconnect multiplug from switch.
3. Remove switch.

Refit

1. Connect multiplug switch.
2. Position switch and push to secure.

Switch - indicator and exterior lighting -
combined

$% 86.65.55

WARNING: Always remove the key from the
starter switch, disconnect the vehicle battery and
wait 10 minutes before commencing work on the
SRS system.

Remove

1. Remove rotary coupler.



 +

 RESTRAINT SYSTEMS, REPAIRS,

Rotary coupler.

2. Remove 2 screws securing switch.
3. Carefully raise edge of switch bracket to clear

location peg and release switch from bracket.

4. Disconnect 2 multiplugs and remove switch.

Refit

1. Position switch and connect  multiplugs.
2. Fit switch to bracket and secure  with screws.
3. Fit rotary coupler.



 +

 RESTRAINT SYSTEMS, REPAIRS,

Rotary coupler.

LIGHTING

86-2-14 REPAIRS

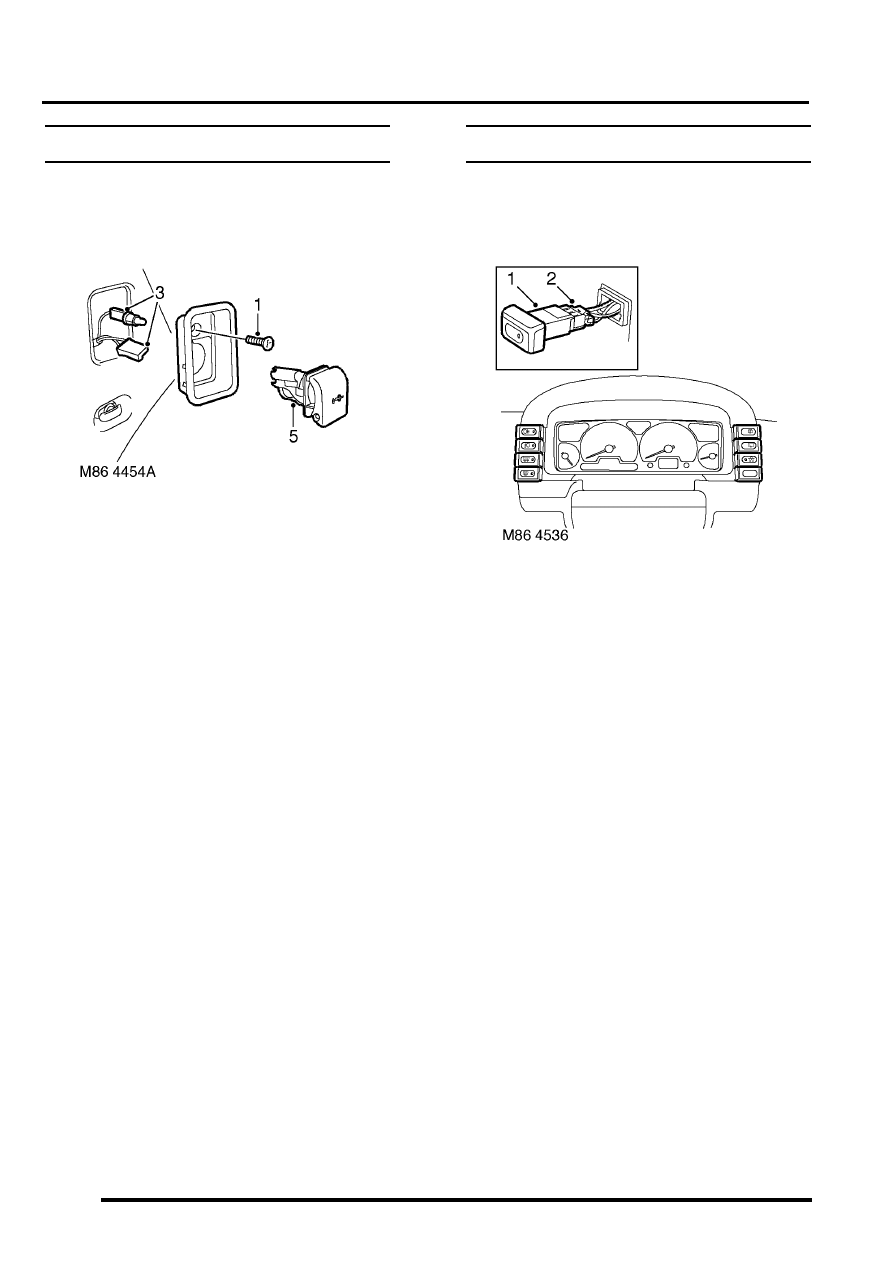

Socket - accessory

$% 86.65.62

Remove

1. Remove screw securing accessory socket

escutcheon to loadspace side trim casing.

2. Release accessory socket assembly from  trim

casing.

3. Disconnect multiplug and bulb from  accessory

socket.

4. Remove accessory socket.
5. Release bulb holder from accessory socket.

Release accessory socket from escutcheon.

Refit

1. Fit accessory socket to escutcheon.
2. Fit bulb holder to accessory socket.
3. Position accessory socket to trim casing  and

connect multiplug and bulb.

4. Fit accessory socket to trim casing and  secure

with screw.

Switch -  front/rear fog lamps

$% 86.65.65

Remove

1. Carefully remove  switch from instrument cowl.
2. Disconnect multiplug and remove switch.

Refit

1. Position switch and connect multiplug.
2. Carefully push switch into instrument cowl.
