LIGHTING

REPAIRS

86-2-3

REPAIRS

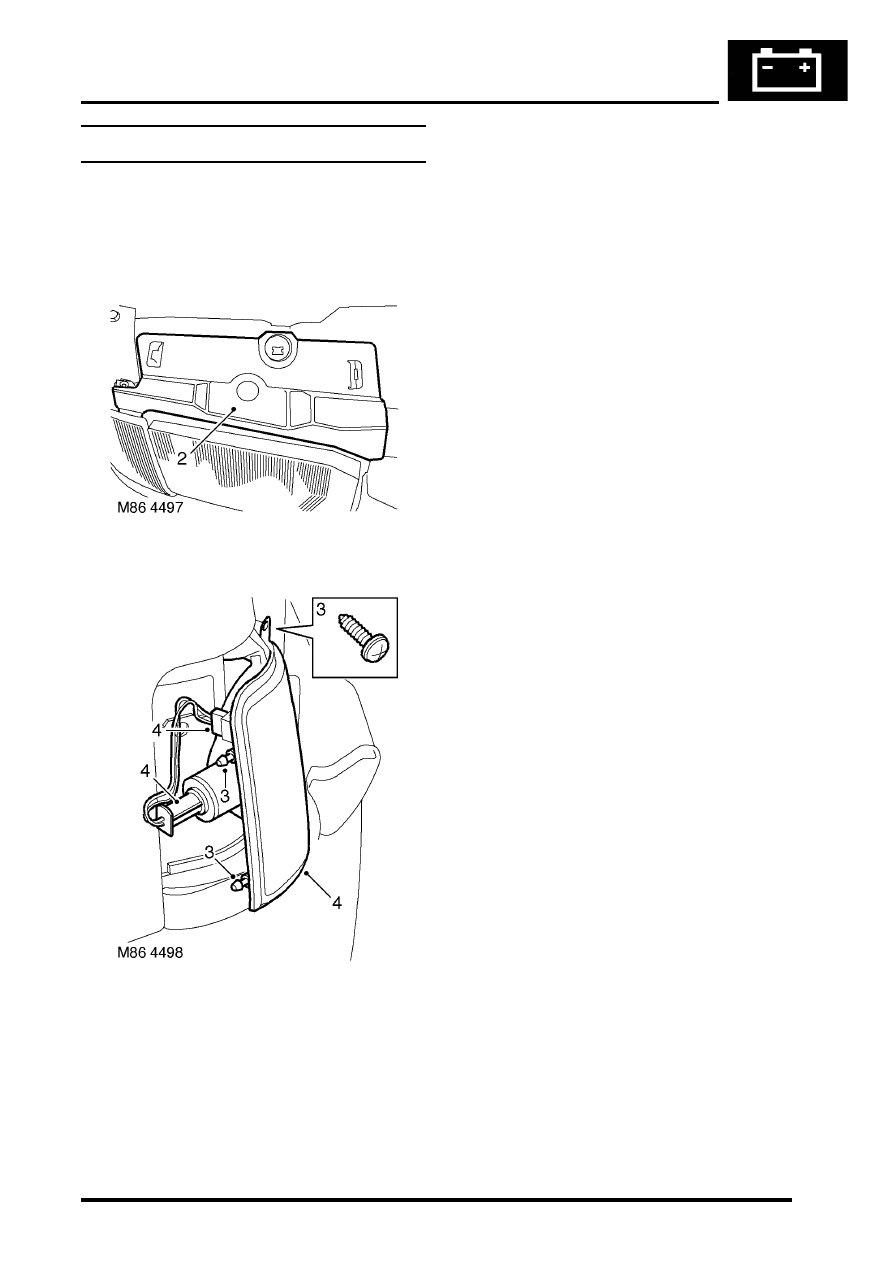

Lamp - front repeater - up to 03MY

$% 86.40.42

Remove

1. For RH repeater lamp: Release fixings and

remove battery cover.

2. Remove headlamp access cover from body.

3. Remove screw securing repeater lamp to body

and release lamp from 2 locating peg sockets in
wing.

4. Disconnect 2 multiplugs from repeater lamp

and remove lamp.

Refit

1. Position new repeater lamp and connect

multiplugs.

2. Fit repeater lamp to body and tighten screw.
3. Fit headlamp access cover.
4. For RH repeater lamp: Fit battery cover and

secure fixings.

LIGHTING

86-2-4

REPAIRS

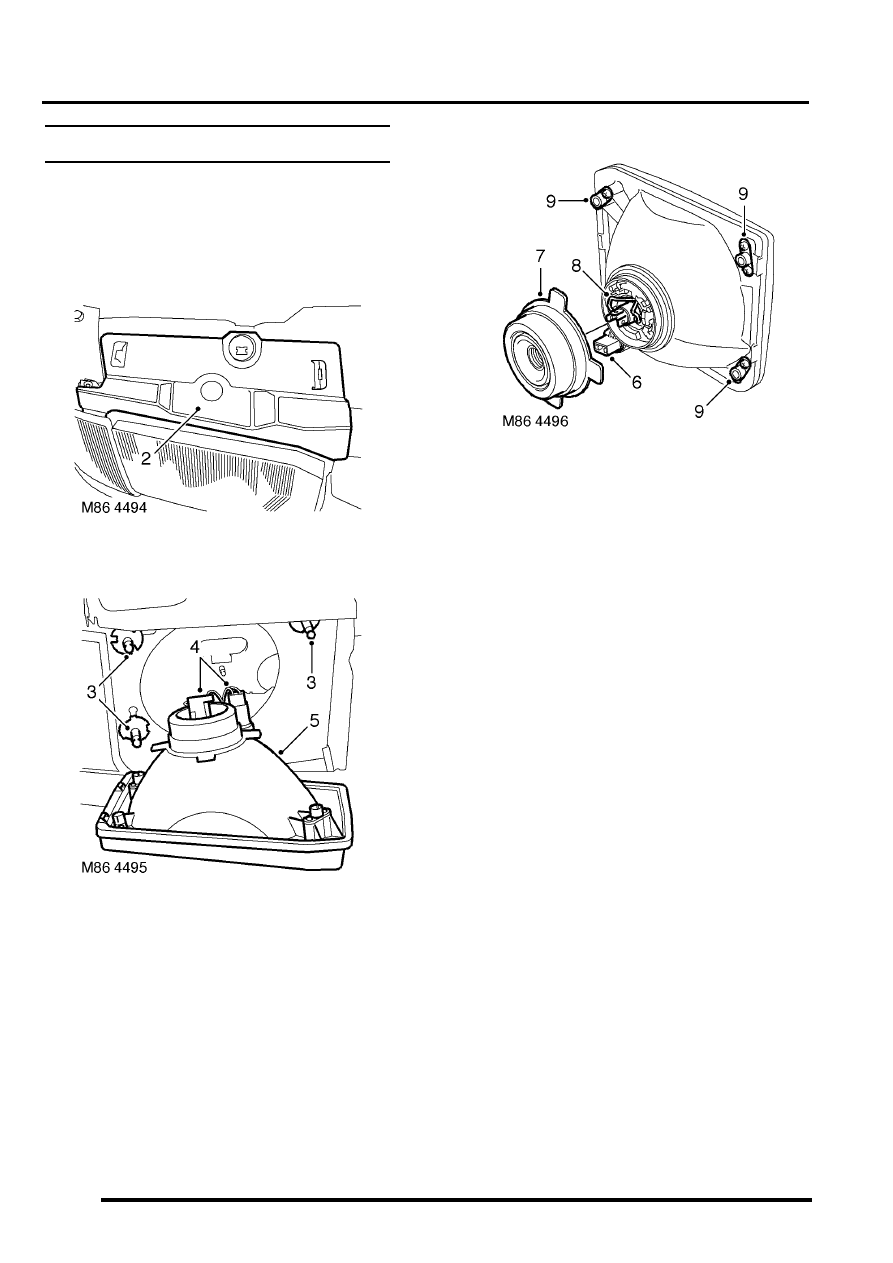

Headlamp - up to 03MY

$% 86.40.49

Remove

1. For RH headlamp: Release fixings and

remove battery cover.

2. Remove headlamp access cover from body.

3. Release headlamp from locating sockets.
4. Disconnect multiplugs from headlamp and  side

lamp bulbs.

5. Remove headlamp.

NOTE: Do not carry out further dismantling if
component is removed for access only.

6. Remove side lamp bulb holder from headlamp.
7. Remove rubber cover from headlamp.
8. Release headlamp bulb retaining clip and

remove headlamp bulb.

9. Remove 6 screws and remove headlamp

retaining sockets.

Refit

1. Fit retaining sockets to new headlamp and

secure with screws.

2. Fit headlamp bulb and secure with clip.
3. Fit rubber cover.
4. Fit side lamp bulb holder.
5. Position headlamp and connect multiplugs.
6. Fit headlamp onto locating pins.
7. Check headlamp beam alignment.



 +

 LIGHTING, ADJUSTMENTS,

Headlamps beam alignment - up to 03MY.

8. Fit headlamp access cover.
9. For RH headlamp: Fit battery cover and

secure with fixings.

LIGHTING

REPAIRS

86-2-5

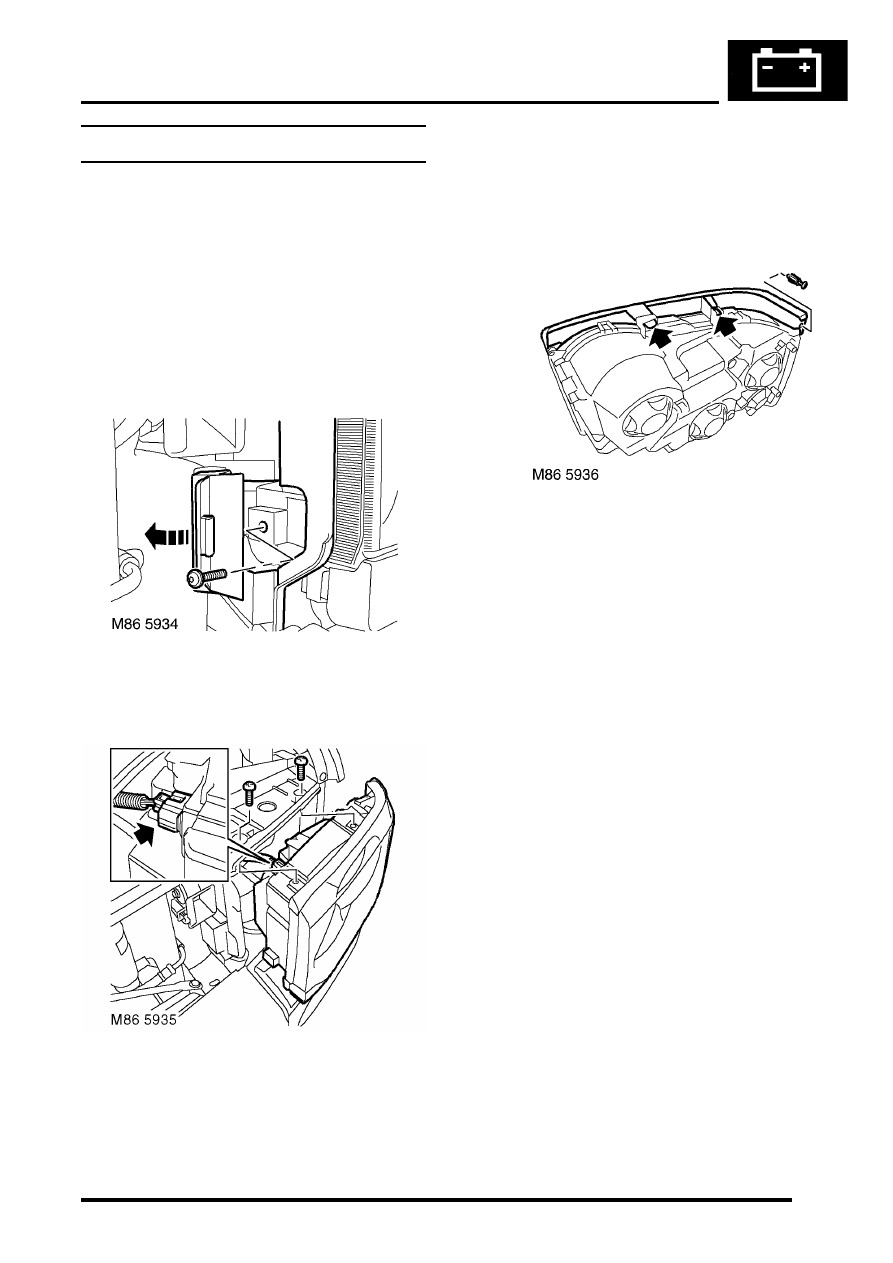

Headlamp - from 03MY

$% 86.40.49

Remove

1. Remove front grille.



 +

 EXTERIOR FITTINGS, REPAIRS,

Grille - front - from 03MY.

2. Protect bumper.

CAUTION: Always protect paintwork when
removing or refitting any body trims or
bumpers.

3. Open air deflector access panel and remove

Torx screw securing headlamp assembly to the
front panel.

4. Remove 2 screws securing headlamp

assembly to the bonnet locking platform.

5. Release headlamp assembly from wing,

disconnect multiplug and remove the headlamp
assembly.

NOTE: Do not carry out further dismantling if
component is removed for access only.

6. Remove scrivet securing headlamp finisher to

headlamp assembly, release and remove the
finisher.

Refit

1. Fit and secure headlamp finisher to the

headlamp assembly.

2. Position headlamp assembly to front panel and

connect the multiplug.

3. Secure headlamp assembly to the front wing.
4. Fit and tighten screws securing headlamp

assembly to the bonnet locking platform.

5. Fit and tighten Torx screw securing headlamp

assembly to the front panel. Close the air
deflector access panel.

6. Remove bumper protection.
7. Fit front grille.



 +

 EXTERIOR FITTINGS, REPAIRS,

Grille - front - from 03MY.

8. Check headlamp alignment - adjust if

necessary.


 +

 LIGHTING, ADJUSTMENTS,

Headlamps beam alignment - from 03MY.

LIGHTING

86-2-6

REPAIRS

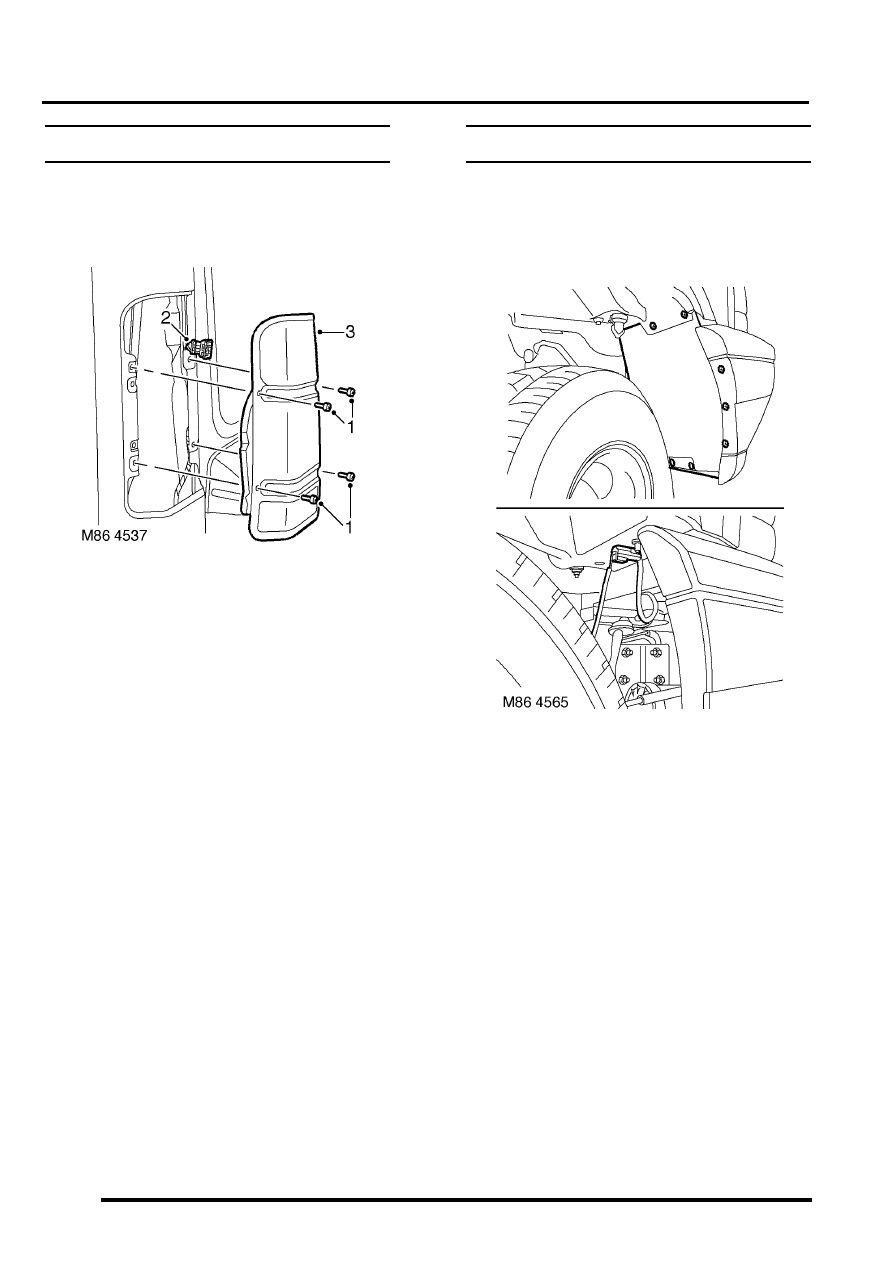

Lamp - tail

$% 86.40.70

Remove

1. Remove 4 screws securing tail lamp to  body.
2. Disconnect multiplug from tail lamp.
3. Remove tail lamp.

Refit

1. Position tail lamp to body and connect

multiplug.

2. Secure tail lamp to body with screws.

Lamp - front fog up to 03MY

$% 86.40.95

Remove

1. Raise front of vehicle, one side.

2. For RH lamp: Remove 7 screws securing

wheel arch  liner extension to liner and bumper
valance and remove liner extension.
Disconnect lamp multiplug from harness.

3. For LH lamp:Remove front bumper assembly.



 +

 EXTERIOR FITTINGS, REPAIRS,

Bumper assembly - front.
