CHASSIS AND BODY DIMENSIONS

CHASSIS DIMENSIONS

77-1-1

CHASSIS AND BODY DIMENSIONS

CHASSIS DIMENSIONS

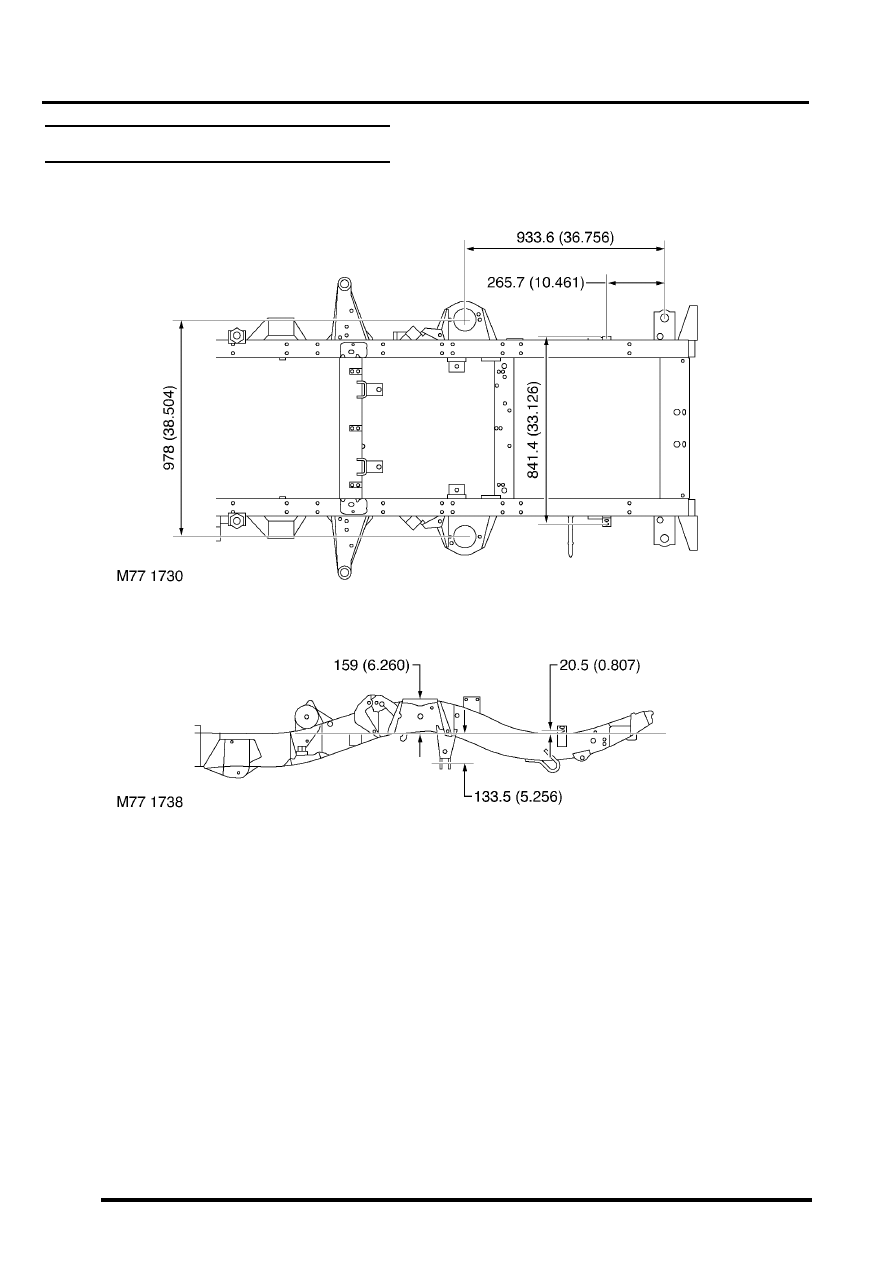

Chassis body mounting points - front
end

Plan view

Side view

Figures shown outside brackets are metric measurements (millimetres) and those inside brackets are imperial

measurements (inches).

CHASSIS AND BODY DIMENSIONS

77-1-2

CHASSIS DIMENSIONS

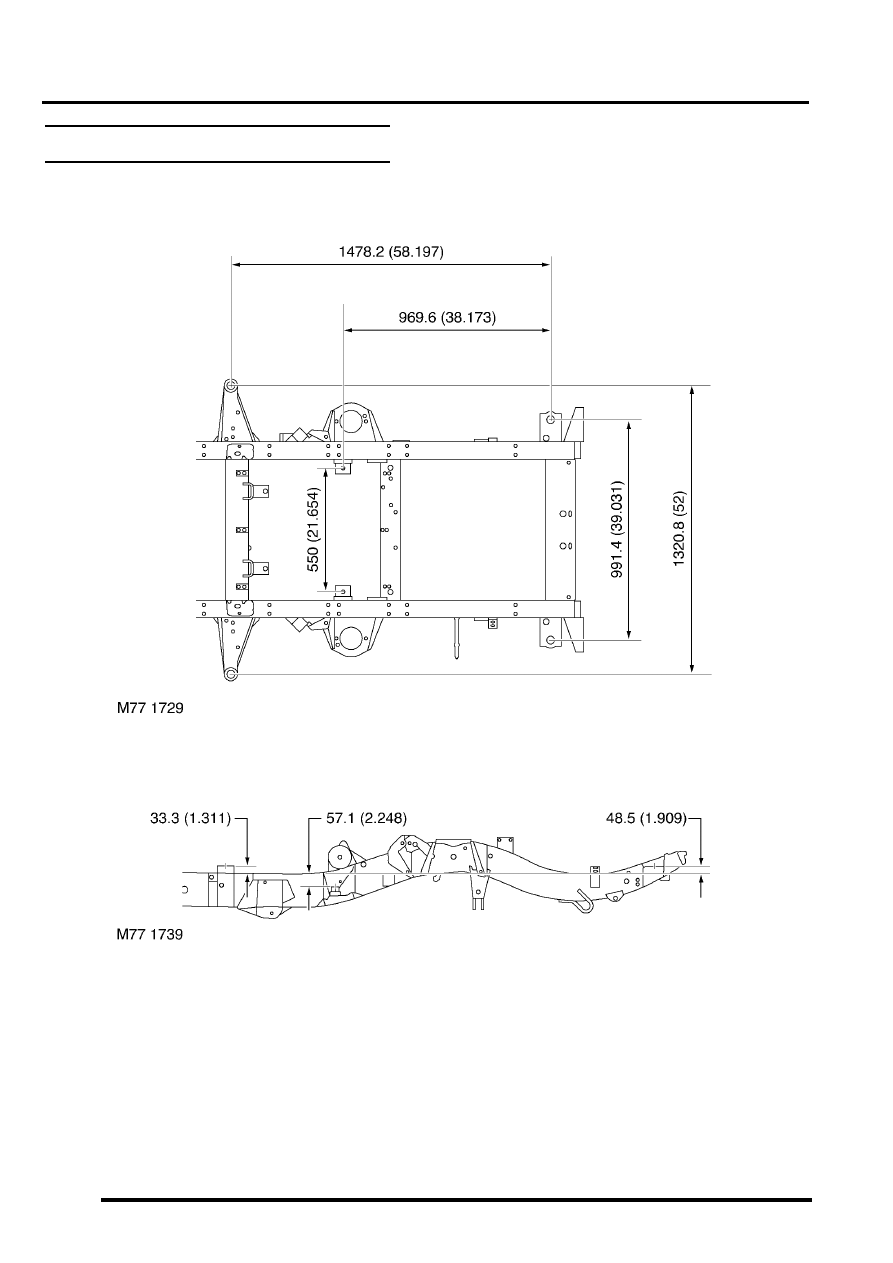

Chassis body mounting points - rear end

Plan view

Side view

Figures shown outside brackets are metric measurements (millimetres) and those inside brackets are imperial

measurements (inches).

CHASSIS AND BODY DIMENSIONS

CHASSIS DIMENSIONS

77-1-3

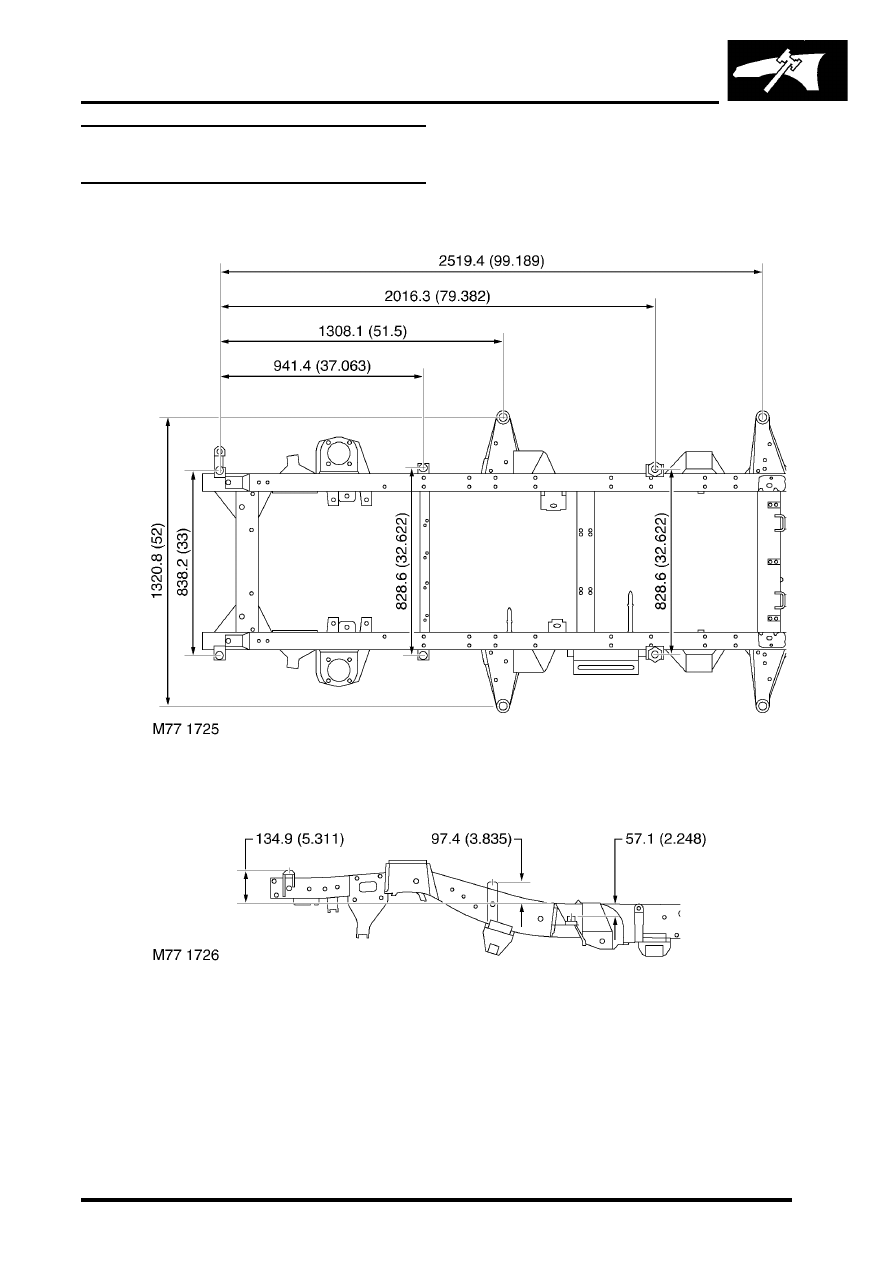

Chassis dimensions - front end

Plan view

Side view

Figures shown outside brackets are metric measurements (millimetres) and those inside brackets are imperial

measurements (inches).

CHASSIS AND BODY DIMENSIONS

77-1-4

CHASSIS DIMENSIONS

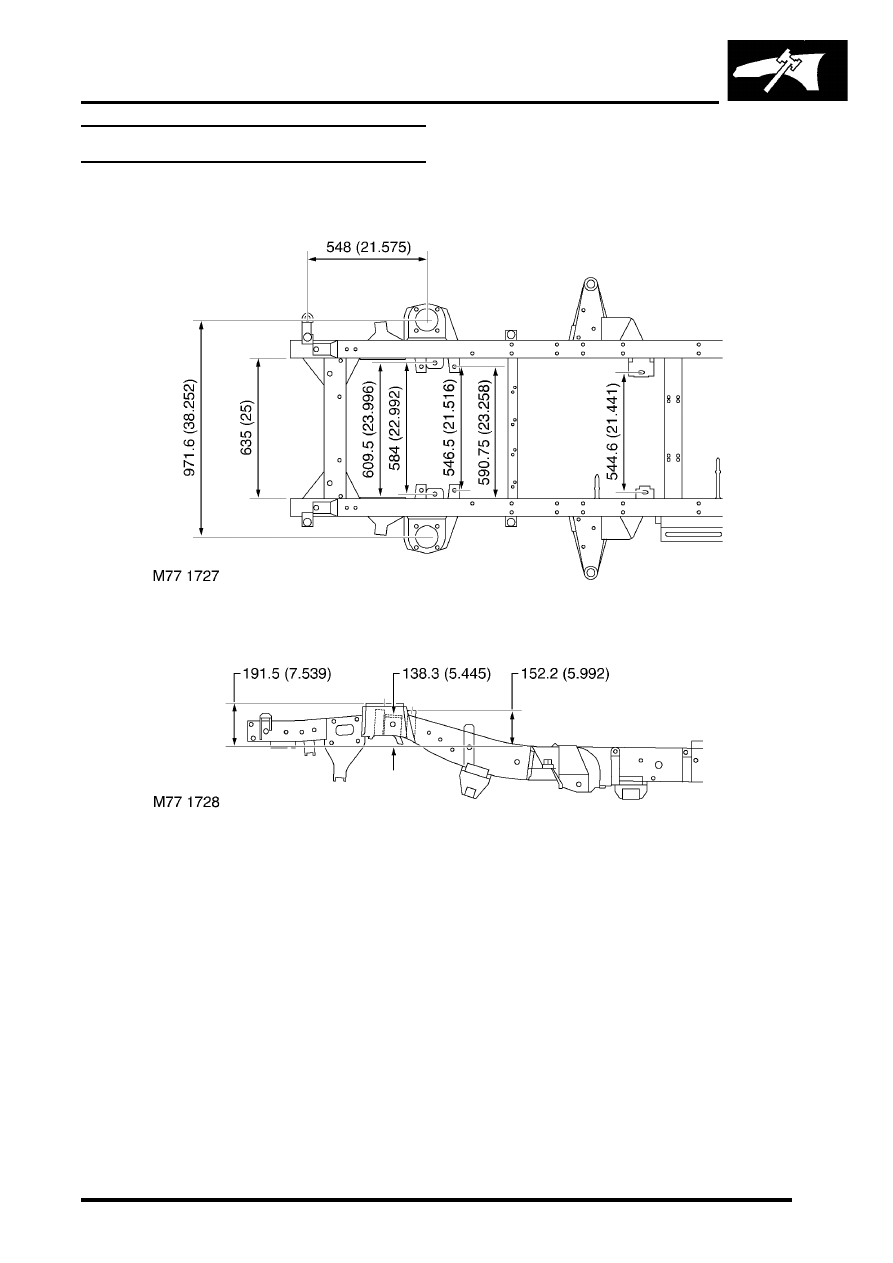

Chassis dimensions - rear end

Plan view

Side view

Figures shown outside brackets are metric measurements (millimetres) and those inside brackets are imperial

measurements (inches).
