Discovery (1995+): Body Repair Manual - part 36





77

PANEL REPAIRS

12

SEALING AND CORROSION PROTECTION

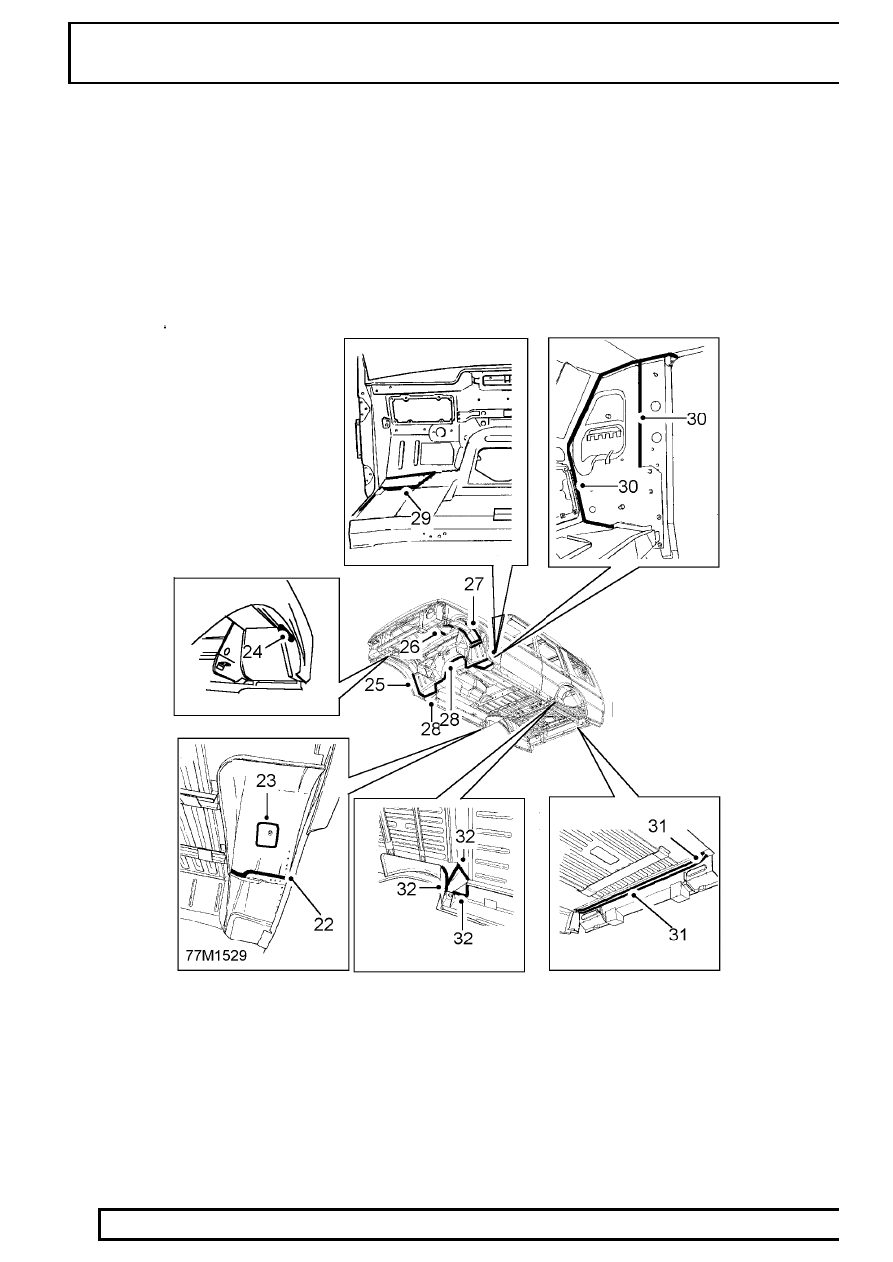

Sealing charts

PANEL REPAIRS

13

SEALING AND CORROSION PROTECTION

22. Seam sealer heavy
23. Seam sealer heavy
24. Seam sealer heavy
25. Seam sealer heavy
26. Seam sealer heavy
27. Seam sealer heavy

28. Seam sealer heavy
29. Seam sealer light
30. Seam sealer light
31. Seam sealer heavy
32. Seam sealer heavy

All areas symmetrically opposite to those shown are also treated.

See GENERAL SPECIFICATION DATA,

Sealing and corrosion protection.

77

PANEL REPAIRS

14

SEALING AND CORROSION PROTECTION

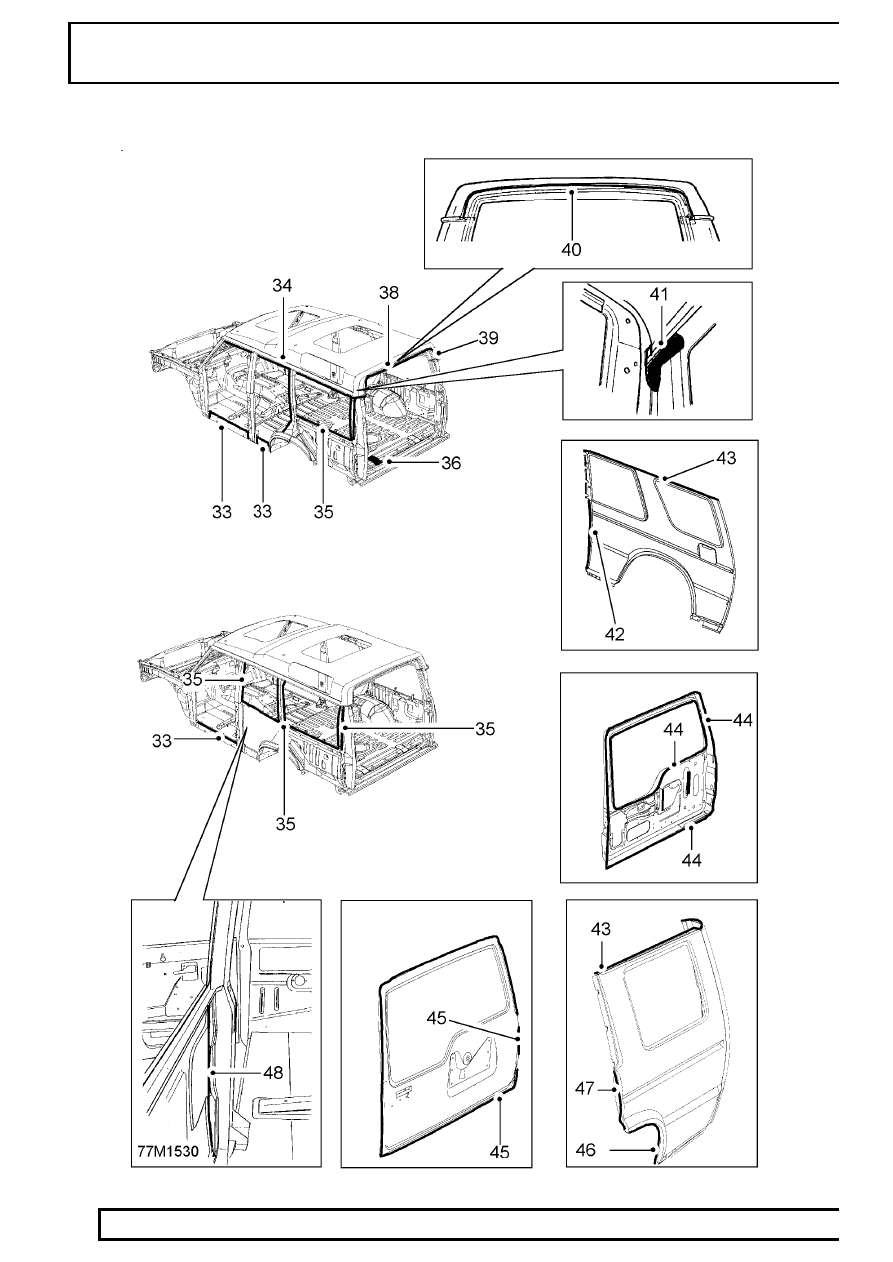

Sealing charts

PANEL REPAIRS

15

SEALING AND CORROSION PROTECTION

33. Seam sealer light
34. Weld-through sealer
35. Butyl strip sealer
36. Seam sealer light
37. Seam sealer light
38. Polyurethane tape (on flange)
39. Seam sealer light
40. Seam sealer light

41. Seam sealer light
42. Seam sealer light
43. Seam sealer light
44. Weld-through sealer
45. Seam sealer light
46. Seam sealer heavy
47. Seam sealer light
48. Seam sealer light (3-door only)

All areas symmetrically opposite to those shown are also treated.

See GENERAL SPECIFICATION DATA,

Sealing and corrosion protection.
