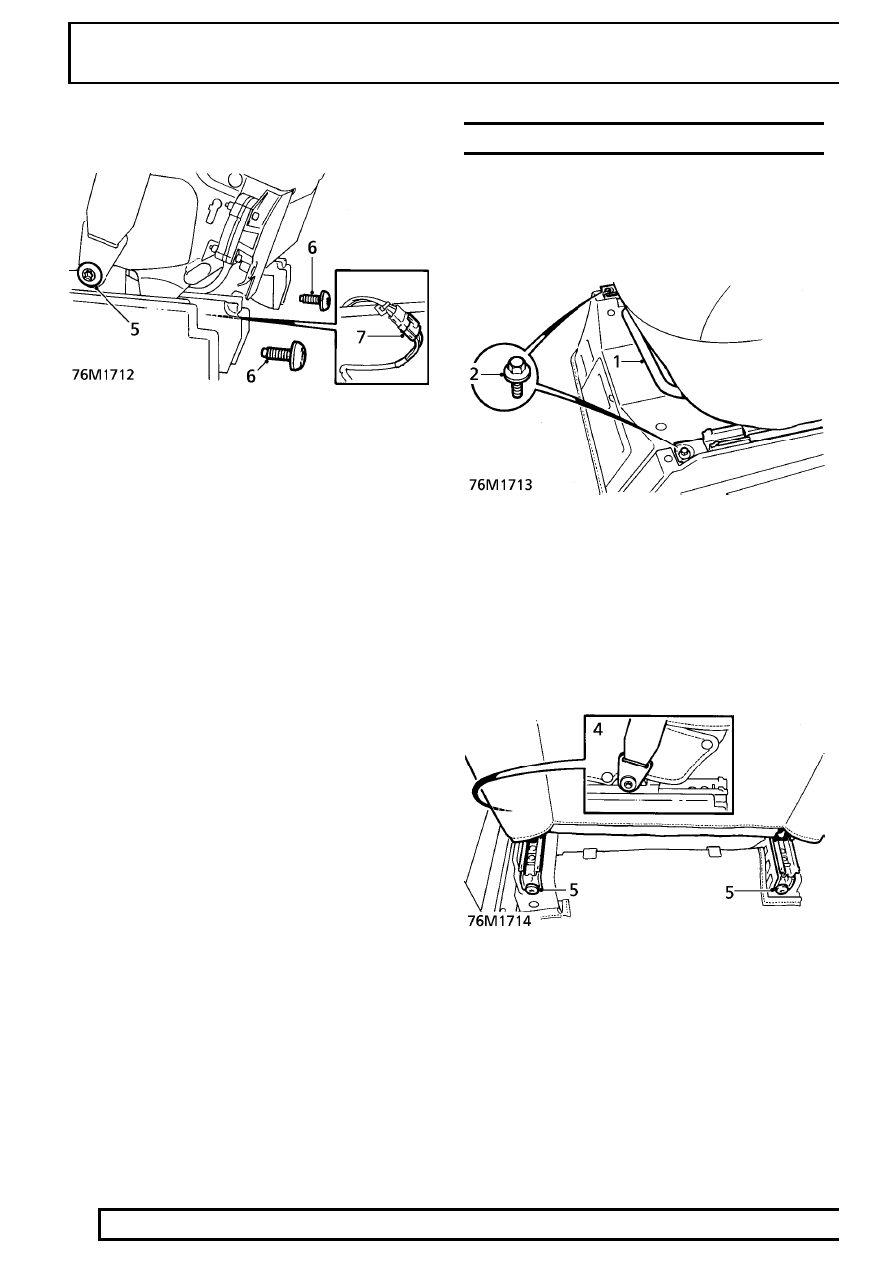

5. Remove Torx screw securing seat belt.
6. Remove 2 Torx screws securing seat.
7. Disconnect multiplug.
8. Remove seat.

Refit

9. Reverse removal procedure.

10. Tighten Torx screws securing seat to

29 Nm (21

lbf ft) .

11. Tighten bolts securing seat slides to

22 Nm (16

lbf ft) .

12. Tighten Torx screw securing seat belt to

32 Nm

(24 lbf ft) .

FRONT SEAT - MANUAL - 5 DOOR (96 MODELS)

Service repair no - 76.70.01

Remove

1. Raise adjusting bar and slide seat fully

backwards.

2. Remove 2 bolts securing seat slides.
3. Raise adjusting bar and slide seat fully forwards.

4. Remove Torx screw securing seat belt.
5. Remove 2 Torx screws securing seat.
6. Remove seat.

CHASSIS AND BODY

55

REPAIR

Refit

7. Reverse removal procedure.
8. Tighten Torx screws securing seat to

29 Nm (21

lbf ft) .

9. Tighten bolts securing seat slides to

22 Nm (16

lbf ft) .

10. Tighten Torx screw securing seat belt to

32 Nm

(24 lbf ft) .

INTERIOR MIRROR (96 MODELS)

Service repair no - 76.10.51 - Manual
Service repair no - 76.10.54 - Auto dimming

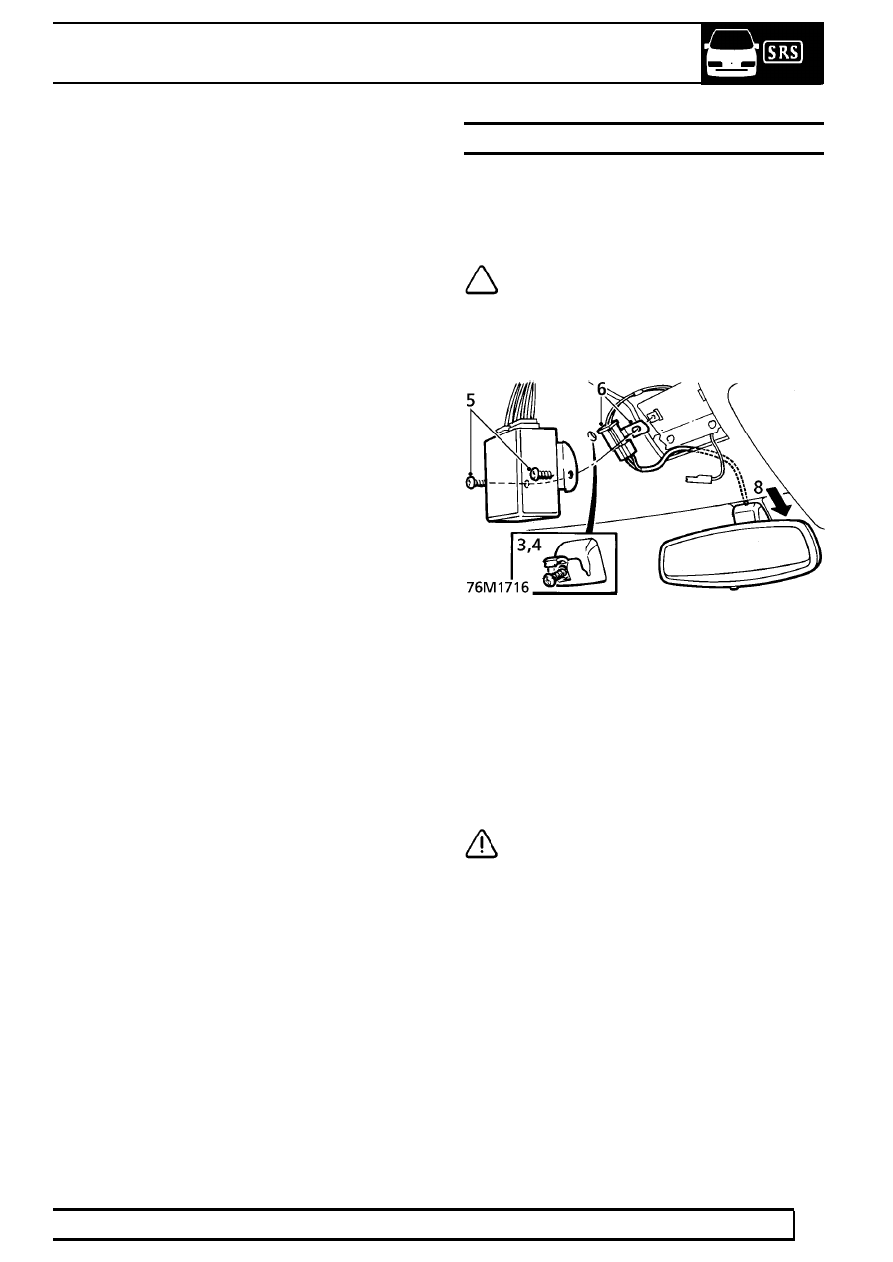

Remove

NOTE: To remove manual mirror, follow
step 8 only.

1. Remove headlining front pocket.
2. Release left hand sun visor from clip and move

aside.

3. Release sun visor clip screw cover.
4. Remove clip securing screw and remove clip.
5. Remove 2 screws securing sunroof ECU and

move ECU aside.

6. Locate mirror multiplug, remove clip and

disconnect multiplug.

7. Remove tape securing harness (behind

headlining).

8. Release mirror from screen by applying sharp

downward pressure to the base.

CAUTION: Do not use tools to assist
removal. Mirror base should be moved in
direction of arrow, parallel to windscreen.

9. Release harness from behind headlining and

remove mirror.

76

CHASSIS AND BODY

56

REPAIR

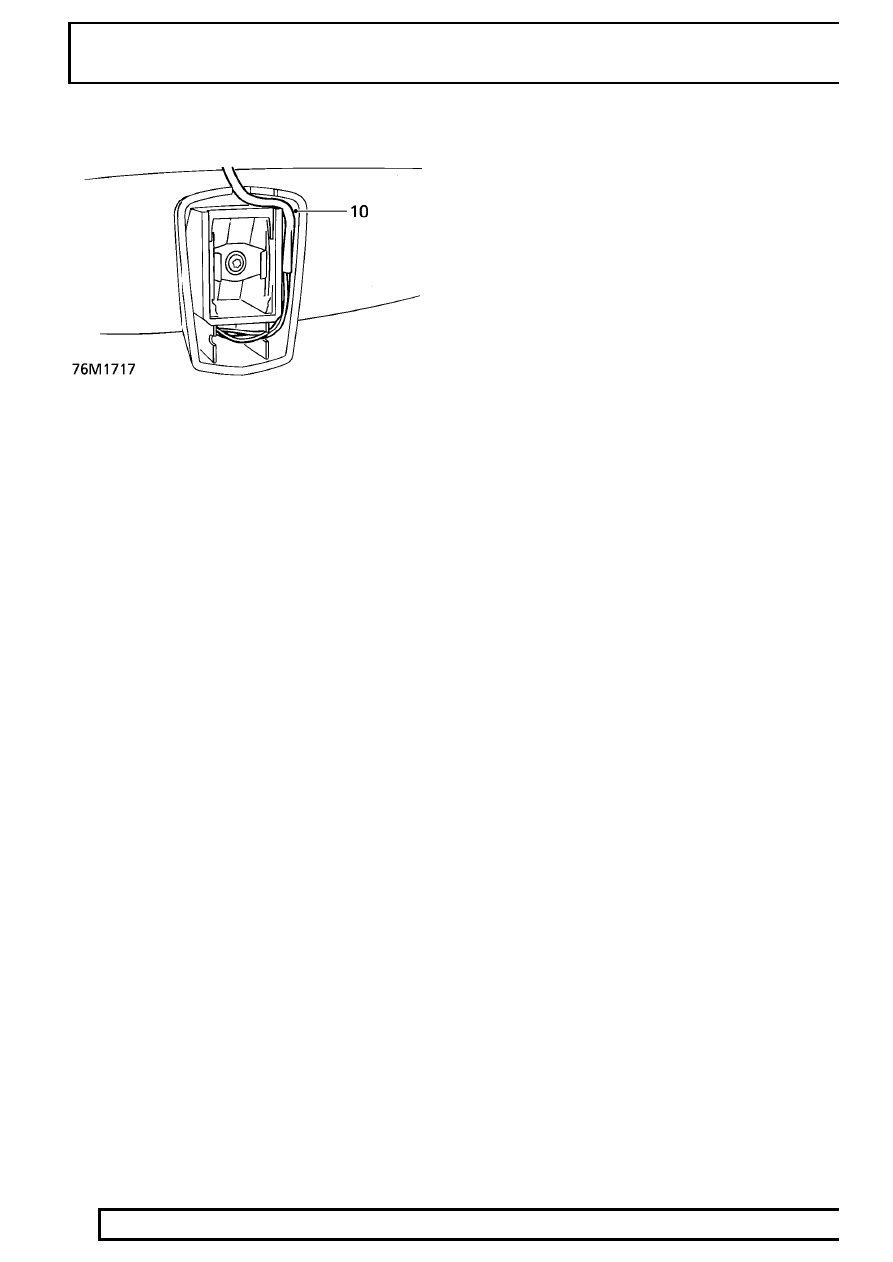

Refit

10. Reverse removal procedure. Ensure harness is

correctly routed in mirror base so it does not
become trapped.

CHASSIS AND BODY

57

REPAIR

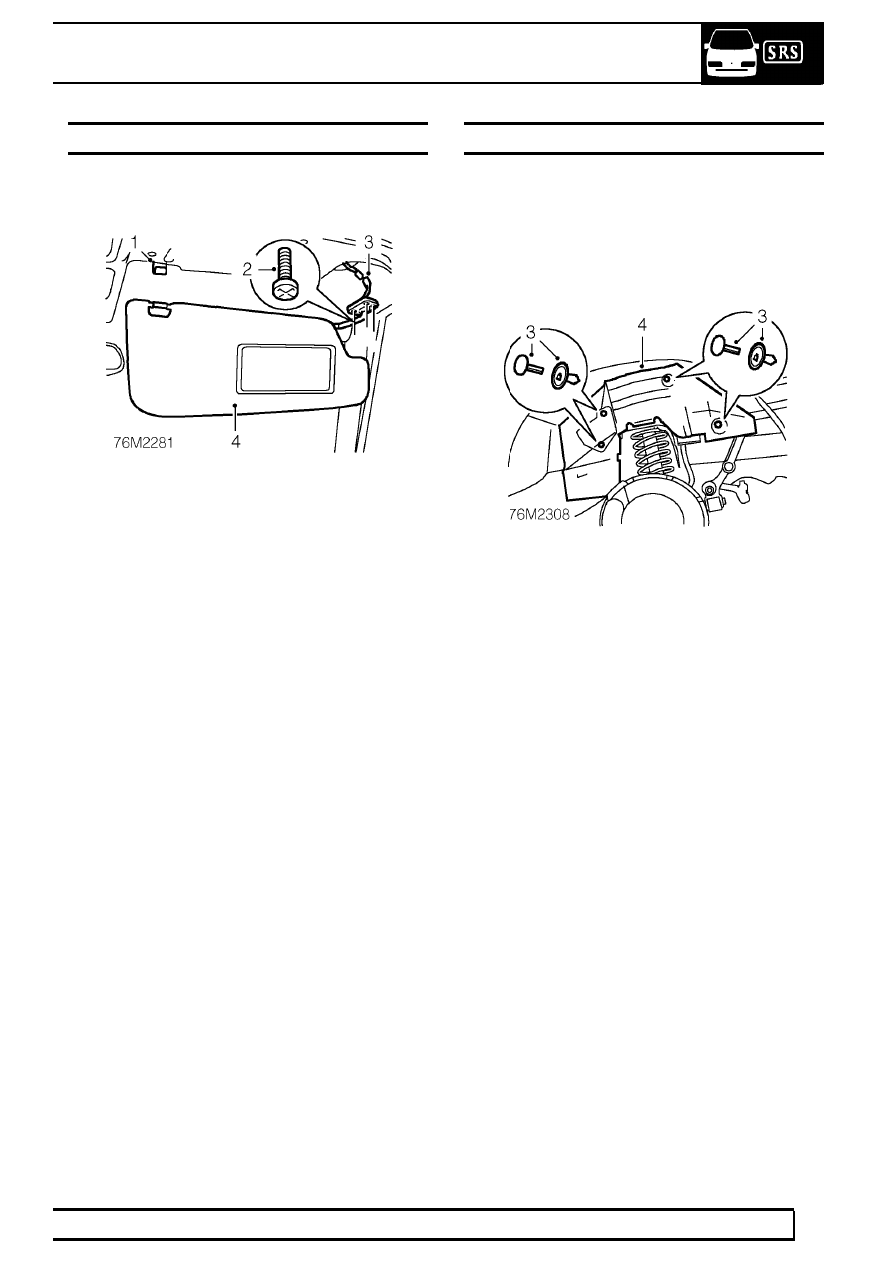

SUN VISOR

Service repair no - 76.10.47

Remove

1. Release sun visor from headlining retaining clip.
2. Remove 3 screws securing sun visor to body.
3. Release sun visor and disconnect multiplug.
4. Remove sun visor.

Refit

5. Position sun visor and connect muliplug.
6. Position sun visor to headlining and secure with

screws.

7. Secure sun visor to headlining clip.

WHEEL ARCH LINER - FRONT

Service repair no - 76.10.48

Remove

1. Raise front of vehicle and support on safety

stand.

2. Remove front road wheel.

3. Remove 4 wheel arch liner retainers.
4. Remove wheel arch liner.

Refit

5. Fit wheel arch liner and secure with retainers.
6. Fit front road wheel and tighten nuts to

126 Nm

(93 lbf ft) .

7. Remove stand and lower vehicle.
