Discovery (1995+): Body Repair Manual - part 14





75

SUPPLEMENTARY RESTRAINT SYSTEM

16

REPAIR

3. Knee bolster (where fitted); Remove 4 screws

and withdraw kneebolster.

4. Release airbag harness to column harness

connector from bracket.

5. Disconnect airbag harness connector from

column harness.

WARNING: Ensure tool is not connected to
battery.

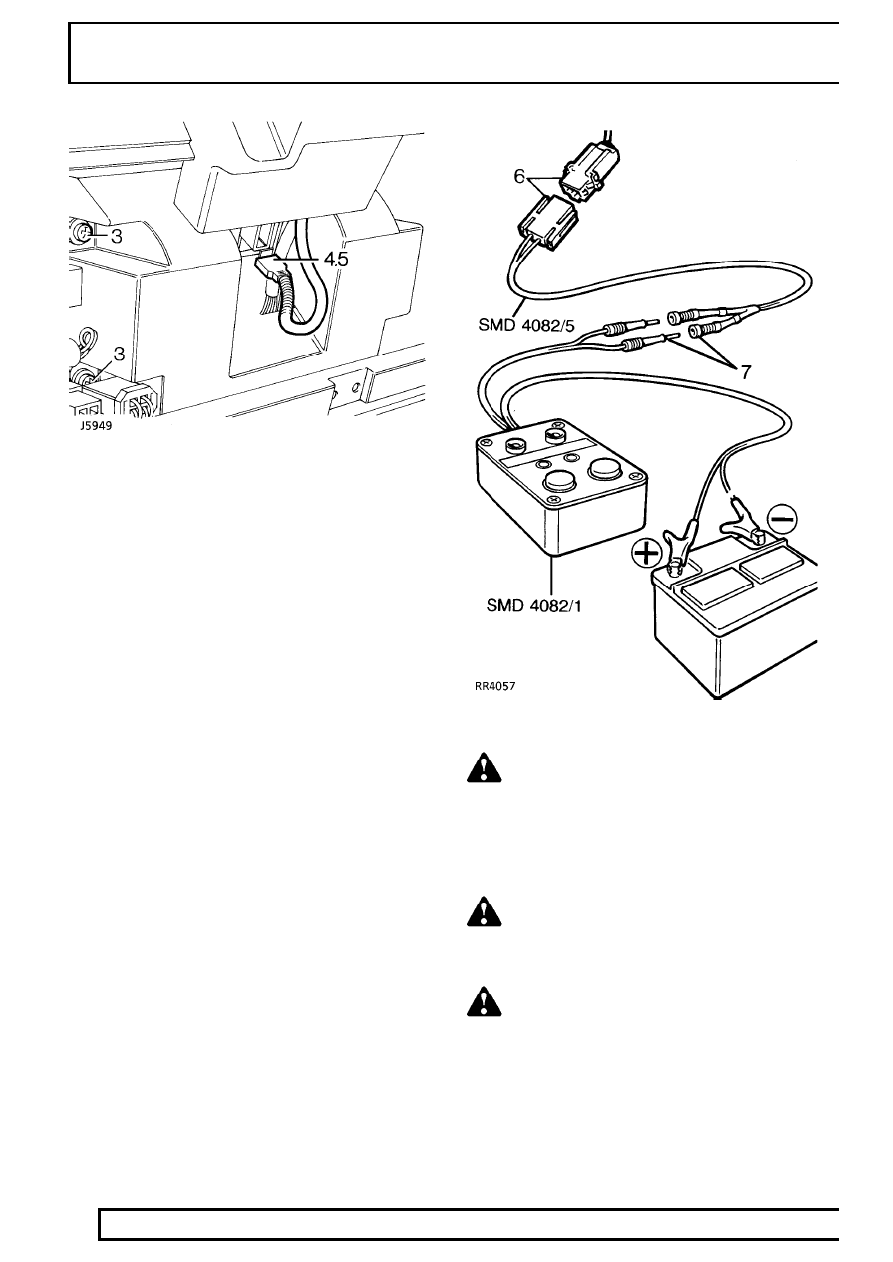

6. Connect flylead SMD 4082/5 to column harness

connector.

7. Connect flylead SMD 4082/5 to tool SMD

4082/1.

WARNING: Ensure airbag module is
secure within steering wheel.

8. Connect tool SMD 4082/1 to battery.

WARNING: Ensure all personnel are
standing at least 15 metres (50 ft) away
from vehicle.

SUPPLEMENTARY RESTRAINT SYSTEM

17

REPAIR

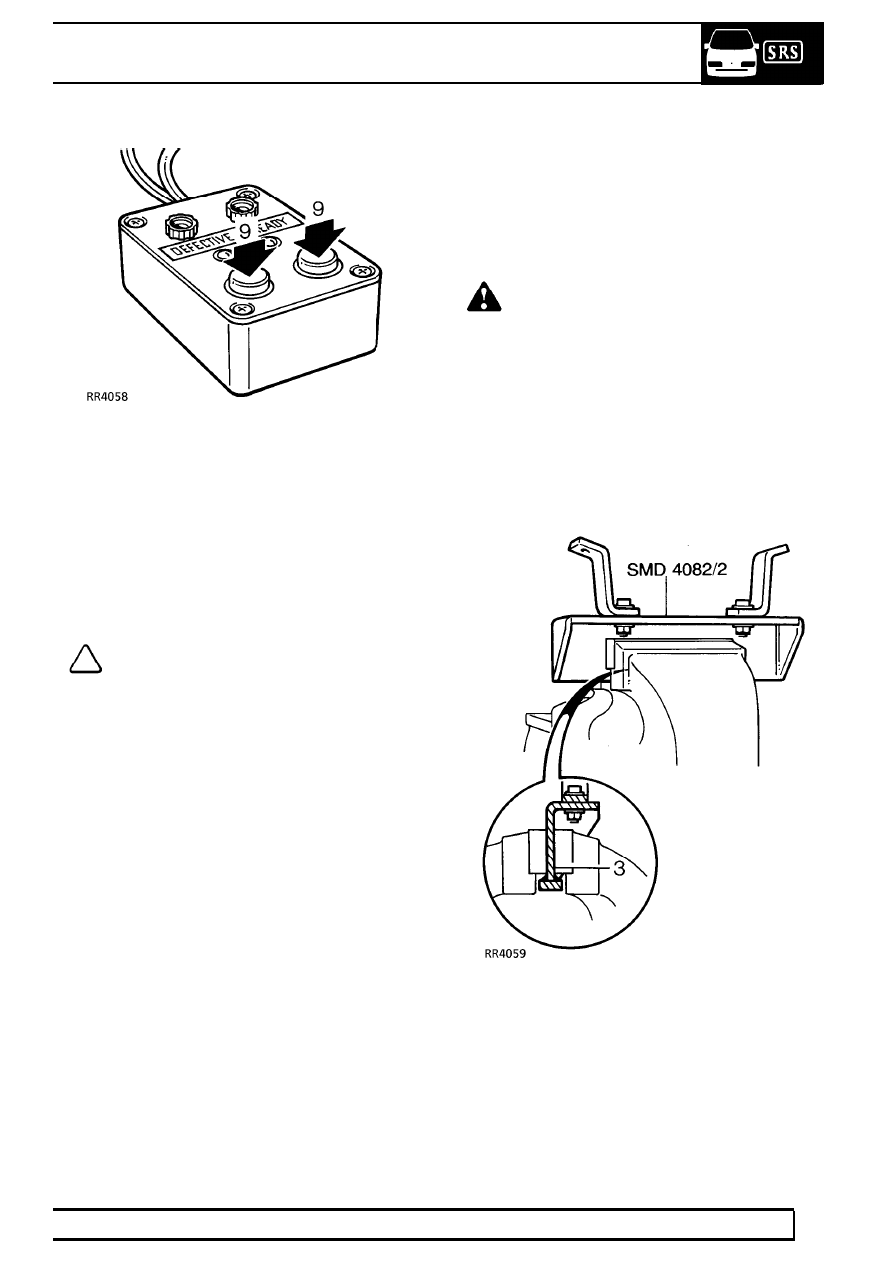

9. Press both operating buttons to deploy airbag

module.

10. DO NOT return to airbag module for 30 minutes.
11. Using gloves and face mask, remove airbag

module from steering wheel, place airbag
module in plastic bag and seal bag.

12. Transport deployed airbag module to designated

area for incineration.

NOTE: DO NOT transport airbag module in
the vehicle passenger compartment.

13. Scrap all remaining parts of airbag system.

DO NOT re-use or salvage any parts of the
airbag system including steering wheel.

Deployment with module removed from vehicle.

Driver’s Airbag Module

These guidelines are written to aid authorised
personnel to carry out the safe disposal of airbag
modules when removed from the vehicle.

WARNING: Only use the LAND ROVER
approved deployment equipment.

Deploy airbag modules in a well ventilated
designated area.

Ensure airbag module is not damaged or ruptured
before deploying.

1. Carry out deployment tool self test.
2. Remove airbag module from steering wheel.

See this section.

3. Position tool SMD 4082/2 in vice, ensuring that

vice jaws grip tool above bottom flange to
prevent possibility of tool being forced upwards
from vice. Tighten vice.

75

SUPPLEMENTARY RESTRAINT SYSTEM

18

REPAIR

WARNING: Ensure tool SMD 4082/1 is not
connected to battery.

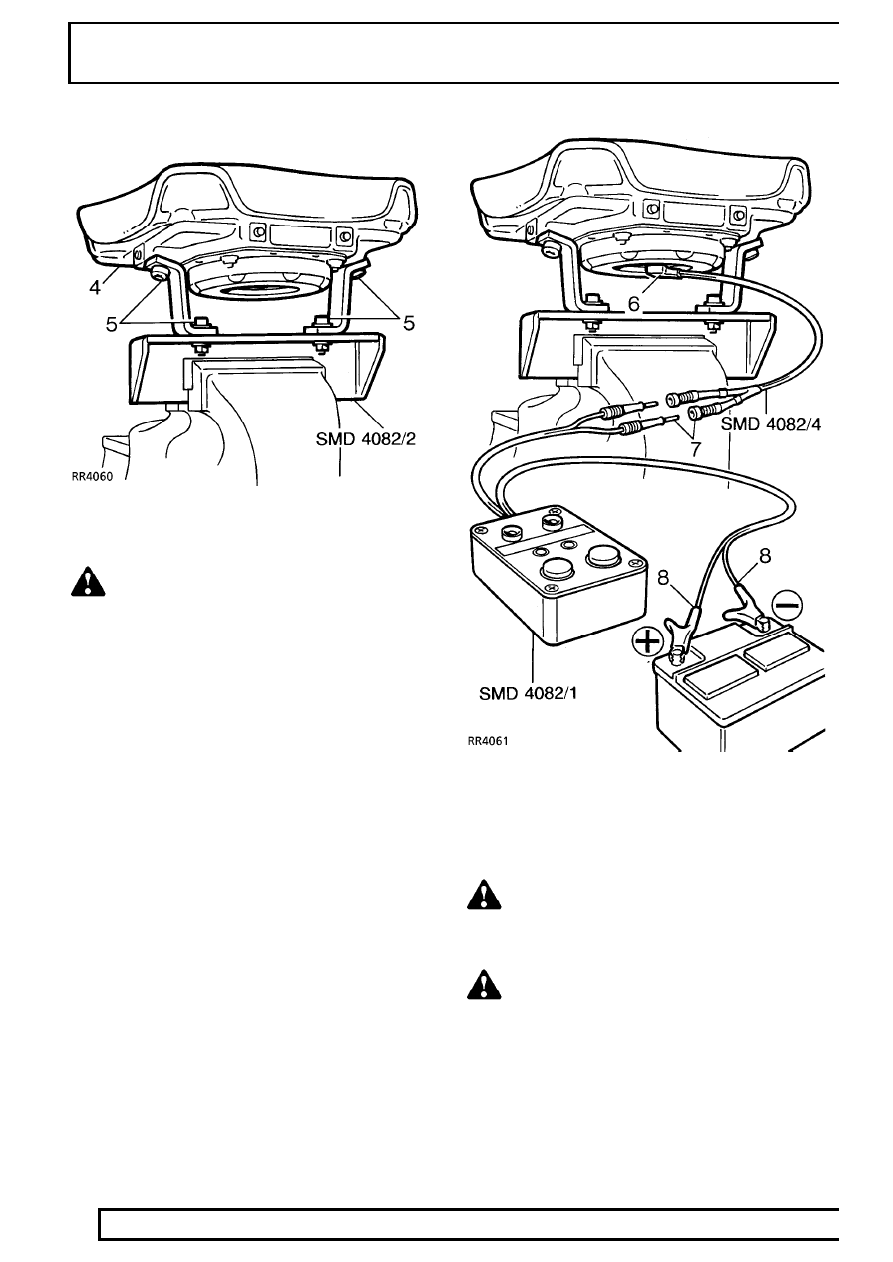

4. Secure airbag module to tool SMD 4082/2.

Ensure module is correctly secured using both
fixings.

5. Ensure airbag module mounting brackets are

secure.

6. Connect flylead SMD 4082/4 to airbag module.
7. Connect flylead SMD 4082/4 to tool SMD

4082/1.

WARNING: Do not lean over module whilst
connecting.

8. Connect tool SMD 4082/1 to battery.

WARNING: Ensure all personnel are
standing at least 15 metres (50 ft) away
from module.

SUPPLEMENTARY RESTRAINT SYSTEM

19

REPAIR

9. Press both operating buttons to deploy airbag

module.

10. DO NOT return to airbag module for 30 minutes.
11. Using gloves and face mask, remove airbag

module from tool, place airbag module in plastic
bag and seal bag.

12. Wipe down tool with damp cloth.
13. Transport deployed airbag module to designated

area for incineration.

NOTE: DO NOT transport airbag module in
the vehicle passenger compartment. DO
NOT re-use or salvage any parts of the

airbag system including steering wheel or
steering column.

Passenger’s Airbag Module

1. Carry out deployment tool self test.
2. Remove airbag module from fascia.

See this

section.

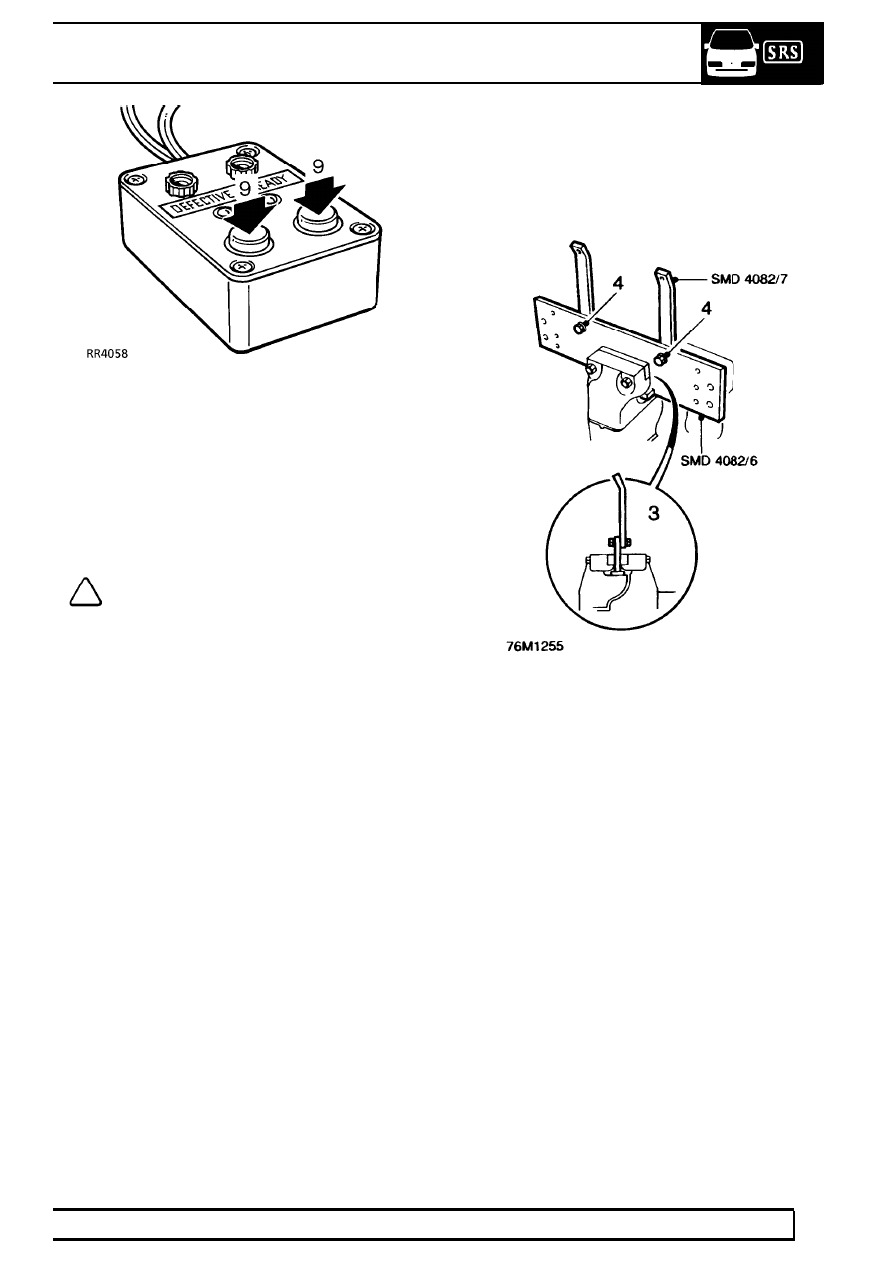

3. Position tool SMD 4082/6 in vice, ensuring that

vice jaws grip tool above bottom flange to
prevent possibility of tool being forced upwards
from vice. Tighten vice.

4. Position brackets SMD 4082/7 to tool; lightly

tighten bolts.
