76

CHASSIS AND BODY

64

REPAIR

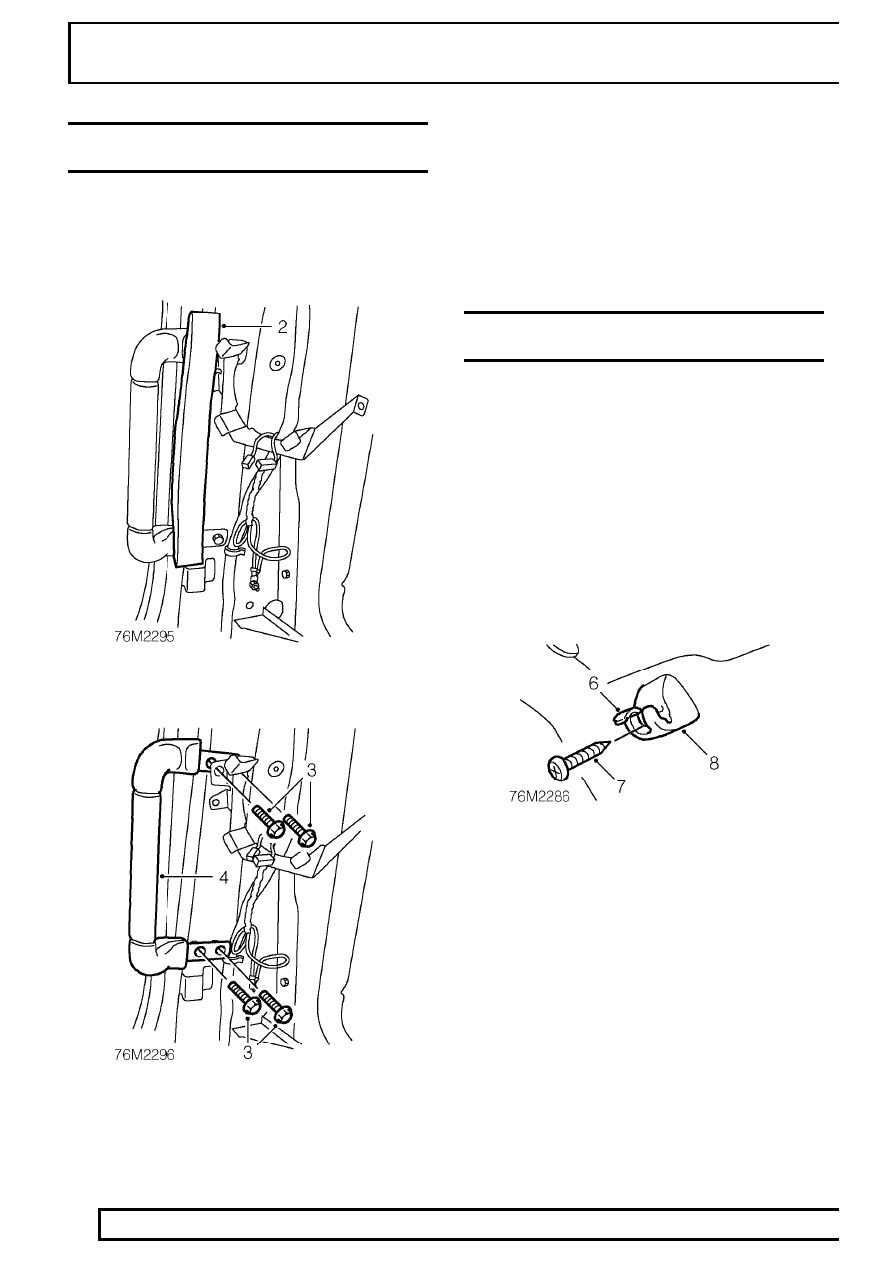

GRAB HANDLE - TAIL DOOR - WITH REAR AIR
CONDITIONING FITTED

Service repair no - 76.58.35/20

Remove

1. Remove ’E’ post trim casing.

See ’E’ post trim

casing - lh - with rear air conditioning fitted.

2. Release foam strip from around grab handle

retaining bolts.

3. Remove 4 bolts securing grab handle to body.
4. Remove grab handle.

Refit

5. Position grab handle, fit bolts and tighten to

10

Nm (7 lbf ft) .

6. Secure foam strip to body.
7. Fit ’E’ post trim casing.

See ’E’ post trim

casing - lh - with rear air conditioning fitted.

HEADLINING - WITH SUN ROOF AND REAR AIR
CONDITIONING FITTED - 5 DOOR

Service repair no - 76.64.14/20

Remove

1. Remove both sun visors.

See sun visor.

2. Remove 4 grab handles.

See grab handle.

3. Remove front headlining stowage panel.

See

headlining stowage panel - front - with sun
roof fitted.

4. Remove LH alpine light trim casing.

See alpine

light trim casing - lh - with rear air
conditioning fitted.

5. Remove RH alpine light trim casing.

See alpine

light trim casing.

6. Release LH and RH sun visor clip retaining

screw covers.

7. Remove LH and RH sun visor clip retaining

screws.

8. Remove LH and RH clips.

CHASSIS AND BODY

65

REPAIR

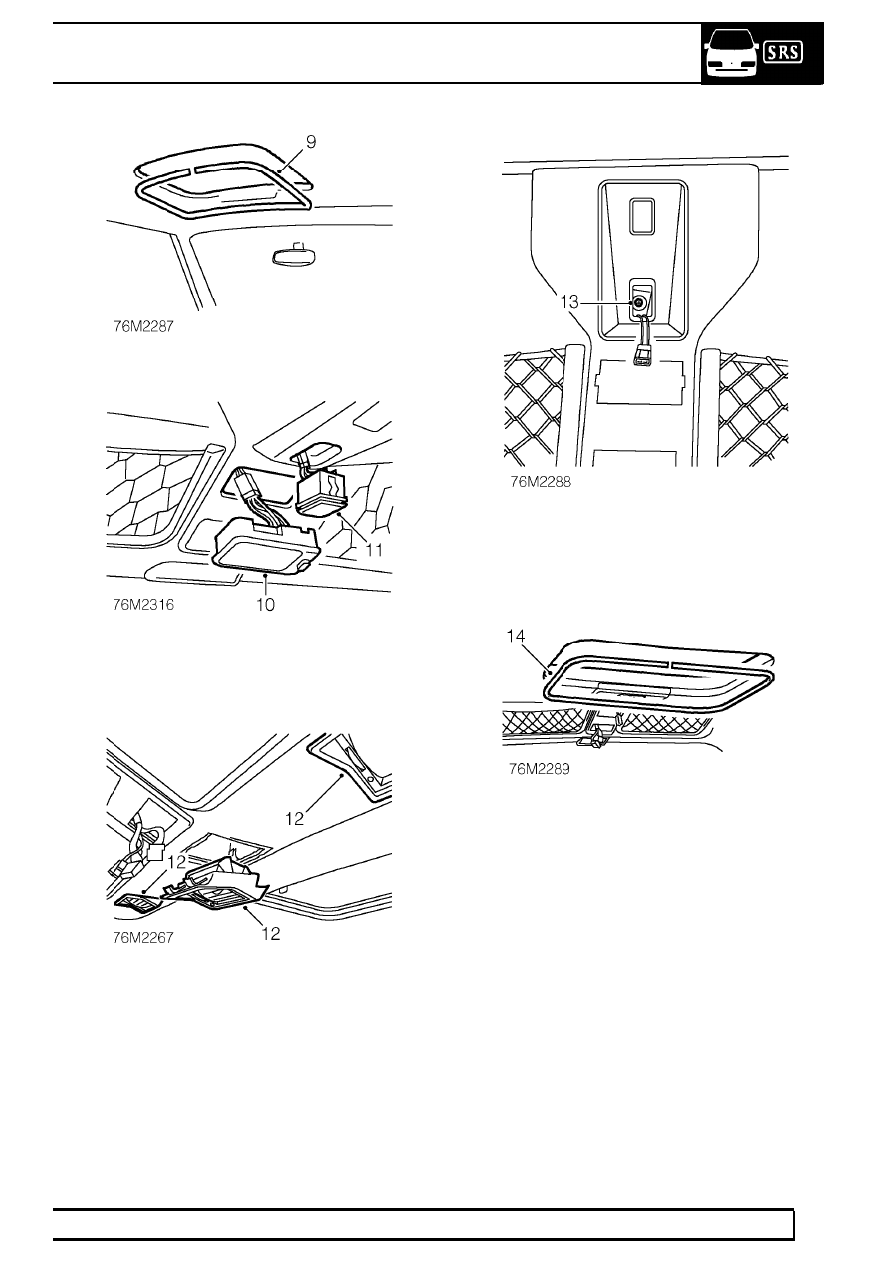

9. Remove front sun roof aperture seal.

10. Release rear passenger interior lamp assembly

from headlining panel, disconnect multiplug and
remove lamp.

11. Release rear sun roof switch from headlining

panel, disconnect multiplug and remove switch.

12. Remove 3 vents from headlining.

13. Working through sun roof switch housing,

remove screw securing headlining panel to
body.

14. Remove rear sun roof aperture seal.

76

CHASSIS AND BODY

66

REPAIR

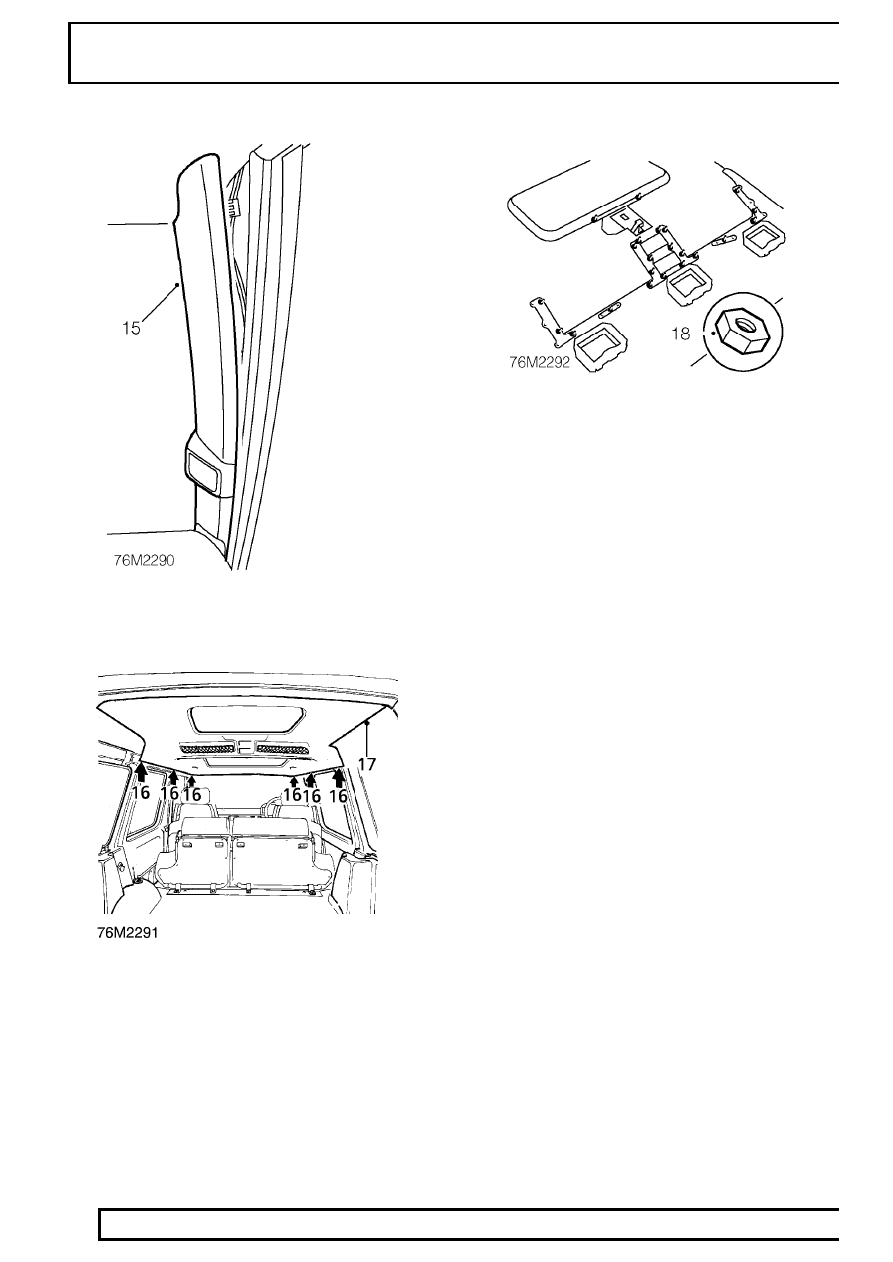

15. Release LH and RH, ’A’ post trim finishers from

uppermost retaining clips.

16. With assistance, release headlining from LH and

RH, ’A’, ’B’ and ’D’ post finishers.

17. Remove headlining assembly.

Dismantle

18. Remove 22 nuts securing headlining stowage

nets and rear headlining panel.

19. Remove stowage nets and headlining panel.
20. Collect 7 mounting plates.

Rebuild

21. Position stowage nets and headlining panel, fit

mounting plates to studs and secure with nuts.

Refit

22. With assistance, fit headlining and position to LH

and RH, ’A’, ’B’ and ’D’ post finishers.

23. Secure LH and RH, ’A’ post trim finisher

retaining clips.

24. Fit rear sun roof aperture seal.
25. Fit and tighten screw securing rear headlining

panel to body.

26. Position vents to headlining, attach clips to vents

and secure to headlining.

27. Position rear sun roof switch, connect multiplug

and secure to headlining panel.

28. Position rear passenger interior lamp, connect

multiplug and secure to headlining panel.

29. Fit front sun roof aperture seal.
30. Fit LH and RH sun visor retaining clips to body.
31. Fit and tighten screws securing sun visor

retaining clips and secure screw covers.

32. Fit RH alpine light trim casing.

See alpine light

trim casing.

33. Fit LH alpine light trim casing.

See alpine light

trim casing - lh - with rear air conditioning
fitted.

34. Fit front headlining stowage panel.

See

headlining stowage panel - front - with sun
roof fitted.

35. Fit grab handles.

See grab handle.

36. Fit sun visors.

See sun visor.

CHASSIS AND BODY

67

REPAIR

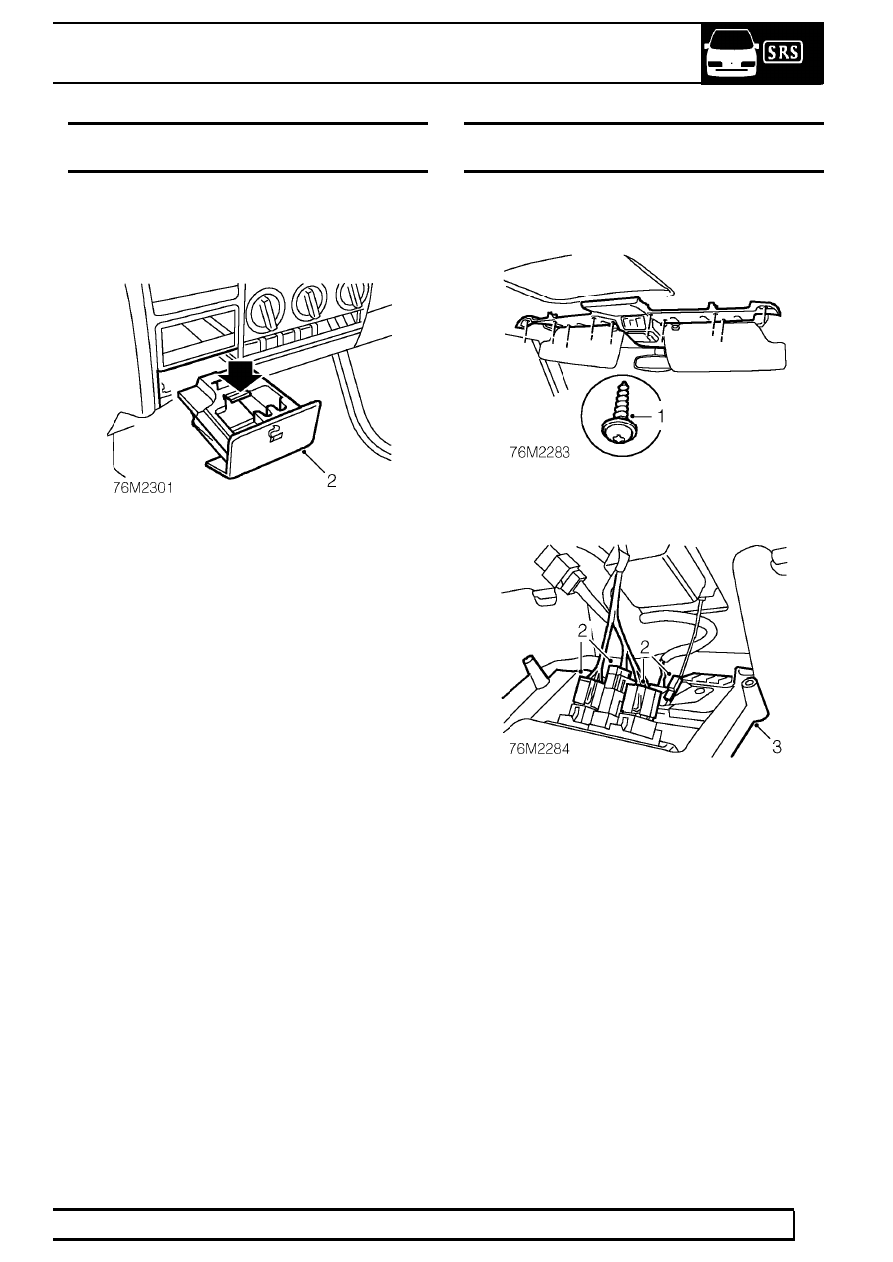

ASH TRAY - DASH PANEL CENTRAL LOUVRE
PANEL

Service repair no - 76.67.26

Remove

1. Open ash tray.

2. Press release catch and remove ash tray.

Refit

3. Fit ash tray.

HEADLINING STOWAGE PANEL - FRONT - WITH
SUN ROOF FITTED

Service repair no - 76.67.27

Remove

1. Remove 10 screws securing stowage panel to

body.

2. Release panel and disconnect Lucar and 4

multiplugs.

3. Remove stowage panel assembly.
