FRONT AXLE AND FINAL DRIVE

1

SPECIFICATIONS, TORQUE

TORQUE VALUES

NOTE: Torque wrenches should be regularly checked for accuracy to ensure that all fixings are
tightened to the correct torque.

Nm

FRONT AXLE
Hub driving member to hub

65

........................................................................

*

Brake disc to hub

73

.......................................................................................

Stub axle to swivel pin housing

65

..................................................................

*

Brake caliper to swivel pin housing

82

............................................................

Upper swivel pin to swivel pin housing

78

......................................................

*

Upper swivel pin to swivel pin housing ABS

65

..............................................

Lower swivel pin to swivel pin housing

78

......................................................

*

Lower swivel pin to swivel pin housing ABS

25

..............................................

*

Oil seal retainer to swivel pin housing

11

........................................................

Swivel bearing housing to axle case

73

..........................................................

*

Pinion housing to axle case

41

.......................................................................

Crown wheel to differential housing

58

...........................................................

Differential bearing cap to pinion housing

90

..................................................

Differential drive flange to drive shaft

47

.........................................................

Mudshield to bracket lower swivel pin

11

........................................................

Disc shield to bracket lower ABS

9

................................................................

Bevel pinion nut

130

........................................................................................

Draglink to hub arm

40

....................................................................................

Panhard rod to axle bracket

88

.......................................................................

Radius arm to axle

190

....................................................................................

Radius arm to chassis side member

190

.........................................................

NOTE: * These bolts to be coated with Loctite 270 prior to assembly.

54

FRONT AXLE AND FINAL DRIVE

2

SPECIFICATIONS, TORQUE

Torque values below cover all screws and bolts used, unless specified otherwise.

METRIC

Nm

M5

6

......................................................................................................

M6

9

......................................................................................................

M8

25

.....................................................................................................

M10

45

...................................................................................................

M12

90

...................................................................................................

M14

105

..................................................................................................

M16

180

..................................................................................................

UNC / UNF

1/4

9

......................................................................................................

5/16

24

...................................................................................................

3/8

39

.....................................................................................................

7/16

78

...................................................................................................

1/2

90

.....................................................................................................

5/8

136

....................................................................................................

FRONT HUB AND SWIVEL DATA

Front hub

Front hub end float

0,010 mm

..................................................

Drive shaft end play

0,08 to 0,25 mm

................................................

Swivel pin bearing preload

ABS vehicles - Torque to turn

2. to 3. Nm

.................................

Non ABS vehicles - Resistance to turn

1,16 to 1,46Kg

...................

FRONT AXLE AND FINAL DRIVE

1

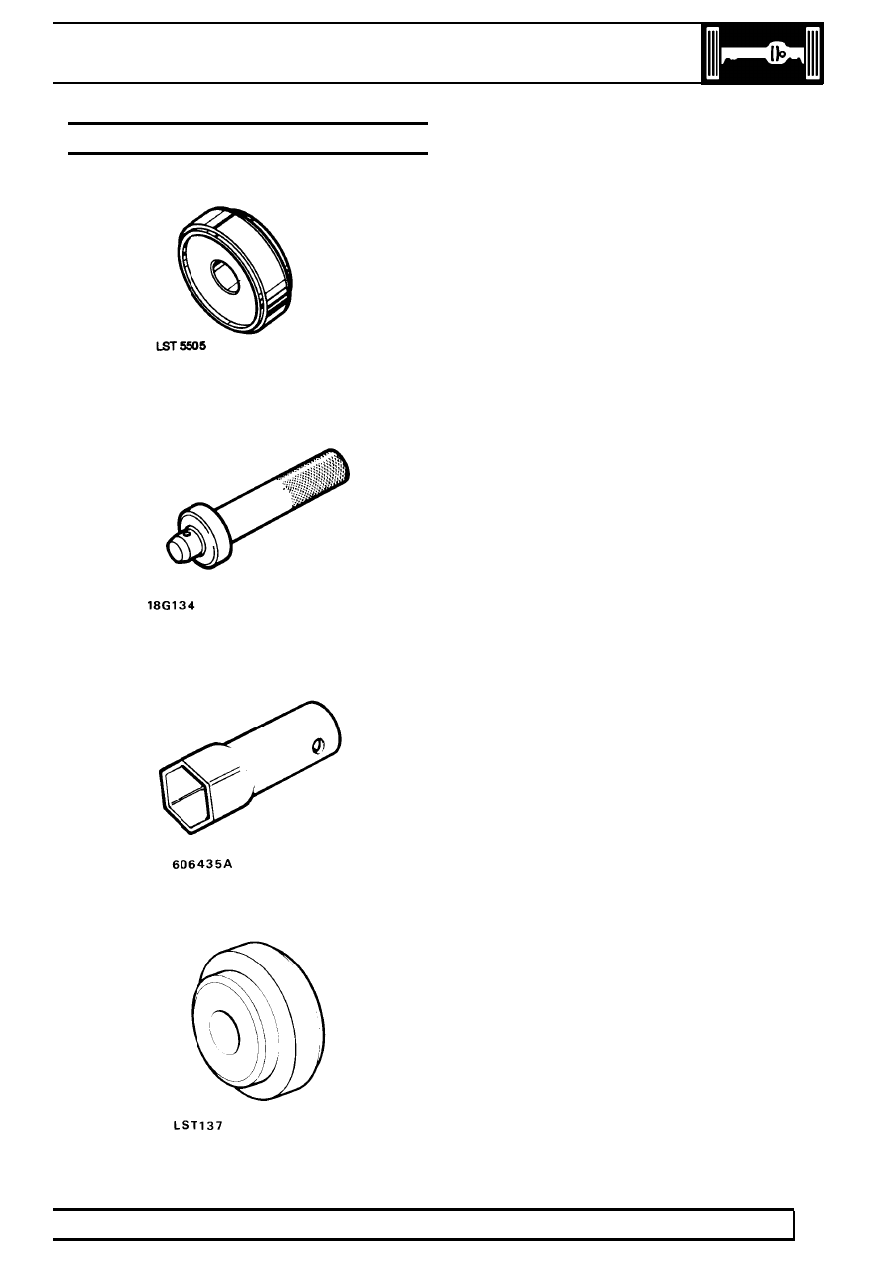

SERVICE TOOLS

FRONT HUB

LRT-54-001

Oil seal replacer non ABS

LST550-5

LRT-99-003

Drift

18G134

LRT-54-002

Hub nut wrench

RO606435A

LRT-54-003

Hub oil seal replacer ABS

LST137

54

FRONT AXLE AND FINAL DRIVE

2

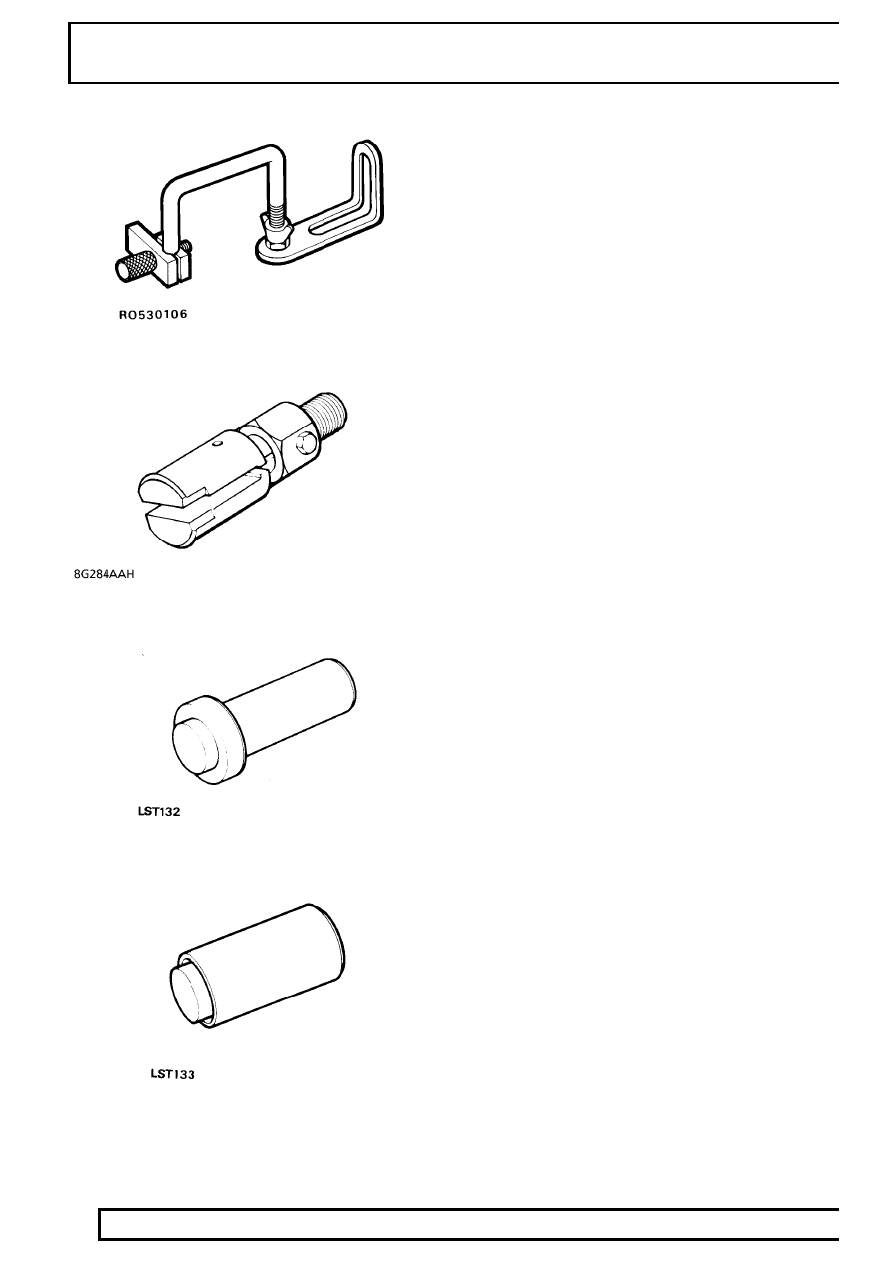

SERVICE TOOLS

LRT-99-503

Dial gauge bracket

RO530106

LRT-37-004

Extractor ABS

18G284AAH

LRT-54-005

Bearing installer ABS

LST132

LRT-54-004

Seal installer ABS

LST133
