R380

1

SERVICE TOOLS

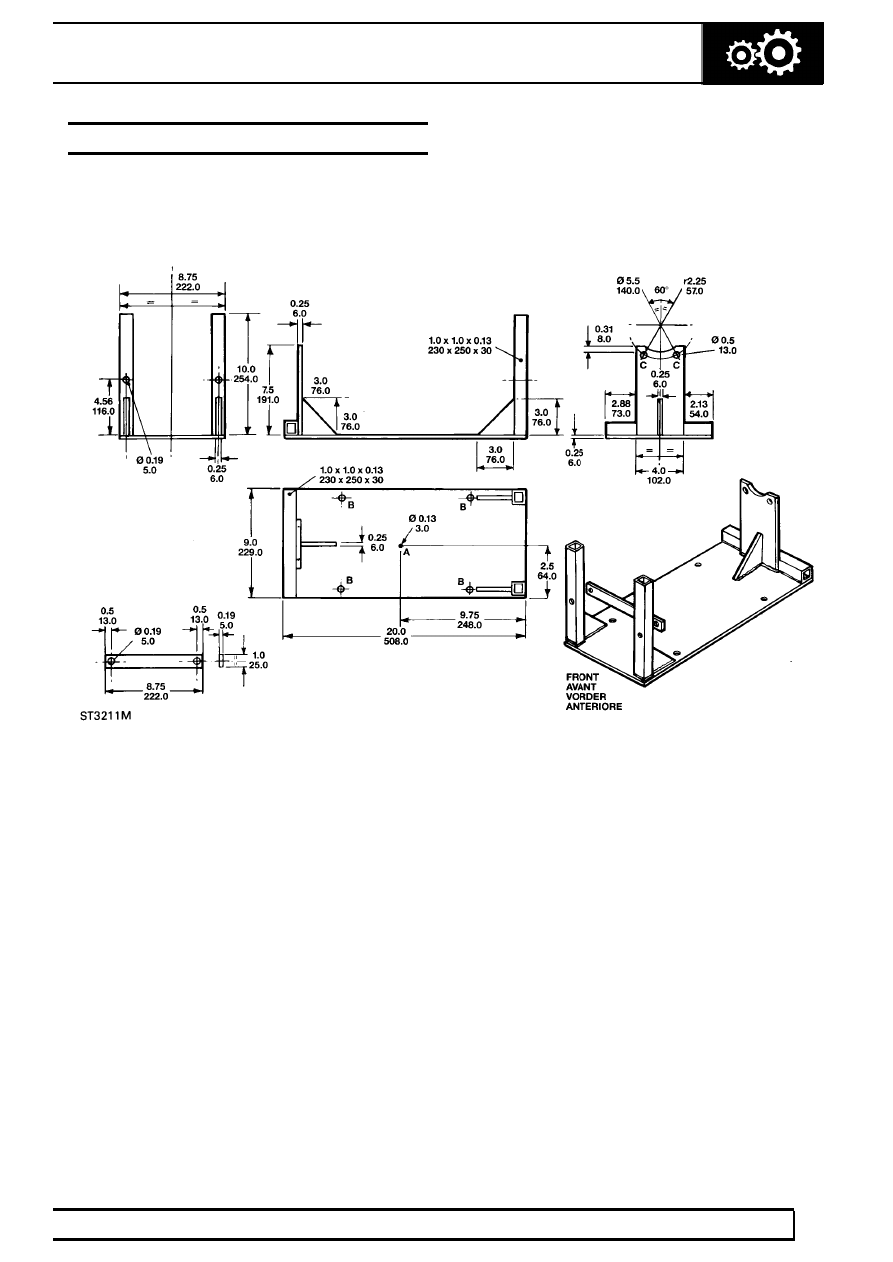

ADAPTER PLATE GEARBOX

Adapter plate for removing gearbox. This can be
manufactured locally to drawing shown.

MATERIAL AND WELDING SPECIFICATION

Steel Plate

BS 1449 (Grade 4 or 14)

Tube

BS 4848 (Part 2)

Arc Welding

BS 5135

TRANSFER GEARBOX

1

DESCRIPTION AND OPERATION

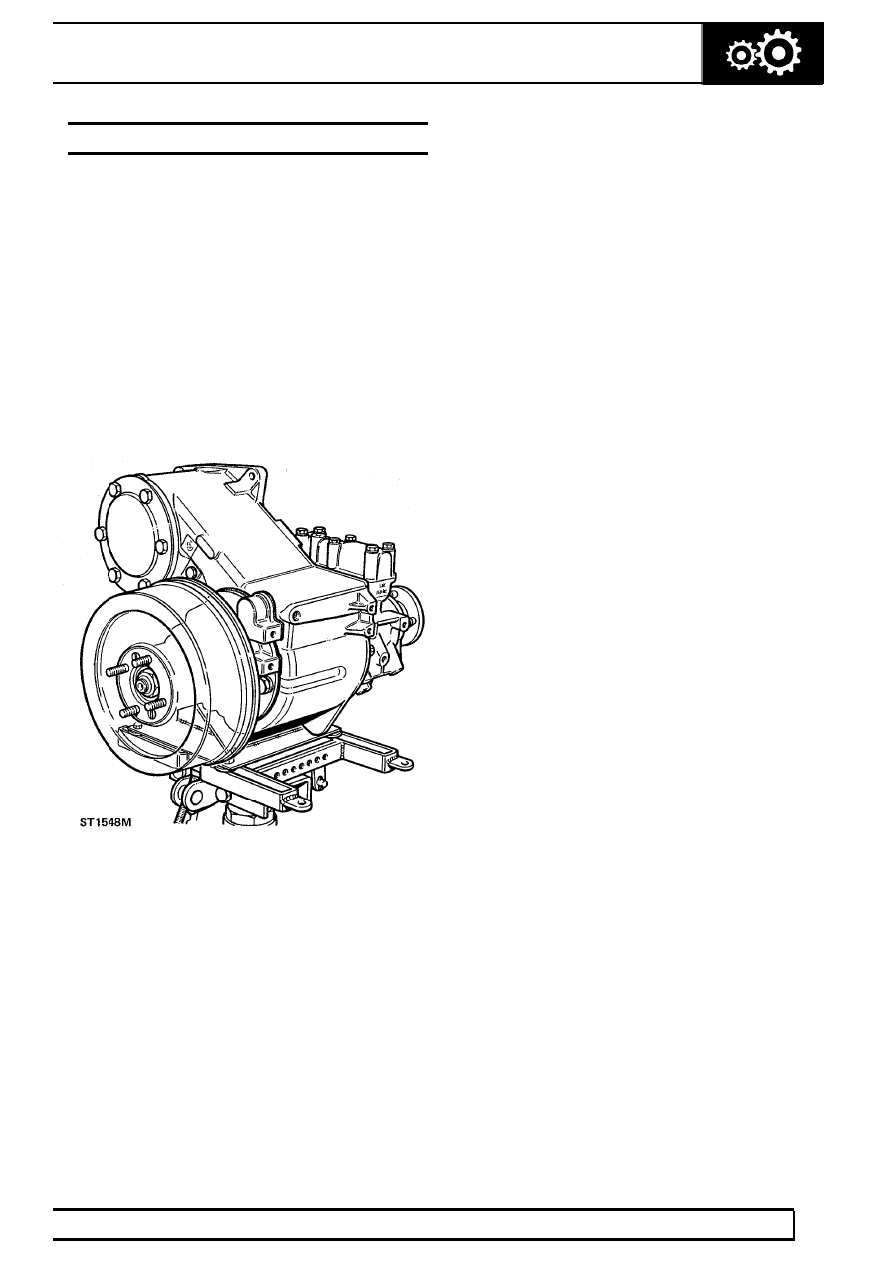

LT230T TRANSFER BOX

The LT230T transfer box is a permanent 4 wheel
drive, two speed ratio reducing gearbox incorporating
high and low range outputs with mechanically lockable
centre differential (diff-lock). High/low range and
diff-lock selection are made via a single lever located
forward of the main gear lever.

A shiftlock device is fitted in some territories, it is used
as a park facility and prevents accidental gear
disengagement when the ignition is switched off. An
audible neutral alarm is also fitted. This alerts the
driver when parking to move the gear lever to the high
or low position.

41

TRANSFER GEARBOX

2

DESCRIPTION AND OPERATION

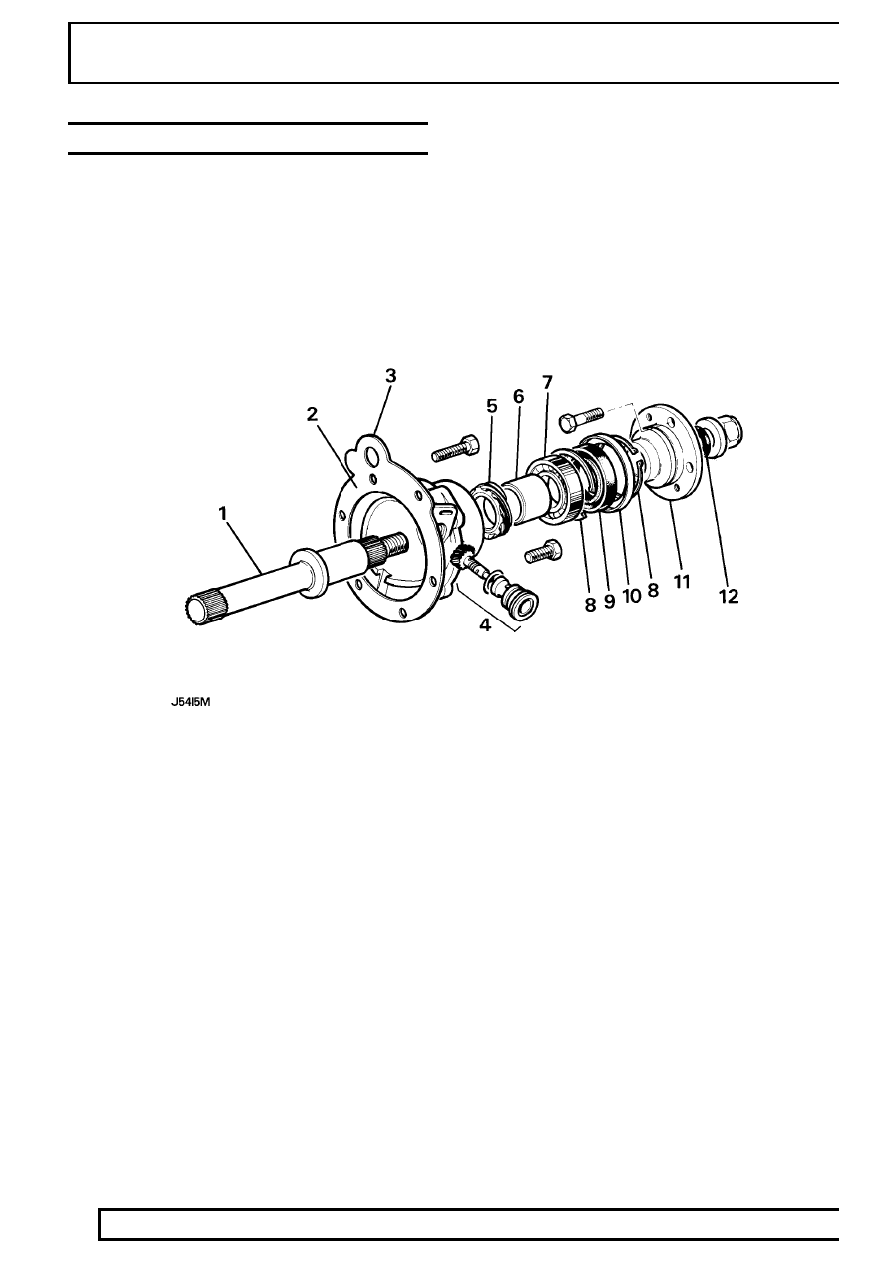

REAR OUTPUT DRIVE ASSEMBLY

1. Rear output shaft
2. Joint sealant
3. Speedometer drive housing
4. Speedometer drive pinion assembly
5. Speedometer worm drive
6. Spacer

7. Ball bearing
8. Circlip
9. Oil seal

10. Oil shield
11. Rear output flange
12. Sealing washer

TRANSFER GEARBOX

3

DESCRIPTION AND OPERATION

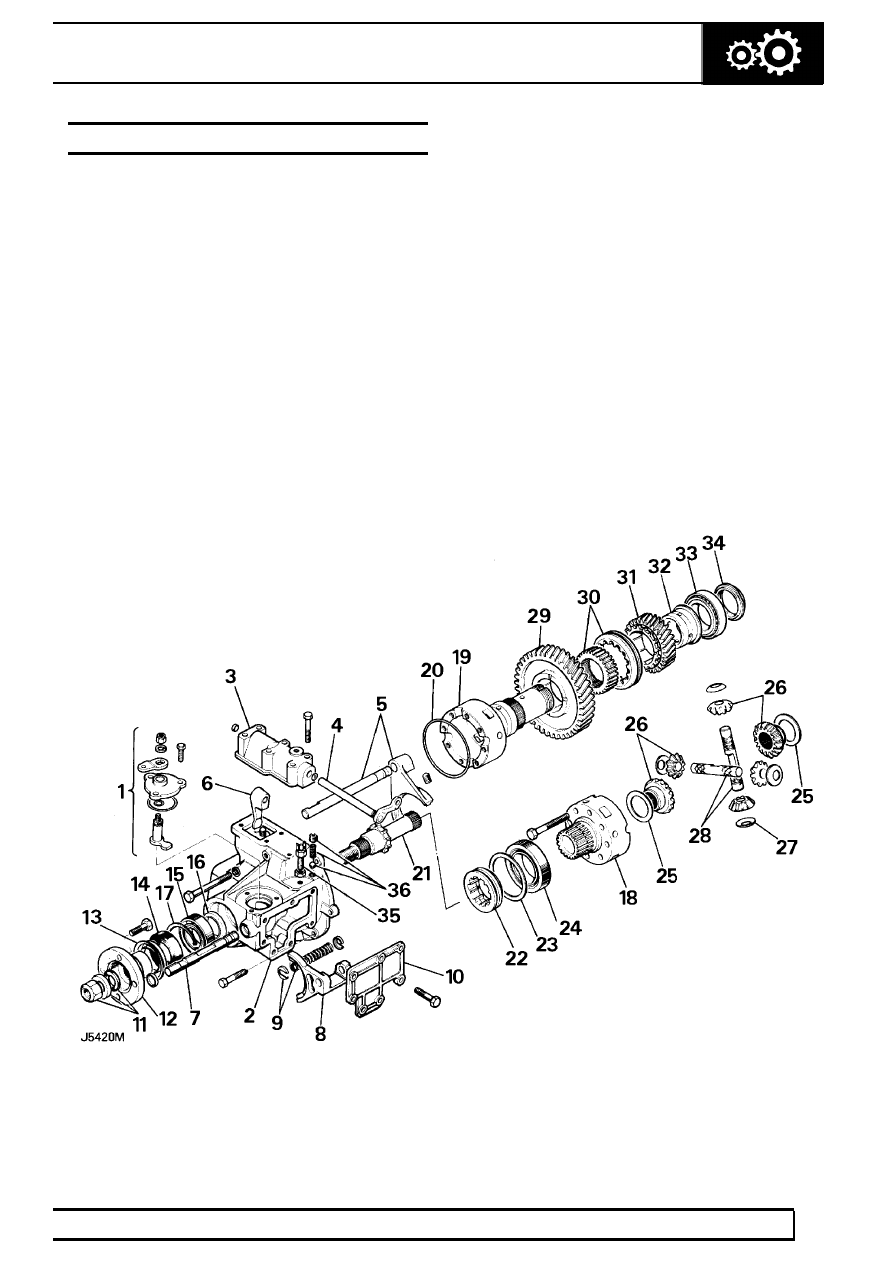

DIFFERENTIAL AND OUTPUT DRIVE ASSEMBLY

1. Differential selector assembly
2. Front output housing
3. High-low ratio cross shaft assembly
4. High-low selector shaft and lever
5. High-low selector fork and shaft
6. High-low selector finger
7. Differential lock selector shaft
8. Differential lock selector fork
9. Differential lock spring and clips

10. Front output housing cover and housing
11. Felt washer, steel washer and flange nut
12. Front output flange
13. Mud shield
14. Oil seal
15. Bearing
16. Spacer
17. Circlip
18. Differential carrier, front half

19. Differential carrier, rear half
20. Retaining ring
21. Front output shaft
22. Dog clutch, front drive lock-up
23. Selective shim
24. Bearing
25. Selective thrust washers
26. Sun and planet gears
27. Thrust washers
28. Cross shafts
29. Gear low
30. Hub and sleeve assembly
31. High output gear
32. Bush
33. Bearing
34. Bearing retaining nut
35. Differential lock switch
36. Differential lock detent ball and spring
