76

CHASSIS AND BODY

24

REPAIR

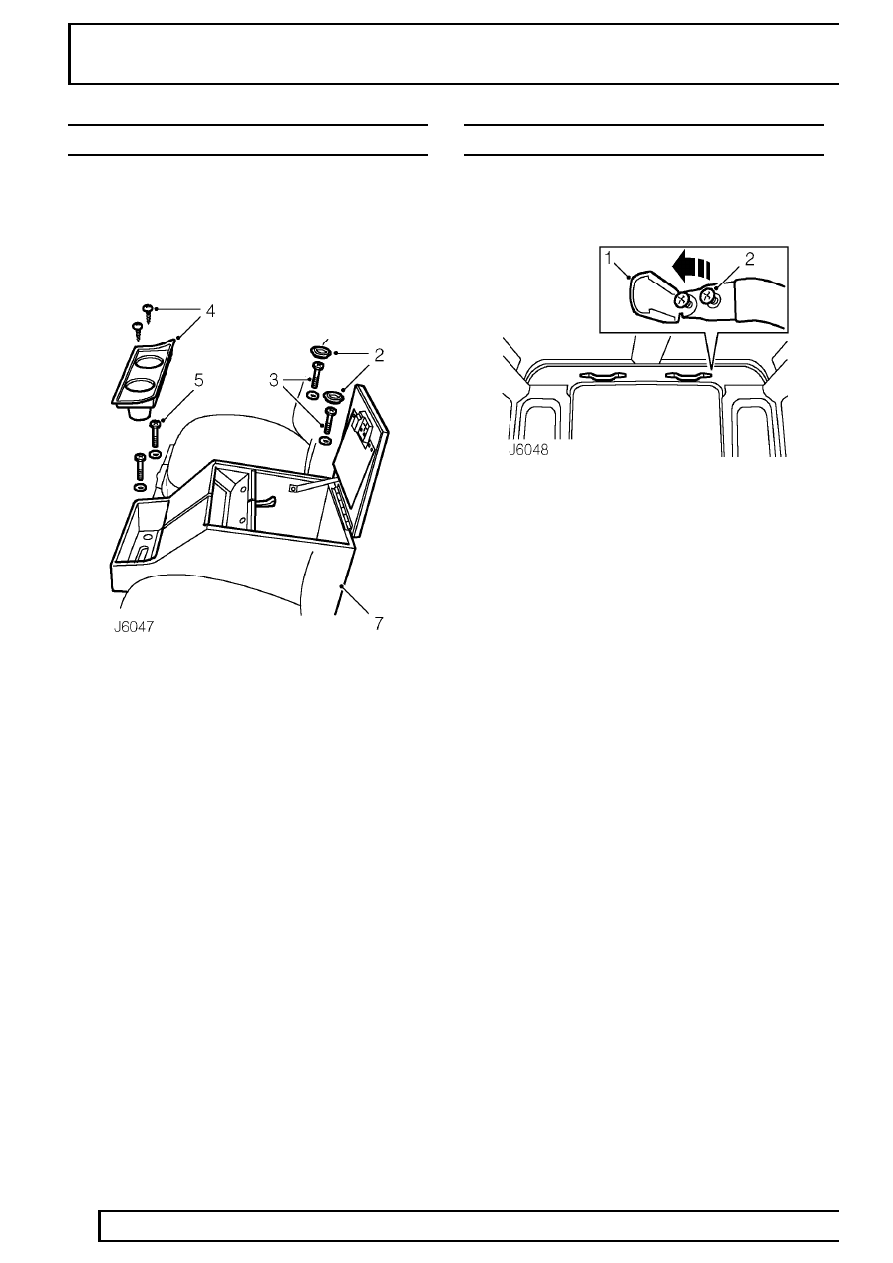

CUBBY BOX - 90/110 STATION WAGON

Service repair no - 76.25.04

Remove

1. Remove radio/cassette player, if fitted.

2. Open cubby box lid and remove 2 caps

concealing fixing bolts.

3. Remove fixing bolts and washers.
4. Remove 2 screws and lift cup holder from cubby

box.

5. Unscrew 2 bolts securing front of cubby box to

floor mounting.

6. Lift cubby box and, if applicable, release

radio/cassette player leads.

7. If fitted, disconnect multi-plug from EGR control

unit, located on base of cubby box.

8. Remove cubby box.

Refit

9. Position cubby box to mounting and, if

applicable, insert radio/ cassette player leads.

10. Secure front of cubby box to floor and fit cup

holder.

11. Open cubby box lid, secure in position, and fit

bolt caps.

12. Fit radio/cassette player, if fitted.

REAR GRAB HANDLE - 90/110 STATION WAGON

Service repair no - 76.58.35

Remove

1. Carefully prise top and bottom edges of finisher

caps from grab handle and then hinge outwards
to gain access to fixing screws.

2. Remove 4 fixing screws and detach grab handle

from rear end trim panel.

Refit

3. Position grab handle on rear end trim panel and

secure with 4 fixing screws.

4. Press finisher caps over screws.

CHASSIS AND BODY

25

REPAIR

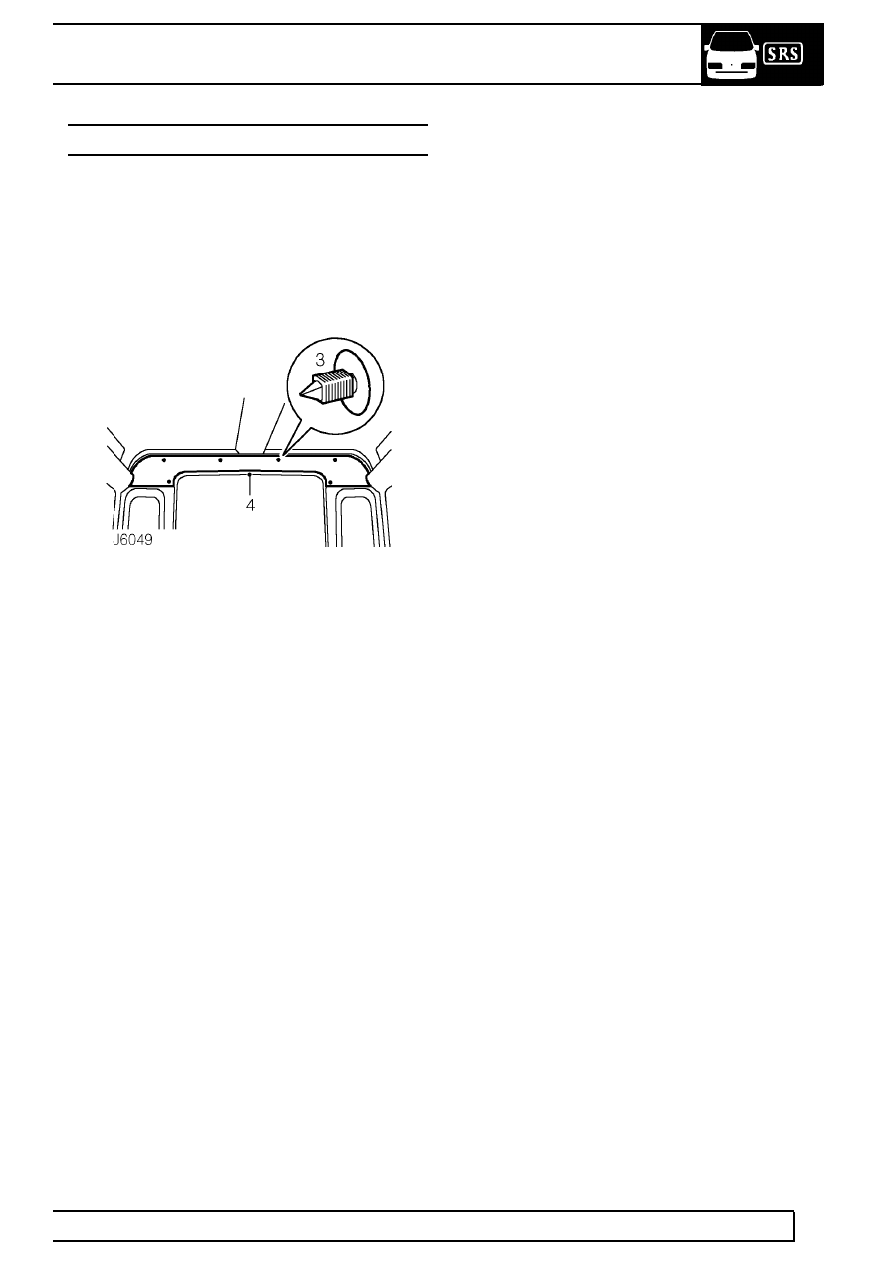

REAR END LINING - 90/110 STATION WAGON

Service repair no - 76.64.12

Remove

1. Remove rear end trim panel

See Rear end

trim panel .

2. Remove rear grab handles

See Rear grab

handle .

3. Carefully prise out 6 trim studs securing rear end

lining to mounting brackets.

4. Remove rear end lining.

Refit

5. Position rear end lining on mounting brackets

and secure with 6 trim studs.

6. Fit rear grab handles

See rear grab handle .

7. Fit rear end trim panel

See rear end trim .

76

CHASSIS AND BODY

26

REPAIR

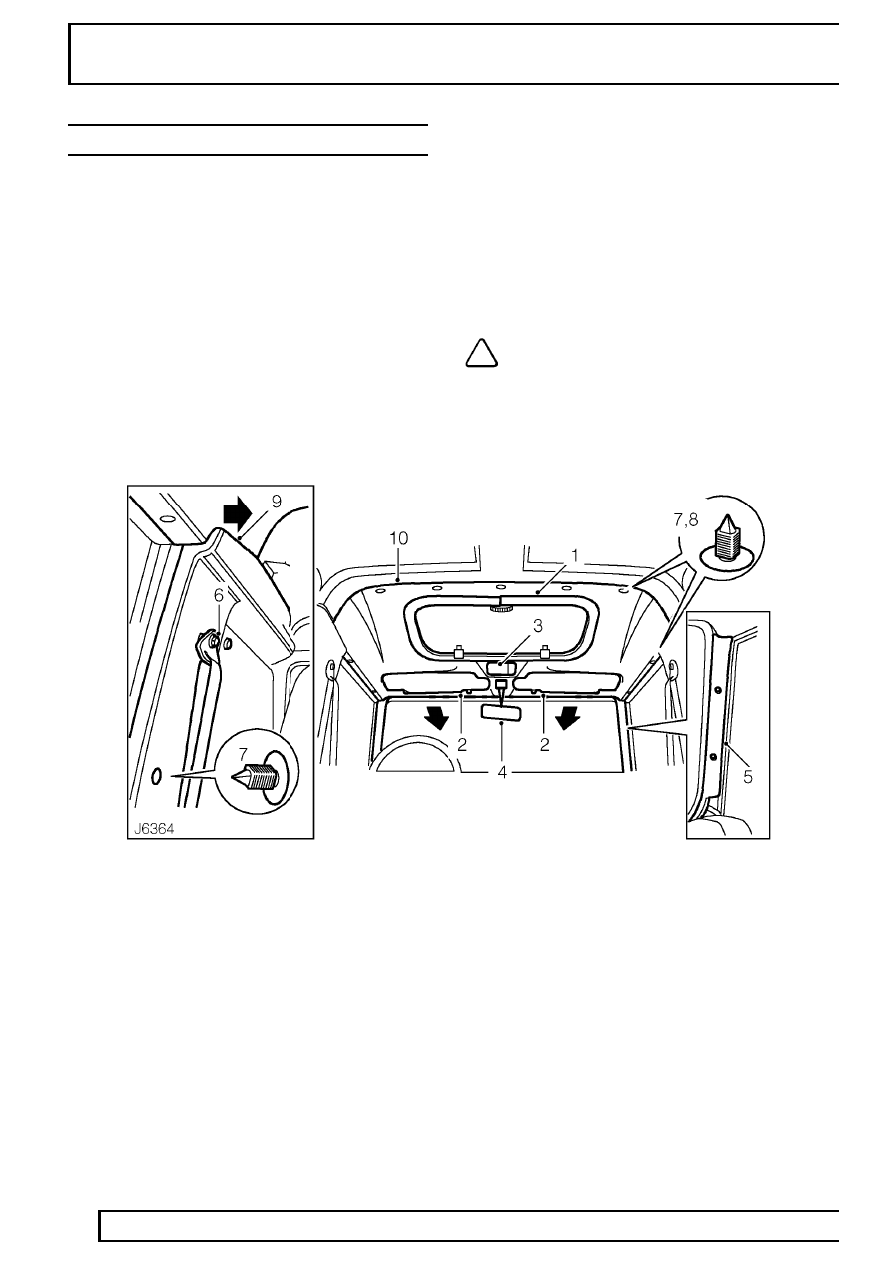

FRONT HEADLINING - 90 STATION WAGON

Service repair no - 76.64.10

Remove

1. Remove sun roof headlining finisher.
2. Remove sun visors

See Sun visors .

3. Remove interior lamp

See ELECTRICAL,

Repair, Interior lamp .

4. Remove interior mirror and mounting plate

See

Interior mirror .

5. Remove 4 retaining screws and detach both ’A’

post trims.

6. Remove caps and unscrew front seat belt fixing

bolts from ’B’ posts.

7. Carefully prise side trim panel cap fastener from

’B’ posts.

8. Carefully prise 2 cap fasteners, from both sides,

securing headlining to body at door aperture.

9. Carefully prise out 5 cap fasteners securing front

and rear headlinings to roof.

10. From both sides, pull side trim panel inwards

enough to release rear corners of front
headlining.

11. Lower headlining and remove from vehicle.

NOTE: Take care not to bend the
headlining on removal and refitting.

Refit

12. With assistance, raise headlining to roof.
13. Carefully pull side trim panel inwards, on both

sides, and slide headlining behind trim panel.

14. Position front headlining into recess of rear

headlining and secure both to roof mounting
brackets with 5 cap fasteners.

15. Secure both sides of front headlining to body at

door apertures with cap fasteners.

16. Fit side cap fasteners at ’B’ posts.
17. Secure seat belts to ’B’ posts and tighten bolts to

32 Nm (24 lbf/ft). Fit caps to bolts.

18. Fit ’A’ post trims.
19. Fit interior mirror

See Interior mirror .

20. Fit interior lamp

See ELECTRICAL, Repair,

Interior lamp .

21. Fit sun visors

See Sun visors .

22. Fit sun roof headlining finisher.

CHASSIS AND BODY

27

REPAIR

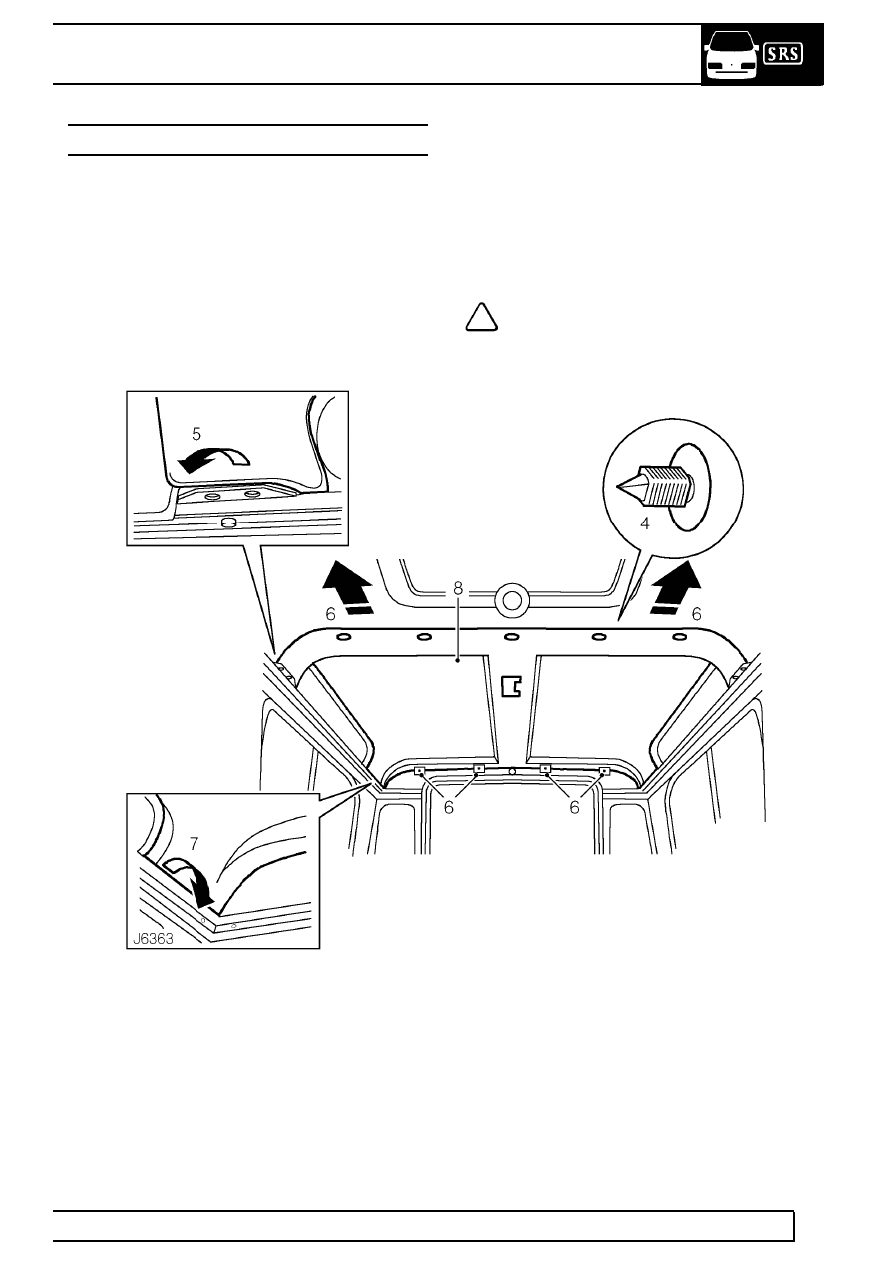

REAR HEADLINING - 90 STATION WAGON

Service repair no - 76.64.11

Remove

1. Remove side trim panels

See Side trim panel .

2. Remove rear end lining

See Rear end lining .

3. Remove rear interior lamp

See ELECTRICAL,

Repair, Interior lamp .

4. Carefully prise out 5 trim studs securing rear and

front headlining to roof mounting brackets.

5. Release front corners of headlining from cant

rail, on both sides.

6. Pull headlining forwards sufficiently to clear rear

end lining mounting brackets.

7. Release rear corners of headlining from cant rail,

on both sides.

8. Lower rear headlining from roof and remove

from vehicle.

NOTE: Take care not to bend headlining
on removal and refitting.

Refit

9. With assistance, position rear headlining to roof

and locate rear corners in cant rail.

10. Push headlining rearwards and position over

rear end lining mounting brackets.

11. Locate front corners of headlining in cant rail.

12. Position front edge of rear headlining over front

headlining and secure with trim studs.

13. Adjust rear headlining to achieve good fit at all

corners.

14. Fit rear interior lamp

See ELECTRICAL,

Repair, Interior lamp .

15. Fit rear end lining

See Rear end lining .

16. Fit side trim panels

See Side trim panel .
