29.  Slacken

off

the  adjusting  nut  until  an end-play  of

0,1270  to

0,1016

(0.0005

to

0.004 in)  is

obtained.

*

-

-

%E,-

30.  Fit a new keyed lock tab washer.
31.  Fit  and tighten  the hub adjusting nut  and re-check

the end-play before bending the lock tab over.

32.  Fit  a  new  joint  washer  to the driving member and

fit the member to the hub and secure with  the five
bolts  tightening

to

60  to  70

(44

to

52 Ibf  ft).

33.  Fit the original drive shaft shim and secure with the

circlip.

34.

To

check  the  drive  shaft  end-play  mount  a  dial

gauge using bracket

RO

530106 and rest the stylus

in

a loaded condition on the end

of  the drive shaft.

35.  Fit a  suitable bolt  to the threaded end

of

the drive

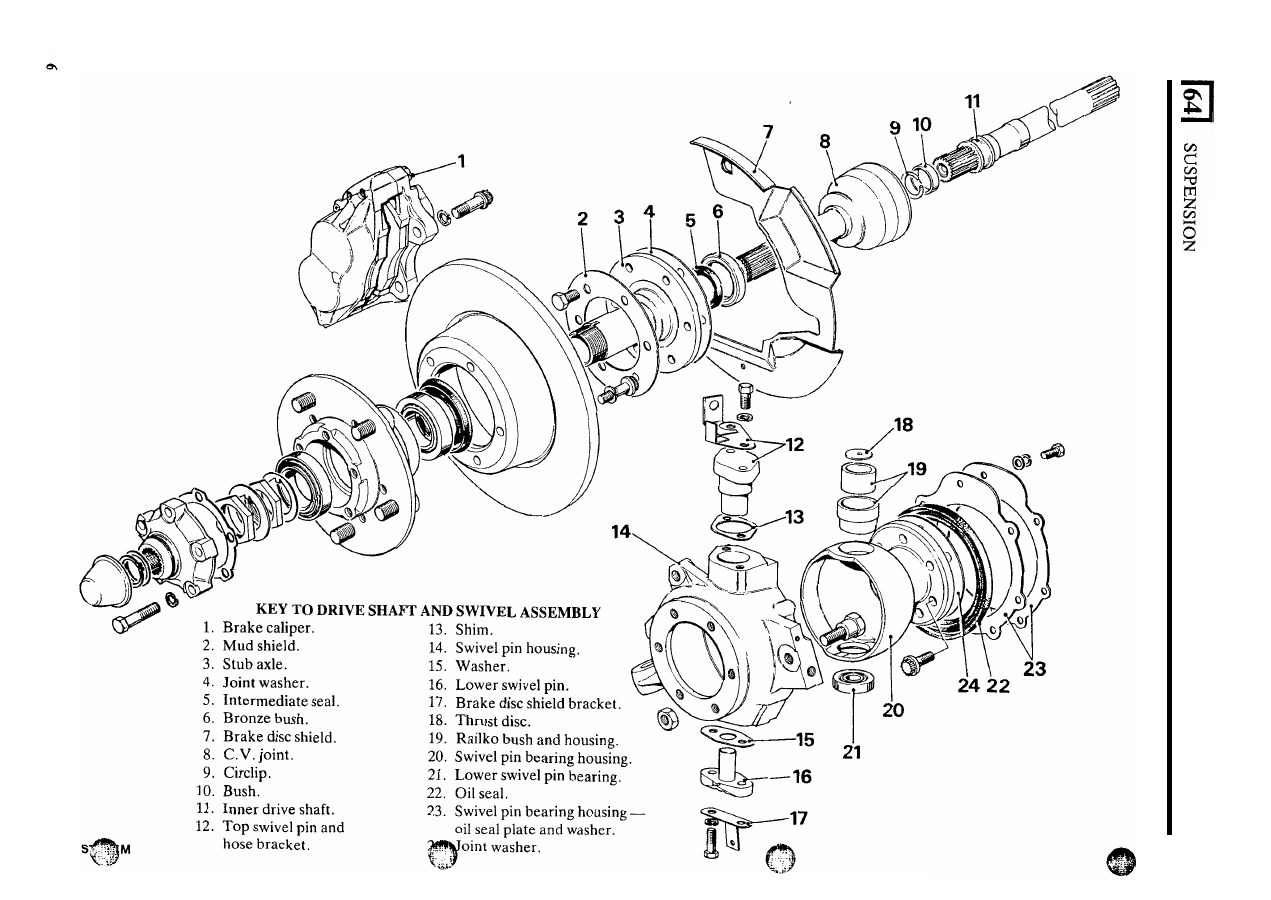

OVERHAUL

STUB

AXLE,

AXLE

SHAFT,

CONSTANT  VELOCITY  JOINT  AND  SWIVEL
ASSEMBLY

Special tool:

18G

bush extractor

Remove stub axle, axle shaft

and constant velocity joint

1.  Remove  the  hub  complete  as  described  in  the

operation

to

overhaul

the

hub

assembly

instructions 1 to

14.

2.  Drain the swivel pin housing and refit plug.
3.  Remove the six  bolts retaining the stub axle to the

4.  Remove the mud shield.

Remove the stub axle and joint washer.

swivel housing.

.

...

..

.

.  .

.

shaft and using a pair

of  pliers move the drive shaft

back  and  forth  noting  the dial  gauge  reading.  The
end-play  should  be  between  0,127  to

0,254

(0.005 to

0.010

in).

Pull-out  the  axle  shaft  and  constant  velocity  joint

from the axle casing.

continued

. .

36.  If  the  end-play  requires  adjustment,  remove  the

circlip,  measure  the  shim  thickness  and  fit  an
appropriate  selective  shim  to  give  the  required
end-play.
Remove the bolt from the drive shaft,

fit

the circlip

and dust cap.

38.  Fit  the  brake  caliper  and  tighten  the  two  bolts  to

120 to

150

(88 to 111 Ibf  ft).

39.  Locate  the  jump

in  the  bracket  and  tighten

the locknuts.
Fit  the  road  wheel,  remove  the  axle  stand  and

finally tighten the road wheel nuts.

41.

Operate  the  footbrakc  several  times  to  locate  the

brake pads before taking

vehicle on the road.

3

64

Remove constant velocity joint from axle shaft

7.

Hold the axle shaft firmly in a soft jawed vice.

8.  Using a soft mallet drive the constant velocity joint

9.

Remove the circlip and collar

from the axle shaft.

from

shaft.

SUSPENS

ION

I

12.

13.

i4.

15.

16.

17.

Swivel the cage  into line with  the axis

of

the joint

and  turn  is  until  two  opposite  windows  coincide
with two lands

of

the joint housing.

Withdraw the cage.

Turn the inner track at right angles to the cage with
two

of  the  lands  opposite  t h e   cage  openings  and

withdraw the inner race.
Degrease  and examine  all components for general

wear and condition.

Examine the inner and  outer track, cage balls  and

bearing  surfaces

of

the  constant velocity  joint  for

damage and excessive wear.

To

assemble the constant velocity joint, reverse the

dismantling  instructions  and  lubricate  with  a
recommended

EP

oil.

Check  that  the  end-float

of  the  assembled  joint

does not exceed

in).

continued

Dismantle the constant velocity joint

10.  Mark the relative  positions of the constant velocity

joint  inner and  outer race  and the cage for correct

reassembly.

11.  Tilt  and swivel the  cage  and  inner  race  to remove

the balls.

12

14

4

SUSPENSION

.

Fit constant velocity joint to axle

19.  Fit the collar and a new circlip.

20.

Engage the constant velocity joint on the axle shaft

splines  and  using  a  soft  mallet,  drive  the  joint
home.

I

Renew stub axle intermediate

oil seal and bush

21.

T

O

remove the bronze bush  and

oil seal use special

tool

and

a  slide  hammer.  Ensure

that the fingers

of the tool locate behind the oil seal

so

that the seal and bush are driven-out together.

22.  Lubricate  the  seal  and  lip  with

oil

and  with

the cavity  side

press-in  a new  intermediate

oil seal using a suitable tube.

23.  Using a  suitable  block,

press  or drive-in  the  bush

up to the shoulder.

Remove swivel pin housing

24.  Remove  the brake disc shield  secured by  one nut

and  bolt  at

bottom  front,  and  one single  bolt,

behind the shield, in the swivel housing.

25.  Disconnect  the  track-rod  end  ball  joint  from  the

housing.

26.  Disconnect the

ball joint.

27.  Remove  the  seven  bolts  securing  the  swivel  pin

housing  oil  seal  and  retaining  plate  and  joint
washer  and  release  the  assembly  from

the  swivel

pin  housing.  Note  that whilst  the joint  washer  can
be removed  at this stage, the oil seal and retaining
plate  must

until  the  swivel  pin  bearing

housing is removed.

28.  Remove  the  two  bolts,  complete  with  the  brake

disc shield bracket, securing the lower swivel pin to
the housing.

29.  Withdraw the lower swivel pin  and joint washer by

tapping the small protruding lug.

30.  Remove the top swivel pin retaining bolts complete

with the brake jump hose bracket.

31.  Withdraw the top swivel pin and shims.
32.  Remove  the  swivel  pin  housing  whilst  retrieving

the lower taper bearing.

33.

If

the swivel pin  housing is to be  renewed, remove

the  drain  and  level  plugs  and  lock-stop  bolt  and
nut.

Remove swivel

pin

bearing housing

34.  Remove  the  seven  bolts  securing  the  swivel  pin

bearing  housing  to  the  axle  case  and  remove  the
housing and joint washer.

35.  Remove  and  discard

pin  oil  seal  and

joint washer.

Overhaul swivel pin bearing housing

36.

Prise-out the

oil seal from the back of the housing.

Drift-out the lower swivel pin bearing track.

38.  Press-out  the  upper  swivel  pin  in  Railko  bush

39.  If  worn, pitted or damaged, renew

housing.

40.  Press-in the lower swivel pin bearing track.
41.  Press-in

the

Railko bush  housing ensuring that  the

machined flat is towards

back

of

housing,

when the housing is fitted  to

axle, the flat  faces

inboard.

42.  With the cavity side trailing press  the axle shaft  oil

seal into the housing and grcasc.

43.

Fit

the  thrust  disc  into  the  bottom  of  the  Railko

bush  housing  and  check  that  it  is  still  in  position

when the swivel pin is fitted.

housing.

Fit swivel pin bearing housing to axle

44.  Coat the swivel pin  bearing housing to  axle casing

bolts with Loctite 270.

45.  Coat  both  sides

of  a  joint  washer  and  place  in

position  on the  swivel pin  bearing  housing  to  axle

mating face.

46.  Hang  the  swivel  pin  bearing  housing  oil

retainer  and  joint  washer  over  the  back
housing.

47.

Fit

and secure the swivel pin bearing housing to

the

axle with the seven  bolts tightening evenly to

65

to

80

(48 to 59 Ibf  ft).

Fit

48.  Grease and  fit  t h e  lower swivcl pin  bearing  to  the

49.  Place  the  swivel  pin  housing  in  position  over  the

bearing housing.

swivel

in bearing housing.

continued

5

,
