Defender (1999-2002). Manual - part 116

77

PANEL REPAIRS

6

PROCEDURES

REPAIR PROCEDURES

Body Trim
The following panel repair operations itemise body
trim components which must be removed for access
during each repair. See Repairs section.

Because of the unpredictable nature of accident
damage, the items listed make no allowance for any
difficulties which may be found in removal and only
apply to an undamaged vehicle. No allowance is
made for any difficulties which may be found during
panel removal. Damaged body trim items must be
renewed as necessary following body repairs.

PANEL REPAIRS

1

REPAIR

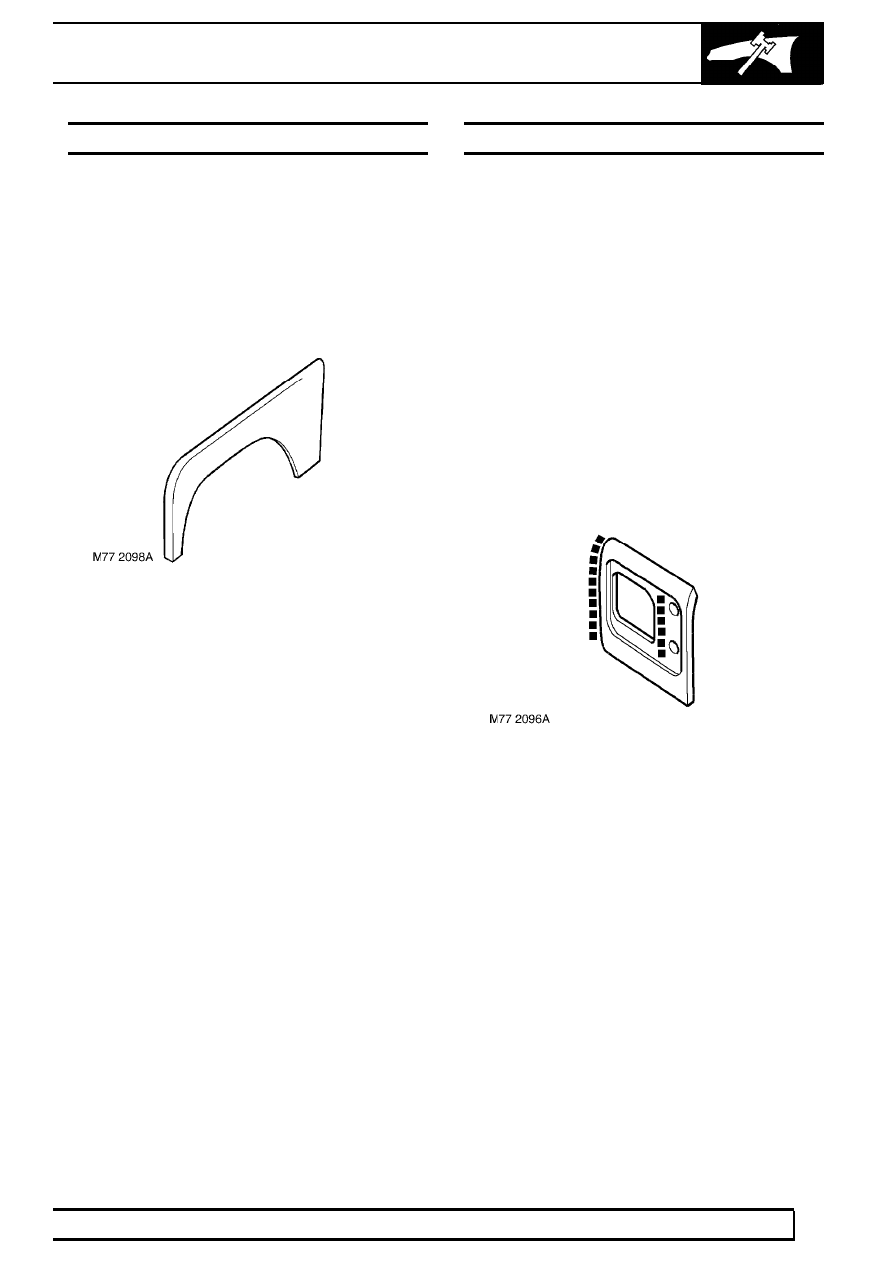

WING LOWER FRONT

Remove

1. Disconnect both battery leads, negative lead

first. system.

2. Remove wheel arch eyebrow.
3. Remove wheel arch liner.
4. RH side: Remove aerial.
5. Remove air intake hose.
6. Remove bolts securing lower wing.

Refit

7. Prepare and clean panel joint faces.
8. Reverse removal procedure.

HEADLAMP MOUNTING PANEL

Remove

1. Disconnect both battery leads, negative lead

first.

2. Disconnect all ECUs.
3. Remove radiator. See COOLING SYSTEM,

Repair.

4. Recover refrigerant from A/C system. See AIR

CONDITIONING, Repair.

5. Remove headlamp. See ELECTRICAL,

Repair.

6. LH side: Remove screen washer bottle. See

WIPERS AND WASHERS, Repair.

7. RH side: Position PAS reservoir aside.
8. Remove bolts and release welds securing panel,

remove panel.

Refit

9. Prepare and clean panel joint faces. Punch or

drill holes in new panel for plug welding as
shown.

10. Reverse removal procedure.

77

PANEL REPAIRS

2

REPAIR

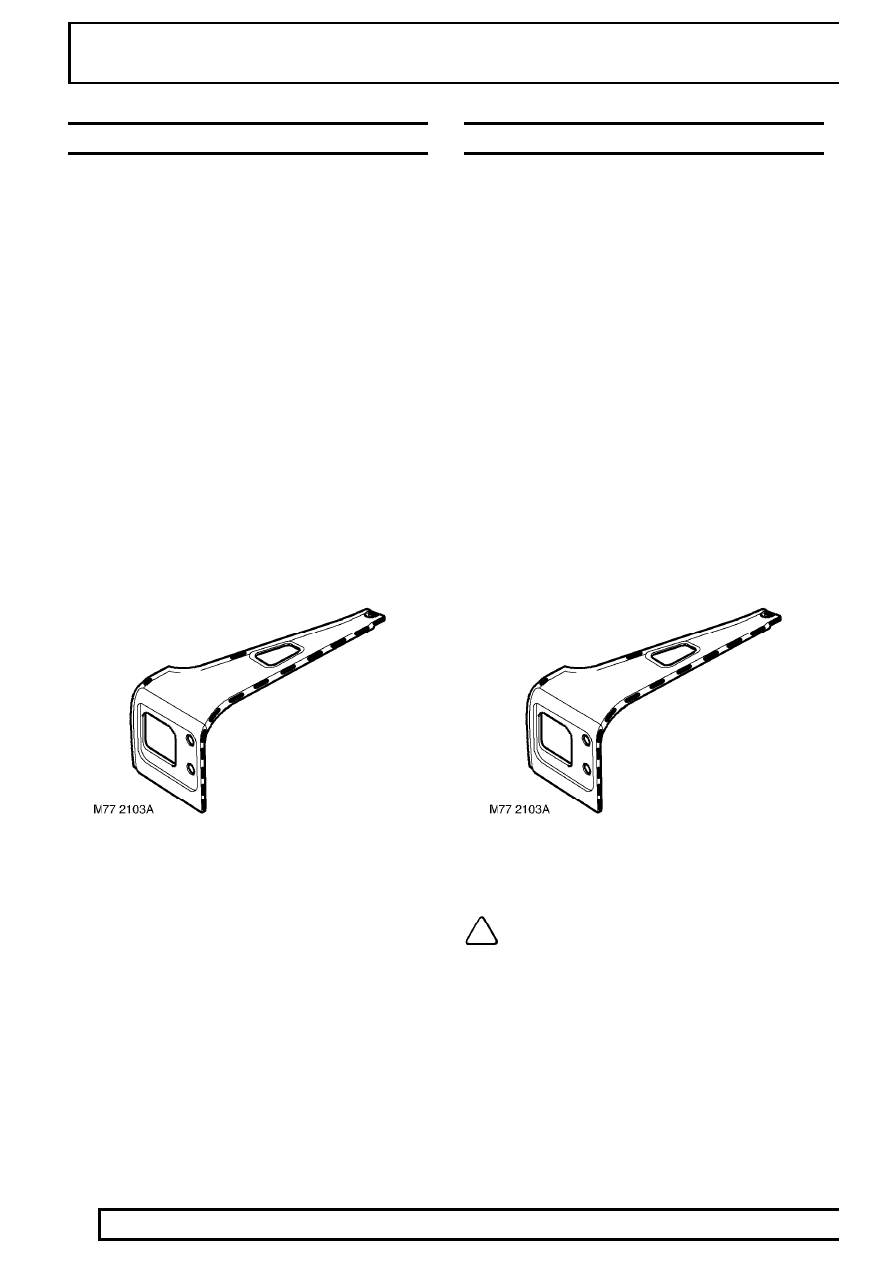

WING UPPER - LH

Remove

1. Disconnect both battery leads, negative lead

first.

2. Remove headlamp. See ELECTRICAL,

Repair.

3. Remove headlamp mounting panel. See this

Section.

4. Remove radiator. See COOLING SYSTEM,

Repair.

5. Recover refrigerant from A/C system. See AIR

CONDITIONING, Repair.

6. Remove receiver drier. See AIR

CONDITIONING, Repair.

7. Remove relevant A/C pipes.
8. Remove relevant heater intake pipes.
9. Remove screen washer bottle.

10. Remove wheel arch liner. See CHASSIS AND

BODY, Repair.

11. Remove bolts and release welds securing panel,

remove panel.

Refit

12. Prepare and clean panel joint faces.
13. Reverse removal procedure.
14. Align headlamps. See ELECTRICAL,

Adjustment.

WING UPPER - RH

Remove

1. Disconnect both battery leads, negative lead

first.

2. Remove headlamp. See ELECTRICAL,

Repair.

3. Remove headlamp mounting panel. See this

Section.

4. Remove radiator. See COOLING SYSTEM,

Repair.

5. Recover refrigerant from A/C system. See AIR

CONDITIONING, Repair.

6. Remove relevant A/C pipes.
7. Position PAS reservoir aside.
8. Remove wheel arch liner. See CHASSIS AND

BODY, Repair.

9. Remove aerial.

10. Remove vacuum solenoid valve.
11. Release clips securing coolant reservoir.
12. Remove bolts and release welds securing panel,

remove panel.

Refit

13. Prepare and clean panel joint faces.

NOTE: LH panel shown

14. Reverse removal procedure.
15. Align headlamps. See ELECTRICAL,

Adjustment.

PANEL REPAIRS

3

REPAIR

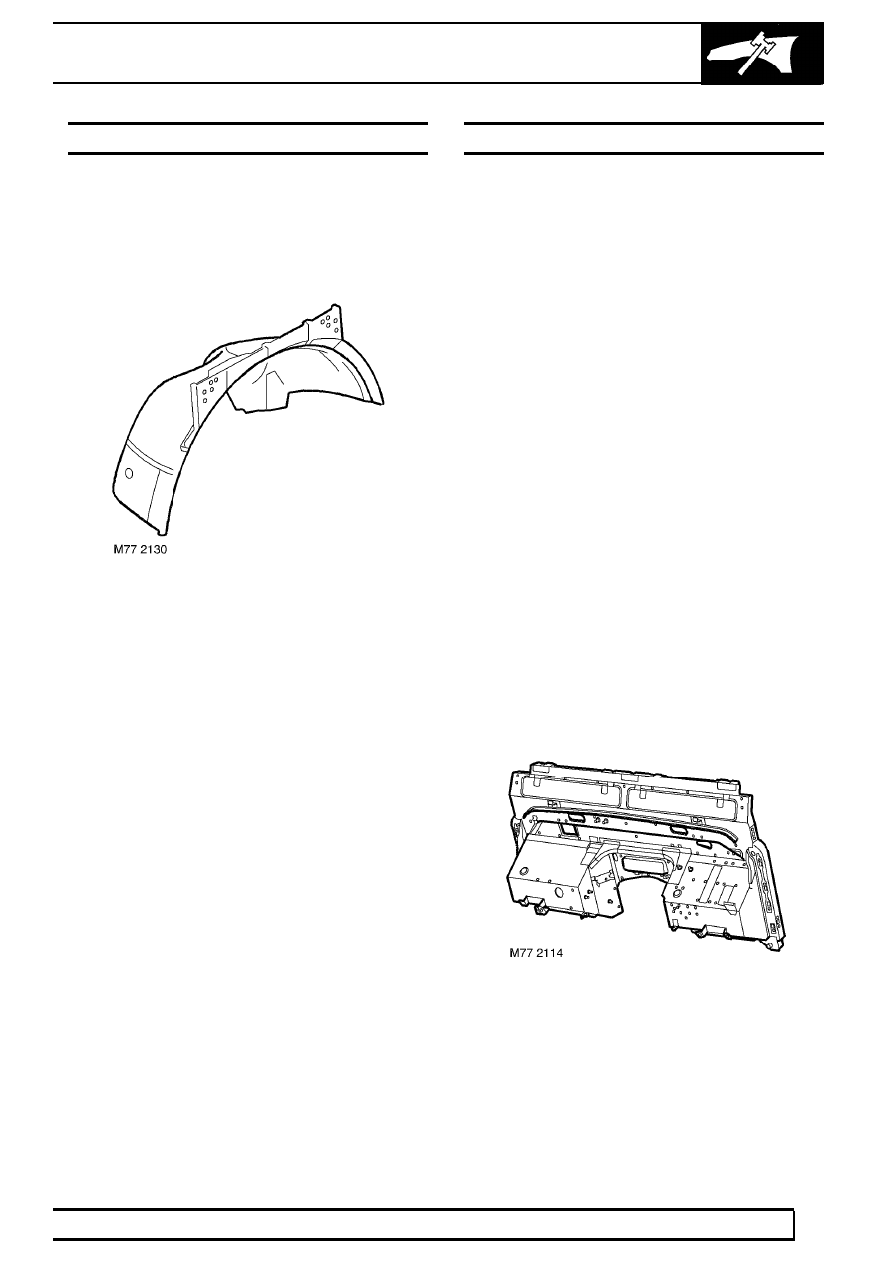

WHEEL ARCH - FRONT

Remove

The procedure to change the Inner Front Wheelarch is
the same as for the Wing Upper, except for removal of
the ABS sensors and shield, if fitted.

BULKHEAD ASSEMBLY

Remove

1. Disconnect both battery leads, negative lead

first.

2. Remove front lower wing. See this Section.
3. Remove RH and LH front upper wing. See this

Section.

4. Remove headlamp mounting panels. See this

Section.

5. Remove screen aperture. See this Section.
6. Remove both front doors.
7. Remove lower fascia panel. See CHASSIS

AND BODY, Repair.

8. Models with A/C: Remove relevant A/C pipes.
9. Remove front grille.

10. Drain cooling system. See COOLING

SYSTEM, Adjustment.

11. Remove radiator and intercooler.
12. Models with A/C: Remove condensor.
13. Remove air cleaner assembly.
14. Remove heater unit. See HEATING AND

VENTILATION, Repair.

15. Remove brake servo assembly.
16. Remove heater ducts.
17. Remove both front seats.
18. Remove front carpets.
19. Release all relevant harnesses and position

aside.

20. Remove facia support bracket.

Refit

21. Prepare and clean panel joint faces. Ensure all

necessary grommets and sealant is applied to
new bulkhead.

22. Reverse removal procedure.
23. Bleed brake system. See BRAKES,

Adjustment.

24. Align headlamps. See ELECTRICAL,

Adjustment.

25. Water test after refitting.
