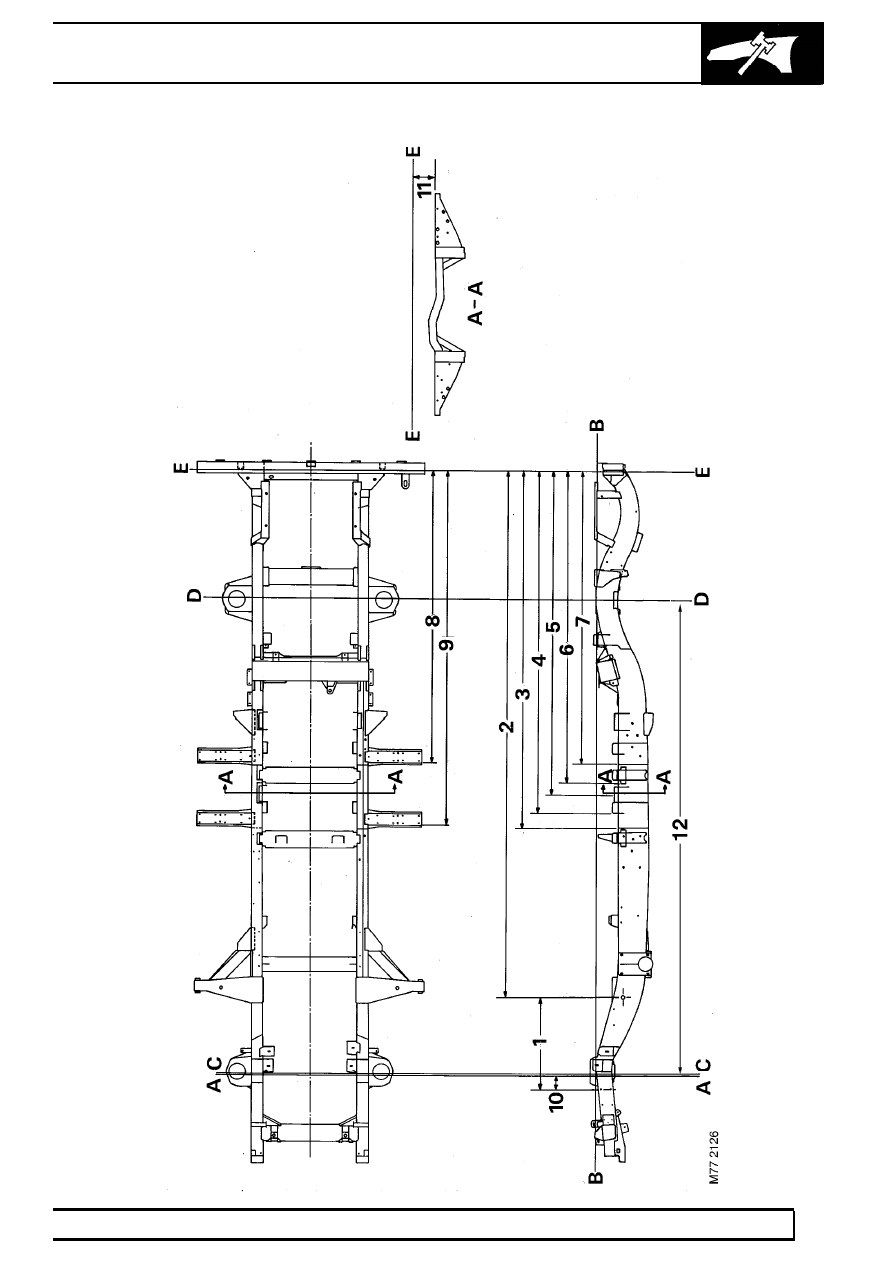

CHASSIS ALIGNMENT DIMENSIONS

A - Front Datum
B - Chassis Datum
C - Front axle centre line
D - Rear axle centre line
E - Chassis Datum, section A - A

1. 633,0 mm reference only
2. 3569,3 - 3567,3 mm
3. 2421,8 - 2419,8 mm
4. 2317,5 - 2314,5 mm
5. 2188,3 - 2185,3 mm
6. 2119,5 - 2117,3 mm

7. 1990 - 1988 mm
8. 1970 - 1968 mm
9. 2401,8 - 2399,8 mm

10. 110,0 mm reference
11. 149,7 - 146,7 mm reference dimension
12. 3225.8 mm - Wheelbase

NOTE: The above dimensions are for the Land Rover 130 chassis frame. For additional
measurements, refer to the Land Rover 110 chassis frame drawing and aligment dimensions.

PANEL REPAIRS

9

BODY DIMENSIONS

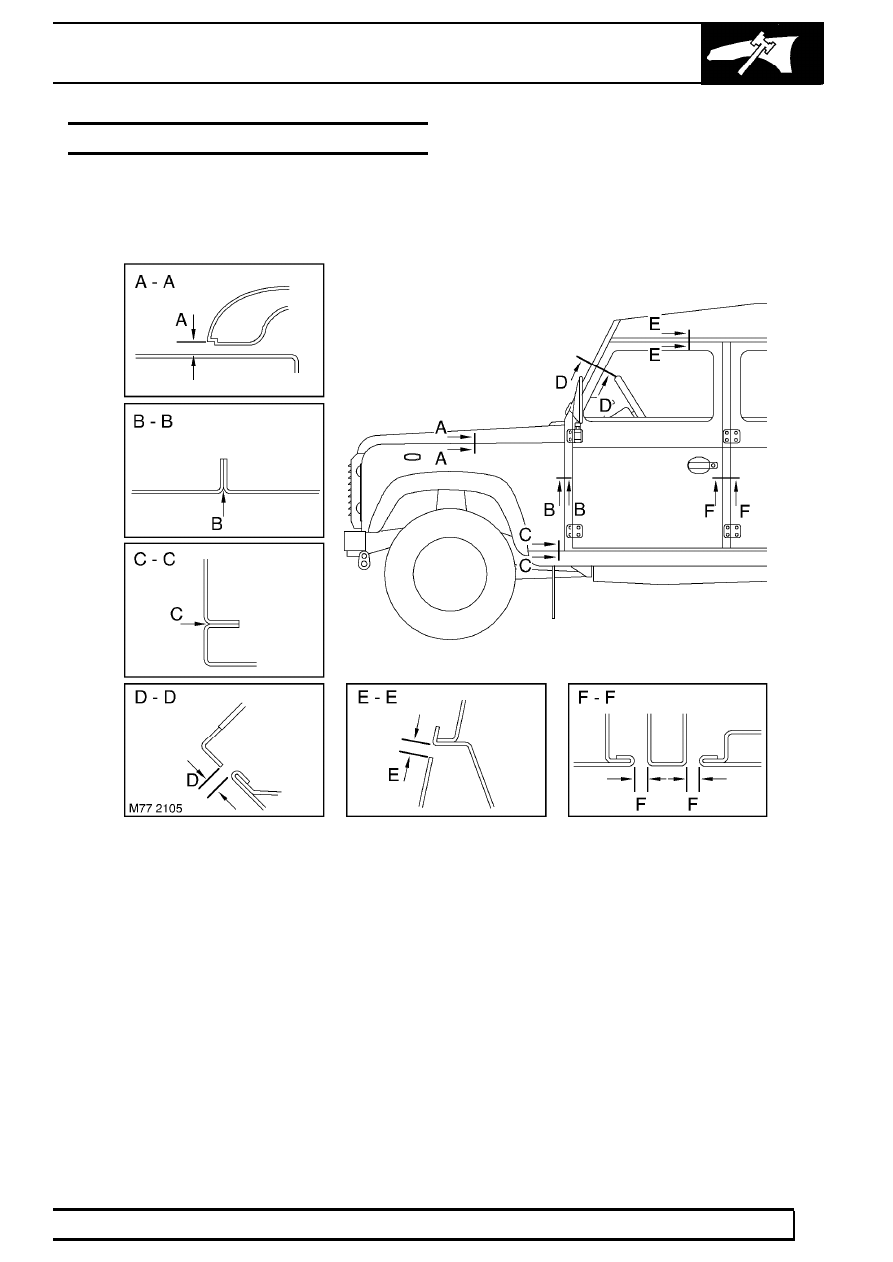

GAP AND PROFILE INFORMATION

The following information is to be used as a guide to assist the technician in refitting exterior body panels and trim
items, to achieve a correctly aligned and cosmetically acceptable vehicle.

Section A-A, Bonnet to wing, gap A = 3 - 8 mm. To be parallel within 2 mm.

Section B-B, Wing to ’A’ post lower, gap B = 0. Profile = +/- 1 mm.

Section C-C, Wing to sill, gap C = 0. Profile = +/- 1 mm.

Section D-D, Screen aperture to door frame, gap D = 5 - 9 mm.

Section E-E, Door frame to roof, gap E = 7 - 11 mm.

Section F-F, Front and rear door to ’B/C’ post, gap F = 7 - 11 mm.

77

PANEL REPAIRS

10

BODY DIMENSIONS

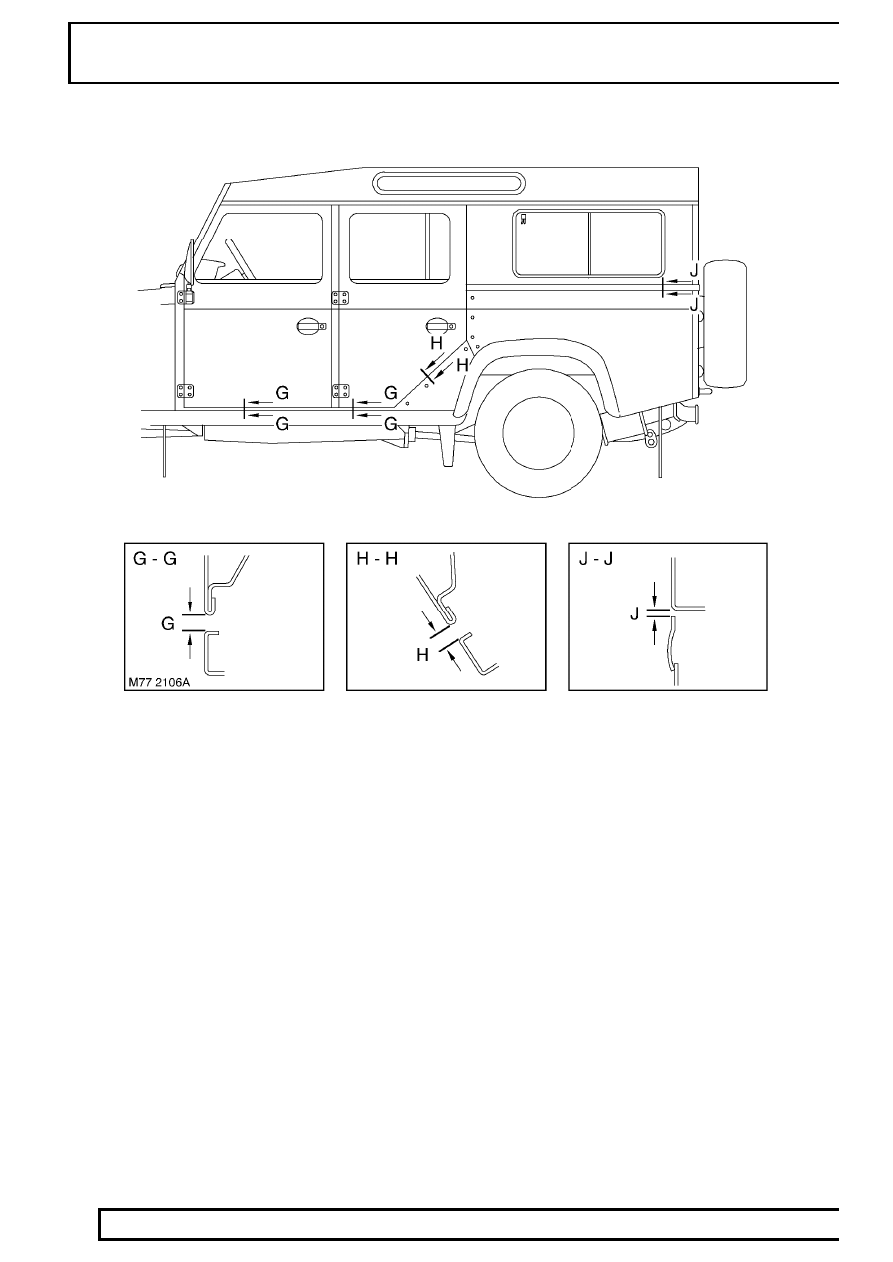

Section G-G, Door to sill, gap G = 7 - 11 mm. Door profile to sill = 0 to + 2 mm.

Section H-H, Rear door to body, gap H = 7 - 11 mm. Door profile to body = 0 to + 3 mm.

Section J-J, Body side lower to body, gap J = 0 - 4 mm. To be parallel within 2 mm.
