Defender (1999-2002). Manual - part 96

CHASSIS AND BODY

13

REPAIR

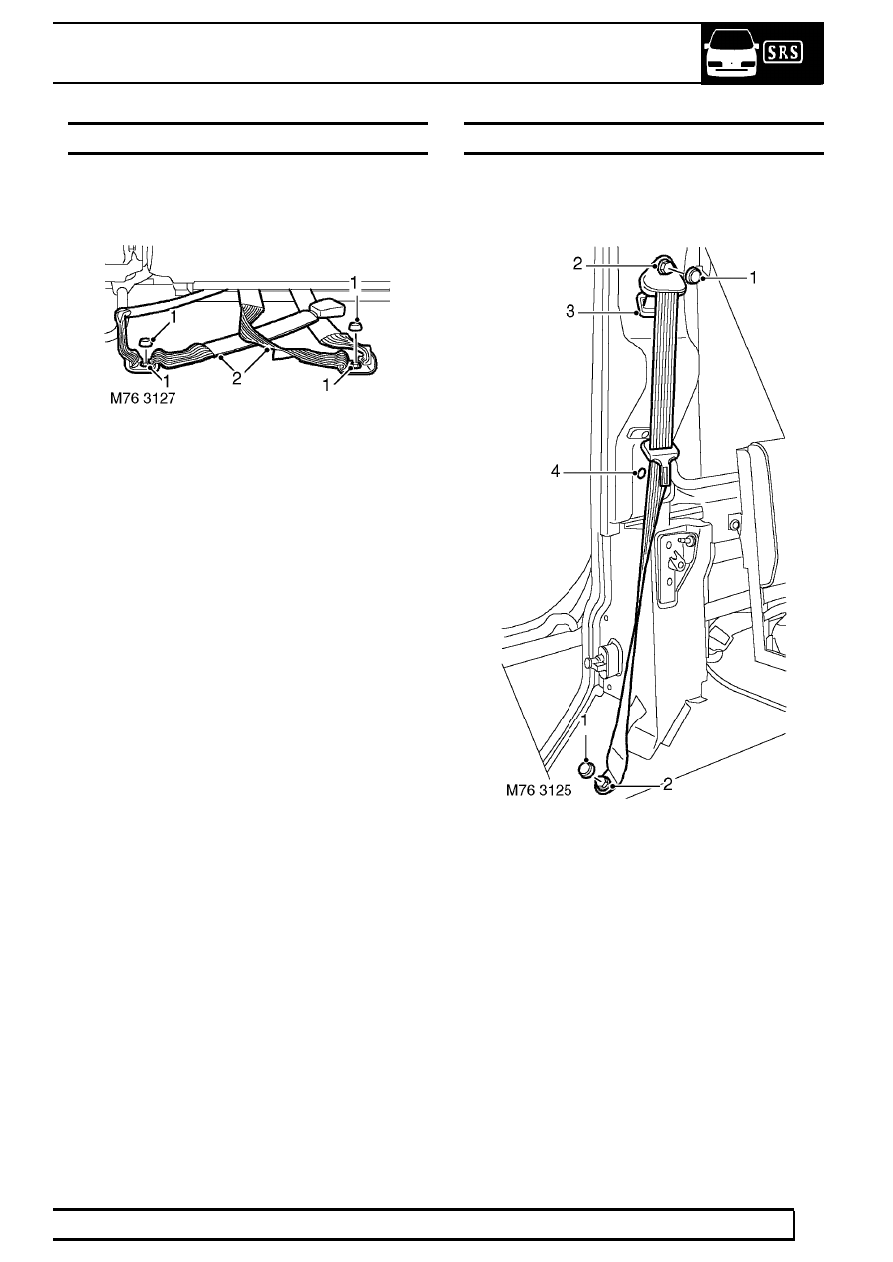

SEAT BELT - CENTRE - REAR

Service repair no - 76.73.20

Remove

1. Remove seat belt bolt caps and remove bolts.
2. Remove seat belt and stalk.

Refit

3. Position seat belt and stalk.
4. Fit and tighten bolts to 32 Nm (24 lbf.ft), and fit

bolt caps.

SEAT BELT - REAR - SIDE

Service repair no - 76.73.23

Remove

1. Remove cap from seat belt guide bolt.
2. Remove seat belt upper and lower securing

bolts.

3. Remove seat belt guide from ’D’ post finisher.
4. Remove 2 studs securing finisher to ’D’ post.

76

CHASSIS AND BODY

14

REPAIR

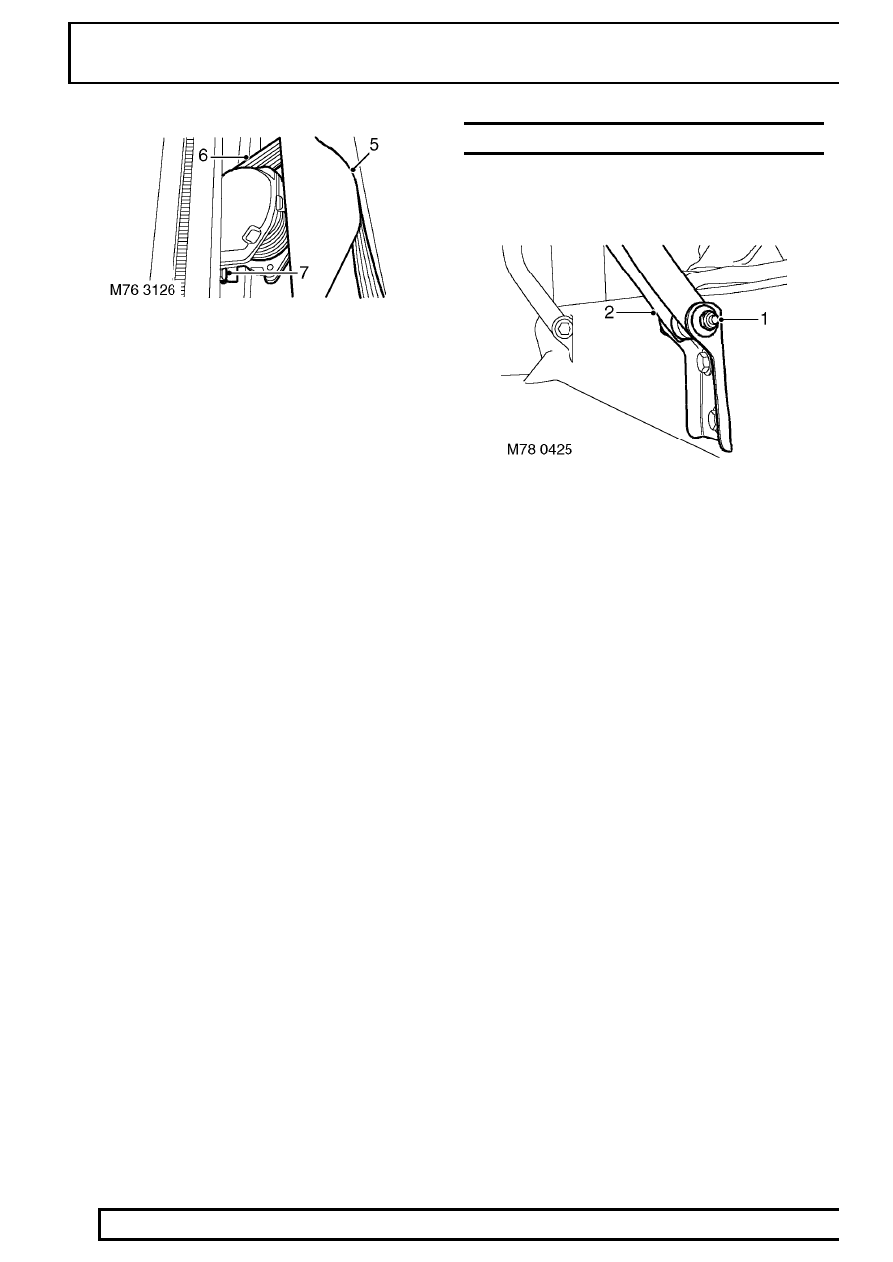

5. Release finisher from body upper rail and ’D’

post.

6. Pull seat belt through ’D’post finisher.
7. Remove bolt securing seat belt to ’D’ post and

remove belt assembly.

Refit

8. Position seat belt assembly to ’D’ post and

tighten bolt to 32 Nm (24 lbf.ft).

9. Extend seat belt and position through ’D’ post

finisher.

10. Fit and tighten seat belt upper and lower

securing bolts to 32 Nm (24 lbf.ft).

11. Secure ’D’post finisher to body upper rail.
12. Fit belt guide to ’D’ post finisher and fit finisher

retaining studs.

13. Fit cap to seat belt bolt.

SEAT - REAR

Service repair no - 78.10.48.99

Remove

1. Remove bolts securing rear seat to hinges and

collect spacer.

2. Remove rear seat.

Refit

3. Position rear seat and align to hinges.
4. Fit spacer and tighten bolts.

CHASSIS AND BODY

15

REPAIR

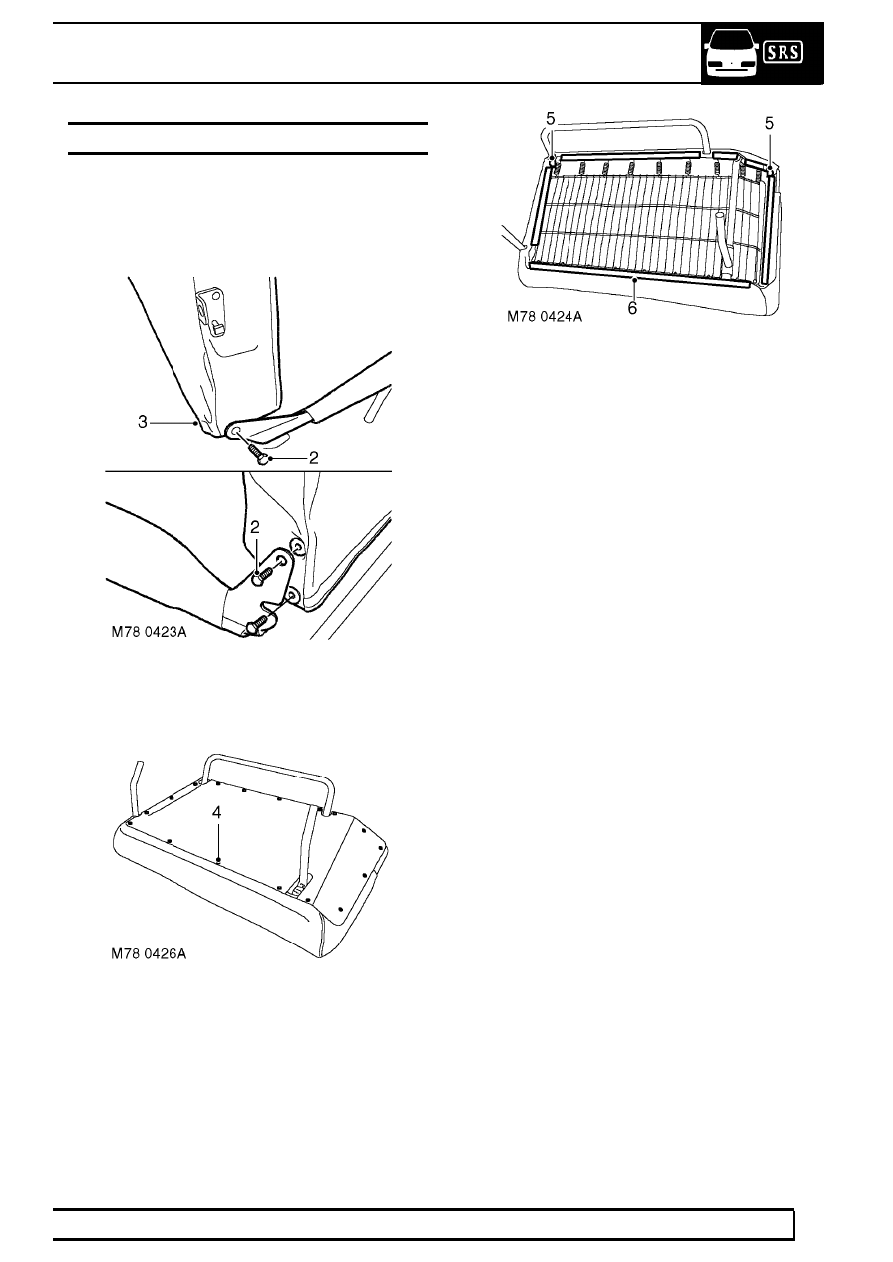

COVER - CUSHION - REAR SEAT

Service repair no - 78.40.04

Remove

1. Remove rear seat. See this Section.

2. Remove 2 bolts securing squab to cushion

frame.

3. Remove squab and collect spacer.

4. Remove 17 screws securing base board to seat

cushion frame and remove board.

5. Remove 2 trim retaining clips.
6. Release cover retainers from seat frame.
7. Remove cover from cushion pad.

Refit

8. Position cover to cushion pad and secure

retainers to seat frame.

9. Fit trim retaining clips.

10. Position base board and tighten screws.
11. Position and align squab to cushion frame.
12. Fit spacer and tighten securing bolts.
13. Fit rear seat. See this Section.

76

CHASSIS AND BODY

16

REPAIR

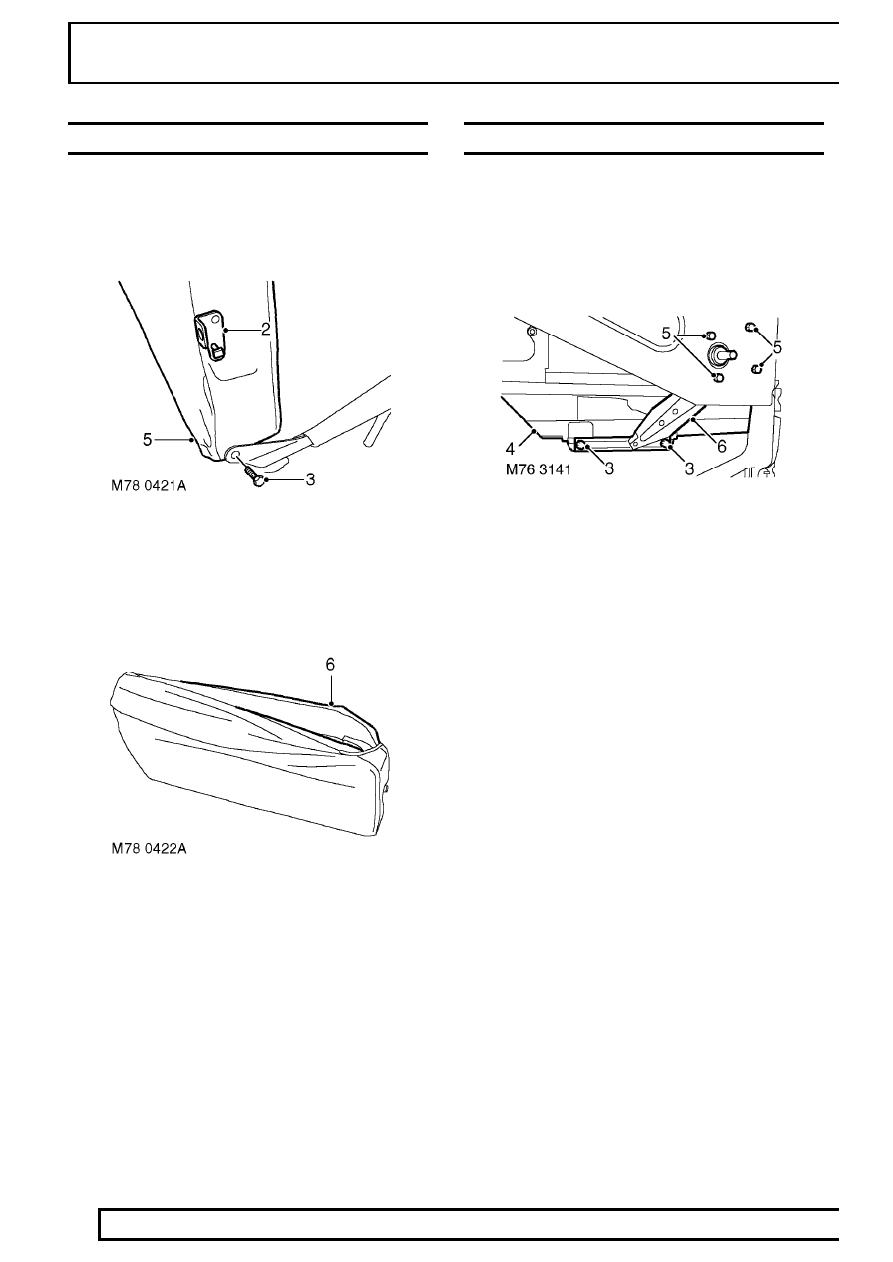

COVER - SQUAB - REAR SEAT

Service repair no - 78.90.13

Remove

1. Remove rear seat. See this Section.

2. Remove 2 screws and remove squab striker.
3. Remove 2 bolts securing squab to cushion

frame.

4. Remove squab stop bolt.
5. Remove squab and collect spacer.

6. Release velcro securing squab cover edges and

fold cover over squab pad.

7. Remove squab cover.

Refit

8. Position cover to squab pad, align to its fitted

position and secure velcro.

9. Position and align squab to cushion frame.

10. Fit spacer and tighten securing bolts.
11. Fit and tighten squab stop bolt.
12. Fit squab striker and tighten screws.
13. Fit rear seat. See this Section.

REGULATOR - REAR DOOR GLASS

Service repair no - 76.31.46

Remove

1. Remove rear door trim casing. See this

Section.

2. Carefully release plastic sheet from rear door.

3. Remove 2 bolts securing door glass to regulator.
4. Raise glass and secure with a suitable wedge.
5. Remove 4 bolts securing glass regulator

assembly to door.

6. Manoeuvre regulator through access hole at

bottom of the door.

Refit

7. Clean mating face of regulator and door glass.
8. Lubricate regulator with grease.
9. Position regulator in door and secure with bolts.

10. Remove wedge holding glass and align glass to

regulator.

11. Secure glass to regulator and fit and tighten

bolts.

12. Fit plastic sheet to rear door.
13. Fit rear door trim casing. See this Section.
