Defender (1999-2002). Manual - part 92

CHASSIS AND BODY

1

DESCRIPTION AND OPERATION

FRONT SEAT RECLINE - FROM 02MY

Front seat recline has been improved by removing the bulkhead situated behind the front seats. This enables the
front seats to be reclined further than previous Defender 90’s.

This change is only applicable to 90 County Station Wagon models. Six seat derivatives of this model will provide
greater incline of the front seats and increased cabin space.

SOFT TOP - FROM 02MY

The soft top is replaced by an improved version manufactured from PVC. The PVC soft top gives the following
improvements:

•

Resistance to shrinkage

•

No zips

•

Resistant to dust and water ingress

•

Weld seams and joints

•

Non cotton base construction

•

Easy to clean

Beach Bar

A beach bar, currently used on military vehicles only, will be introduced for fitment on all 02MY soft top vehicles.
The bar is located behind the front seats and is manufactured from large diameter steel tubing with a diagonal bar
which gives additional rigidity.

76

CHASSIS AND BODY

2

DESCRIPTION AND OPERATION

TAIL DOOR - FROM 02MY

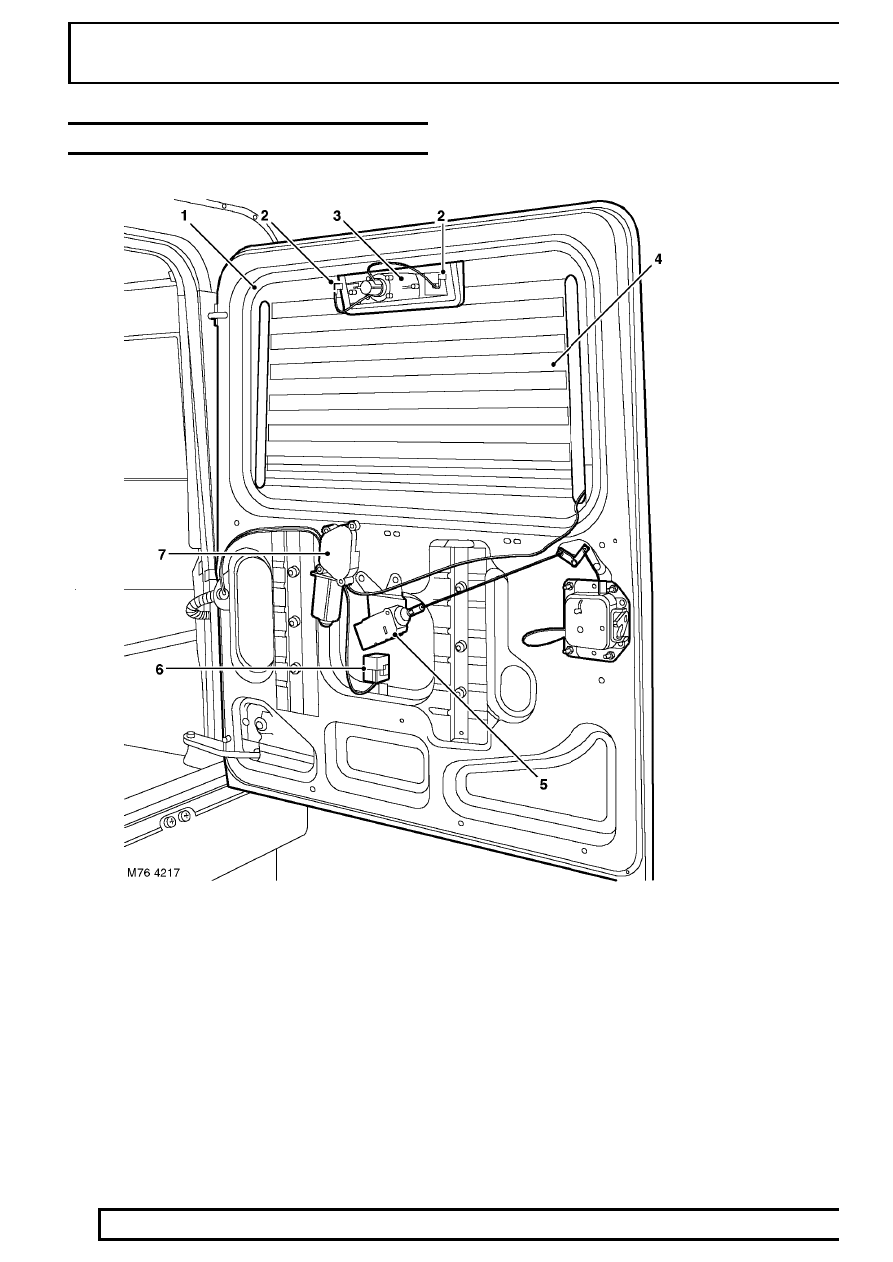

1. Rubber window seal
2. CHMSL earth connection
3. CHMSL
4. Tail door glass and HRW element
5. Tail door CDL actuator
6. Rear wiper relay
7. Wiper motor

CHASSIS AND BODY

3

DESCRIPTION AND OPERATION

The tail door for 02MY is completely redesigned to address manufacturing complexity, corrosion and water ingress
probelms on previous tail doors.

The tail door is now a one piece outer skin pressing located on a reinforced steel, zinc plated frame. This gives
improved build quality, water integrity and minimal welding.

A new tail door glass is introduced with a one piece continuous rubber seal. The tail door glass has a revised
Heated Rear Window (HRW) element on the glass which removes the need to route wires up the sides of the
frame. The HRW element now has integral Lucar connections in the element which provide the earth connections
for the new centre high mounted stop lamp.

The inner trim panel is new and accommodates the CDL actuator and linkages.

The new tail door also contains a relay for rear wiper motor operation. Refer to the Wipers section for details.

Because the new tail door uses the current hinges and latch and retains the same geometry as the previous tail
door, the new tail door assembly is available as a service item for current vehicles.

CHASSIS AND BODY

1

ADJUSTMENT

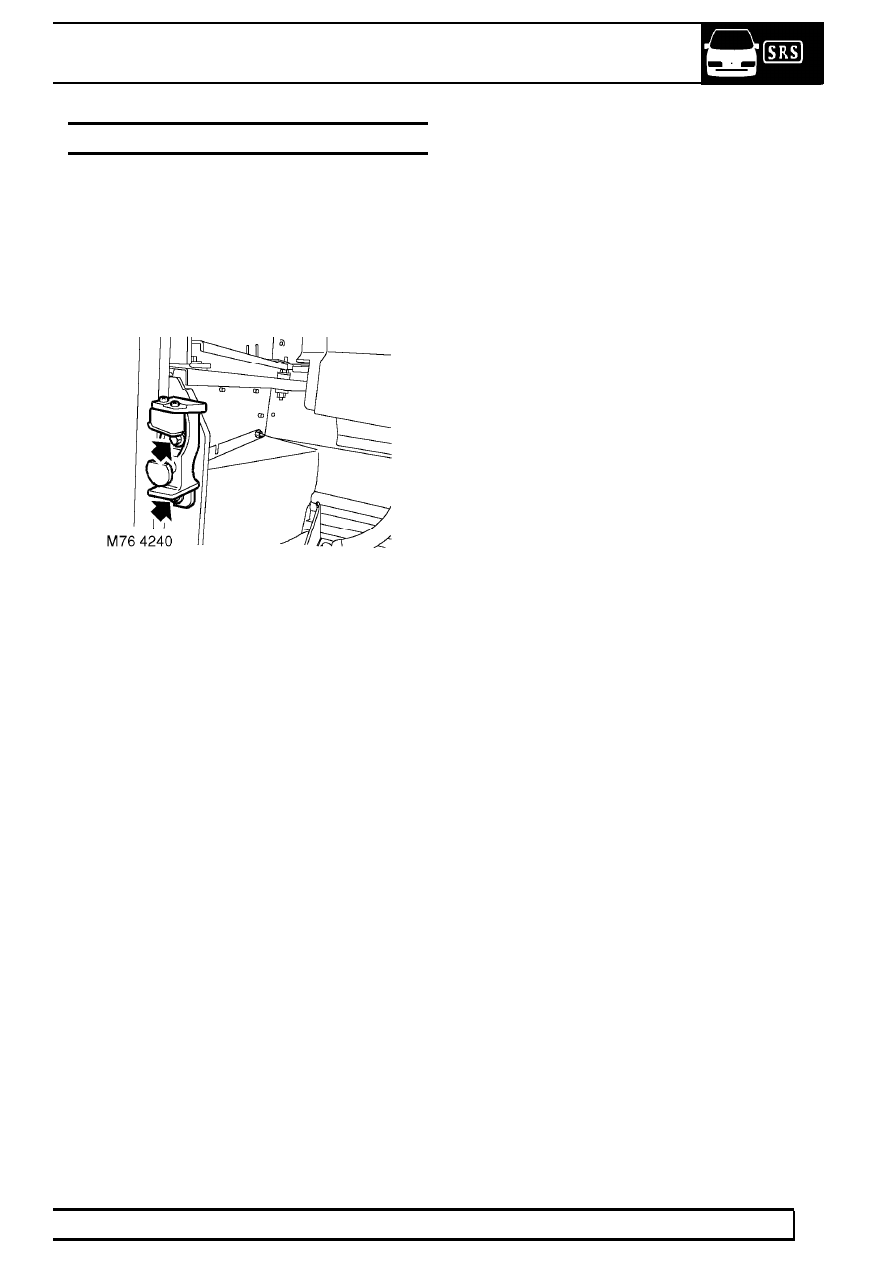

TAIL DOOR STRIKER

Service repair no - 76.37.25

Check

1. Before adjusting door striker, ensure spare

wheel is fitted to tail door.

Adjust

1. Loosen bolts securing striker.
2. Adjust striker and tighten bolts to 10 Nm (7

lbf.ft).

3. Close door and check for correct latching.
