Defender (1999-2002). Manual - part 87

REAR SUSPENSION

3

REPAIR

End Float (mm)

Spacer size

(mm)

Colour code

0.00

15.5

Purple

0.025

15.4

Yellow

0.050

15.4

Yellow

0.075

15.4

Yellow

0.10

15.3

Red

0.125

15.3

Red

0.150

15.3

Red

0.175

15.2

Blue

0.200

15.2

Blue

0.225

15.2

Blue

0.250

15.2

Blue

0.275

15.1

Green

0.300

15.1

Green

0.325

15.1

Green

0.350

15.1

Green

0.375

15.0

Black

0.400

15.0

Black

0.425

15.0

Black

0.450

15.0

Black

0.475

14.9

White

0.500

14.9

White

0.525

14.9

White

0.550

14.9

White

70 - BRAKES

CONTENTS

Page

DESCRIPTION AND OPERATION

REAR BRAKE CALIPERS - FROM 02MY

2

...........................................................

ADJUSTMENT

BRAKE SYSTEM BLEED

1

.....................................................................................

PARK BRAKE - ADJUST

2

.....................................................................................

REPAIR

ECU - ABS

1

...........................................................................................................

SENSOR - ABS - FRONT WHEEL

2

......................................................................

SENSORS - ABS - REAR WHEELS

3

....................................................................

MASTER CYLINDER

4

...........................................................................................

SERVO ASSEMBLY

5

............................................................................................

MODULATOR UNIT - ABS

6

...................................................................................

BRAKE CALIPER - FRONT

7

.................................................................................

BRAKE CALIPER - REAR

8

....................................................................................

SWITCH - STOP LIGHT

9

.......................................................................................

FRONT BRAKE PADS - FROM 02MY

10

...............................................................

REAR BRAKE PADS - FROM 02MY

11

.................................................................

70

BRAKES

2

DESCRIPTION AND OPERATION

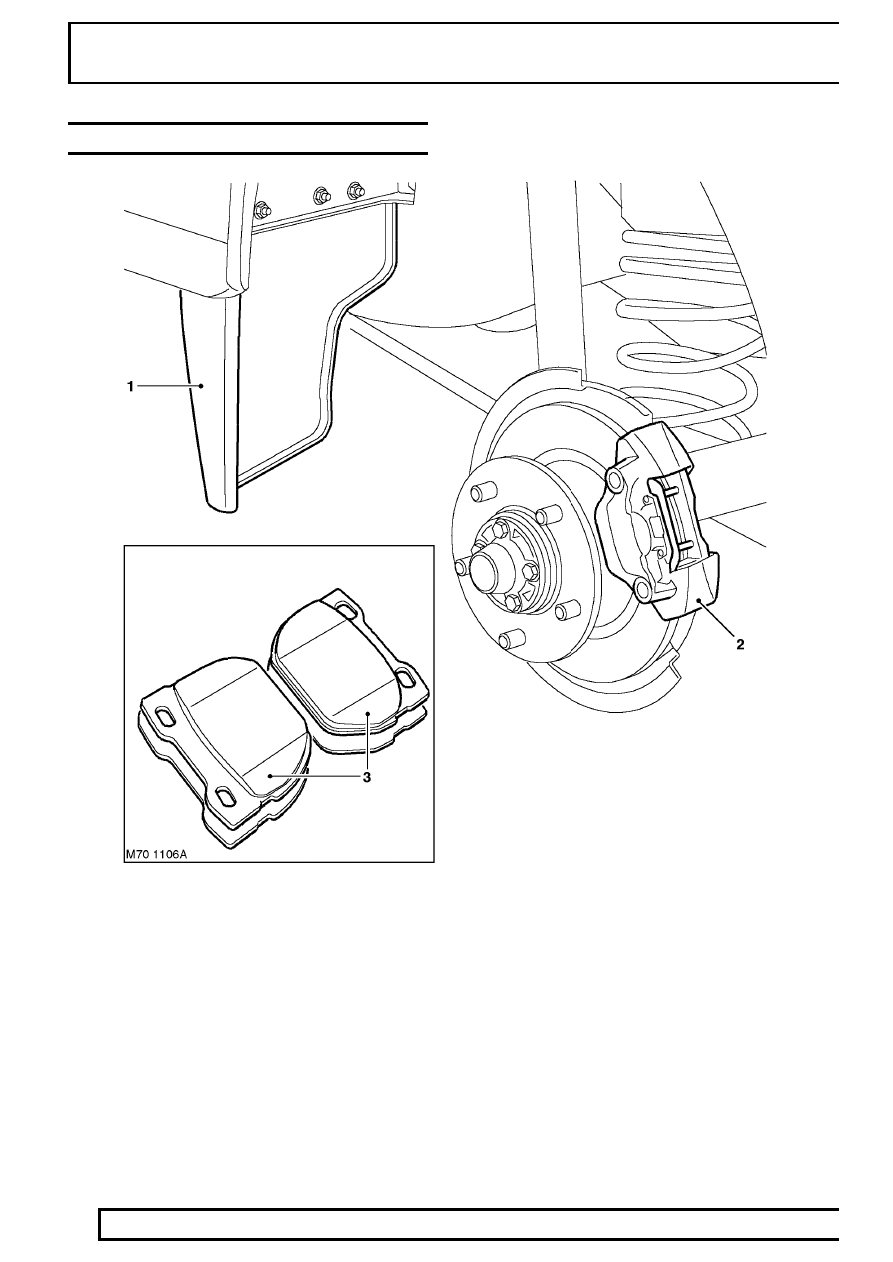

REAR BRAKE CALIPERS - FROM 02MY

1. Deflector
2. Rear brake caliper
3. Rear brake pads

BRAKES

3

DESCRIPTION AND OPERATION

Modifications to the rear brakes have been introduced on 110 and 130 models. This is to increase the service life
of the rear brake pads in harsh environments.

New rear brake calipers are introduced which allow the fitment of brake pads with a thicker friction material. The
brake pads have increased leading and trailing edge chamfers which improve efficiency.

Aerodynamic deflectors are located forward of the rear wheels to protect the rear calipers from the ingress of dirt,
which can cause excessive pad wear. The deflectors are manufactured from moulded rubber and are flexible to
prevent damage from impact. These deflectors are fitted to 90, 110 and 130 models in markets where
environmental conditions cause excessive brake pad wear.
