Defender (1999-2002). Manual - part 68

26

COOLING SYSTEM

2

REPAIR

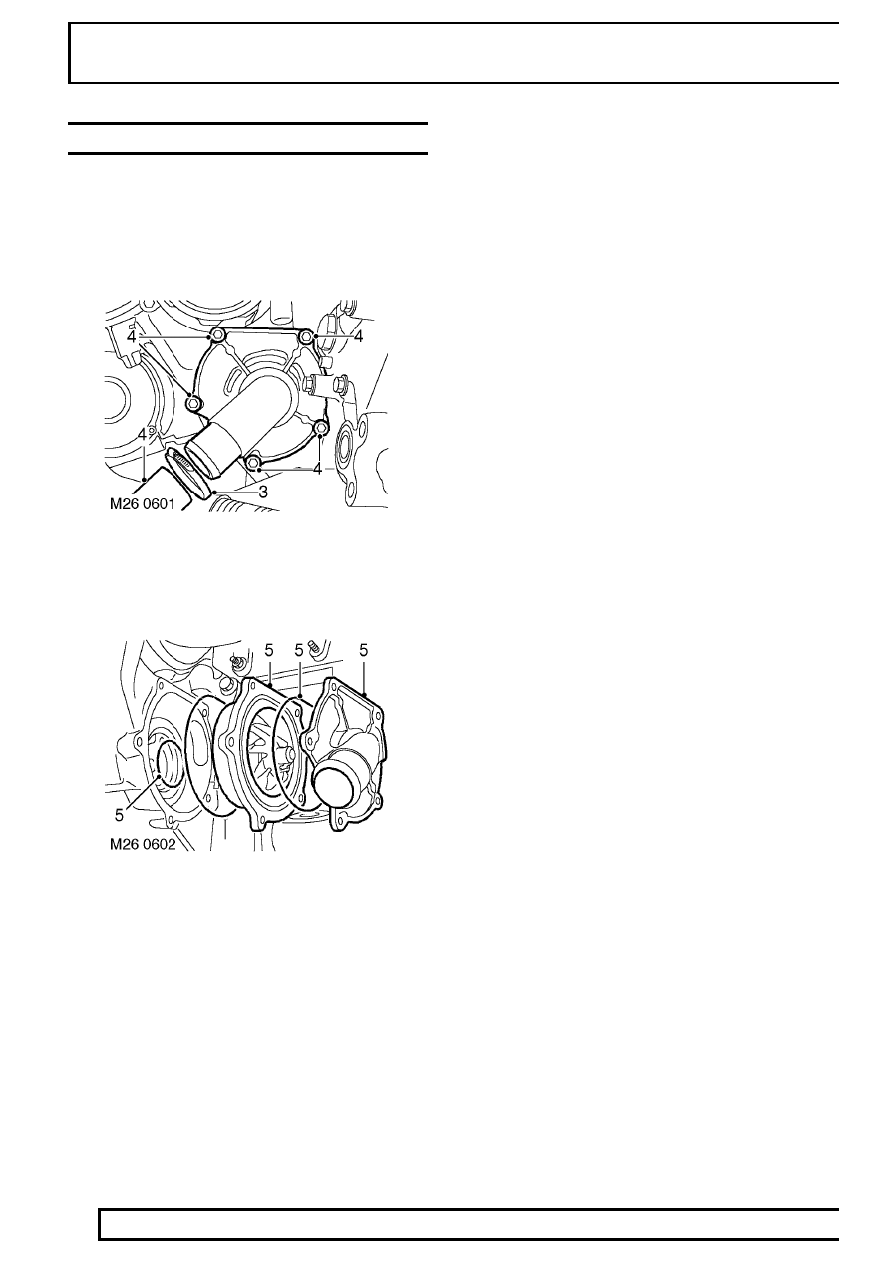

PUMP - COOLANT

Service repair no - 26.50.01

Remove

1. Drain cooling system. See Adjustment.
2. Remove centrifuge. See ENGINE , Repair.

3. Release clip and hose from coolant pump cover.
4. Remove 5 bolts securing coolant pump cover.

5. Remove cover and coolant pump from housing

and discard ’O’ rings.

Refit

6. Clean coolant pump housing and mating faces.
7. Fit new ’O’ rings to coolant pump and cover.
8. Fit coolant pump and cover and tighten bolts to 9

Nm (7 lbf.ft).

9. Connect hose to pump cover and secure clip.

10. Refit centrifuge. See ENGINE , Repair.
11. Refill cooling system. See Adjustment.

COOLING SYSTEM

3

REPAIR

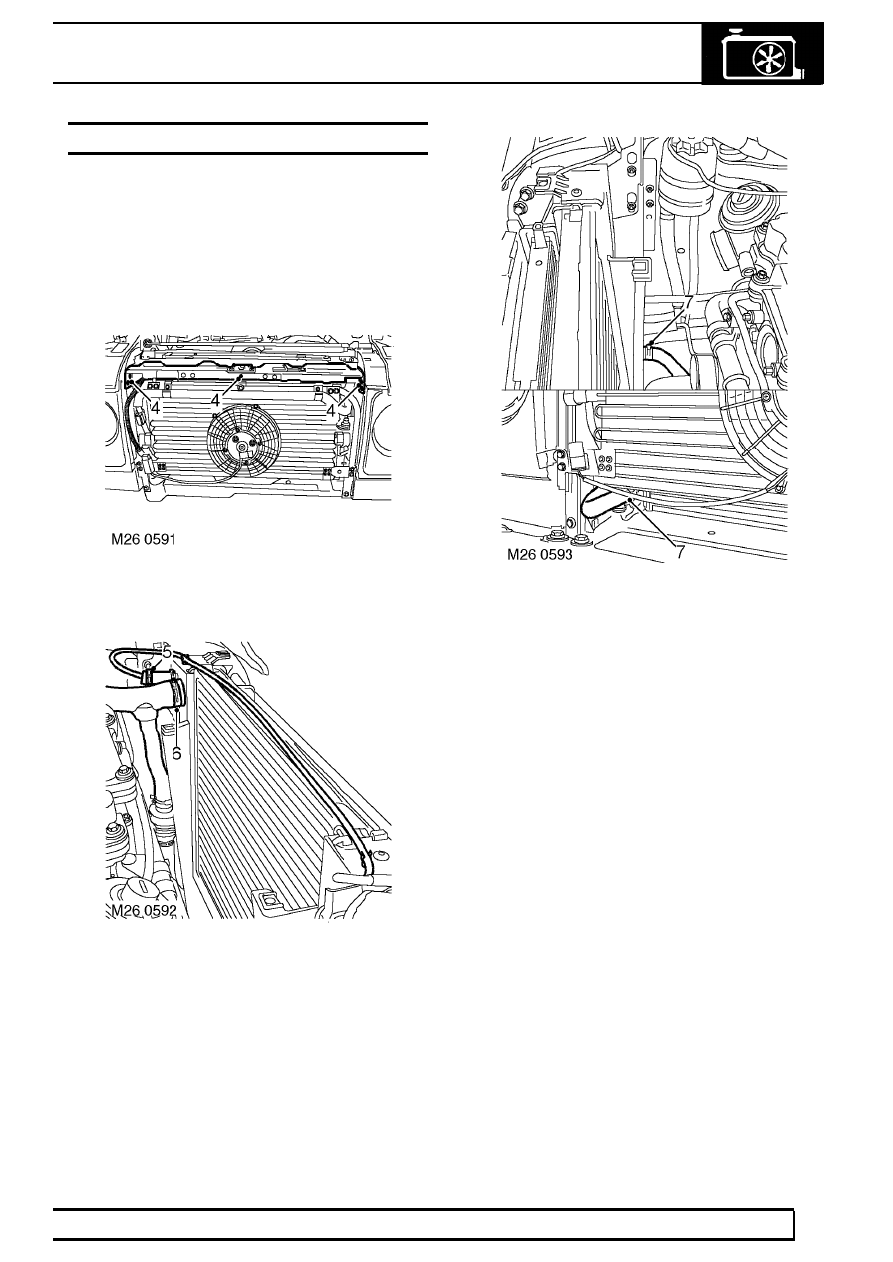

RADIATOR

Service repair no - 26.40.01

Remove

1. Remove front grille. See CHASSIS AND

BODY, Repair.

2. Drain cooling system. See Adjustment.
3. Remove cooling fan. See this Section.

4. Remove 5 bolts and move bonnet platform

aside.

5. Release clip and disconnect bleed hose from

radiator.

6. Release clip and disconnect top hose from

radiator.

7. Release clip and disconnect fuel cooler hose

from radiator.

8. Release clip and disconnect coolant rail hose

from radiator.

26

COOLING SYSTEM

4

REPAIR

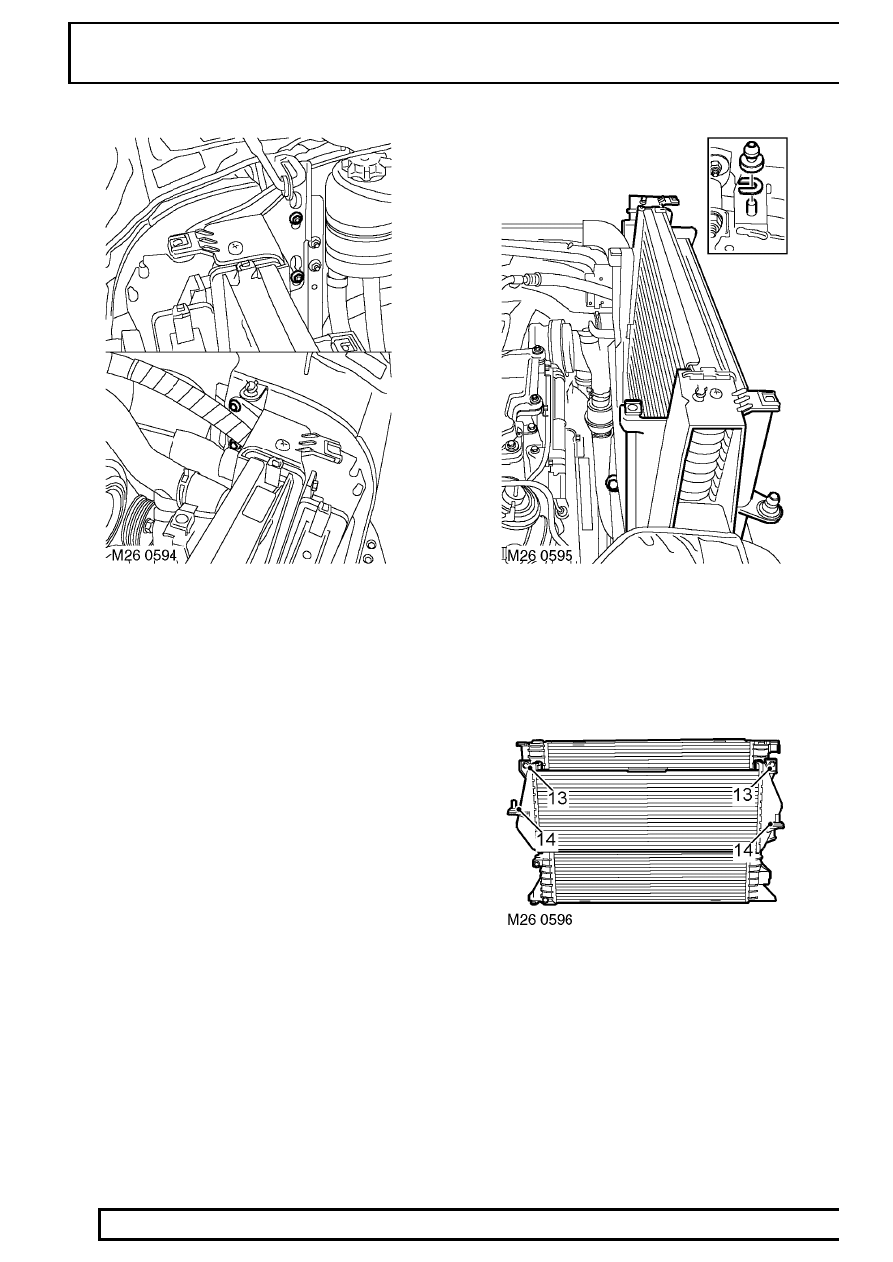

9. Remove 4 bolts securing RH and LH radiator

mounting brackets to body and remove brackets.

10. Release clip and release air hose from

turbocharger inlet pipe.

11. Release bottom hose from bracket on lower

cooling fan cowl.

12. Remove radiator assembly and collect lower

mounting spacers.

13. Remove 2 bolts and remove intercooler from

radiator. Collect 2 nuts from radiator side
brackets.

14. Remove 2 rubber mountings from intercooler.
15. Remove 2 screws and remove lower cooling fan

cowl from radiator.

16. Remove 2 rubber mountings from bottom of

radiator.

COOLING SYSTEM

5

REPAIR

Refit

17. Fit rubber mountings to bottom of radiator.
18. Fit lower cooling fan cowl to radiator and secure

with screws.

19. Fit nuts to radiator side brackets.
20. Position intercooler to radiator and tighten bolts.
21. Fit rubber mountings to intercooler.
22. Position mounting spacers and fit radiator.
23. Fit bottom hose into bracket on lower cooling fan

cowl.

24. Position air hose to turbocharger pipe and

secure with clip.

25. Position LH and RH radiator mounting brackets

to body and radiator and tighten bolts.

26. Position coolant rail hose to radiator and secure

with clip.

27. Position fuel cooler hose to radiator and secure

with clip.

28. Position top hose to radiator and secure with

clip.

29. Position bleed hose to radiator and secure with

clip.

30. Position bonnet platform and tighten bolts.
31. Fit cooling fan. See this Section.
32. Fit front grille. See CHASSIS AND BODY,

Repair.

33. Fill cooling system. See Adjustment.
