CHASSIS

AND  BODY

Striker  adjustment

NOTE:  Before  carrying  out adjustment to the
striker  ensure  that  the  dovetail  is  correctly

adjusted.

1.

Loosen the  striker  securing screws.

2.  Adjust the striker  and  retighten screws.

3.

Close  the  door  and  check

for

correct  latching

with  the door

lock.

4.

Carry  out  further  adjustment  as  necessary.  If
full

adjustment cannot  be  achieved carry  out

the following:

5.

Remove the striker and nut plate.

6.

Elongate the  holes  in the  body  metal which  is

sandwiched between the striker and nut plate.

7 .   If  interference  between  the  striker  and  the

dovetail  is  evident  it  is  permissible

to  lightly

grind the bottom

of the striker casting.

8.

Refit the striker and adjust as necessary.

Dovetail  adjustment

1.  Lift

and  hold  the  lock  handle  in  the  open

position while opening and closing the

door.

2.

Adjust  the  dovetail  guide  as  necessary

to

eliminate  lifting,  dragging  or  binding  as  the
dovetail enters the guide.

3 .   Grease can

be used  as an aid to adjustment.

24

ADDITION:

OCT 1993

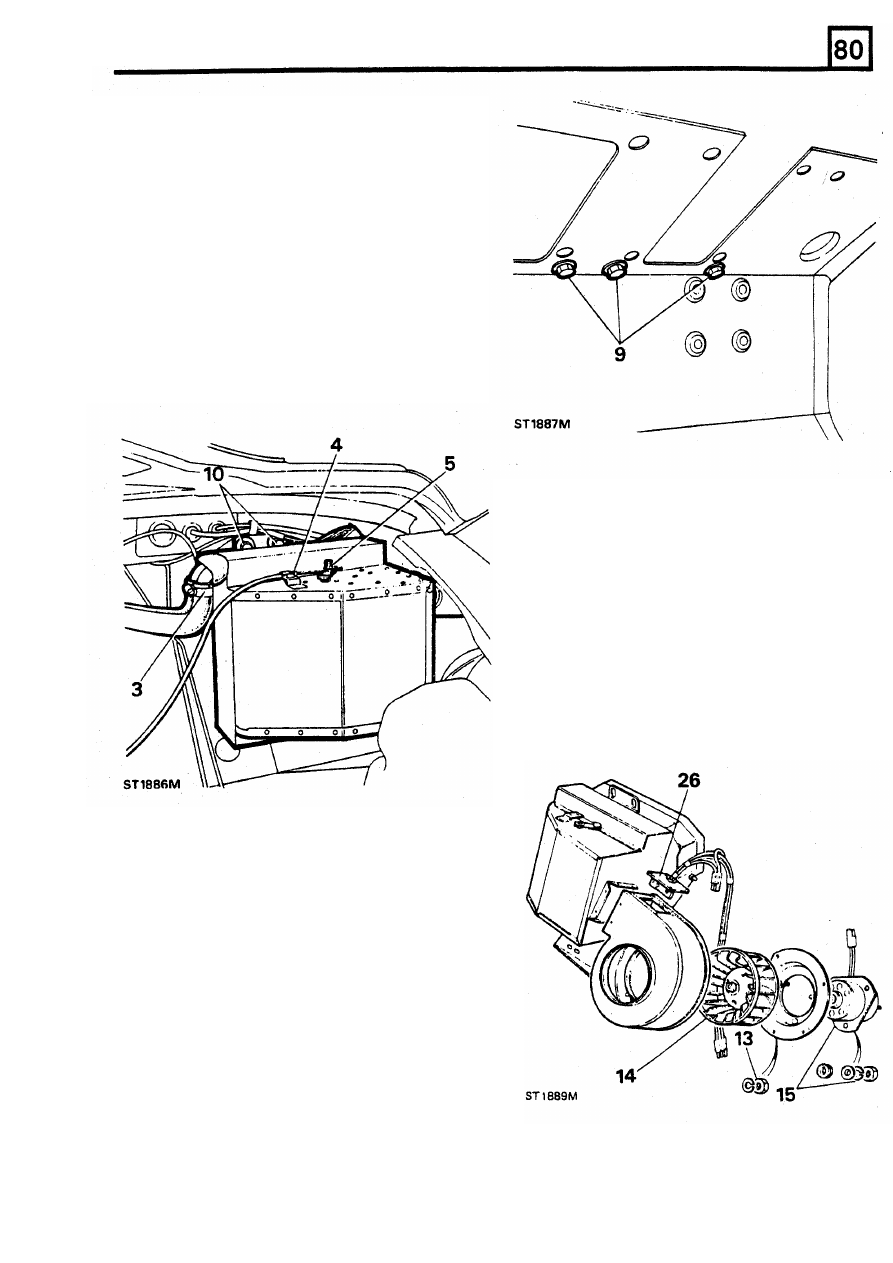

HEATER/FAN UNIT
Remove, Overhaul and  refit

REMOVE FROM VEHICLE

1.

Remove bonnet and disconnect battery.

2.  Remove  radiator  bottom  hose  at  radiator

union and drain cooling system.

3.

Slacken  and  remove  the  heater  hoses  at
heater  box unions.

4.  Remove outer cable securing clips.

5.

Slacken  and  remove  control  cables  at  the
heater box.

6.

Remove heater wiring  harness securing loop.

7.

Disconnect harness multi-plug.

8.

Remove interior bulkhead trim.

HEATING AND VENTILATION

OVERHAUL

Fan

Motor Assembly

12.  Remove the  nuts  securing the  angled bracket

to

the heater unit, and remove the  bracket.

13.

Remove  the  five  nuts  securing  the  fan
assembly  to  the  heater  unit.  Unplug  the
connector  and  remove  the  fan  assembly

from

the heater unit.

14.  Remove  circlip  holding  the  impeller  to  the

drive shaft and remove the impeller.

15.

Remove the three nuts securing the fan  motor

to  the  mounting  plate  and  release  the  motor
from the plate.

9.

Remove  lower  nuts  and  bolts  securing  the
heater unit

to

the bulkhead.

10.  Slacken heater unit upper retaining bolts.

11.  Manoeuvre heater unit clear of  engine bay.

REISSUED:

FEB

1993

1

HEATING AND VENTILATION

24.  Check  that  flap  valves  operate  correctly  and

without  sticking.

16.  Fit fan  motor  into mounting plate, apply  Bostik

1261  adhesive

to

mating  faces,  and  secure

25.  Refit top  cover and  rivet into place.

with the three nuts.

17.

Refit impeller to fan drive shaft and fit  circlip.

18.

Refit  fan  assembly  to  casing  and  secure  with

the five  nuts.

26.  Drill  out  the  four  rivets  retaining  the  resistor

19.

Plug  in connector

to

resistor  harness and  refit

mounting plate, and lift out  plate with  resistor.

angled bracket.

27.  Apply  Bostik  adhesive  to  resistor  plate  and

secure

in

position with  rivets.

Resistor Unit

Heater Matrix

REFIT

TO

VEHICLE

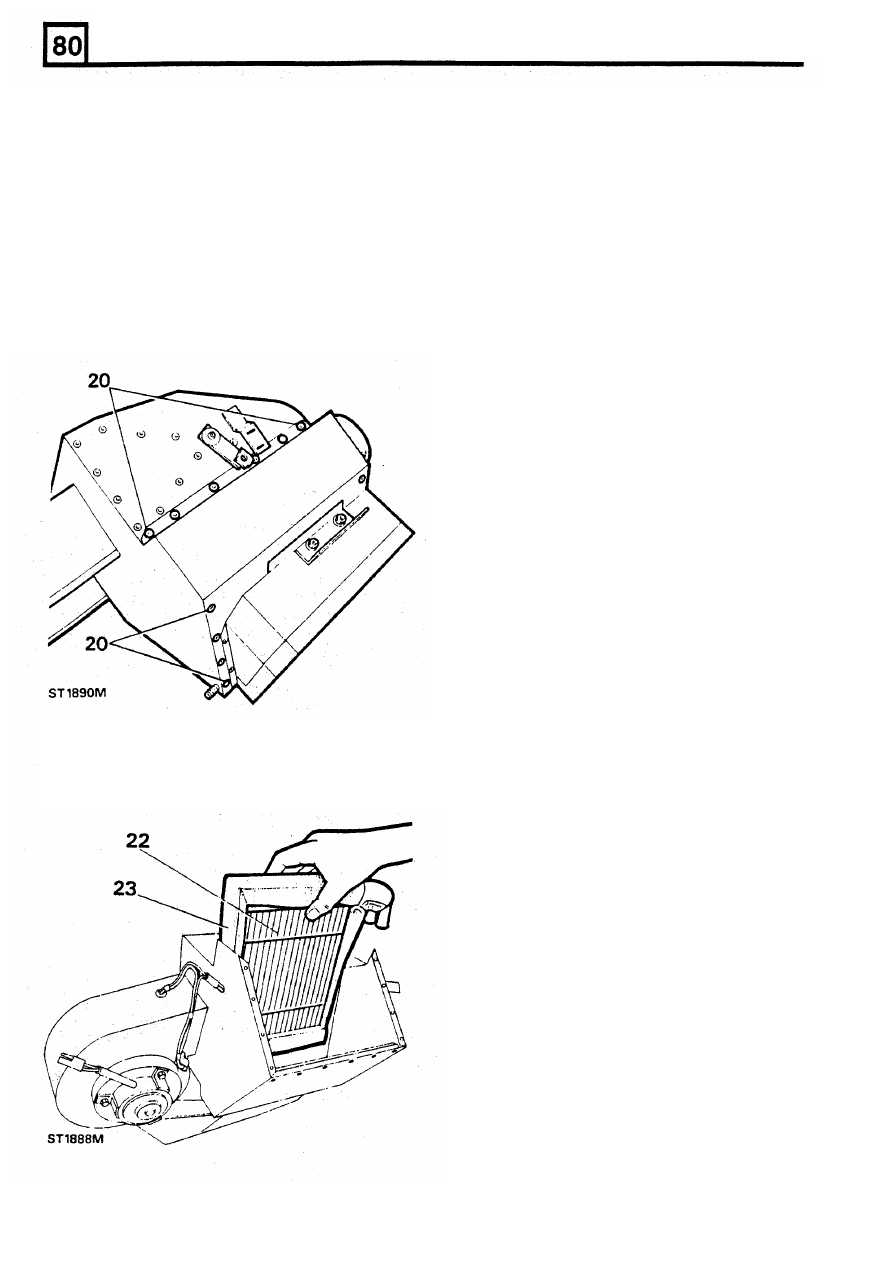

20.

Drill  out  rivets  holding  the  air  duct  and  top

cover  to  the  casing.  (Three

of

the  rivets  are

28.  Smear  heater  unit  sealing  rubber  with  a

concealed by the rubber seal).

suitable impact adhesive, and locate to heater.

29.  Place  heater  unit  into  engine  bay  and

manoeuvre into position on bulkhead.

30.  Loosely fit  lower heater unit  nuts and bolts.
31.  Tighten heater unit upper  securing bolts.
32.  Tighten lower nuts and bolts.

33.  Refit interior bulkhead trim.
34.  Locate  heater  wiring  harness  into  securing

loop,

and tighten nut.

35.  Connect harness multi-plug.
36.  Refit  control  cable  outer  clip  and  inner  cable

37.  If necessary,  prime  heater matrix  with  coolant

pinch bolts.

mixture.

38.  Connect hoses to  heater unit  and tighten hose

clips.

39.  Refit  radiator  bottom  hose  and  refill  cooling

system

with

the

required

anti-freeze

concentration or corrosion inhibitor.

40.

Refit bonnet.

41.

Connect  battery,  start  engine,  and  check  for

42.  After  engine has cooled check  coolant  level in

the  expansion  tank  and  radiator.  Top  up

if

21.  Lift

off

cover, air  duct and seal.

22.  Lift heater matrix out of  casing.

leaks.

23.  Fit  foam  rubber  to  heater  matrix  casing  and

position matrix

in

casing.

necessary.

2

REISSUED:

FEB

1993

AIR  C O N D l T l O N l N G

AIR  CONDITIONING DEFENDER  110

DO NOT

-

leave  refrigerant

drum

without  its

General Service Information

-

carry

refrigerant  drum  inside  a

INTRODUCTION

-

subject  refrigerant  drums  to

high

Before any  component of  the  air  conditioning system

-

weld  or  steam  clean  near  an  air

is  removed,  the  system  must  be  depressurised.

conditioning system.

When

the

component  is  replaced, the  system  must

-

expose  eyes  to  liquid  refrigerant

be  evacuated to  remove  all  traces  of  old  refrigerant

ALWAYS

wear  goggles

and  moisture.  Then  the  system  must  be  recharged

-

discharge  refrigerant  vapour  into  an

with

new refrigerant.

area with  an  exposed flame or  into an

Any

service  operation  that  requires the  loosening

of

engine  intake.  Heavy  Concentrations

a  refrigerant  line  connection  should  be  performed

of  refrigerant  in  contact  with  naked

only  by  qualified  service  personnel.  Refrigerant

flame  produces a toxic  gas.

and/or  oil  will  escape  whenever  a  hose  or  pipe

is

-

allow  liquid  refrigerant  to  contact

disconnected.

bright  metal,

it

will  tarnish  metal  and

All  work  involving the  handling of refrigerant requires

chrome  surfaces,  and  combined  with

special  equipment,  a  knowledge  of  its  proper  use

moisture  can  seriously  corrode  all

and attention to safety measures.

metal surfaces.

Servicing  equipment

PRECAUTIONS  IN  HANDLING  REFRIGERANT

The  following  equipment  is  required for  full  servicing
of

the air conditioning system.

WARNING:

Always  wear  safety  goggles  when

Charging trolley

opening refridgerant connections.

Leak detector

Tachometer

(a)  When  disconnecting  any  pipe  or  flexible

Safety goggles

connection the  system  must  be  discharged of

Refrigerant charging line gaskets

all  pressure.

Proceed

cautiously, regardless of

Thermometer

-20°C

to

-60°C

gauge  readings.  Open  connections  slowly,

Valve Core Removers

keeping hands and face  well  clear,

so

that  no

injury  occurs  if  there  is  liquid  in  the  line.  If

SERVICING MATERIALS

pressure  is  noticed,  allow

it

to  bleed

off

Refrigerant:

Refrigerant

12,

which  includes

Freon

(b)  Lines,

flexible

end

connections

and

components must

be

capped immediately they

are  opened  to  prevent  the  entrance  of

CAUTION:

Methychloride  refridgerants

must

not

moisture and dirt.

be used.

(c)

Any  dirt

or

grease  on  fittings  must  be  wiped

Nominal charge weight:  1.09 kg

(38

ozs).

off

with  a  clean  alcohol  dampened  cloth.

Do

Compressor oil:  See Recommended Lubricants.

not  use  chlorinated  solvents  such  as

trichloroethylene.  If  dirt,  grease  or  moisture

PRECAUTIONS

IN HANDLING REFRIGERANT

cannot be removed from  inside the  pipes. they
must be replaced with  new pipes.

The  refrigerant used in the  air  conditioning system is

(d)  All  replacement components  and  flexible  end

Refrigerant  12.  and  is  transparent  and  colourless  in

connections  are  sealed.  and  should  only  be

both

the  gaseous  and  liquid  state

It

has  a  boiling

opened  immediately  prior

to

making  the

point  of  -29.8°C  (-21.7°F)  at  atmospheric  pressure

connection.

and  at  a l l

normal  pressures  and  temperatures

it

(e)

Ensure  the

components  are

at

room

becomes  a  vapour.

The

vapour  is  heavier  than  air,

temperature  before  uncapping,  to  prevent

non-flammable,

and

non-explosive.

It

is

condensation  of  moisture  from  the  air  that

non-poisonous except when

in

contact  with  an  open

flame,  and  non-corrosive  until

it

comes

in

contact

(f)  Components  must  not  remain  uncapped

for

with

water.

longer  than  fifteen  minutes

In  the

event

of

The  following  precautions  in  handling  Refrigerant  12

delay. the caps must  be replaced

should be observed at  all times.

(g)  Receiver/driers  must  never

be

left

uncapped

as  they  contain  Silica  Gel  crystals

which

will

absorb  moisture  from

the

atmosphere

A

receiver/drier left  uncapped must

be

replaced

and not  used

heavy cap fitted.

vehicle.

temperature.

LINES

slowly.

12  or  Arcton  12.

enters.
