REAR AXLE AND FINAL DRIVE

66.  Place  the  selected  shim  washers  on

to

the

inner bearing cup seating.

67.  Position the  inner bearing cup in

the

casing.

68.  Position  the  inner  bearing  replacer  18G

11

22

G

detail

1,

onto  18G  1122  and  secure  with

the fixing nut.

69.

Hold  still  the  centre

screw  and  turn  the

butterfly  lever

to draw  in the bearing cups.

61.  Add  0,127  mm,  for  bearing  pre-load,  to  the

total  noted  in  the  preceding  instruction.  The
sum  is  then  equal  to  the  nominal  value  of
shims required for  the differential bearings:
Shims  are  available  in  the  range  0,07  mm,
0,12  mm,  0,25  mm and

0,76

mm.  Select  the

total value of  shims required.

62.  Remove the  differential  unit  and  bearings and

place aside.

Do not  fit  the  shim  washers  until

the

subsequent 'Differential  backlash'  checks

have been made, instructions 96 to  102.

70.  Press  the  inner  bearing  cone  onto  the  drive

pinion using  18G

47

BK,  details  1  and 2 and

press

MS

47.

71.  Position the  pinion and  bearing in the  casing;

omit the collapsible spacer at  this stage.

72.  Fit the outer bearing cone onto the pinion.
73.  Fit  the  coupling  flange  and  plain washer  and

loosely fit the flange nut.

74.  Tighten the coupling flange locknut to  remove

end-float from the pinion.

75.  Rotate  the  pinion  to  settle  the  bearings  and

slowly

tighten the flange locknut.  Use a spring

balance to  obtain a  torque  resistance of  9,25
to  13,8  kgf cm.  to rotate the pinion.

Fit  drive pinion

63.

Select  shim  washers

of

the  same  thickness

value  as those removed from  under the pinion
inner  cup,  instruction 35,  and  place  ready for
fitting,

64.  Position the  outer  bearing replacer

18G  1122

G  detail  2,  and  the  outer  bearing cup  en the
press tool  18G 1 122.

65.

Locate  the  assembly  into  the  pinion  housing

nose.

REAR

AXLE AND

FINAL DRIVE

Drive pinion

markings

81.  Remove  the  keep  disc  from  the  magnetized

base

of

dial gauge tool

18G191

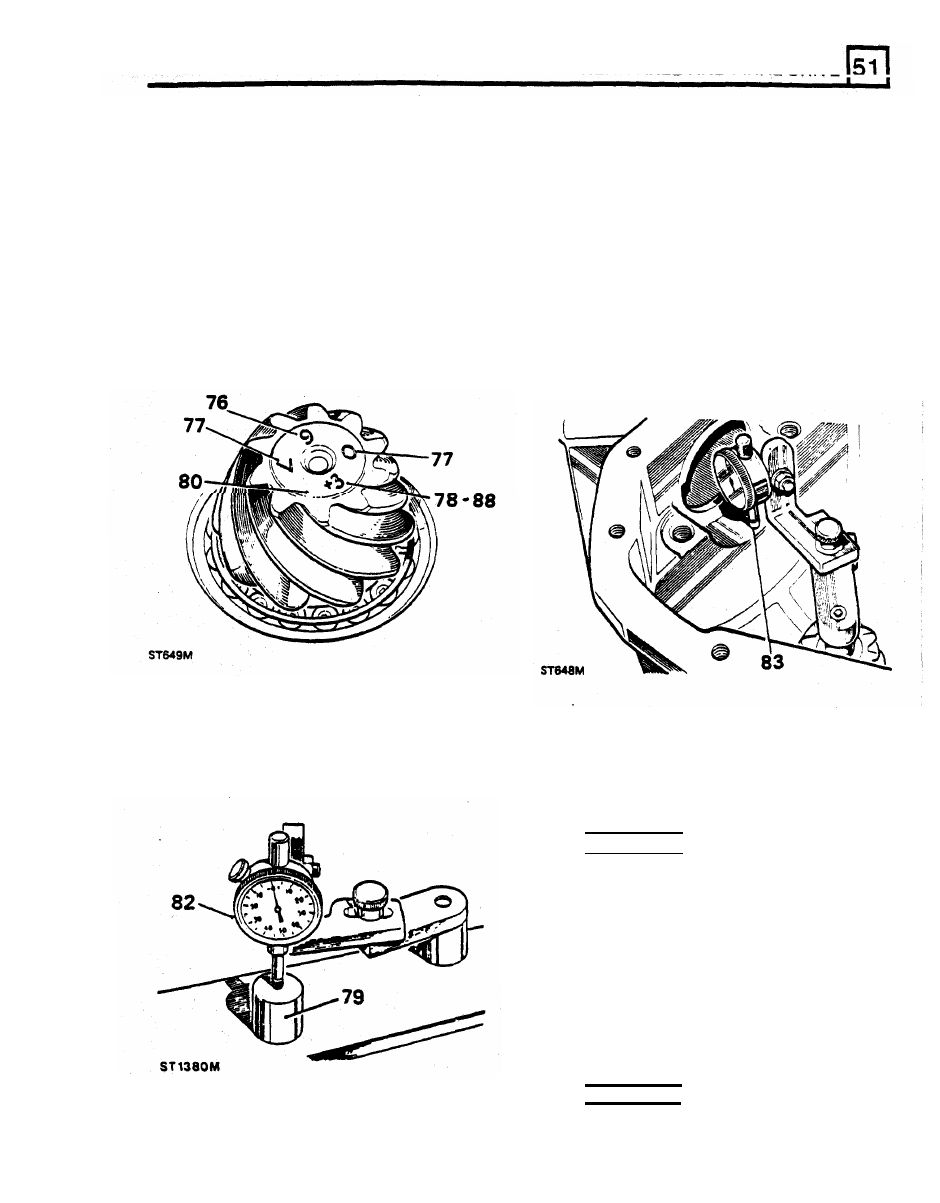

76.  Check  that  the  serial  number  marked  on  the

82.

Place  the  dial  gauge  and  setting  gauge

pinion  end  face  matches  that  marked  on  the

18G191P  or  18G191-4 on  a

fiat

surface  and

crown wheel.

zero  the  dial  gauge

stylus

on  to

the  setting

77.

The  markings on  the  end face adjacent  to  the

gauge.

serial  number  are

of

no  significance  during

83.

Position the  dial  gauge centrally  on  the  pinion

servicing.

end  face

with

the  stylus  registering  on  the

78.

The  figure marked on  the  end face opposite to

lowest  point  on  one  differential  bearing

bore.

the  serial number  indicates,  in thousandths

of

Note the  dial  gauge deviation from  the  zeroed

an

inch, the deviation

from nominal required to

correctly  set  the pinion.  A  pinion  marked  plus

84.

Repeat  on  the  other  bearing  bore.  Add

(+)  must  be  set  below  nominal,  a  minus

(-)

together  the  readings,  then  halve the  sum  to

pinion  must  be  set  above  nominal.  An

obtain  the  mean  reading.  Note  whether

the

unmarked pinion must be set at nominal.

stylus  has moved up

or

down

from

the  zeroed

setting.

setting.

79.

The  nominal setting  dimension is  represented
by  the  setting  gauge  block  18G191P  or

Example 1

18G 191 -4, which is referenced from the pinion

end  face

to  the  bottom  radius

of

the

Reading obtained L H side

+

0.006in

differential  bearing  bore.  The  latter  gauge

I

S

Reading obtained R H side

-  0.003in

illustrated following instruction

85.

Add

+

0.006in

-  0.003in

+

0.003in

Divide by 2 (0.003in divided by 2)=

0.0015in

Therefore subtract

0.0015in

from  the  shim  thickness

behind

the pinion inner bearing track

Example 2

Reading obtained

L H side

+

0.006in

Reading obtained

R H side

-  0.008in

Add

+

0.006in

-  0.008in
-  0.002in

Drive pinion adjustment

I

80.

Ensure  that  the  pinion  end  face  is  free  of

raised burrs around the etched markings.

Divide by

2

(0.002in divided by

2)= 0.001in

Therefore  add

0.001in  from

the  shim  thickness

behind the pinion inner bearing

track

REAR AXLE

AND FINAL DRIVE

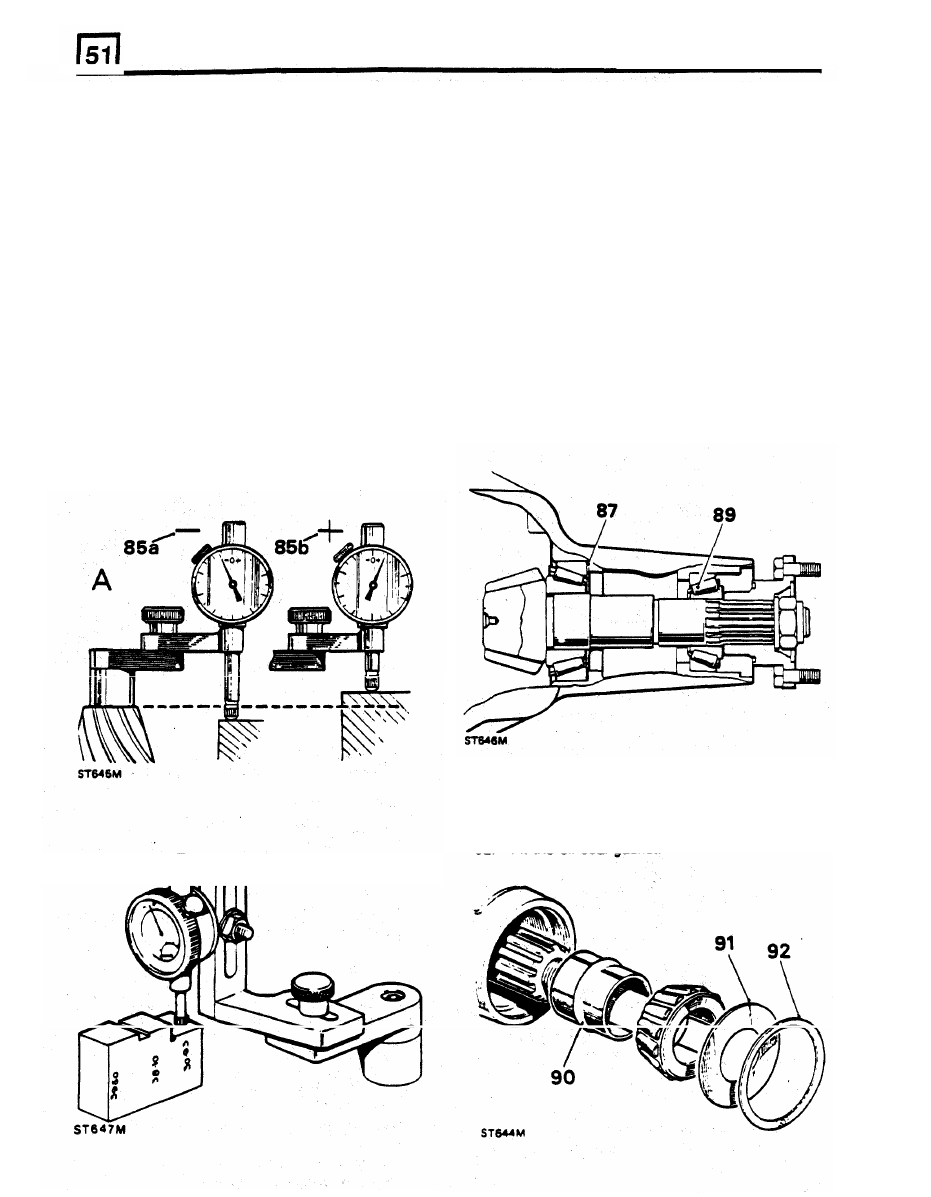

85.  Where  the  stylus  has  moved down  (85a), the

86.  Before adjusting the shim thickness, check  the

amount  is equivalent

to

the thickness  of  shims

pinion  face  marking  and

if

it

has  a  plus

(+)

that  must  be  removed  from  under  the  pinion

figure,  subtract  that  from  the  shim  thickness

inner  cup

to

bring  the  pinion  down

to

the

figure  obtained  in  the  previous  instruction

nominal position. Where the  stylus  has moved

Alternatively

if

the  pinion  has  a  minus

( - )

up  (85b),  the  amount

IS

equivalent

to

the

figure,  add  the  amount

to

the  shim  thickness

additional thickness  of  shims  required

to

bring

figure.

the pinion up

to

the nominal position.

87.  Adjust  the  shim  thickness  under  the  pinion

inner  cup  as  necessary,  by  the  amount

Illustration

A.

Using setting gauge 18G191P.

determined in instructions

85

and

86.

88.  Recheck  the  pinion  height  setting  instructions

illustration

B.

Using

universal

setting

block

82

to

84.  If

the  setting  is  correct,  the  mean

18G

191

-4.

This  setting  block  has  three  setting

reading on  the  dial  gauge

will

agree

with

the

heights as follows:

figure  marked  on  the  pinion  end  face

For

example,  with  an  end face  marking of  +3, the

39.50 mm Rationalised axle

dial  gauge  reading  should  indicate  that  the

38.10 mm Pre-Rationalised axle

pinion is 0.003 in

(0.0762

mm) below nominal.

30.93 mm Salisbury axle

89.  When  the  pinion  setting  is  satisfactory,

temporarily remove the pinion outer  bearing.

Ensure that  the height marked

30.93

mm  is used for

this differential.

90.  Fit  a  new  collapsible  bearing  spacer,  flared

end  outward,  to  the  drive  pinion  and  refit  the
outer bearing.

91.  Fit the pinion oil  slinger.
92.  Fit the oil seal gasket.

REAR AXLE

AND  FINAL

DRIVE

93.

Fit  the  pinion  oil  seal,  lipped  side  first,  using

general purpose grease or, where available, a
molybdenum  disulphide based  grease  on  the
seal lip, using

RO

1008 to  drift in the seal.

94.

Fit  the  coupling  flange  and  plain  washer  and

loosely

fit

a new flange nut. Secure

18G 1205

to

the coupling flange, using slave fixings.

95.  Alternately  tighten  the  flange  nut  and  check

the  drive  pinion resistance to  r

following figures are achieved, as applicable:
a.  Assemblies

re-using

original

pinion

bearings: 17,3 to  34,3 kgf cm.

b.  Assemblies with new pinion bearings: 34,5

to 46,0

kgf cm.

NOTE:  Once  the  bearing  spacer  has  started  to
collapse the torque  resistance  build-up  is  rapid,
therefore  check  frequently,  using  a  spring

102.  Fit  the  shim  value  determined  in  instruction

101,  taking  the  shims  from  the  pack

balance,  to  ensure  the  correct  figures  are  not

previously  determined  during  'Differential

exceeded,  otherwise a  new  collapsible  bearing

bearing adjustment' checks,  instructions 57  to

spacer

will

be required.

62

18G 47 BL details 1  and

2,

using press NS

47 and 18G 134

DP.

103.  Fit the remaining shims

from

instruction

101

to

the opposite side of the differential,  using  18G
47

BL

details 1  and 2,  press  MS 47  and  18G

134 DP.

104.  Fit  the  differential  unit  with  shims  and

bearings  to  the  axle  casing,  using  the  axle
spreader 18G 131

C

with pegs 18G 131  F.

105.  Remove the axle spreader.
106.  Fit  the  bearing caps  in  their  correct  position,

referring

to

the  relationship  markings  on  the

caps and on the axle casing.

107.  Tighten the bearing caps fixings to  126  to  142

Nm.

108.  Mount  a  dial  gauge

on

the  axle  casing

with

the stylus resting on a crown wheel tooth.

Differential backlash

checks

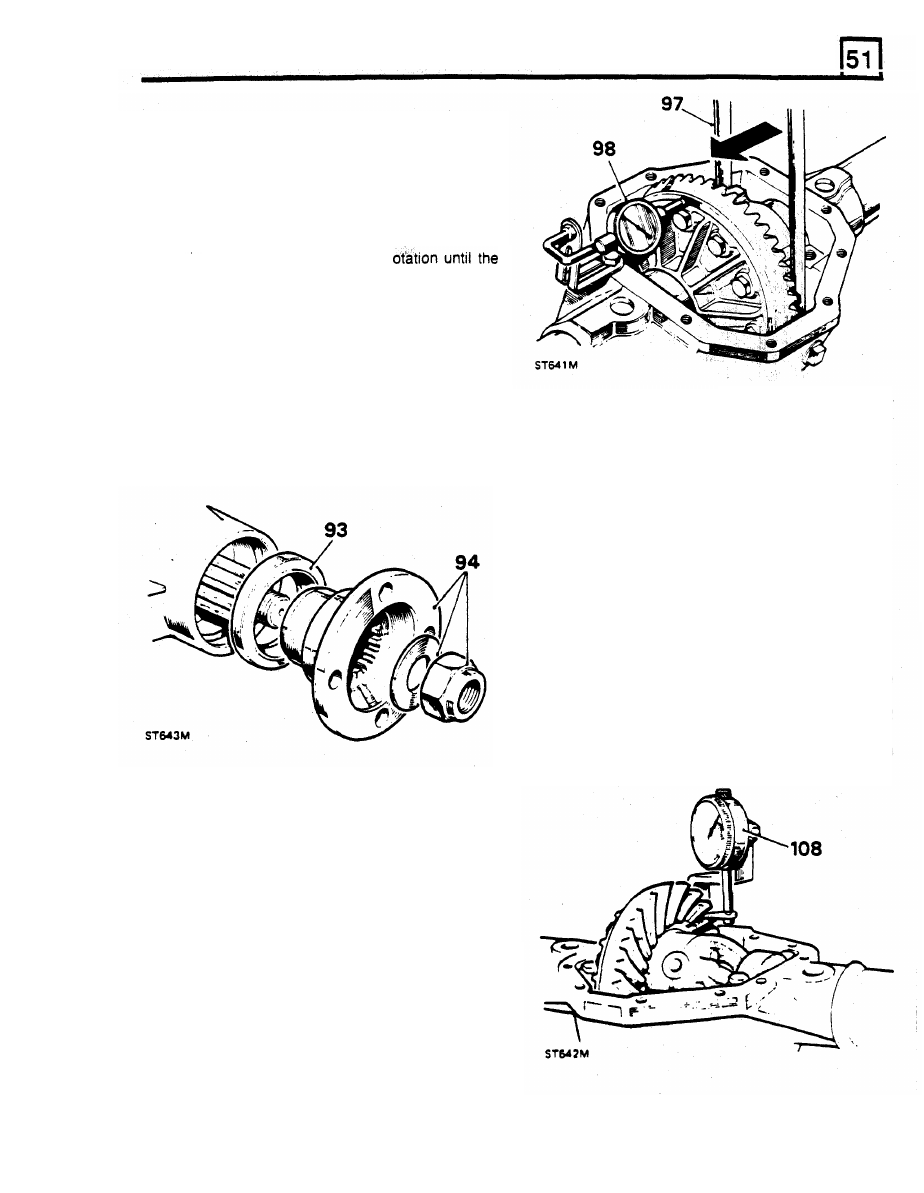

96.  Pick  up  the  differential  unit  as  left  after

instruction 52.

97.  Fit  the differential  unit and lever the unit away

from the drive pinion until the opposite bearing
cup  is  seated  against  the housing.  Do  not  tilt
the unit.

98.  Install  a  dial  gauge  on  the  casing  with  its

stylus  resting  on  the  back  face  of  the  crown
wheel. Zero the gauge.

99.  Lever the differential unit to engage the crown

wheel  teeth  in full  mesh  with  the drive pinion
teeth. Do not tilt the unit.

100.  Note  the  total  reading  obtained  on  the  dial

gauge.

correct crown wheel backlash when fitted. The

result  indicates  the  value  of  shimming  to  be
fitted  between  the  differential  case  and  the
bearing  cone  at  the  crown  wheel  side  of  the
differential.

101.  From  this  figure  subtract  0.010  in  to  obtain
