LT77S MANUAL GEARBOX

DATA
Reverse lever  and  slipper  pad  clearance .............................

0,725  mm

Reverse gear  plunger  operating  load ...................................

45  to 55  kg

Synchromesh  assemblies push  through  load  ......................

8,2 to  10  kgf

Clearance  between  baulk  rings  and  gears ...........................

0,38  mm

Fifth  gear  end  float  ...............................................................

0,020  mm

Third  gear  end  float  ..............................................................

0,020  mm

Second  gear  end  float  ..........................................................

0,020  mm

First  gear  bush  end  float  ......................................................

0,075  mm

First  gear  end  float  ...............................................................

0,20  mm

Fifth  gear synchromesh  end  float .........................................

0,005 to 0,055  mm

TORQUE

VALUES

NOTE:

Torque  wrenches  should

be

regularly

checked  for  accuracy  to  ensure  that

all

fixings

are tightened to the correct torque.

Nm

7 -  10
7 - 10
7 -  10

7 - 10
7 - 10

22  -  28
22  - 28
22  -  28
22  -  28
22  -  28

22  -  28
22  -  28
22  - 28

7 -  10

40 - 47

2 2  - 28

65 - 80
22  - 28
47  -  54
65 - 80

25  - 35

204  - 231

Oil pump to extension case
Clip clutch release lever
Spool retainer to gearcase
Spool guide

to

remote housing

Extension case to gearcase
Pivot plate, clutch release
Remote housing to gearcase

Gear lever housing to remote housing
Guide, clutch release sleeve
Slave cylinder to bell housing
Front cover to gearcase
Fifth gear support bracket bolts
Plunger housing to remote housing

Gear lever retainer
Lower gear lever

to

extension nut

Reverse lever pivot

post

nut

Clutch housing

to

gearbox bolts

Plug, detent spring and ball

Oil

filter plug

Oil filler

-

level plug

Fifth gear layshaft stake nut

Oil drain plug

Breather

14

-

16

7 - 10

Bottom

cover

to

clutch housing

-

REISSUED:

FEB

1993

41

LT77S MANUAL

GEARBOX

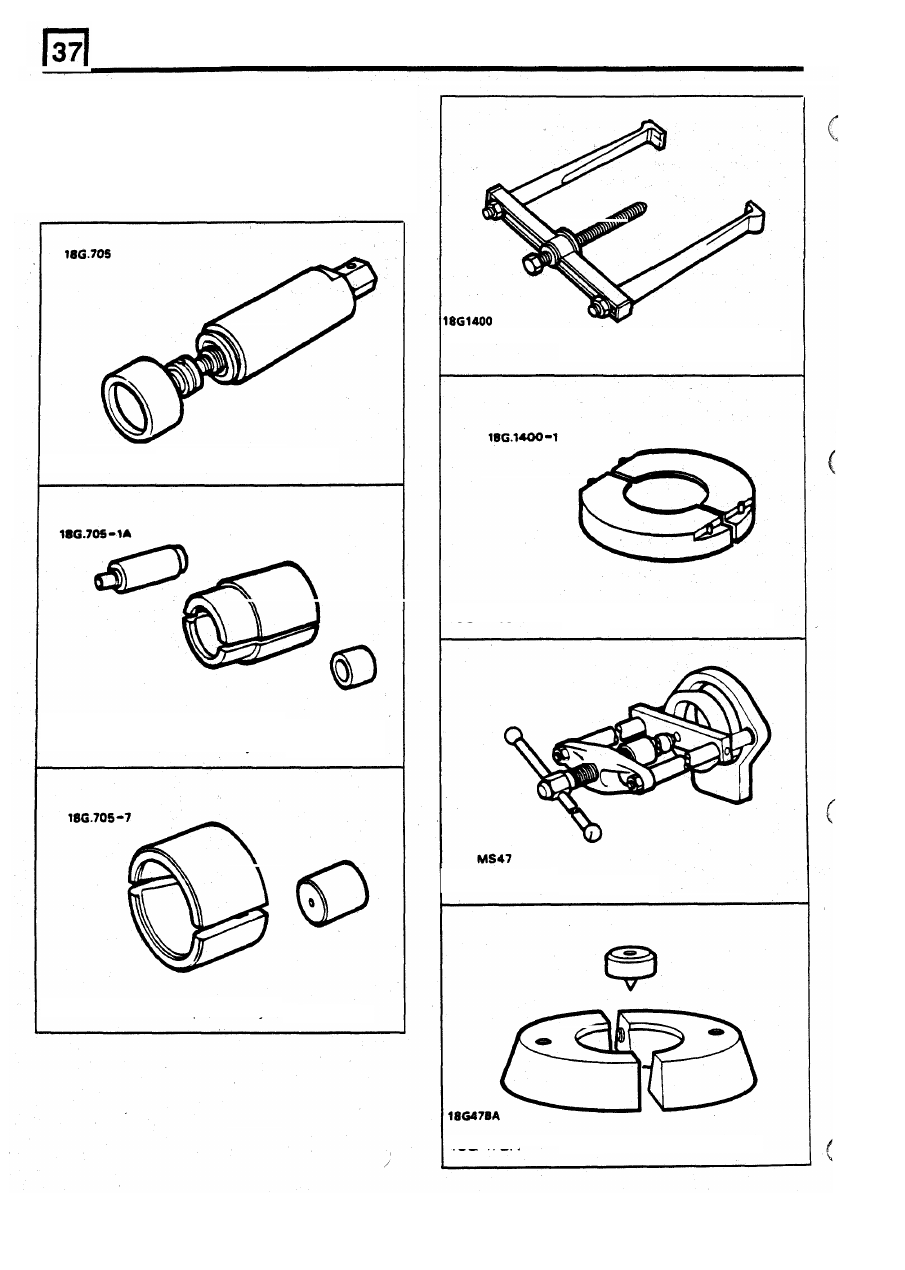

SERVICE TOOLS

NOTE:

Where  the  use

of

special  tools  is

specified,  only  these  tools  should

be

used  to

avoid  the  possibility

of

personal  injury  and

or

damage to  components.

18G 1400

Remover synchromesh hub and
gear cluster

1 8 G

7 0 5

Puller, bearing remover

18G 1400-1

Adaptor mainshaft fifth gear

18G

705-1A

Adaptor for mainshaft

oil

seal

track  and layshaft fifth gear

MS 47

Hand press

18G 705-7

Adaptor for layshaft bearings

18G 47BA

Adaptor input shaft bearing

42

REISSUED: FEB

1993

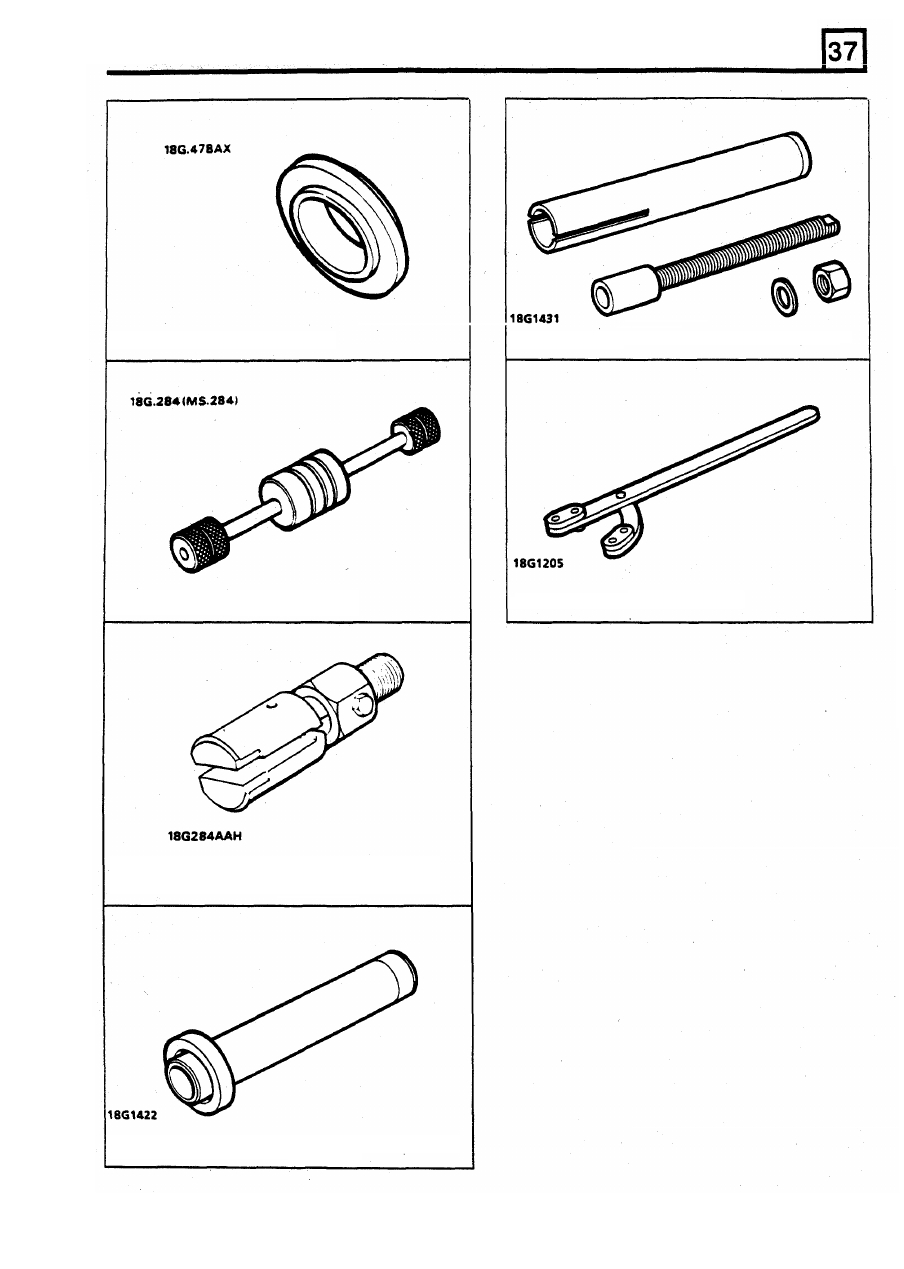

18G 47BAX

Conversion kit

18G 284

Impulse extractor

18G 284AAH

Adaptor for  input shaft pilot
bearing track

18G 1422

Mainshaft rear oil seal replacer

LT77S MANUAL GEARBOX

18G 1431

Mainshaft rear oil seal replacer

18G 1205

Flange holder

REISSUED:

FEB

1993

43

LT77S

MANUAL GEARBOX

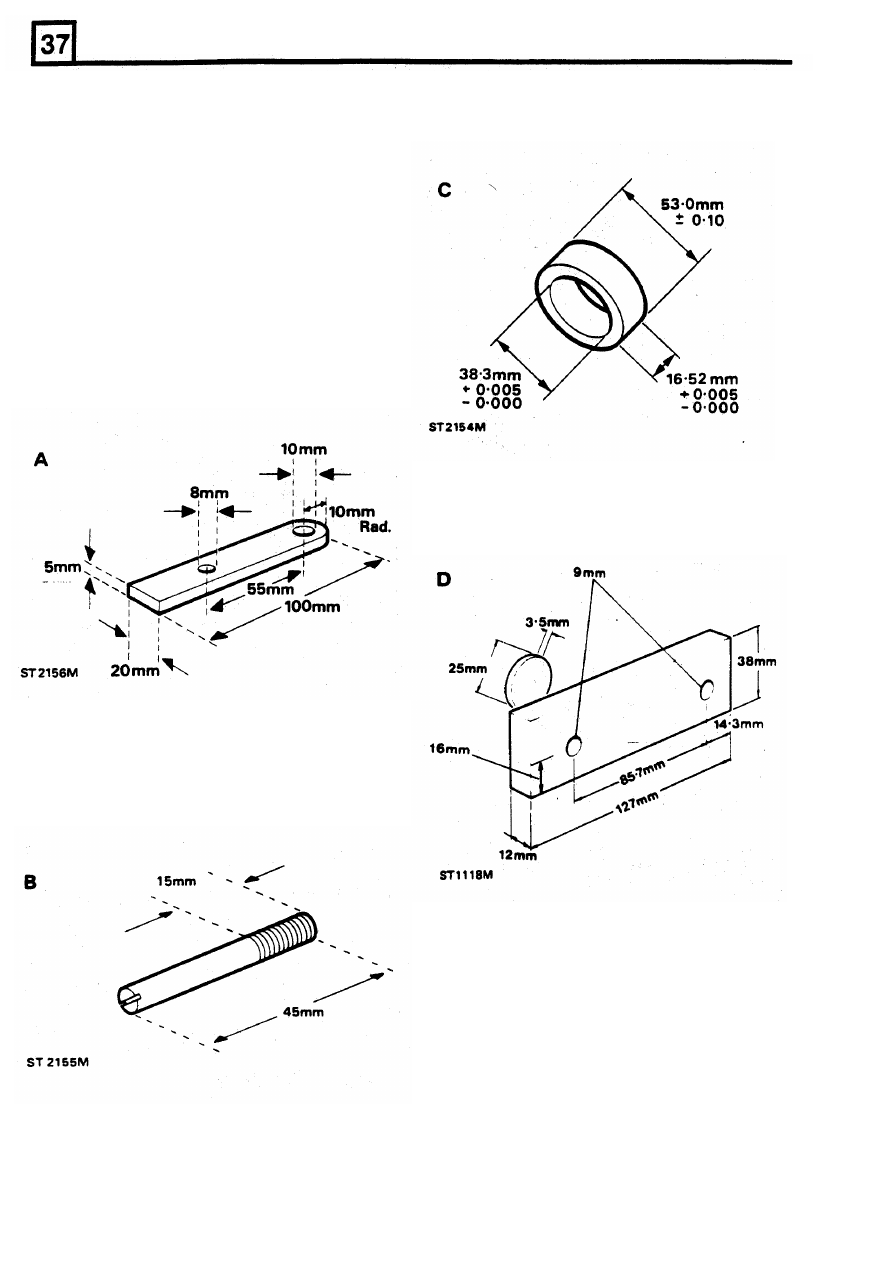

LOCALLY MANUFACTURED TOOLS

Tool  'C'.  Mild  steel  dummy  centre  bearing  for  the

In addition  to the special  service tools,  the following

tools  can  be  locally  made  to  assist  the  dismantling
and  assembly  of  the  gearbox.  The  overhaul
procedure is  based upon  the assumption that these
tools are available.

Tool 'A'.  Dual purpose tool.  Reverse shaft retainer to
prevent  the  shaft  falling  out  when  the  gearbox  in
inverted.  Also,  a  layshaft  fifth  gear  retainer  to  hold
the  fifth  gear  whilst  releasing  stake  nut.  Use  5mm
mild  steel  to  manufacture  the  tool.  When  using  the

tool for the layshaft nut, a suitable spacer is required
20mm  diameter  23mm  long,  with  an  8mm  diameter
clearance hole.

selection of  first  gear bush.

Tool  ‘D’.  Layshaft support plate is fitted with  two  8 x
25mm  bolts  and  washers to  the  front  of  the gearbox
case.  It  also  supports  the  input  shaft  bearing  outer
track.

Tool 'B'.  Four  pilot  studs  with  an  8mm  thread  for
locating  in  the  four  counter  sunk  blind  holes

in

the

workstand.
