Defender (1993+). Manual - part 45

LT77S MANUAL GEARBOX

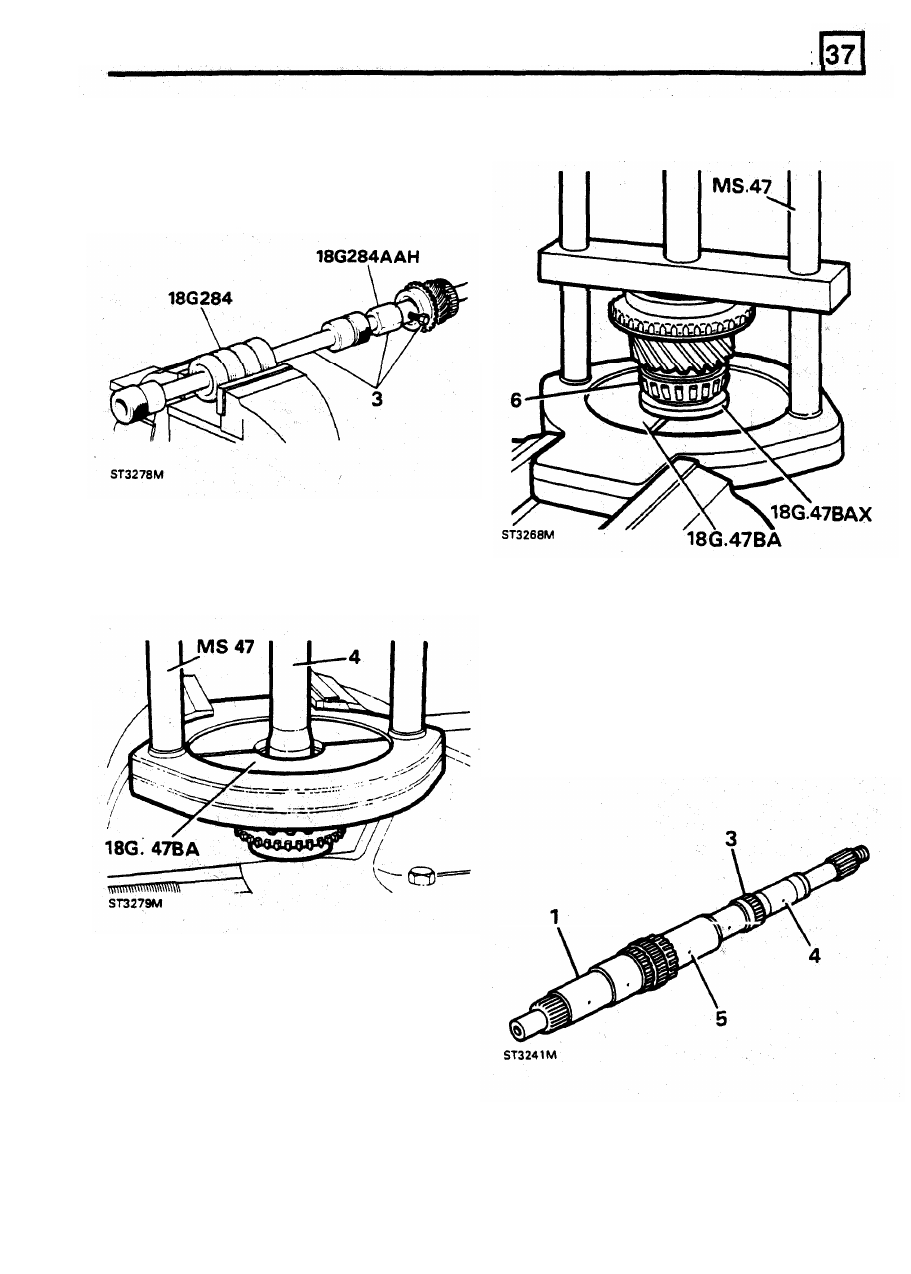

INPUT SHAFT

6.  Using  Press  MS  47,  Collets  18G  47B  and

adaptor  18G  47  BAX  fit  a new taper bearing.

1.  Examine the gear and  dog teeth  for  wear and

damage.

2.  Polish oil  seal track if necessary.
3.  Using  18G  284  AAH  and  18G  284  remove

pilot bearing track.

4.

Using  18G  47BA  and  MS  47  remove  taper
bearing.

NOTE:  Ensure  that  the  bearing  is  supported  by

the  lip inside

18G 47

BA.

MAINSHAFT

1.

Examine bearing journals for  wear  and scores.

2.  Check condition

of

circlip grooves.

3.  Examine splines for  wear  and damage.
4.

Use an air  line to check  that  the  main oil feed

from

the  pump  is  clear  and  feed  to  spigot

bearing.

5.

Check

oil

feed  holes  to  roller  bearings  are

clear.

5.

Support the shaft under MS 47 and press in a
new track.

REISSUED: FEB 1993

21

LT77S MANUAL GEARBOX

MAINSHAFT GEAR

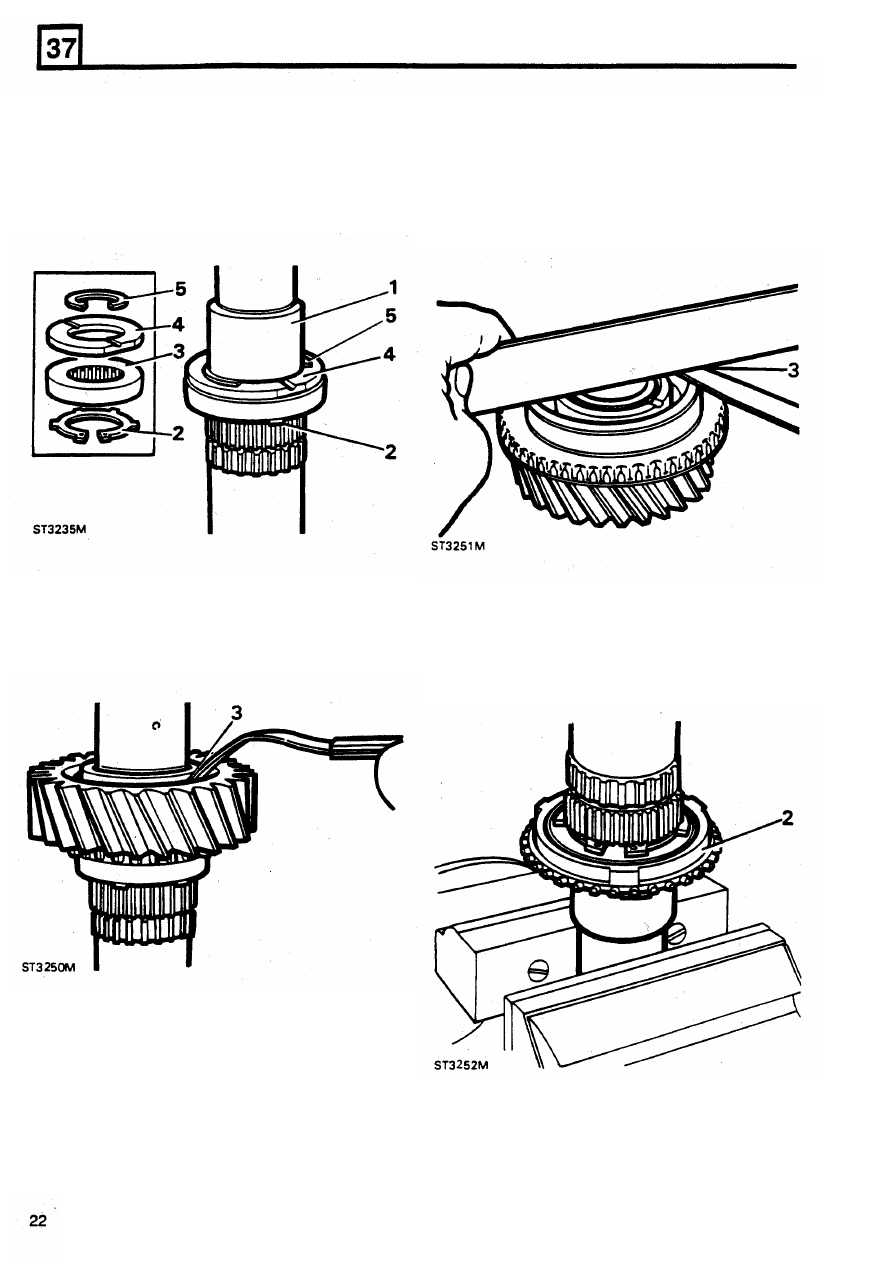

END FLOAT CHECKS

Third gear end-float.

1.

Hold mainshaft in vice front end downwards.

1.

Fit needle roller to third gear.

2.

Fit front circlip for  first-second synchromesh.

2.

Fit  third gear bush to third gear.

3.

Fit second gear cone.

3.  Place  gear  on  flat  surface,  bush  flange

4.

Fit spacer.

downwards,  and  with  a  straight  edge  across

5.

Fit snap ring.

gear  check  clearance  between  straight  edge
and gear. Not to exceed

0,20

(0.008in).

Second gear end-float.

First gear

bush end-float.

1.

Fit needle roller and second gear.

2.

Fit third gear  bush.

1.

Invert mainshaft rear end uppermost.

2.

Fit inner and outer  second gear  baulk rings.

3.  Check  clearance  between  second  gear  and

bush flange. Not to exceed

0,20

(0.008in).

4.

Remove above components.

REISSUED: FEB 1993

LT77S MANUAL GEARBOX

3.

Fit  first-second synchromesh hub, fork  groove

8.

Fit first  gear bush.

4.

Fit circlip.

10.  Fit circlip.

uppermost.

9.

Fit dummy  bearing.

11.

Check

clearance between dummy bearing and

bush.  Not to  exceed 0,75mm (0.003in).

12.  Remove circlip, dummy bearing and bush.

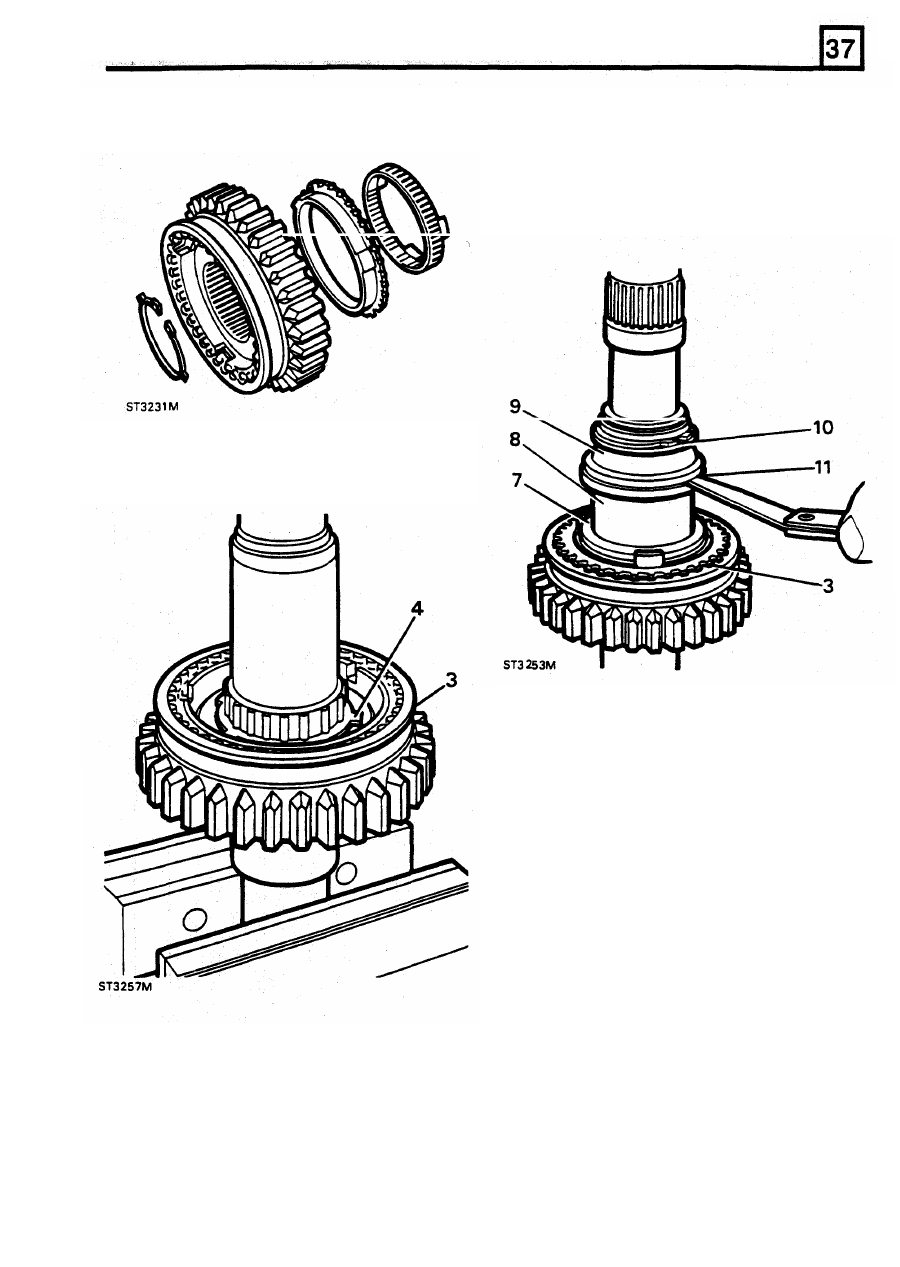

First-second synchromesh assembly

Selective first gear bush

Part

number

Thickness

FTC2005

30,905/30,955

FTC2006

30,955/31,005

FTC2007

31,005/31,055

FTC2008

31,055/31,105

FTC2009

31,105/31,155

Check first gear to bush end-float.

1.  Fit roller bearing and bush to first gear.

2.

Place  bush  flange  side  downwards  on  a
raised block on  a flat  surface.

NOTE:  the  block  should  be  approximately  the
same  diameter  as  the  bush  flange

so

that  the

gear  is  suspended and  does not  rest

on

the  flat

5.

Fit first  gear  inner and outer baulk ring.

6.

Fit cone.

7.  Fit spacer.

surface.

REISSUED:

FEB

1993

23

LT77S

MANUAL GEARBOX

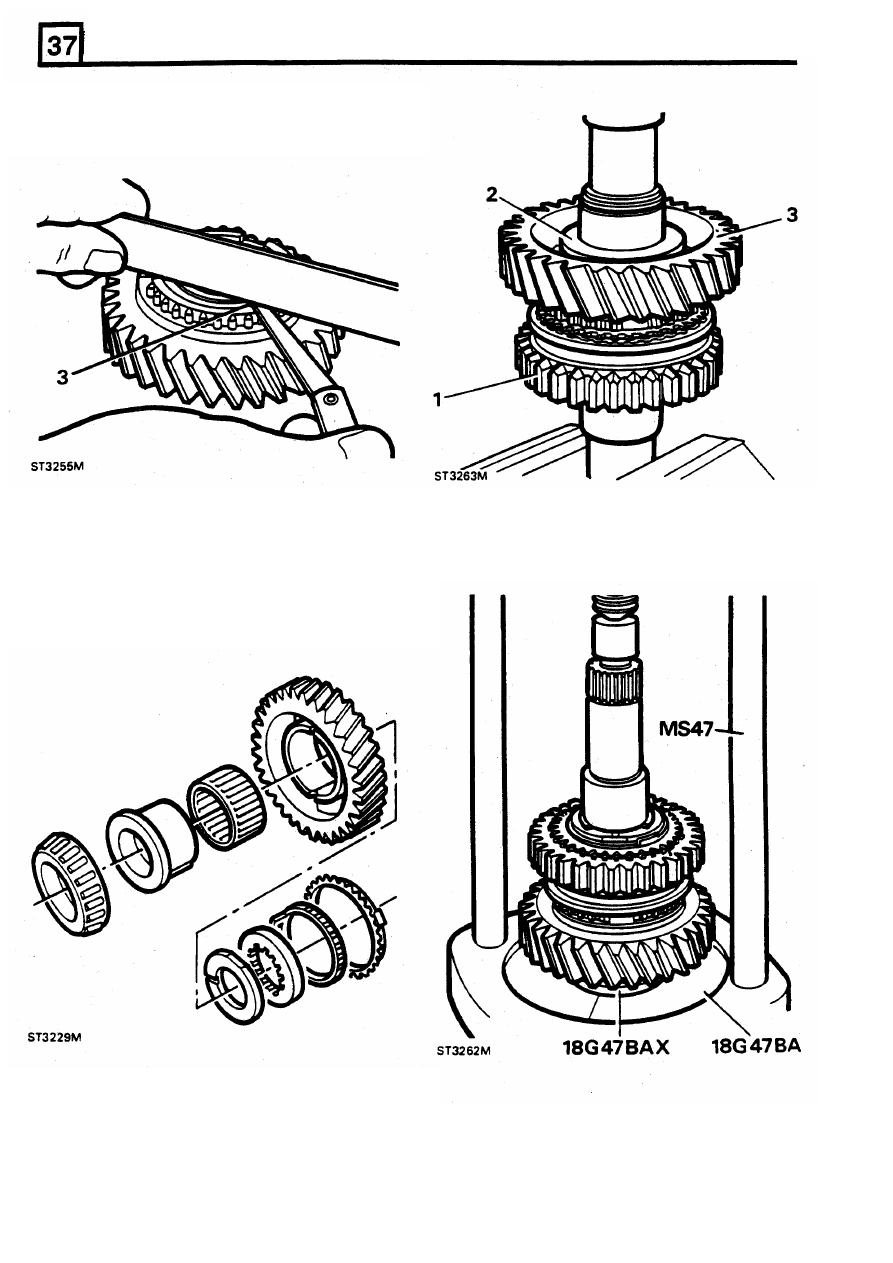

3.

Place  straight  edge  across  gear  and  check

clearance between gear  and  straight edge. Not

to

exceed 0,20mm (0.008in).

ASSEMBLING  MAINSHAFT

4.  Fit  the  taper  bearing  to  mainshaft  using  MS

47,  collets  18G  47  BA  and  adaptor  18G  47

1.

With  the  first-second  synchromesh  hub  and

BAX.

spacer

in

position, assemble  the  rear  end

of

the shaft.

2.

Fit the roller bearing and bush to first gear.

3 .   Fit first  gear to mainshaft.

First gear assembly

24
