Defender (1993+). Manual - part 44

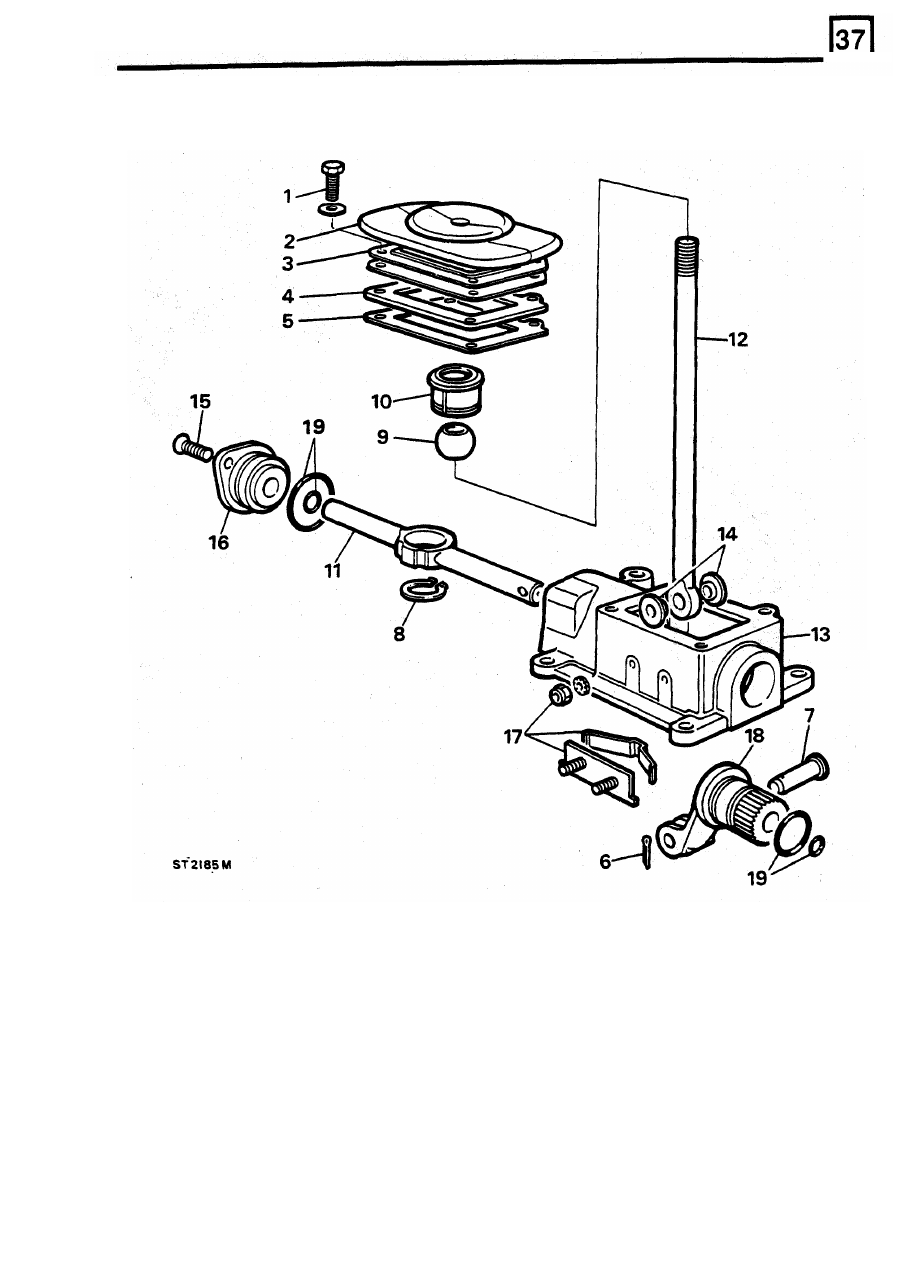

LT77S MANUAL

GEARBOX

GEAR

SELECTOR

HOUSING

-

TRANSFER

GEARBOX

1.  Gaiter  retaining  Screw  -  4 off.

11.  Cross  shaft.

2.  Gaiter.

12.  Gear lever.

3.

Gaiter  support  plate.

13.  Gear  change  housing.

4.  Gate  plate.

14.  Non-metallic  bushes.

5.  Gasket.

15.  Counter  sunk  screws.

6.  Split  pin.

16.  End  cover.

7.  Clevis  pin.

17.  Detent  spring  and  plate.

8.  Circlip  retaining  Nylon  seat.

18.  Selector  fork.

9.  Gear  lever  ball.

19.  "O”  rings.

10.  Nylon  seat.

17

REISSUED:

FEB

1993

LT77S

MANUAL GEARBOX

SYNCHROMESH

ASSEMBLIES

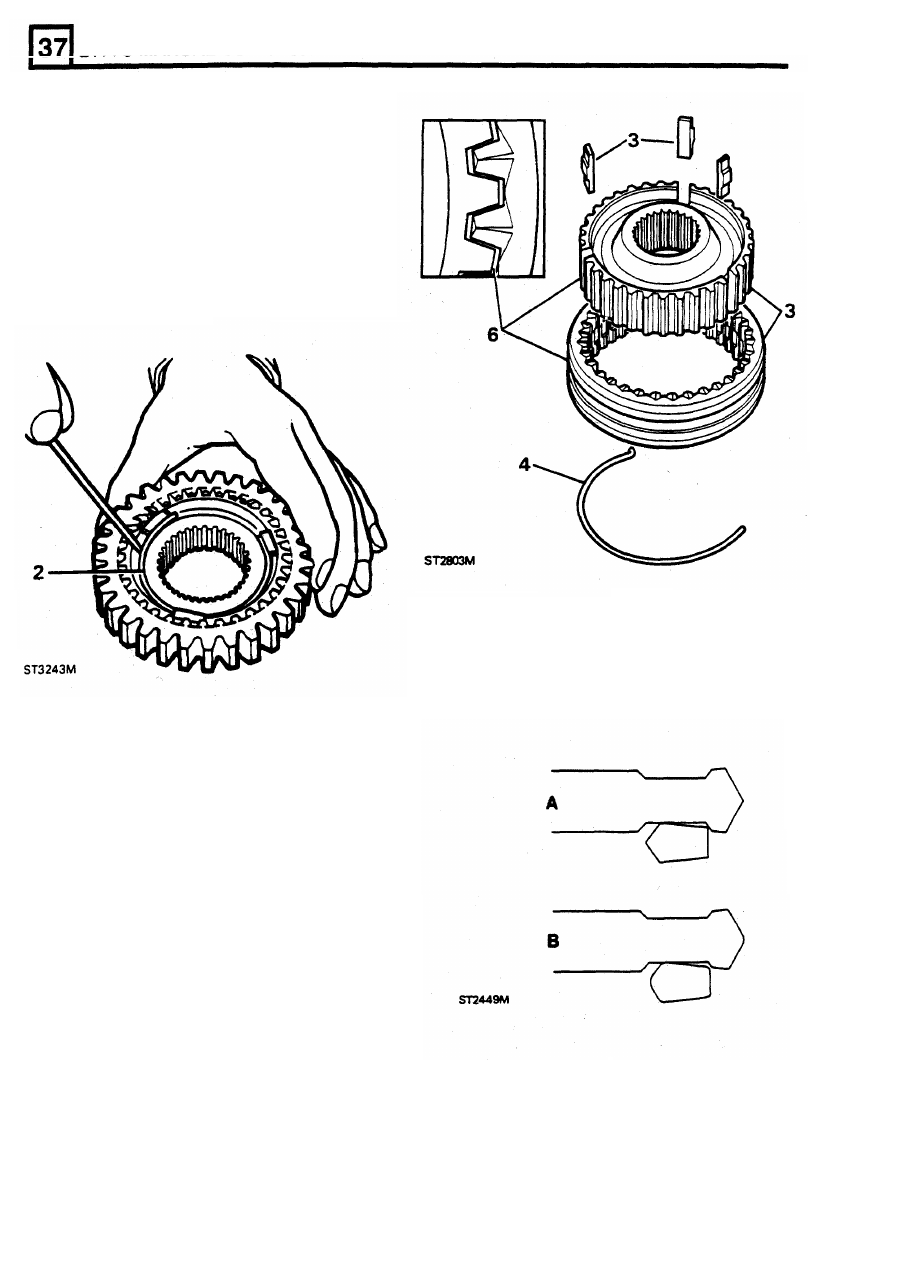

Third-fourth and fifth gear synchromesh.

NOTE:  The  above  assemblies  are  the  same

except that  fifth  gear synchromesh has a retainer
plate.

1.  Mark  relationship of inner and outer members.

2.  Remove  wire  clip  from  both  sides  of

assembly.

7.  Examine  the  dog  teeth  on  all  gears  for  wear

and damage.

NOTE:

Example

"A"

shows  a  tooth  in  good

condition.  Example

"B"

shows  the  rounded

corners of  a worn tooth.

3.  Remove  slippers  and  separate  the  two

members.

4.  Examine  all  parts  for  damage  and  wear

including wire clips for tension.

5.  Check  no  radial  movement  exists  between

inner members and mainshaft splines.  (except
fifth gear synchromesh).

6.  Examine inner and outer splines for wear.

18

REISSUED: FEB 1993

LT77S MANUAL GEARBOX

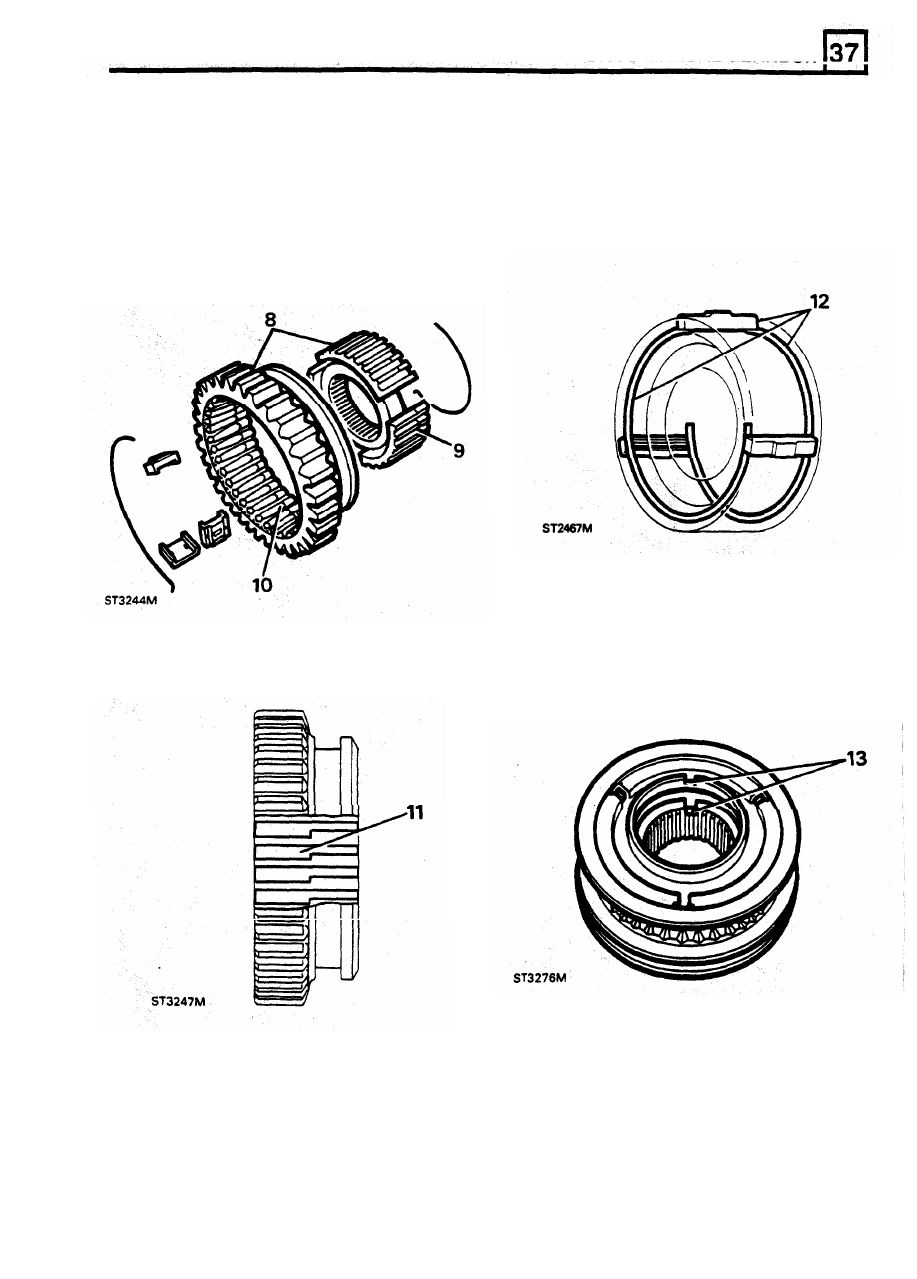

First-second  synchromesh

12.  Fit  the  slippers and  secure  with  a s

side of the synchromesh.

8.  Repeat  instructions  1  to  6  for  third-fourth

synchromesh.

NOTE:

The  hooked  end  of  each  spring  must

9.

Examine step in each of  outer  splines.

locate

in  the  same  slipper  with  the  free  ends

10.  Check  that  the  step  on  both  sides  of  the

running  i n   opposite  directions  and  resting

internal splines are sharp not rounded.

against the remaining slippers.

NOTE:  This  applies  only  to  splines  on  selector
groove side of  member.

13.  Assemble

third-fourth

and

fifth

gear

synchromesh components as in instruction 12.

NOTE:

The  back  plate  for  fifth  gear  is  fitted  to

the  rear  of  the  assembly  with  the  single  tag

locating in

a slot

in

the inner member.

11.

Fit  inner  member

to  outer

so

that

the  wide

splines  of  inner  member  are  under  the  spur
gear teeth.

REISSUED:

FEB

1993

19

LT77S

MANUAL

GEARBOX

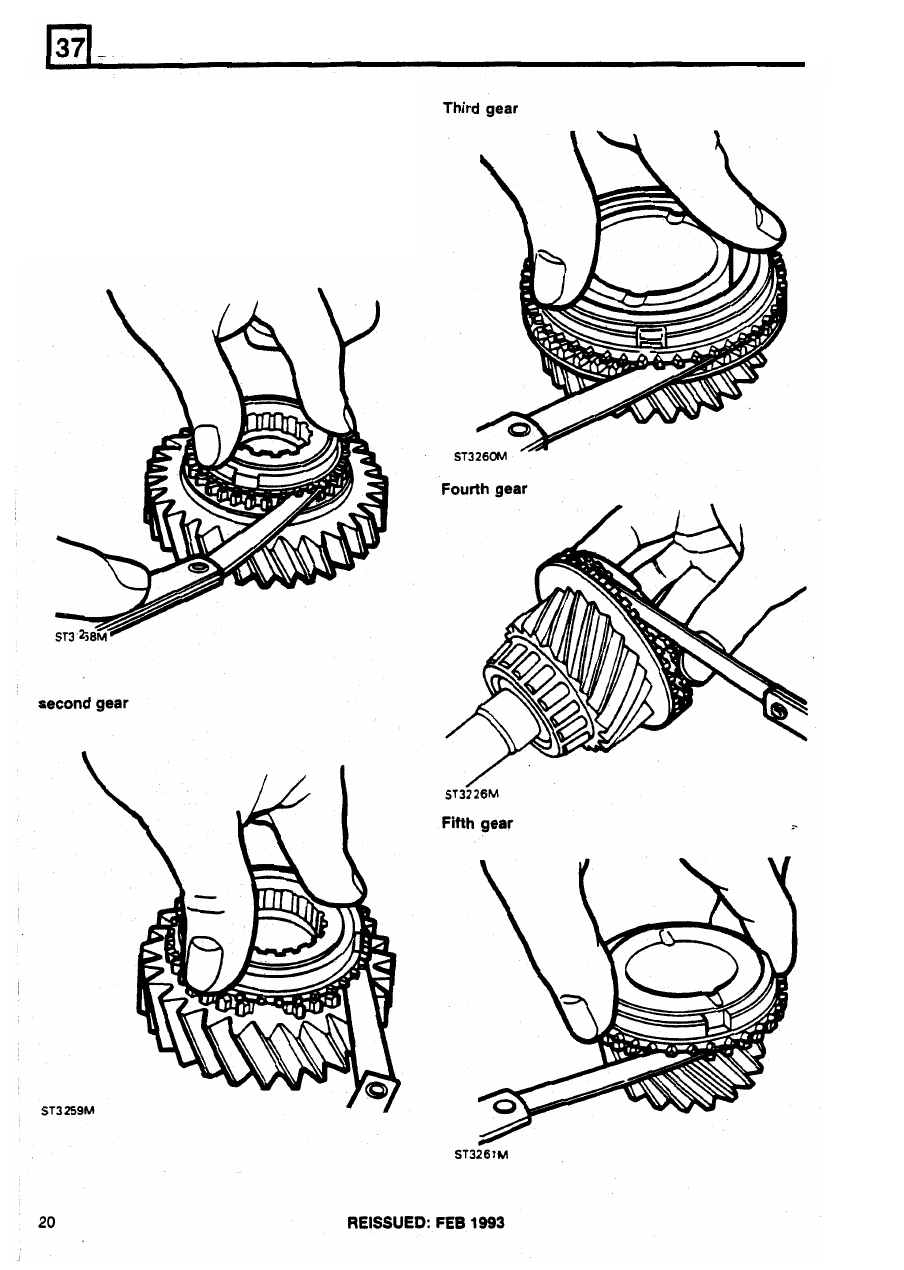

CHECKING

BAULK

RING

CLEARANCES

Check  clearance

of  all  baulk  rings  and  gears  by

pressing  the  baulk  ring  against  the  gear  and
measuring  the  gap,  The  minimum clearance  should
be 0,38mm (0.015in).

First gear
