LT77S MANUAL

GEARBOX

REMOVE  LT77S MANUAL  GEARBOX  AND

LT230

11.

Release the air  filter

hose

at

filter.

TRANSFER BOX

12.

Raise the ramp.

13.

Remove the  eight  nuts and  bolts securing the

WARNING:  Where  the  use

of  a  transmission

chassis  cross  member  and  using  a  suitable

hoist  is  necessary,

it

is  absolutely  essential  to

means  of  spreading  the  chassis,  remove  the

follow

the

manufacturers'  instructions to  ensure

cross member.

safe and effective use of the equipment.

14.  Place

a  suitable  container  under  the

transmission,  remove  the  three  drain  plugs,
allow the oil to  drain and refit the  plugs. Clean
filter  on  the  extension  housing  plug  before
refitting.

15.

Remove  the  intermediate  exhaust  pipe  and
silencer  section as

follows:

(a)  Release the  connection to  the  front  pipe

at  the flange.

(b)  Release the connection

to

the rear  section

at  the  flange  immediately  behind  the
silencer.

(c)  Remove the

'U'  bolt

retaining the  pipe  to

the bracket attached

to

the transfer  box.

16.

Mark  the  flanges  for

reassembly  and

disconnect  the  front  propeller  shaft  from  the
transfer box.

17.

Similarly, disconnect the rear propeller shaft.

18.

Disconnect  the  speedometer  cable  from  the
rear

of the transfer  box.

19.

Disconnect  the  handbrake  inner  cable  by
removing the split  pin and clevis pin.

20.  Slacken  the  retaining  nuts  and  release  the

handbrake outer cable from the bracket.

21.

Remove the two  bolts and withdraw the  clutch

slave cylinder from the bell housing.

22.

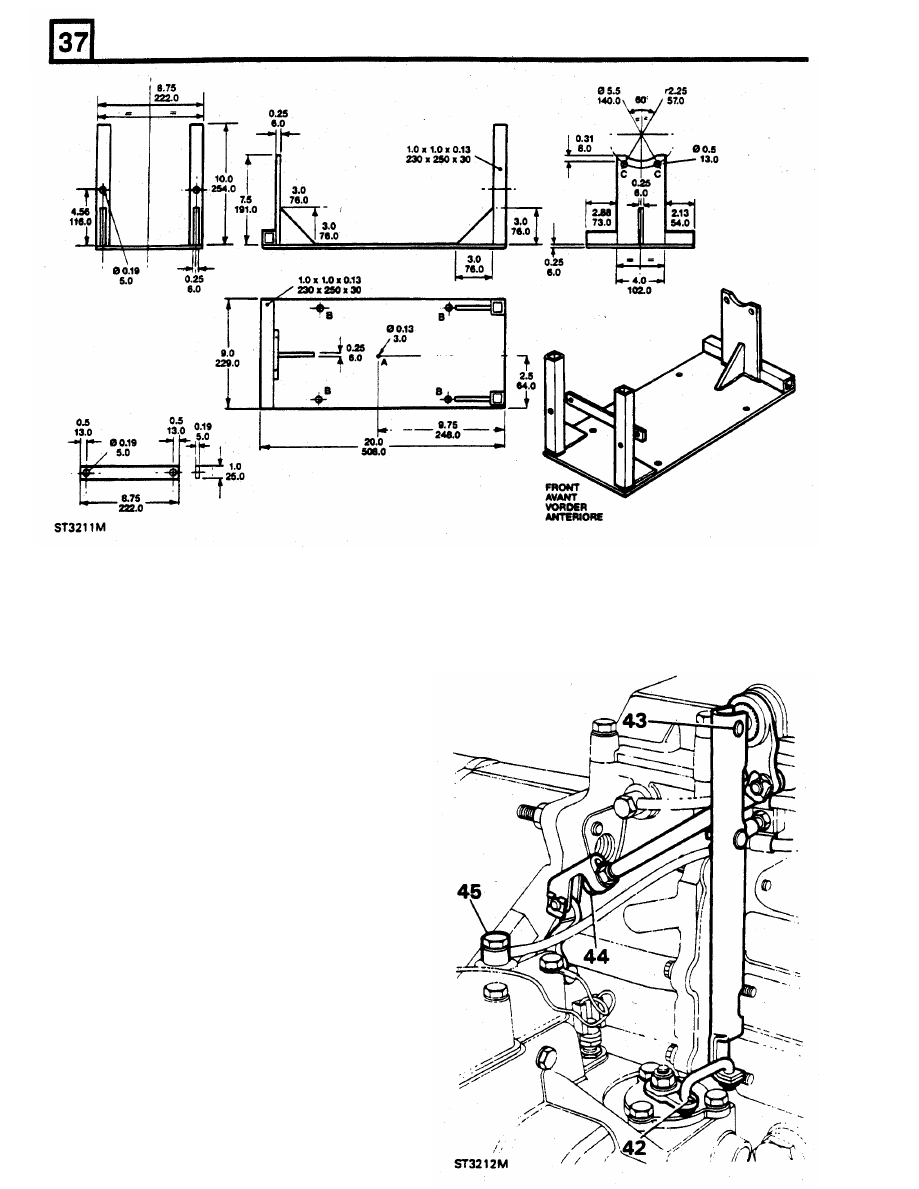

Manufacture a cradle

to

the  dimensions given

in the  drawing and  attach it

to

a transmission

hoist.

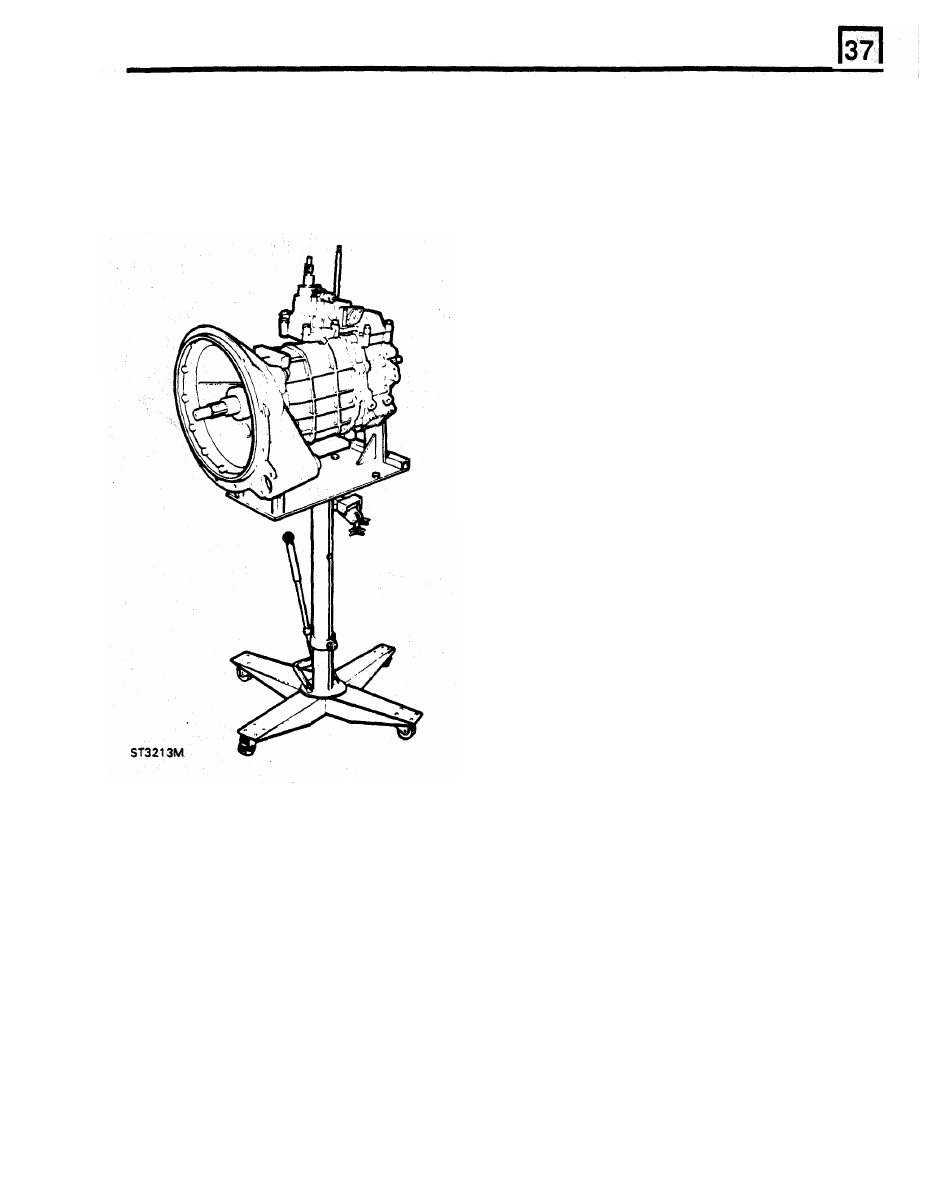

To  achieve  balance of  the transmission

unit  when  mounted on the  transmission hoist,

it

is essential that  point A  is  situated over  the

centre

of  the  lifting hoist ram. Drill fixing holes

1.

Install the vehicle on a ramp.

B

to  suit  hoist  table.  Secure  the  transmission

2.  Disconnect the battery.

unit to the lifting bracket at  point

C,

by  means

3.  Remove the gear lever knob.

of  the  lower  bolts  retaining  the  transfer

4.

Remove  the  transfer  and  differential  lock

gearbox rear cover.

knob.

23.

Remove the bottom

two

bolts

from the transfer

5.  Remove the gear lever cover.

box  rear  cover  and  use  them

to

attach  the

6.  Remove  the

10

mm  Nyloc  nut  and  plain

rear  end  of  the  cradle  to  the  transfer  box.

washer.  Mark the gear  lever spline setting and

Ensure  that  the  tube  in  the  centre

of  the

detach  the  gear  lever  and  gaiter  from  the

cradle  locates  over  the  extension  housing

splined lower gear lever.

drain plug.

7.

Select  high  range  to  prevent  the  transfer

24.  Raise the hoist just  enough to take the weight

gearbox  selector  lever  fouling the tunnel when

of  the transmission.

removing the gearbox.

25.  Remove the  three  nuts  and  bolts securing the

8.

Remove the bonnet.

transfer  box  LH  and

R  H  mounting  brackets

9.

Remove the  nuts  and  bolts  retaining  the  fan

to

the chassis.

Cowl  to  the  engine  and  move  the  cowling

26.

Remove the  nuts retaining the  brackets to

the

forward, clear of  the engine.

speedometer  cable,  and starter motor  harness
from clips at  rear of  the engine.

mounting rubbers and remove the brackets.

10.  Release the  transmission  breather  pipes,

27.

Lower  the  hoist  sufficiently  to  allow  the

transfer  lever  to  clear  the  transmission tunnel
aperture.

28.  Disconnect  the  four-wheel  drive  indicator

electrical lead (bullet connection).

LT77S MANUAL

GEARBOX

MATERIAL AND WELDING SPECIFICATION

Steel Plate

Tube

BS

4848 (Part 2)

BS 1449 (Grade 4 or

14)

Arc Welding

BS 5135

operating rod.

29.  Remove  the  cleat  retaining  the  reverse  light

40.

Remove the breather pipes.

switch  wires  from  the

RH

side  of  the

gearbox.

30.  Disconnect  the  wire  from  the  reverse  light

switch  situated  at  the top  rear

of

the  selector

housing and move the  harness away from the

transmission.

31.  Support  the  engine  under  the  sump  with  a

jack,  placing timber  between

the

jack  pad and

sump.

32.  Remove the eleven bell housing nuts.
33.  Withdraw  the  transmission whilst  ensuring  all

connections  to  the  engine  and  chassis  are

released.

Separating the transfer

box

from gearbox

34.

Remove  the  transmission  assembly  from  the
hoist  and  cradle  and  install  it  safely  on  a
bench.

35.

Remove  the  four  bolts  securing  the  transfer
gear  change  housing  to  the  remote  gear
change housing.

36.

Remove the

two

bolts retaining the cross shaft

lever pivot bracket to the extension housing.

37.

Release  the  connecting  link  from  the

differential

lock

lever.

38.

Disconnect  the  pivot  arm  from  the  high/low

shaft.

39

Remove  the  lower  lockout  from  the  high/low

LT77S MANUAL GEARBOX

41.  Hoist  the  transfer  box  into  position  ensuring

that  the  loose  upper  dowel  is  fitted,  Assemble

to

the

main  gearbox  extension  housing  and

secure with the four  bolts and

two

nuts.

42.  Reverse instructions

37  to 40.

59.

Check  that  the  three  drain plugs  are  tight  and
remove  the  main  gearbox  and  transfer  box
filler  level  plugs.  Fill the  main gearbox  with a
recommended

oil  until

it

begins to  run  out  of

the  filler  level  hole.  Fit  and  tighten  the  filler
plug. Similarly remove the transfer  filler  level

plug and inject a recommended  oil  until  it  runs

out  of  the  filler  hole.  Apply  Hylosil  to  the

43.  Fit the cradle

to

the transmission hoist and the

threads and fit the plug  and  wipe  away  any

transmission

to  the  cradle  as  described  in

surplus oil.

instruction 23.  Smear  Hylomar on  bell  housing

60.  Line  up  the  marks  and

fit

the  front  and  rear

face mating with engine.

propeller shafts to  the transfer  box.

44.  Locate  the  gear  lever  temporarily  and  select

61.  Fit the exhaust system, and  evenly tighten the

any  gear  in  the  main  gearbox

to

facilitate

flange  nuts  and  bolts.  Fit  the

'U'

bolt  and

entry of  the primary shaft.

secure

to

the bracket.

45.  Position  and  raise  hoist  and

fit

the

62.  Expand  the  chassis  side  members,  fit  the

transmission

to

the  engine  whilst  keeping

cross  member  and  secure  with  the  eight  nuts

wires  and pipes clear to  prevent trapping.

46.  Secure the transmission

to

the engine with the

eleven nuts,  noting that the top RH nut holds
a

clip for

the speedometer  cable.

47.  Position  the  reverse

light

wires

to

the

RH

side  of  the  main  gearbox  and  secure  with  a
cleat

to

the breather pipes.

67.

Fit

main

gear  lever  gaiter  and  lever,

to

48.  Connect the  reverse light wire

to

the  switch  at

previously marked  spline setting.  Secure with

the top rear  of  the selector housing.

the

10

mm  'Nyloc'  nut  (with plain  washer)

to

49,  Connect  the  differential  lock  indicator  wires

the correct torque.

(bullet connection).

68.

Fit  the  cover  to  both  gear  levers  and  the

50.

Raise  the  transmission

to

line-up  with  the

knobs.

engine  and  ensure  that  the  transfer  lever
clears the tunnel aperture.

51.  Fit  the  transfer  box  LH  and  RH  mounting

brackets but only part ially tighten the securing
nuts and bolts.

52.

Loosely

fit the rubber mounting nuts and lower

the  transmission

onto

the  mountings.  Fully

tighten all the securing nuts and bolts.

53.

Remove  the  supporting  jack  from  under  the

engine sump.

54.

Remove  the

two

bolts securing the  cradle

to

the  transfer

box  and  remove  the  cradle  and

hoist.

55.

Refit  the  two  bolts  using  Loctite  290  on  the

threads and note that the

L H bolt holds a clip

for  the speedometer cable.

56.  Fit  the  slave  cylinder  using  Hylosil

on

the

gasket  and  tighten the  two  bolts evenly  to  22
to 28  Nm.

57.  Fit  the  handbrake cable  using a  new  split  pin

to secure the clevis pin. Grease the clevis and
tighten the outer cable lock nuts.

58.  Connect the speedometer cable.

Fitting main gearbox and transfer box to engine

64.  Clip  the  breather  pipes,  speedometer  cable

and starter  motor harness

to

rear

of

engine.

65.  Fit the fan cowl.
66.  Fit the bonnet.

and bolts (four each side).

63.  Fit the heater pipe clamp.

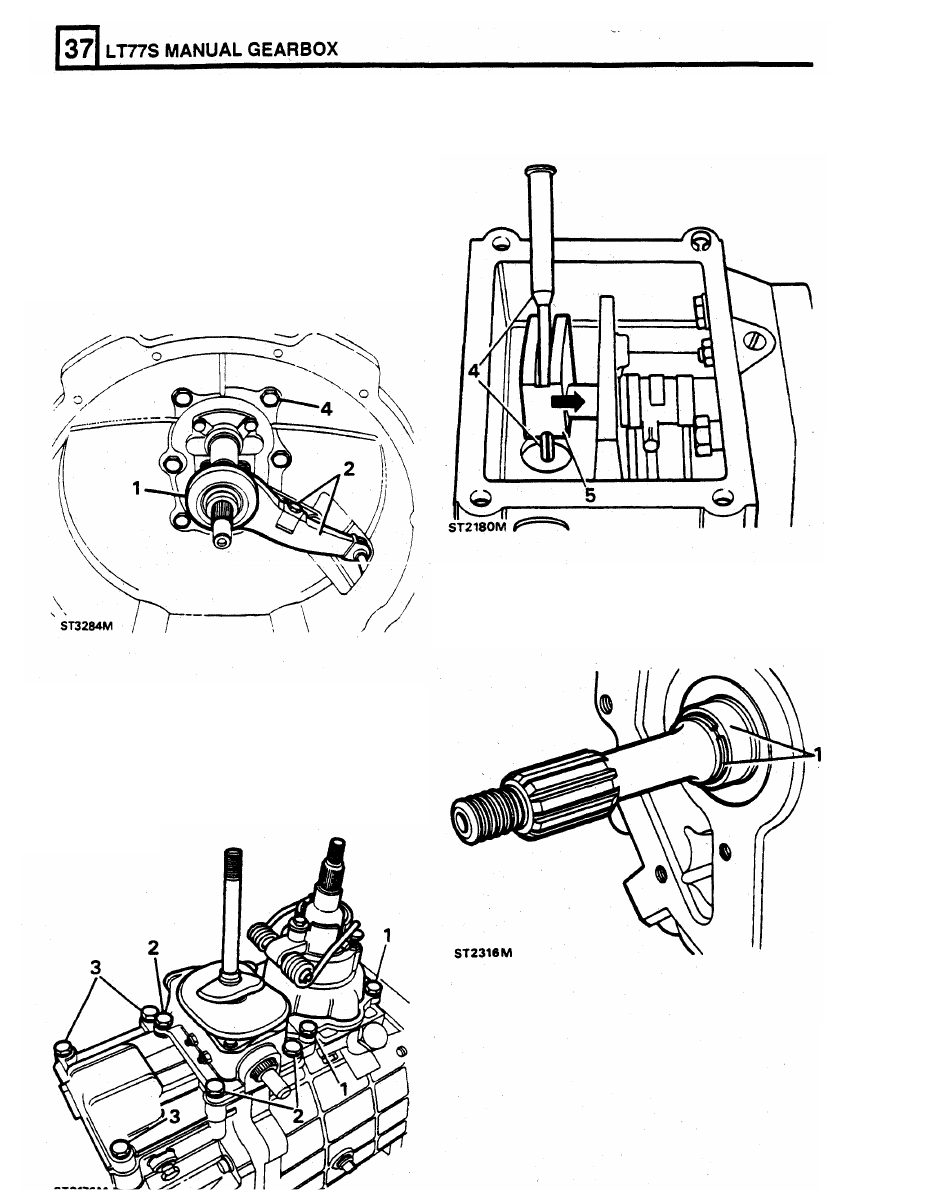

DISMANTLE

Bell

housing

1.

Remove clutch release bearing.

2.  Remove  screw  and  spring  clip  and  remove

release lever.

3.

Remove "C" clip from pivot post.

4.

Remove

six

bolts and bell housing.

EXTENSION HOUSING

1.

Remove snap ring retaining oil seal collar.

GEAR  SELECTOR  HOUSING

1.

Remove four  bolts and  remove main  gearbox

selector housing.

2.

Remove transfer  box  housing.

3.  Remove  remaining

bolts  and  remove  remote

housing.

4.

Drive out  quadrant roll pin.

5.

Move  selector  shaft  forward  to  remove

quadrant.
