Defender Electric Diagrams. Manual - part 239

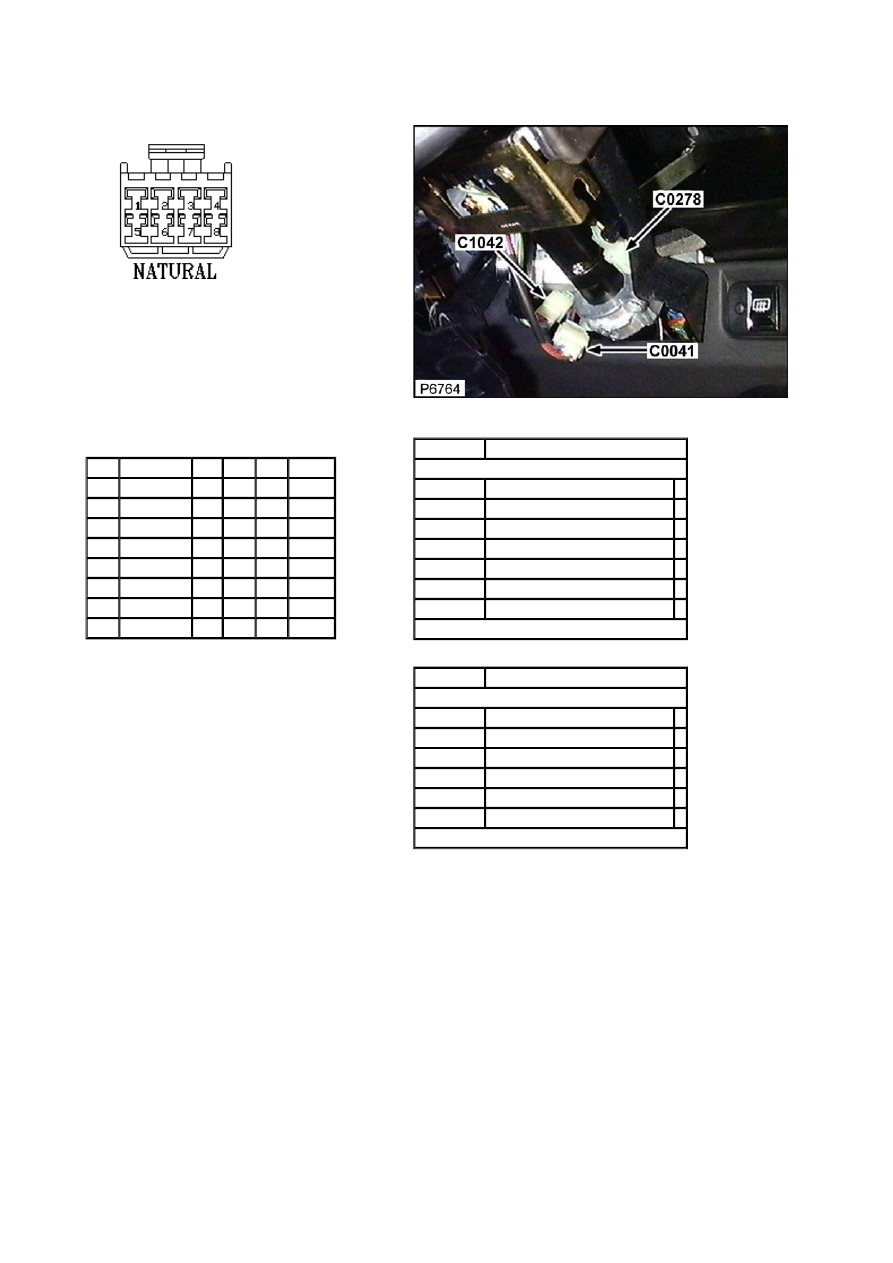

Connector: C1042

Description: Switch-Horn/Dim dip

Location: Behind steering column cowl





Part No.:

AFU3574



Colour: NATURAL

Cavities: 8WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

YPL10002

2.0D U

765R C0282R

2

AFU3572

0.5D GW

200R C0287

3

YPL10002

1.5D LGN 200R C0096

4

AFU3572

0.5D GR

200R C0287

5

YPL10002

2.0D UW

200R C0581R

6

YPL10002

1.5D UR

765R C0048

7

YPL10002

1.5D NP

200R C0572

8

YPL10002

1.5D PB

200R C0287

Service Repair Kits







CSA

1.50- 2.00 CSA

Cavities: 1,3,5-8

VDK500010 SRK ITEM GENERAL

1

YMI000310

SRK ITEM DS090 FAMILY 2.0CSA 1

YPQ000110 SRK ITEM

1

YQD000210 SRK ITEM R/B

1

YRV000050 SRK ITEM PIDG BLUE

1

YRW000390 SRK ITEM

1

YRW500010 SRK ITEM

1

VUB001670



CSA

0.20- 0.50 CSA

Cavities: 2,4

YMI000280

SRK ITEM DS090 FAMILY 1.5CSA 1

YPQ000100 SRK ITEM

1

YQD000210 SRK ITEM R/B

1

YRV000040 SRK ITEM PIDG RED

1

YRW000390 SRK ITEM

1

YRW500010 SRK ITEM

1

VUB001640



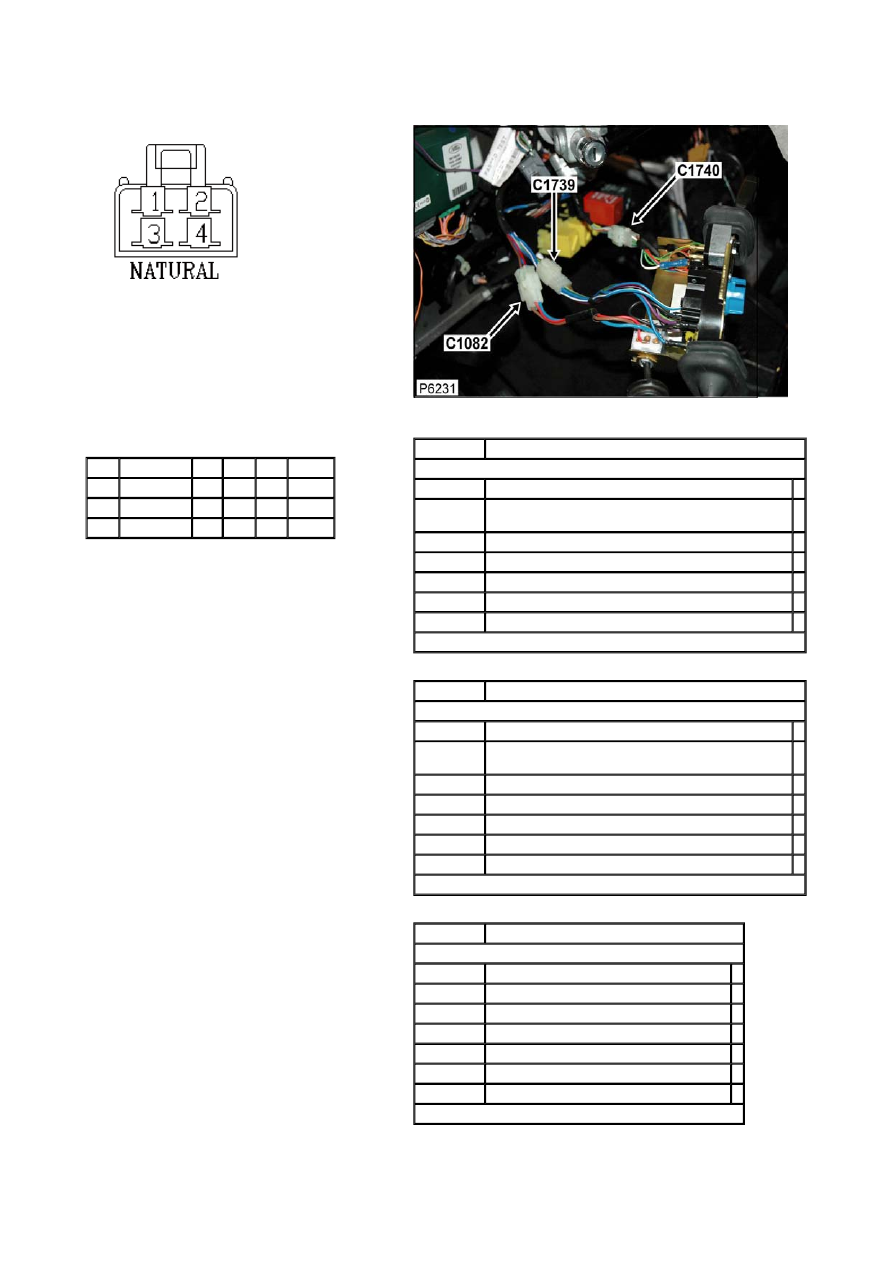

Connector: C1082

Description: Lighting control switch

Location: Underside of steering column





Part No.:

AFU3855



Colour: NATURAL

Cavities: 4WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

AFU3725

3.0D NU

139L C0571

2

AFU3567

1.5D R

139L C0581L

4

AFU3725

2.5D U

139L C0282L

Service Repair Kits










CSA

1.75- 3.00 CSA

Cavities: 1,4

VDK500010 SRK ITEM GENERAL

1

YMI000420

SRK ITEM ETN250/HM250/250 SEALED FAMILY
3.0CSA

1

YPQ000120 SRK ITEM

1

YQD000220 SRK ITEM Y

1

YRV000060 SRK ITEM PIDG YELLOW

1

YRW000390 SRK ITEM

1

YRW500010 SRK ITEM

1

VUB001780

CSA

1.75- 3.00 CSA

Cavities: 1,4

VDK500010 SRK ITEM GENERAL

1

YMI000430

SRK ITEM ETN250/HM250/250 SEALED FAMILY
2.5CSA

1

YPQ000110 SRK ITEM

1

YQD000210 SRK ITEM R/B

1

YRV000050 SRK ITEM PIDG BLUE

1

YRW000390 SRK ITEM

1

YRW500010 SRK ITEM

1

VUB001790

CSA

0.75- 1.50 CSA

Cavities: 2

VDK500010 SRK ITEM GENERAL

1

YMI000410

SRK ITEM ETN250 FAMILY 1.5CSA SEALED 1

YPQ000100 SRK ITEM

1

YQD000210 SRK ITEM R/B

1

YRV000040 SRK ITEM PIDG RED

1

YRW000390 SRK ITEM

1

YRW500010 SRK ITEM

1

VUB001770

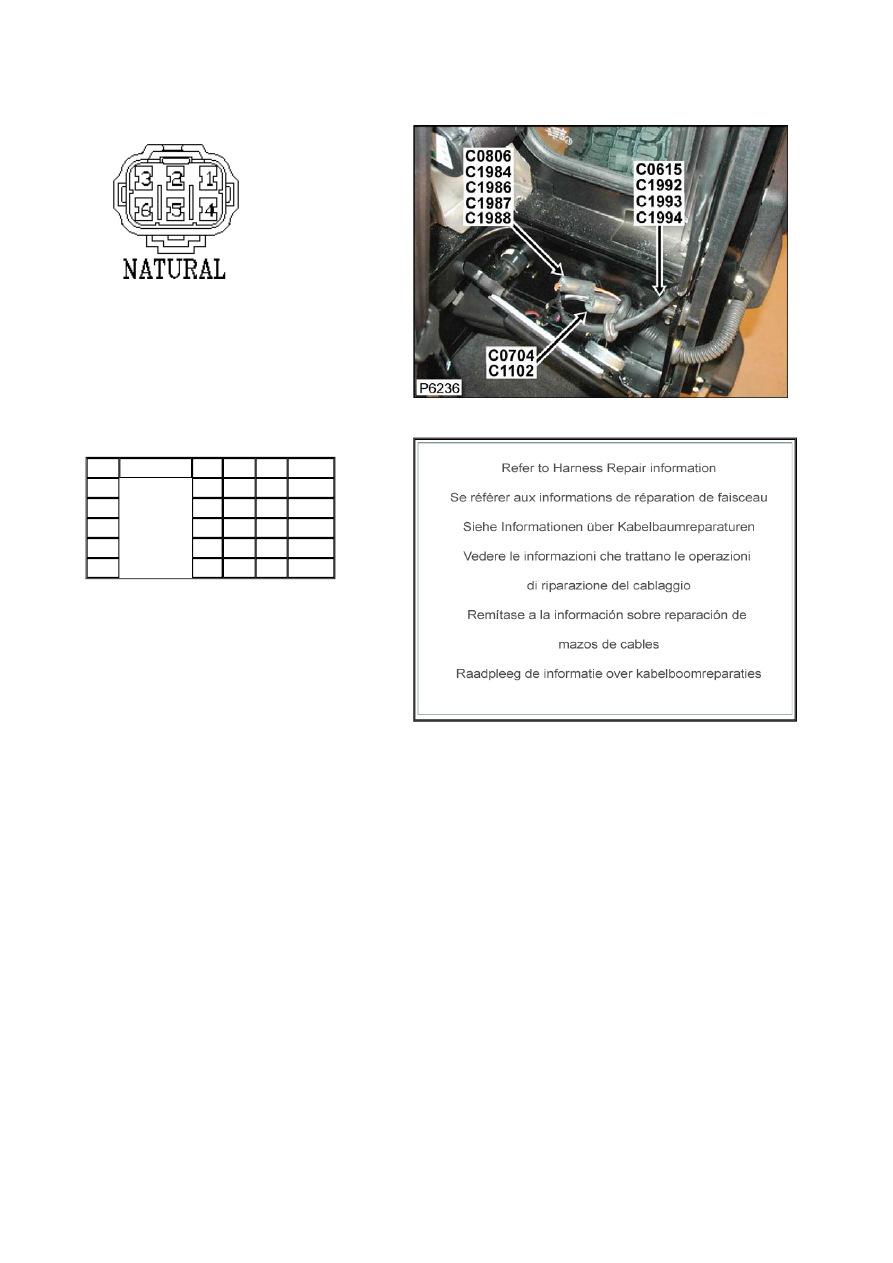

Connector: C1102

Description: Tail door harness to chassis harness

Location: RH 'D' post





Part No.:

AFU3585



Colour: NATURAL

Cavities: 6WY

Harness:

TAILDOOR HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

1.5D B

2

C0381

2

1.0D B

2

C0832

3

1.0D BG

2

C0124

4

1.0D WG

2

C0124

6

1.5D B

2

C1105

Service Repair Kits

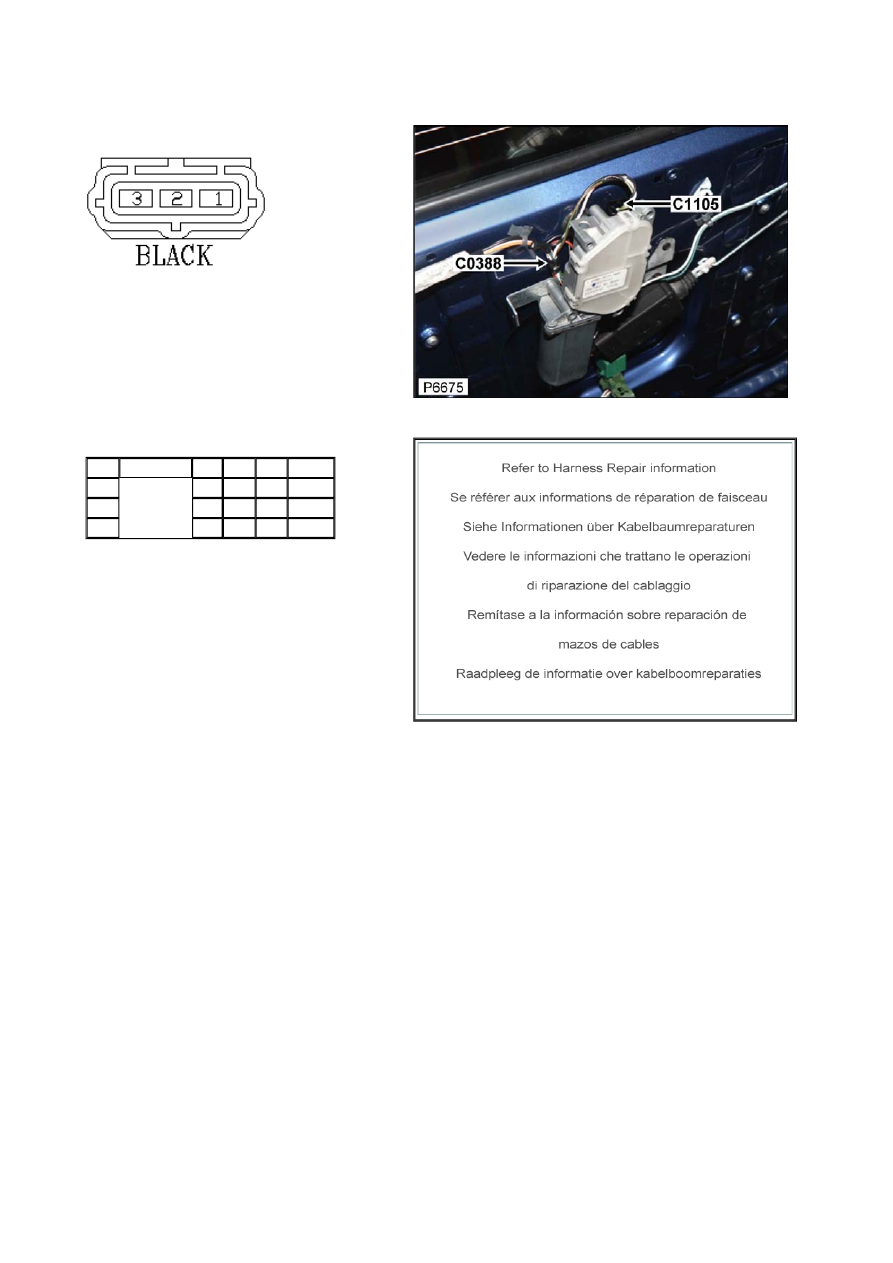

Connector: C1105

Description: Switch-Park-Rear wiper

Location: Center of taildoor, behind trim panel





Part No.:

YPC10068



Colour: BLACK

Cavities: 3WY

Harness:

TAILDOOR HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

1.0D NLG 2

C0124

2

1.0D WG

2

C0124

3

1.5D B

2

C1102

Service Repair Kits
