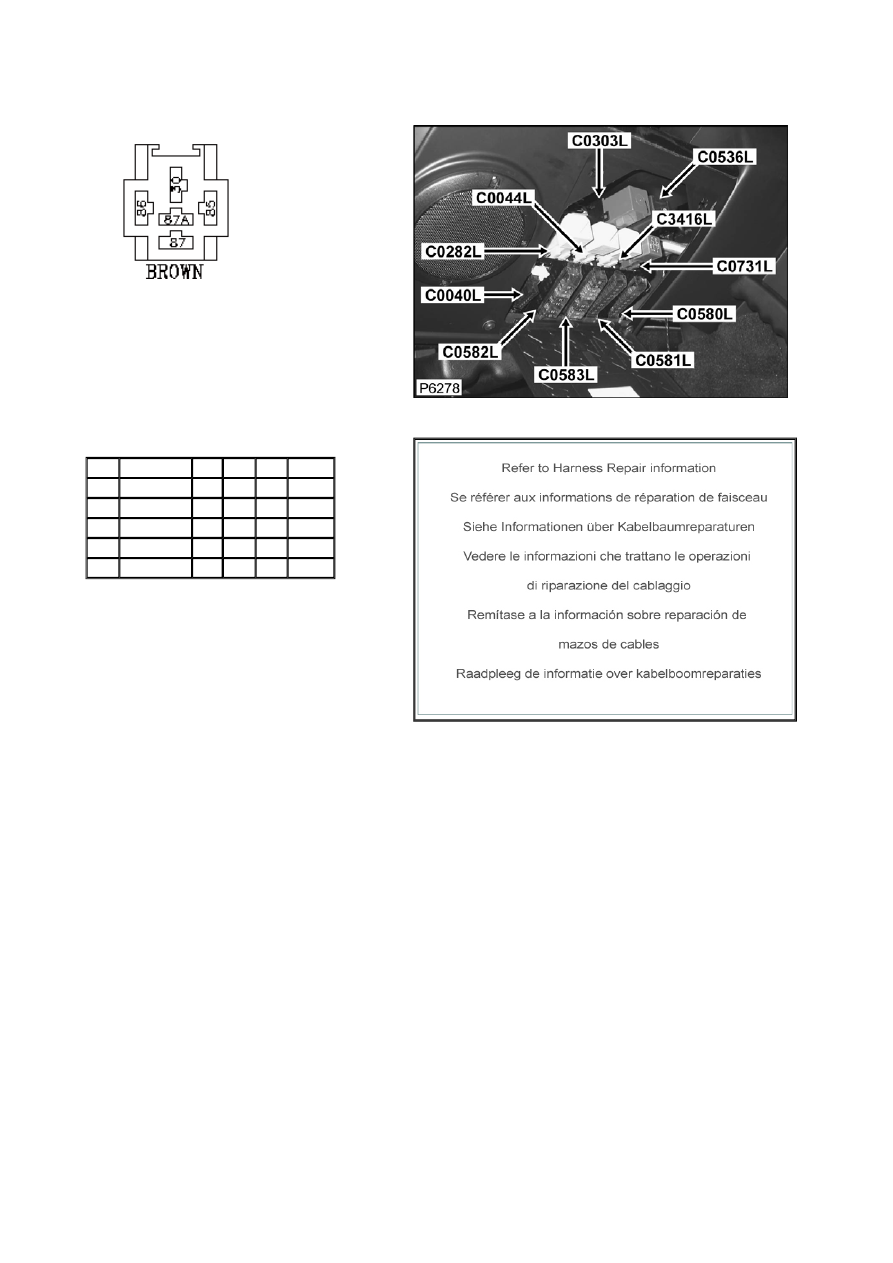

Connector: C0731L

Description: Relay-Sounder-Alarm

Location: Underside of steering column





Part No.:

YPP10004



Colour: BROWN

Cavities: 5WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

30

AFU3120

1.0D OB

22L

C1264

85

AFU3120

1.5D PN

22L

C0288

86

AFU3119

0.5D OW

22L

C0286

87A

AFU3120

1.0D OR

22L

C0581L

87

AFU3120

1.5D PN

22L

CTAP

Service Repair Kits

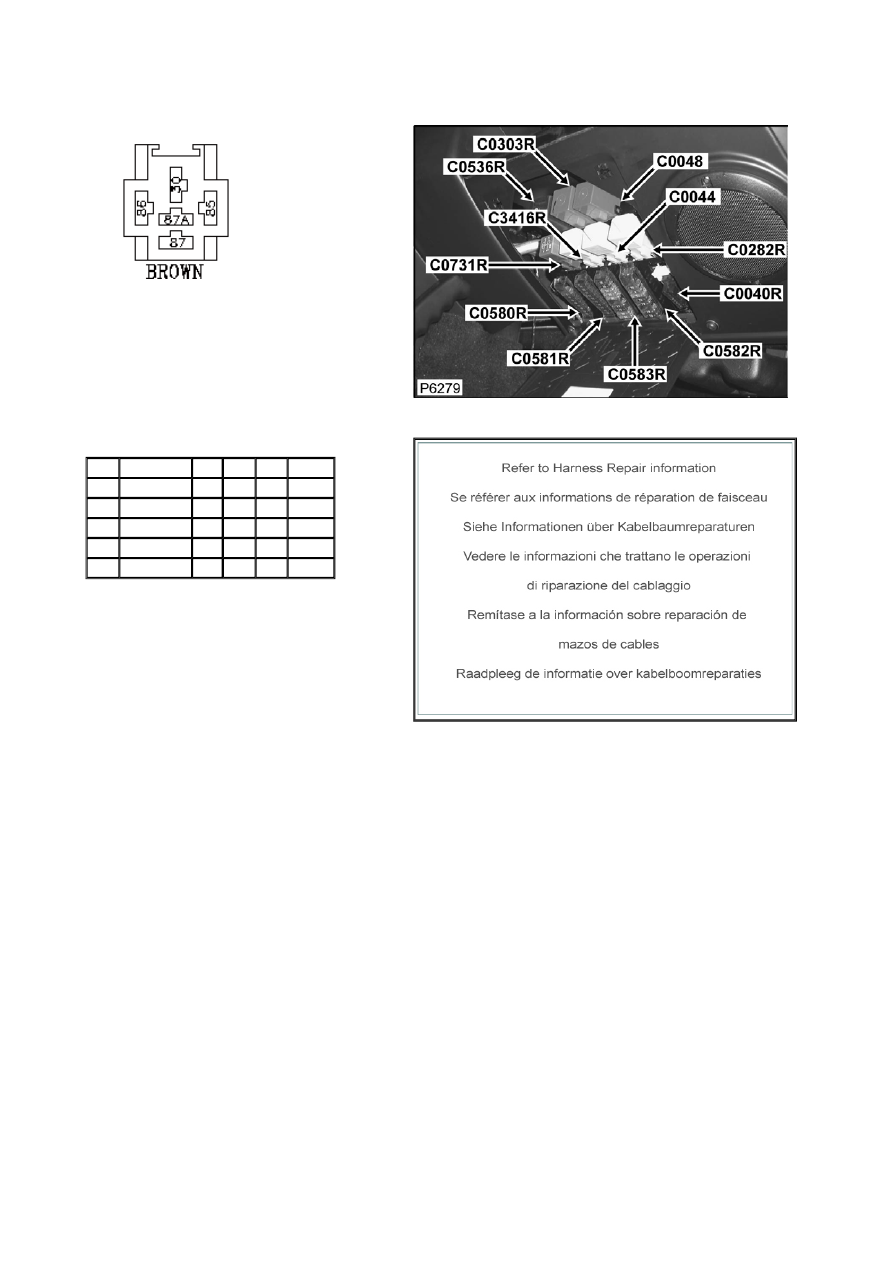

Connector: C0731R

Description: Relay-Sounder-Alarm

Location: Underside of steering column





Part No.:

YPP10004



Colour: BROWN

Cavities: 5WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

30

AFU3120

1.0D OB

22R

C1264

85

AFU3120

1.5D PN

22R

C0288

86

AFU3119

0.5D OW

22R

C0286

87A

AFU3120

1.0D OR

22R

C0581R

87

AFU3120

1.5D PN

22R

CTAP

Service Repair Kits

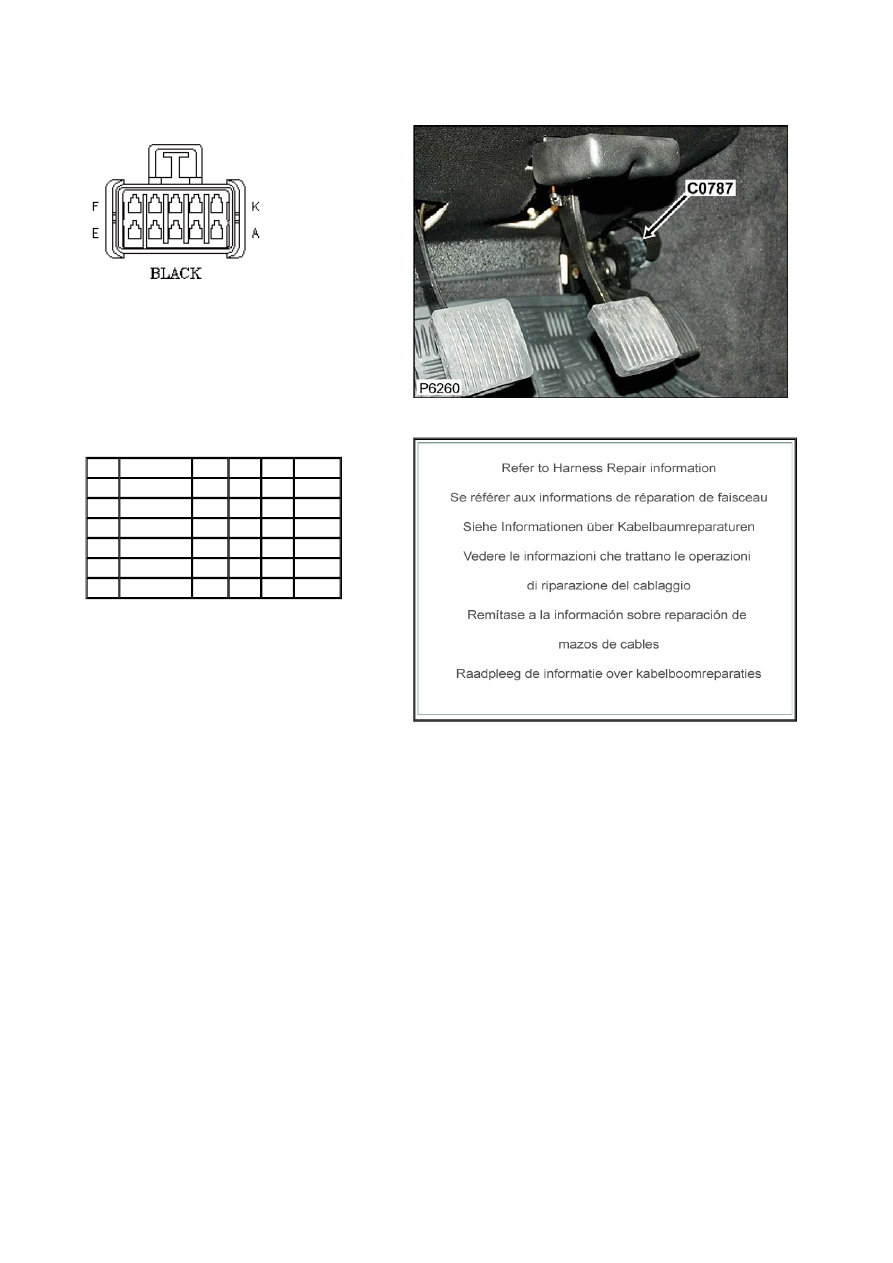

Connector: C0787

Description: Sensor-Position-Accelerator pedal

Location: Beneath footwell carpet - RH side





Part No.:

YPC111870



Colour: BLACK

Cavities: 10WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

B

YPL10111

0.5D

PN

254R C0872

D

YPL10111

0.5D

WG

254R C0872

F

YPL10111

0.5D

RG

254R C0872

K

YPL10111

0.5D

WS

254R C0872

G

YPL10111

0.5D

B

254R C0872

J

YPL10064

0.75D B

254R C0872

Service Repair Kits

Connector: C0789

Description: Tail door harness to body harness

Location: Service connector





Part No.:

YPC10450



Colour: BLACK

Cavities: 1WY

Harness:

TAILGATE LINK HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

ADU7014

1.0D B

ALL C0832

Service Repair Kits
