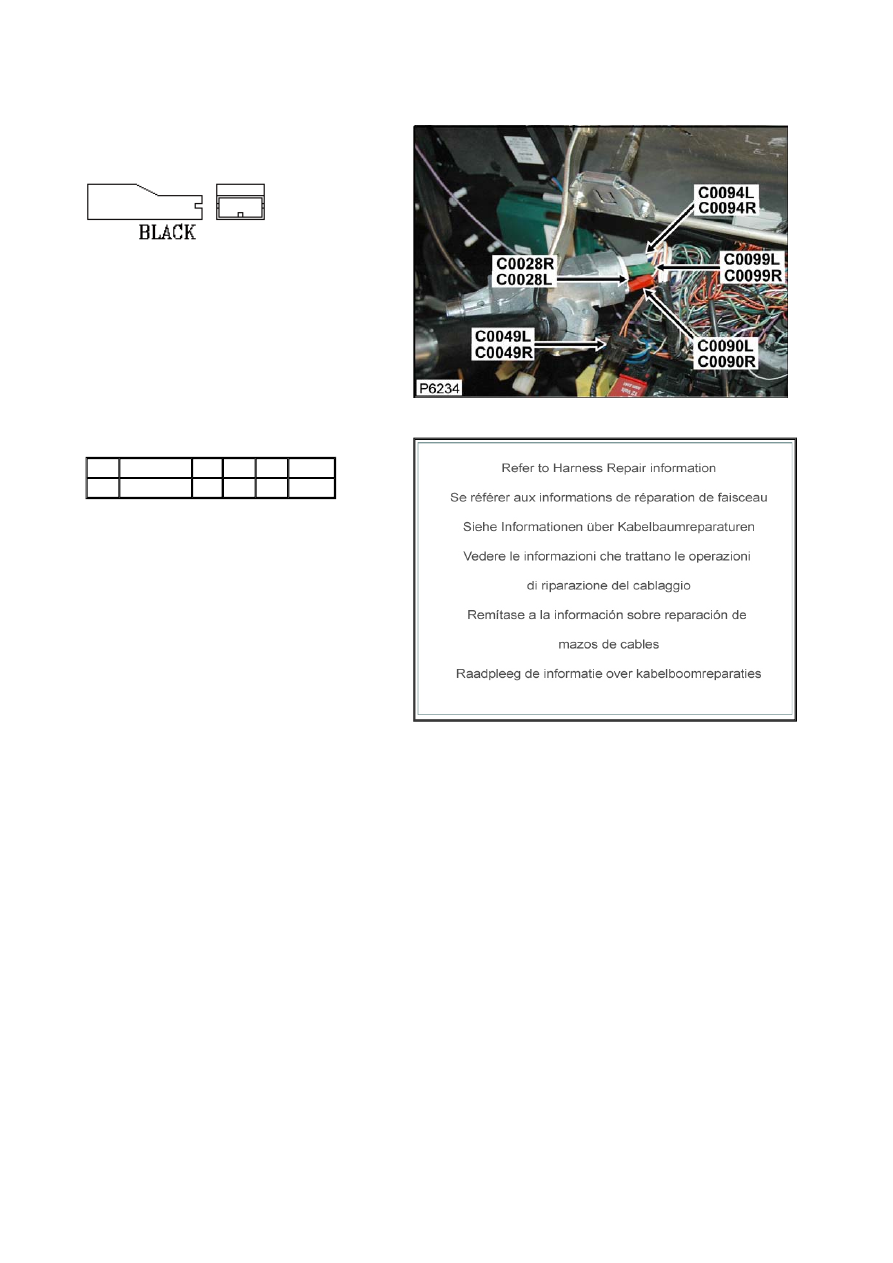

Connector: C0028L

Description: Switch-Ignition

Location: Behind steering column cowl





Part No.:

AAU1010



Colour:

Cavities:

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

ADU9568

4.0D NW

139L C0570

Service Repair Kits

Connector: C0028R

Description: Switch-Ignition

Location: Behind steering column cowl





Part No.:

AAU1010



Colour:

Cavities:

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

ADU9568

4.0D NW

200R C0570

Service Repair Kits

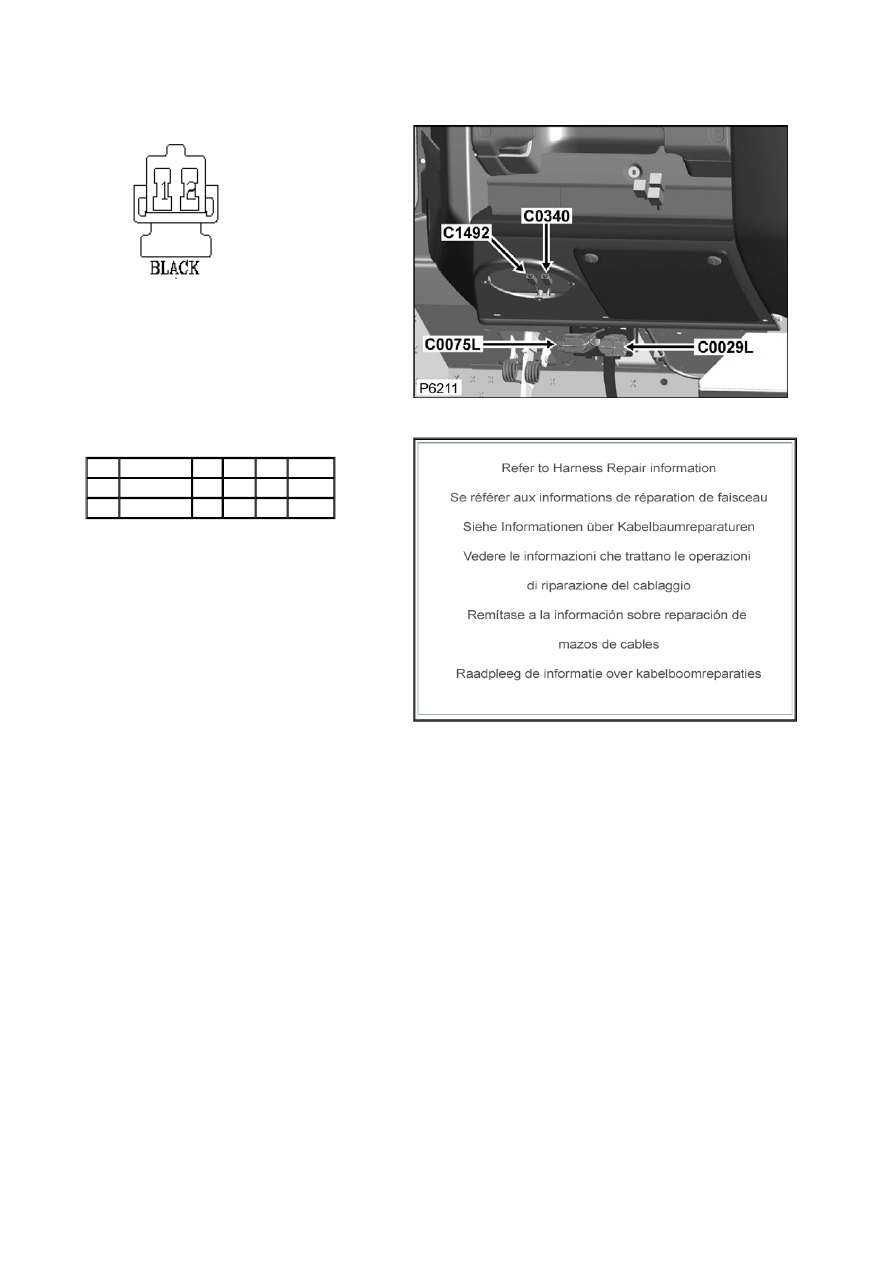

Connector: C0029L

Description: Stop lamp switch

Location: Driver footwell





Part No.:

YPC10225



Colour: BLACK

Cavities: 2WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

YPL10036

0.5D GO

139L CTAP

2

YPL10036

0.5D BR

139L C0872

Service Repair Kits

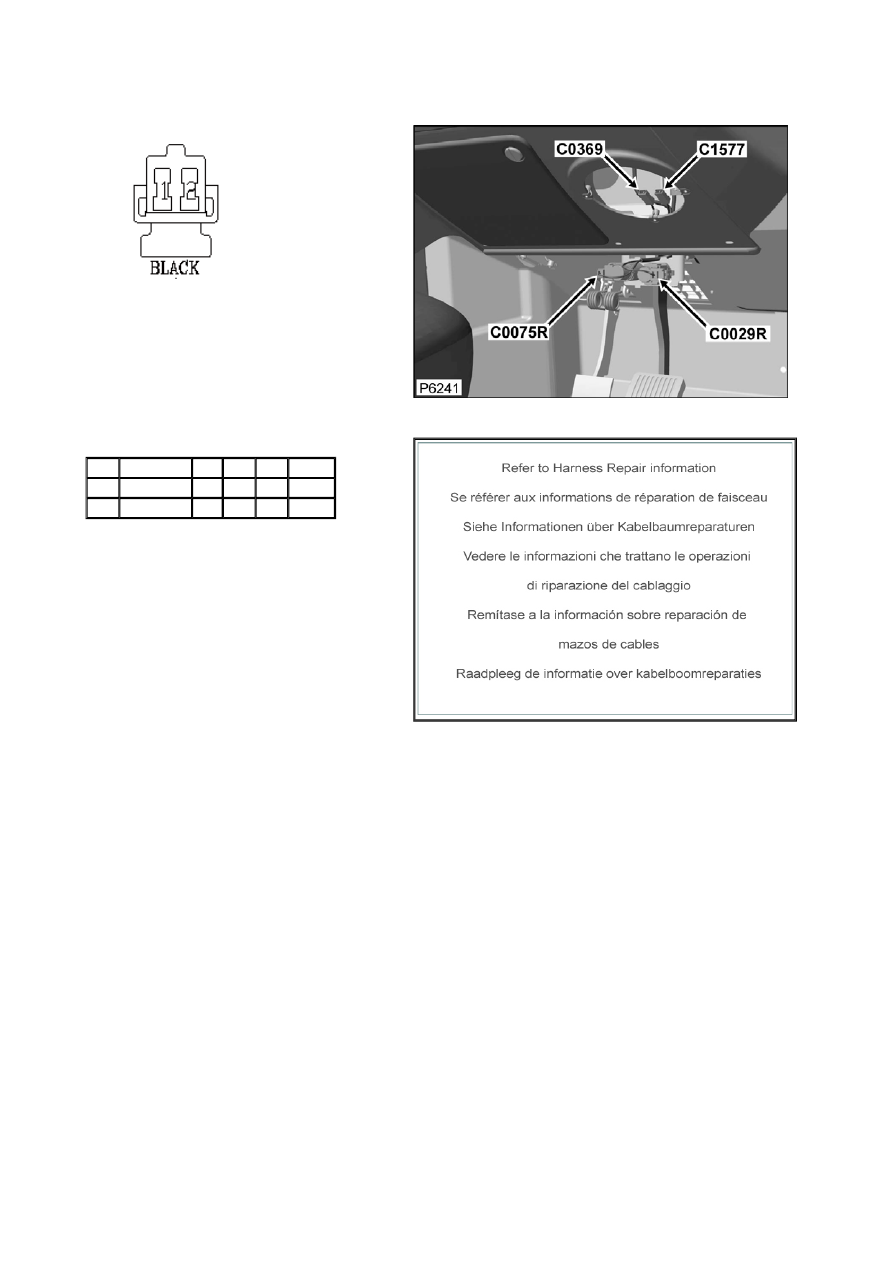

Connector: C0029R

Description: Stop lamp switch

Location: Driver footwell





Part No.:

YPC10225



Colour: BLACK

Cavities: 2WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

YPL10036

0.5D GO

200R CTAP

2

YPL10036

0.5D BR

200R C0872

Service Repair Kits
